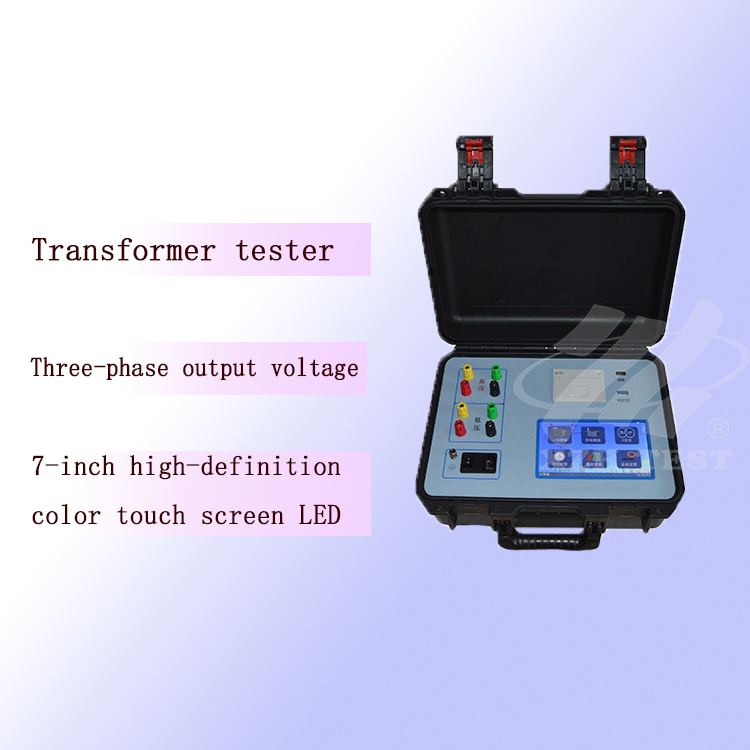

এক্সএইচবিবি 128 বি ট্রান্সফরমার টার্ন অনুপাত পরীক্ষক কাস্টমাইজেশন সহ টিটিআর ট্রান্সফরমার পরীক্ষক

অর্ধ-সমাপ্ত এবং সমাপ্ত পাওয়ার ট্রান্সফরমারের উত্পাদন প্রক্রিয়ায়, নতুন ইনস্টল করা ট্রান্সফরমার চালু করার আগে এবং বিদ্যুৎ মন্ত্রকের প্রতিরোধমূলক পরীক্ষার প্রবিধান অনুযায়ী, অপারেটিং ট্রান্সফরমারের টার্নস অনুপাত বা ভোল্টেজ অনুপাত পরীক্ষা করার প্রয়োজন হয় এবং ট্রান্সফরমারের টার্নস অনুপাত পরীক্ষা করা যেতে পারে। সঠিকতা, ট্যাপ পরিবর্তনকারীর অবস্থা, ট্রান্সফরমারের টার্নের মধ্যে শর্ট সার্কিট আছে কিনা, ট্রান্সফরমারটি সমান্তরালে চালানো যেতে পারে কিনা। ঐতিহ্যবাহী অনুপাত ব্রিজের রিডিং স্বজ্ঞাত নয় এবং রূপান্তর শুধুমাত্র পর্যায়ক্রমে করা যেতে পারে।

এই XHBB128B ট্রান্সফরমার টার্নস অনুপাত পরীক্ষক ঐতিহ্যবাহী রূপান্তর অনুপাত ব্রিজ পরীক্ষার দুর্বলতাগুলি দূর করে। এটি পরিচালনা করা সহজ এবং স্বজ্ঞাত। এটি থ্রি-ফেজ নির্ভুলতা ইনভার্টার পাওয়ার সাপ্লাই গ্রহণ করে, যা দ্রুত পরীক্ষা এবং উচ্চ নির্ভুলতা প্রদান করে।




1. যন্ত্রটি পরিমাপের ভোল্টেজ হিসাবে একক-ফেজ মেইন পাওয়ার সাপ্লাইয়ের পরিবর্তে একটি থ্রি-ফেজ নির্ভুলতা ইনভার্টার পাওয়ার সাপ্লাই ব্যবহার করে, যা পরিমাপের সময় মেইন ভোল্টেজের হারমোনিক প্রভাব দূর করে এবং পরিমাপকে আরও নির্ভুল করে তোলে। যখন কাজের পাওয়ার উৎস একটি জেনারেটর হয়, তখন এর কোনো প্রভাব নেই।
2. থ্রি-ফেজ আউটপুট ভোল্টেজ গ্রহণ করুন, পরীক্ষার গতি উন্নত করুন, ফেজের মধ্যে কোণ পরিমাপ করুন এবং স্বয়ংক্রিয়ভাবে ট্রান্সফরমার ওয়্যারিং গ্রুপ 0-11 সনাক্ত করুন।
3. এটি বিভিন্ন ধরণের ট্রান্সফরমারের জন্য উপযুক্ত, বিশেষ করে Z-টাইপ ট্রান্সফরমার, রেকটিফায়ার ট্রান্সফরমার, গ্রাউন্ড ট্রান্সফরমার, বৈদ্যুতিক ফার্নেস ট্রান্সফরমার, ফেজ-শিফট ট্রান্সফরমার, ব্যালেন্স ট্রান্সফরমার ইত্যাদির পরিমাপের জন্য। পরিমাপের পরামিতিগুলি সবচেয়ে ব্যাপক।
4. স্ব-নির্মিত নির্ভুলতা থ্রি-ফেজ ইনভার্টার পাওয়ার সাপ্লাই গ্রহণ করা হয়েছে, যার উচ্চ এবং নিম্ন ভোল্টেজ বিপরীত সংযোগ সুরক্ষা, ট্রান্সফরমার ইন্টার-টার্ন শর্ট সার্কিট সুরক্ষা, ট্যাপ সুইচ জায়গায় নেই সুরক্ষা, আউটপুট সম্পূর্ণ শর্ট সার্কিট সুরক্ষা রয়েছে এবং এটি যন্ত্রের স্থিতিশীলতা বৃদ্ধি করে।
5. রেট করা প্যারামিটার ইনপুট করার পরে, ট্যাপ পরিবর্তনকারীর ট্রান্সফরমার অনুপাত, ত্রুটি মান এবং ট্যাপের অবস্থান স্বয়ংক্রিয়ভাবে পরিমাপ করা যেতে পারে, বিশেষ করে অপ্রতিসম ট্যাপ সহ ট্যাপ পরিবর্তনকারীর জন্য, ট্রান্সফরমার ট্যাপ পরিবর্তনকারীর সঠিক অবস্থানও সঠিকভাবে পরিমাপ করা যেতে পারে। 99টি ট্যাপ পয়েন্ট পরিমাপ করতে সক্ষম একটি ট্যাপ পরিবর্তনকারী।
6. 7-ইঞ্চি হাই-ডেফিনিশন কালার টাচ স্ক্রিন এলসিডি ব্যবহার করে, মডুলার ডিসপ্লে, প্রতিটি অপারেশন ধাপে চীনা প্রম্পট রয়েছে, ম্যানুয়ালগুলির প্রয়োজন নেই, কেবল এলসিডি প্রম্পটগুলি দেখে যন্ত্রের অপারেশন সম্পূর্ণ করুন।
7. যন্ত্রটিতে প্রিন্ট আউটপুট, ইউ ডিস্ক ইন্টারফেস এবং RS232 ইন্টারফেস উভয়ই রয়েছে, যা পেপারলেস অফিসের জন্য সুবিধাজনক।
8. এটি মাল্টি-ফাংশনাল ইঞ্জিনিয়ারিং প্লাস্টিক বক্স গ্রহণ করে যা ঠান্ডা এবং তাপ প্রতিরোধী, সিল করা এবং জলরোধী, এবং অ্যান্টি-ড্রপ এবং শক-প্রুফ, যা ফিল্ড পরীক্ষার জন্য সুবিধাজনক।

1. পরীক্ষার পরিসীমা: 0.9~10000
2. পরিমাপের নির্ভুলতা: ±0.1%+2 সংখ্যা (0.9-500)
±0.2%+2 সংখ্যা (501-2000)
                  ±0.5%+2 শব্দ (2001-10000)
3. রেজোলিউশন: সর্বনিম্ন 0.0001
4. আউটপুট ভোল্টেজ: লোড অনুযায়ী স্বয়ংক্রিয়ভাবে সমন্বয় করুন
5. পাওয়ার সাপ্লাই: AC220V±10%   50±1Hz
6. পরিবেষ্টিত তাপমাত্রা: -10ºC~40ºC
7. আপেক্ষিক আর্দ্রতা: ≤85%, ঘনীভবন নেই
8. মাত্রা; হোস্ট: 360*290*170(মিমি) তারের বাক্স: 360*290*170(মিমি)
9. ওজন: হোস্ট 5.9 কেজি তারের বাক্স: 5.65 কেজি
