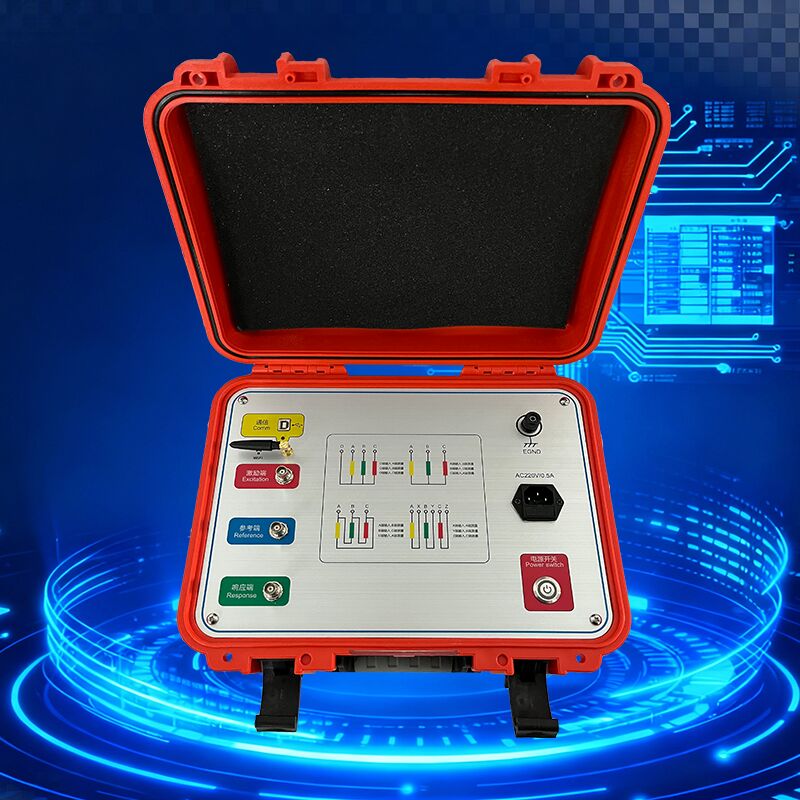

XHBX1501
পণ্যের সংক্ষিপ্ত বিবরণ
যখন একটি ট্রান্সফরমার ডিজাইন করা হয় এবং নির্মিত হয়, তার coils এবং অভ্যন্তরীণ বিন্যাস পাথর মধ্যে সেট করা হয়।ভোল্টেজ ক্লাস এবং উইন্ডিং পদ্ধতিতে মিলিত কয়েলগুলি সিআই এবং লি পরামিতিগুলি সেট করবে তাই তাদের ফ্রিকোয়েন্সি-ডোমেন প্রতিক্রিয়া স্থির হয়, এবং তিন-ফেজ কয়েল ফ্রিকোয়েন্সি প্যাটার্ন সরাসরি তুলনা করা যেতে পারে।
শর্ট সার্কিট (পরীক্ষার সময়), শিপিং ক্ষতি (কয়েল আন্দোলন), বা ইলেক্ট্রোম্যাগনেটিক স্ট্রেস থেকে কয়েল বাঁকানো (ভুলের সময়) এর মতো সমস্যাগুলি উইন্ডিংয়ের বিতরণ পরামিতিগুলি পরিবর্তন করবে।এটি ট্রান্সফরমারের প্রাথমিক ফ্রিকোয়েন্সি বৈশিষ্ট্যকে নষ্ট করে দেয়: প্রতিক্রিয়া ব্যাপ্তি বা রেজোনেন্স ফ্রিকোয়েন্সির পরিবর্তন চিন্তা করুন।আমাদের ট্রান্সফরমার উইন্ডিং টেস্টার এই সমস্যাগুলিকে অ-ধ্বংসাত্মকভাবে সনাক্ত করতে প্রতিক্রিয়া বিশ্লেষণ ব্যবহার করে 63kV থেকে 500kV পাওয়ার ট্রান্সফরমারগুলির অভ্যন্তরীণ ত্রুটিগুলি পরীক্ষা করার জন্য এটি নিখুঁত.
পরীক্ষক বিভিন্ন ফ্রিকোয়েন্সিতে কিভাবে উত্তোলন প্যারামিটার প্রতিক্রিয়া পরিমাপ করে, তারপর বিকৃতি তীব্রতা উপর অন্তর্দৃষ্টি মধ্যে যে তথ্য অনুবাদঃ এটা দেখায় কিভাবে বড় পরিবর্তন হয়,যেখানে/যখন ফ্রিকোয়েন্সি প্রতিক্রিয়া পরিবর্তনএই তথ্যের সাহায্যে আপনি বলতে পারেন যে কোন ট্রান্সফরমারটি গুরুতরভাবে ক্ষতিগ্রস্ত হয়েছে কিনা এবং সম্পূর্ণরূপে সংস্কার করা দরকার কিনা।
এমনকি যদি আপনি একটি কাজ ট্রান্সফরমার জন্য পুরানো ফ্রিকোয়েন্সি তথ্য না আছে, আপনি এখনও ত্রুটিগুলি মূল bobling তথ্য আছে, যদিও,পারফরম্যান্স ট্র্যাক করা অনেক সহজ করে তোলে, দুর্ঘটনা বিশ্লেষণ, এবং রক্ষণাবেক্ষণ পরিকল্পনা।
এই পরীক্ষক একটি ল্যাপটপকে একটি একক চিপ মাইক্রো কম্পিউটারের সাথে যুক্ত করে সুপার নির্ভুল পরিমাপ করে। এটি ছোট, ব্যবহার করা সহজ (ম্যানুয়ালটি অনুসরণ করুন বা একটি দ্রুত প্রশিক্ষণ নিন)এবং আপনার প্রয়োজনীয় সমস্ত পরীক্ষা/বিশ্লেষণ সরঞ্জাম আছে.
প্রযুক্তিগত পরামিতি
| ধাপে ধাপে পরীক্ষার পুনরাবৃত্তিযোগ্যতা |
99.৯% |
| সিগন্যাল আউটপুট অ্যাম্প্লিচুড |
±20V |
| সিগন্যাল আউটপুট প্রতিবন্ধকতা |
50Ω |
| সিগন্যাল ইনপুট প্রতিবন্ধকতা |
1MΩ |
| স্ক্যানিং ফ্রিকোয়েন্সি নির্ভুলতা |
0০.০০৫% |
পারফরম্যান্স বৈশিষ্ট্য
- হাই-স্পিড ডুয়াল-চ্যানেল ১৬-বিট এ/ডি স্যাম্পলিং (টেপ সুইচ পরিবর্তন করার সময় ইন-সাইট পরীক্ষার সময় তরঙ্গরূপ কার্ভগুলি স্পষ্ট পরিবর্তন দেখায়) ।
- সিগন্যাল আউটপুট amplitude সফটওয়্যার দ্বারা নিয়ন্ত্রিত হয়, একটি সর্বোচ্চ শিখর amplitude ± 10V সঙ্গে।
- কম্পিউটার স্বয়ংক্রিয়ভাবে পরীক্ষার ফলাফল বিশ্লেষণ করে এবং ইলেকট্রনিক ডকুমেন্ট (ওয়ার্ড) তৈরি করে।
- যন্ত্রটিতে একটি দ্বৈত পরিমাপ ব্যবস্থা রয়েছে যা উভয়ই লিনিয়ার স্কেপ ফ্রিকোয়েন্সি পরিমাপ এবং সেগমেন্টড স্কেপ ফ্রিকোয়েন্সি পরিমাপের ক্ষমতা রাখে।চীনে ব্যবহৃত দুটি বর্তমান প্রযুক্তিগত পদ্ধতির সাথে সামঞ্জস্যপূর্ণ.
- অ্যাম্প্লিচুডি-ফ্রিকোয়েন্সি বৈশিষ্ট্যগুলি অ্যাম্প্লিচুডি-ফ্রিকোয়েন্সি বৈশিষ্ট্য পরীক্ষকদের জন্য জাতীয় প্রযুক্তিগত বিশেষ উল্লেখগুলি পূরণ করে।অনুভূমিক অক্ষ (ফ্রিকোয়েন্সি) উভয় রৈখিক এবং লগারিদমিক স্কেল আছে, তাই মুদ্রিত বক্ররেখা একটি রৈখিক বা লোগারিদমিক স্কেল বক্ররেখা হতে পারে, যা ব্যবহারকারী তাদের প্রয়োজন অনুযায়ী নির্বাচন করতে পারেন।
