XHBX1501
পণ্য পরিচিতি
একটি ট্রান্সফরমারের নকশা এবং উত্পাদন চূড়ান্ত হওয়ার পরে, এর কয়েল এবং অভ্যন্তরীণ কাঠামো স্থির করা হয়। একটি মাল্টি-ওয়াইন্ডিং ট্রান্সফরমারের জন্য, একই ভোল্টেজ শ্রেণী এবং ওয়াইন্ডিং পদ্ধতিযুক্ত কয়েলগুলির নির্দিষ্ট প্যারামিটার (Ci, Li) থাকবে, যা নির্দিষ্ট ফ্রিকোয়েন্সি-ডোমেইন বৈশিষ্ট্যগত প্রতিক্রিয়াগুলির দিকে পরিচালিত করে। এর মানে হল যে তিন-ফেজ কয়েলগুলির ফ্রিকোয়েন্সি বর্ণালী তুলনামূলক।
পরীক্ষার সময় ইন্টারটার্ন বা ফেজ-টু-ফেজ শর্ট সার্কিট, পরিবহনের সময় প্রভাব (কয়েলের স্থানচ্যুতি ঘটানো), বা শর্ট-সার্কিট/ফল্ট অপারেশনের সময় ইলেক্ট্রোম্যাগনেটিক বলের কারণে কয়েলের বিকৃতি ট্রান্সফরমার উইন্ডিংয়ের বিতরণকৃত প্যারামিটার পরিবর্তন করবে। এটি আরও মূল ফ্রিকোয়েন্সি-ডোমেইন বৈশিষ্ট্যগুলিকে পরিবর্তন করে, যেমন ফ্রিকোয়েন্সি প্রতিক্রিয়ার বিস্তার পরিবর্তন এবং অনুরণন ফ্রিকোয়েন্সি শিফট। ট্রান্সফরমার উইন্ডিং টেস্টার, প্রতিক্রিয়া বিশ্লেষণ পদ্ধতির উপর ভিত্তি করে তৈরি করা হয়েছে, অভ্যন্তরীণ ট্রান্সফরমার ফল্টের জন্য একটি উদ্ভাবনী নন-ডিসট্রাকটিভ টেস্টিং ডিভাইস। এটি 63kV থেকে 500kV পর্যন্ত রেট করা পাওয়ার ট্রান্সফরমারের অভ্যন্তরীণ কাঠামোগত ত্রুটি সনাক্তকরণের জন্য উপযুক্ত।
এই টেস্টার বিভিন্ন ফ্রিকোয়েন্সি ডোমেনে ট্রান্সফরমার উইন্ডিং প্যারামিটারের প্রতিক্রিয়া পরিবর্তনকে পরিমাণগত করে। এটি প্যারামিটার পরিবর্তনের মাত্রা, ফ্রিকোয়েন্সি প্রতিক্রিয়ার বিস্তার/অঞ্চল এবং এই পরিবর্তনগুলির প্রবণতা বিশ্লেষণ করে অভ্যন্তরীণ উইন্ডিং বিকৃতির মাত্রা নির্ধারণ করে। এটি ব্যবহারকারীদের পরিমাপের ফলাফলের ভিত্তিতে ট্রান্সফরমারের গুরুতর ক্ষতি হয়েছে কিনা এবং ওভারহোলিং প্রয়োজন কিনা তা বিচার করতে দেয়।
অপারেশনাল ট্রান্সফরমারের জন্য, ত্রুটিপূর্ণ কয়েলের বৈশিষ্ট্যগত বর্ণালীগুলির তুলনা করে - এমনকি ঐতিহাসিক ফ্রিকোয়েন্সি-ডোমেইন বৈশিষ্ট্যগত ডেটা ছাড়াই - ত্রুটির তীব্রতা মূল্যায়ন করা যেতে পারে। স্বাভাবিকভাবেই, মূল উইন্ডিং বৈশিষ্ট্যগত ডেটা থাকা ট্রান্সফরমার অপারেশন, ফল্ট-পরবর্তী বিশ্লেষণ এবং রক্ষণাবেক্ষণের মূল্যায়নের জন্য আরও সঠিক এবং নির্ভরযোগ্য সমর্থন প্রদান করে।

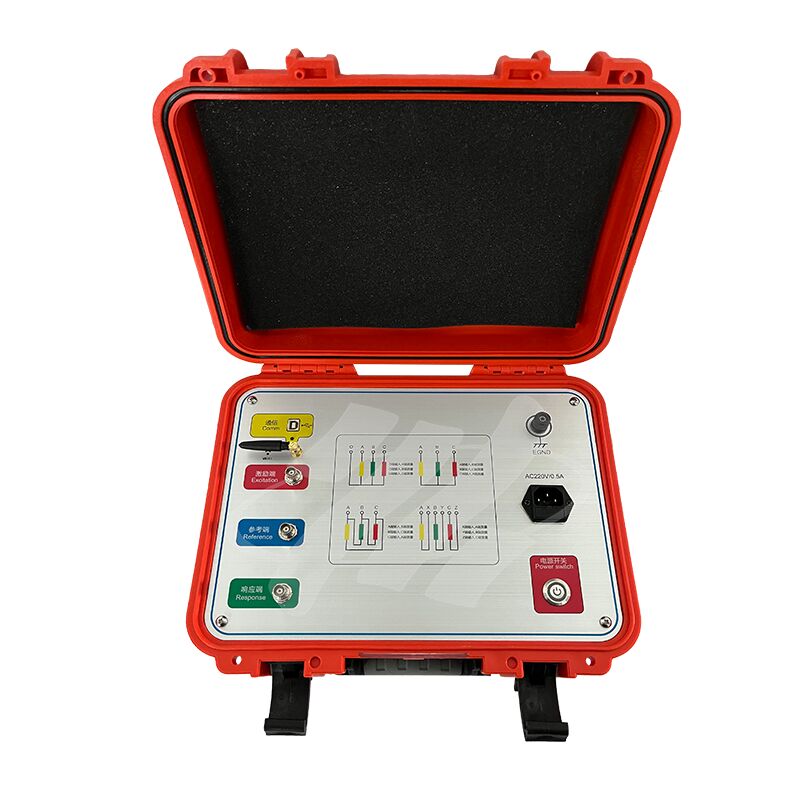

ট্রান্সফরমার উইন্ডিং টেস্টারে একটি ল্যাপটপ এবং একটি একক-চিপ মাইক্রোকম্পিউটার সমন্বিত একটি উচ্চ-নির্ভুলতা পরিমাপ ব্যবস্থা রয়েছে। এটির একটি কমপ্যাক্ট কাঠামো, সহজ অপারেশন এবং ব্যাপক পরীক্ষা/বিশ্লেষণ ফাংশন রয়েছে। ব্যবহারকারীরা ব্যবহারকারী ম্যানুয়ালটি উল্লেখ করার পরে বা স্বল্পমেয়াদী প্রশিক্ষণ সম্পন্ন করার পরে এটি স্বাধীনভাবে পরিচালনা করতে পারেন।
প্রযুক্তিগত পরামিতি
| স্ক্যানিং পদ্ধতি |
লিনিয়ার স্ক্যান বিতরণ |
| সুইপ ফ্রিকোয়েন্সি পরিমাপের পরিসীমা |
(0.5kHz)-(1MHz), 2000 সুইপ পয়েন্ট |
| বিস্তার পরিমাপের পরিসীমা |
(-120dB) থেকে (+20dB) |
| বিস্তার পরিমাপের নির্ভুলতা |
0.1dB |
| স্ক্যানিং ফ্রিকোয়েন্সি নির্ভুলতা |
0.005% |
| সংকেত ইনপুট প্রতিবন্ধকতা |
1MΩ |
অ্যাপ্লিকেশন এলাকা:
* পাওয়ার সিস্টেম: বিদ্যুৎ উৎপাদন, সঞ্চালন, রূপান্তর এবং বিতরণ;
* কারখানা এবং খনি: বৃহৎ আকারের উত্পাদন প্ল্যান্ট এবং বিভিন্ন খনি কোম্পানি;
* ধাতুবিদ্যা এবং পেট্রোকেমিক্যালস: গন্ধ, রাসায়নিক শিল্প, জল চিকিত্সা, ইত্যাদি;
* পরিবহন: বন্দর/রেলপথ/হাইওয়ে/বিমানবন্দর এবং পৌর রাস্তার আলো, ইত্যাদি;
* উদ্যোগ এবং প্রতিষ্ঠান: বৃহৎ উদ্যোগ এবং প্রতিষ্ঠানের লজিস্টিক বিভাগ;
* নির্মাণ শিল্প: বৃহৎ নির্মাণ এবং সম্পত্তি ব্যবস্থাপনা কোম্পানি;
* পাওয়ার সরঞ্জাম স্থাপন এবং পরীক্ষা: বিভিন্ন স্তরের পাওয়ার স্থাপন এবং কমিশনিং কোম্পানি;
