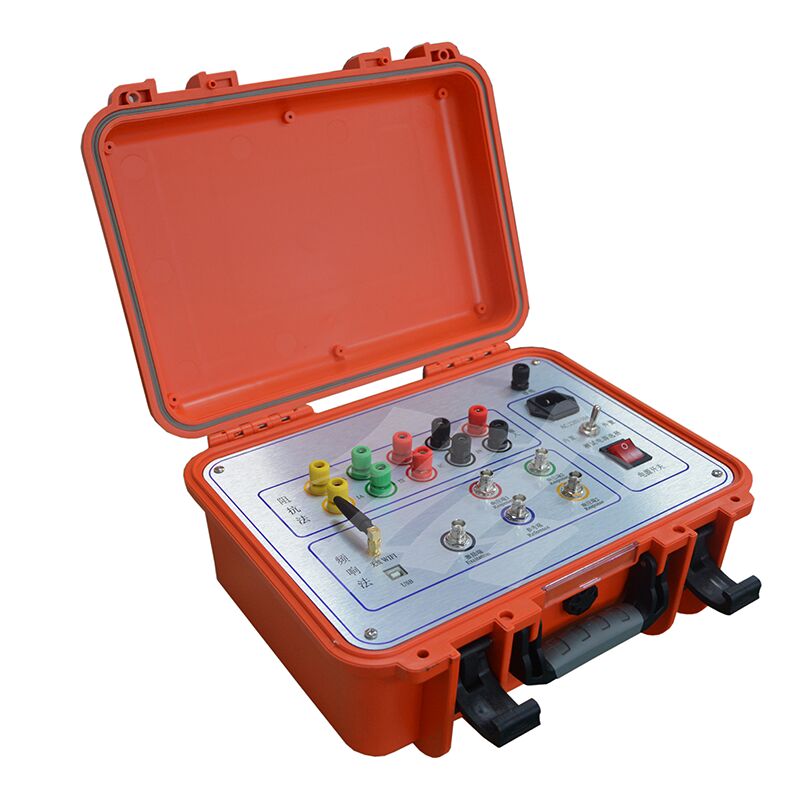

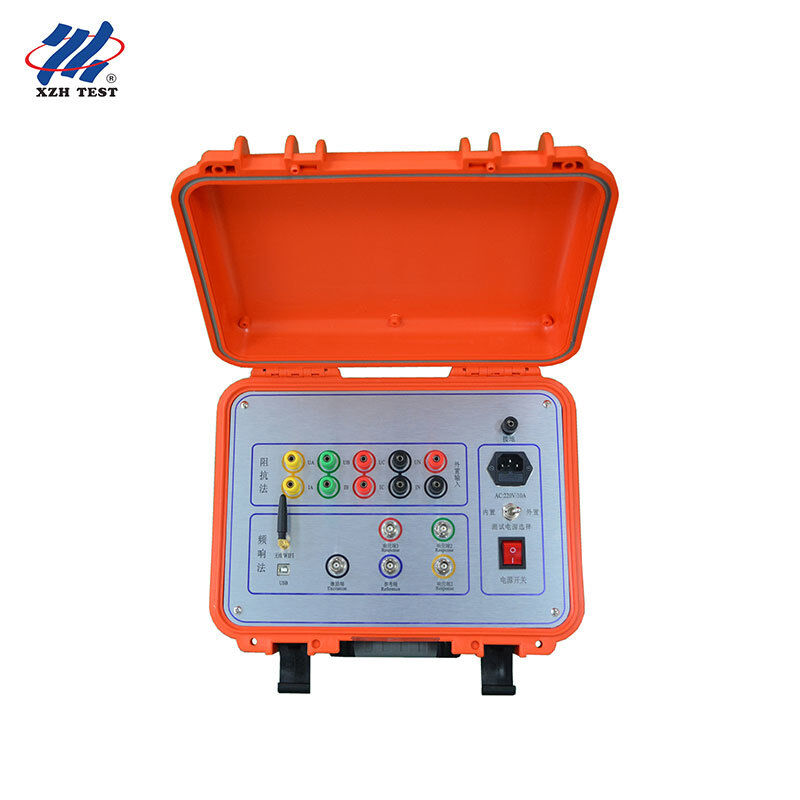

রৈখিক সুইপ এবং এফআরএ সহ ট্রান্সফরমার পরীক্ষক

একটি ট্রান্সফরমার ডিজাইন এবং তৈরি হওয়ার পরে, এর কয়েল এবং অভ্যন্তরীণ কাঠামো স্থির থাকে। মাল্টি-উইন্ডিং ট্রান্সফরমার কয়েলগুলির জন্য, অভিন্ন ভোল্টেজ রেটিং এবং উইন্ডিং পদ্ধতি স্থির প্যারামিটার (Ci, Li) অনুবাদ করে, যা প্রতিটি কয়েলের ফ্রিকোয়েন্সি-ডোমেন বৈশিষ্ট্য প্রতিক্রিয়া লক করে। ফলস্বরূপ, তিন-ফেজ কয়েলগুলির ফ্রিকোয়েন্সি স্পেকট্রা কার্যকরভাবে তুলনা করা যেতে পারে।

টেস্টিংয়ের সময় ইন্টারটার্ন/ফেজ-টু-ফেজ শর্ট সার্কিট ঘটলে, পরিবহনের প্রভাবের কারণে কয়েলগুলি স্থানচ্যুত হলে, বা শর্ট-সার্কিট/ফল্ট অপারেশনের সময় ইলেক্ট্রোম্যাগনেটিক ফোর্স কয়েলগুলিকে বিকৃত করলে ট্রান্সফরমার উইন্ডিংয়ের ডিস্ট্রিবিউটেড প্যারামিটারগুলি পরিবর্তিত হয়। এই পরিবর্তনগুলি ট্রান্সফরমারের মূল ফ্রিকোয়েন্সি-ডোমেন বৈশিষ্ট্যগুলিকে ব্যাহত করে, যার মধ্যে ফ্রিকোয়েন্সি রেসপন্স অ্যামপ্লিটিউড ফ্ল্যাকচুয়েশন এবং রেজোন্যান্স ফ্রিকোয়েন্সি অফসেট অন্তর্ভুক্ত। আমাদের ট্রান্সফরমার উইন্ডিং টেস্টার—রেসপন্স অ্যানালাইসিস ব্যবহার করে প্রকৌশল করা—অভ্যন্তরীণ ট্রান্সফরমার ত্রুটি সনাক্তকরণের জন্য একটি অত্যাধুনিক নন-ডেস্ট্রাকটিভ টুল, যা 63kV–500kV পাওয়ার ট্রান্সফরমারগুলির জন্য প্রযোজ্য।

এই টেস্টারটি বিভিন্ন ফ্রিকোয়েন্সি রেঞ্জে ট্রান্সফরমার উইন্ডিং প্যারামিটারগুলি কীভাবে প্রতিক্রিয়া জানায় তা পরিমাপ করে। এটি প্যারামিটার পরিবর্তনের মাত্রা, ফ্রিকোয়েন্সি রেসপন্স ভ্যারিয়েশন অ্যামপ্লিটিউড/অঞ্চল এবং ট্রেন্ড প্যাটার্নগুলি মূল্যায়ন করে অভ্যন্তরীণ উইন্ডিং বিকৃতির মাত্রা মূল্যায়ন করে। এই অন্তর্দৃষ্টিগুলি ব্যবহার করে, ব্যবহারকারীরা দ্রুত নির্ধারণ করতে পারে যে ট্রান্সফরমারটি গুরুতরভাবে ক্ষতিগ্রস্ত হয়েছে কিনা এবং ওভারহলের প্রয়োজন আছে কিনা।

1. ট্রান্সফরমার উইন্ডিং ডিফরমেশন টেস্টারটিতে একটি পরিমাপ ইউনিট এবং বিশ্লেষণ সফ্টওয়্যার রয়েছে। পরিমাপ ইউনিটটি একটি হাই-স্পিড সিঙ্গেল-চিপ মাইক্রোকম্পিউটার দ্বারা নিয়ন্ত্রিত হয় এবং এতে সিগন্যাল জেনারেশন এবং সিগন্যাল পরিমাপ অন্তর্ভুক্ত থাকে। পরিমাপ ইউনিটটি একটি ইউএসবি ইন্টারফেসের মাধ্যমে একটি ট্যাবলেট বা ল্যাপটপের সাথে সংযোগ স্থাপন করে।
2. টেস্টিংয়ের সময়, শুধুমাত্র ট্রান্সফরমারের সংযোগকারী বাসবারগুলি অপসারণ করতে হবে; ট্রান্সফরমারের কভার না তুলে বা এটি ডিসঅ্যাসেম্বল না করেই সমস্ত পরীক্ষা সম্পন্ন করা যেতে পারে।
3. যন্ত্রটিতে একাধিক লিনিয়ার ফ্রিকোয়েন্সি সুইপ পরিমাপ সিস্টেম রয়েছে, যার ফ্রিকোয়েন্সি সুইপ রেঞ্জ 10MHz পর্যন্ত। ট্রান্সফরমার বিকৃতির আরও বিস্তারিত বিশ্লেষণের জন্য ফ্রিকোয়েন্সি সুইপ ইন্টারভাল 0.25kHz, 0.5kHz, এবং 1kHz হিসাবে সেট করা যেতে পারে।
4. যন্ত্রটি অত্যন্ত বুদ্ধিমান এবং ব্যবহার করা সহজ, স্বয়ংক্রিয় রেঞ্জ অ্যাডজাস্টমেন্ট এবং স্বয়ংক্রিয় স্যাম্পলিং ফ্রিকোয়েন্সি অ্যাডজাস্টমেন্টের মতো বৈশিষ্ট্য সহ।
5. সফ্টওয়্যারটি উইন্ডোজ প্ল্যাটফর্ম ব্যবহার করে এবং সামঞ্জস্যপূর্ণ। এটি ব্যবহারকারীদের আরও সুবিধাজনক এবং ব্যবহারকারী-বান্ধব ডিসপ্লে ইন্টারফেস সরবরাহ করে।
6. এটি ঐতিহাসিক কার্ভ তুলনা বিশ্লেষণ সরবরাহ করে, যা পর্যবেক্ষণের জন্য একাধিক ঐতিহাসিক কার্ভ লোড করার অনুমতি দেয়। যেকোনো কার্ভ অনুভূমিক এবং উল্লম্ব বিশ্লেষণের জন্য নির্বাচন করা যেতে পারে। এটি একটি বিশেষজ্ঞ বুদ্ধিমান বিশ্লেষণ এবং ডায়াগনস্টিক সিস্টেম দিয়ে সজ্জিত যা স্বয়ংক্রিয়ভাবে ট্রান্সফরমার উইন্ডিংয়ের অবস্থা নির্ণয় করতে পারে। এটি একই সাথে ছয়টি কার্ভ লোড করতে পারে, প্রতিটি কার্ভের জন্য প্রাসঙ্গিক প্যারামিটারগুলি স্বয়ংক্রিয়ভাবে গণনা করতে পারে, উইন্ডিং বিকৃতি স্বয়ংক্রিয়ভাবে নির্ণয় করতে পারে এবং ডায়াগনস্টিক রেফারেন্স সিদ্ধান্ত সরবরাহ করতে পারে।
7. সফ্টওয়্যারটিতে শক্তিশালী ব্যবস্থাপনা ফাংশন রয়েছে, যা অন-সাইট ব্যবহারের প্রয়োজনীয়তাগুলি সম্পূর্ণরূপে বিবেচনা করে। এটি ট্রান্সফরমার উইন্ডিং বিকৃতির নির্ণয়ের জন্য একটি ভিত্তি সরবরাহ করার জন্য পরিবেশগত অবস্থার প্যারামিটারগুলি স্বয়ংক্রিয়ভাবে সংরক্ষণ করে। পরিমাপ ডেটা স্বয়ংক্রিয়ভাবে সংরক্ষিত হয় এবং এতে একটি কালার প্রিন্টিং ফাংশন রয়েছে, যা ব্যবহারকারীদের পরীক্ষার প্রতিবেদন তৈরি করার জন্য সুবিধাজনক করে তোলে।
8. সফ্টওয়্যারটি অত্যন্ত ব্যবহারকারী-বান্ধব। বেশিরভাগ পরিমাপ শর্ত নির্বাচনযোগ্য বিকল্প। বিস্তারিত ট্রান্সফরমার প্যারামিটারগুলি নির্ণয়ের রেফারেন্সের জন্য সংরক্ষণ করা যেতে পারে এবং অন-সাইটে প্রবেশ করার প্রয়োজন নেই; তথ্য পরে যোগ বা পরিবর্তন করা যেতে পারে, যা এটি ব্যবহার করা আরও সুবিধাজনক করে তোলে।
9. সফ্টওয়্যারটি অত্যন্ত বুদ্ধিমান। ইনপুট এবং আউটপুট সিগন্যালগুলি সংযোগ করার পরে এবং শর্ত প্যারামিটারগুলি সেট করার পরে, সমস্ত পরিমাপ কাজ সম্পন্ন করা যেতে পারে। পরিমাপের সময় যেকোনো সময় ঐতিহাসিক ওয়েভফর্ম কার্ভগুলি তুলনা এবং পর্যবেক্ষণের জন্য খোলা যেতে পারে এবং যেকোনো সময় পরিমাপ বন্ধ করা যেতে পারে।
10. প্রতিটি ফেজ পরিমাপের জন্য প্রয়োজনীয় সময় 60 সেকেন্ডের কম। উচ্চ, মাঝারি এবং নিম্ন উইন্ডিং সহ একটি পাওয়ার ট্রান্সফরমারের উইন্ডিং বিকৃতি পরিমাপের জন্য মোট সময় (ক্ষমতা এবং ভোল্টেজ স্তর নির্বিশেষে) 10 মিনিটের বেশি নয়। ওয়্যারিং কর্মীরা পরিমাপের ফলাফলকে প্রভাবিত না করে সিগন্যাল ইনপুট এবং আউটপুট লিডগুলি অবাধে সাজাতে পারে। ওয়্যারিং কর্মীরা ট্রান্সফরমার তেল ট্যাঙ্কের উপরে থাকতে পারে, নিচে নামার প্রয়োজন নেই, এইভাবে শ্রমের তীব্রতা হ্রাস করে।
