XHBX1501
পণ্য পরিচিতি
একটি ট্রান্সফরমারের নকশা এবং উৎপাদন সম্পন্ন হওয়ার পরে এর কয়েল এবং অভ্যন্তরীণ কাঠামো স্থির করা হয়। মাল্টি-ওয়াইন্ডিং ইউনিটগুলির জন্য, একই ভোল্টেজ রেটিং এবং ওয়াইন্ডিং কৌশল ব্যবহার করে কয়েলগুলির নির্দিষ্ট Ci/Li প্যারামিটার থাকে, যার ফলে ফ্রিকোয়েন্সি-ডোমেইন প্রতিক্রিয়াগুলি সামঞ্জস্যপূর্ণ হয়—যা তিন-ফেজ কয়েল ফ্রিকোয়েন্সি বর্ণালীগুলিকে তুলনীয় করে তোলে।
ইন্টারটার্ন/ফেজ শর্ট সার্কিট (পরীক্ষা), পরিবহনের প্রভাব (কয়েল স্থানচ্যুতি), বা ইলেক্ট্রোম্যাগনেটিক ফোর্স-প্ররোচিত বিকৃতির (ত্রুটিপূর্ণ অপারেশন) কারণে ওয়াইন্ডিং প্যারামিটারের পরিবর্তন ঘটে। এই পরিবর্তনগুলি ট্রান্সফরমারের মূল ফ্রিকোয়েন্সি-ডোমেইন বৈশিষ্ট্যগুলিকে ব্যাহত করে (যেমন, ফ্রিকোয়েন্সি প্রতিক্রিয়ার বিস্তার পরিবর্তন, অনুরণন ফ্রিকোয়েন্সি অফসেট)। আমাদের ট্রান্সফরমার ওয়াইন্ডিং পরীক্ষক—প্রতিক্রিয়া বিশ্লেষণ প্রযুক্তি দিয়ে তৈরি—অভ্যন্তরীণ ত্রুটি সনাক্তকরণের জন্য একটি অত্যাধুনিক, ধ্বংসাত্মক-নয় এমন সরঞ্জাম, যা 63kV–500kV পাওয়ার ট্রান্সফরমারের জন্য আদর্শ।
ফ্রিকোয়েন্সি জুড়ে ওয়াইন্ডিং প্যারামিটার প্রতিক্রিয়াগুলির পরিমাণ নির্ধারণ করে, পরীক্ষক পরিবর্তন মাত্রা, ফ্রিকোয়েন্সি প্রতিক্রিয়া পরিবর্তন (বিস্তার/অঞ্চল), এবং প্রবণতা বিশ্লেষণের মাধ্যমে বিকৃতির তীব্রতা মূল্যায়ন করে। এটি দ্রুত নির্ণয় করতে সক্ষম করে যে একটি ট্রান্সফরমারের বড় মেরামতের প্রয়োজন নাকি এটি গুরুতর ক্ষতির শিকার হয়েছে।
ইন-সার্ভিস ট্রান্সফরমারগুলির জন্য, ত্রুটিপূর্ণ কয়েল বর্ণালীগুলির তুলনা করে—ঐতিহাসিক ফ্রিকোয়েন্সি ডেটা সহ বা ছাড়া—ত্রুটির তীব্রতা নির্ণয় করা যেতে পারে। মূল ওয়াইন্ডিং বৈশিষ্ট্য রেকর্ড, তবে, অপারেশন, ত্রুটি বিশ্লেষণ এবং রক্ষণাবেক্ষণের জন্য আরও সুনির্দিষ্ট অন্তর্দৃষ্টি প্রদান করে।

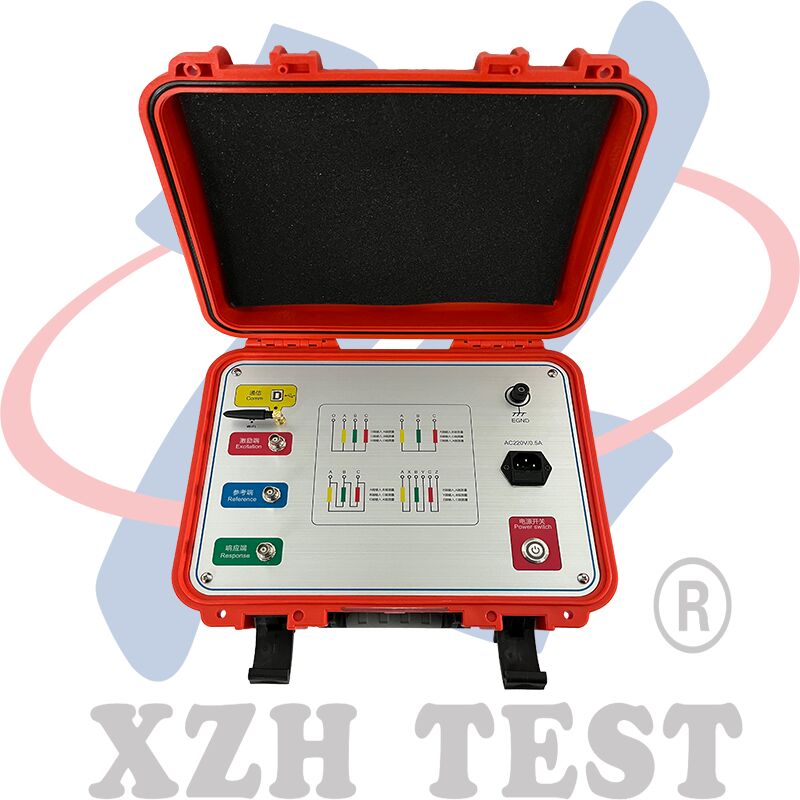

একটি ল্যাপটপ এবং একক-চিপ মাইক্রোকম্পিউটার দিয়ে তৈরি, পরীক্ষক একটি কমপ্যাক্ট ডিজাইনে উচ্চ-নির্ভুল পরিমাপ প্রদান করে। এটি পরিচালনা করা সহজ (পূর্ব অভিজ্ঞতার প্রয়োজন নেই—শুধু ম্যানুয়াল বা সংক্ষিপ্ত প্রশিক্ষণ) এবং এতে সম্পূর্ণ পরীক্ষা/বিশ্লেষণ ক্ষমতা রয়েছে।
প্রযুক্তিগত পরামিতি
| বিস্তার পরিমাপের পরিসীমা |
(-120dB) থেকে (+20dB) |
| বিস্তার পরিমাপের নির্ভুলতা |
0.1dB |
| স্ক্যানিং ফ্রিকোয়েন্সি নির্ভুলতা |
0.005% |
| সংকেত ইনপুট প্রতিবন্ধকতা |
1MΩ |
| সংকেত আউটপুট প্রতিবন্ধকতা |
50Ω |
কর্মক্ষমতা বৈশিষ্ট্য:
1. ডেটা সংগ্রহ এবং নিয়ন্ত্রণ একটি উচ্চ-গতির, অত্যন্ত সমন্বিত মাইক্রোপ্রসেসর ব্যবহার করে।
2. ল্যাপটপ এবং যন্ত্রের মধ্যে যোগাযোগ একটি USB ইন্টারফেস ব্যবহার করে।
3. ল্যাপটপ এবং যন্ত্রের মধ্যে যোগাযোগের জন্য ওয়্যারলেস ব্লুটুথ বা Wi-Fi ইন্টারফেস উপলব্ধ (ঐচ্ছিক)।
ওয়্যারলেস Wi-Fi ইন্টারফেস ট্যাবলেট এবং স্মার্টফোনগুলির সাথে সুবিধাজনক ব্যবহারের অনুমতি দেয়।
4. হার্ডওয়্যার কোর ডেডিকেটেড উচ্চ-গতির ডিজিটাল সুইপ ফ্রিকোয়েন্সি প্রযুক্তি গ্রহণ করে (মার্কিন যুক্তরাষ্ট্র থেকে), যা পরীক্ষার মাধ্যমে, ওয়াইন্ডিং বিকৃতি, ফোলা, স্থানচ্যুতি, কাত হওয়া, ইন্টার-টার্ন শর্ট সার্কিট এবং ফেজ-টু-ফেজ শর্ট সার্কিটের মতো ত্রুটিগুলি সঠিকভাবে নির্ণয় করতে পারে।
