ট্রান্সফরমার পরীক্ষক
>

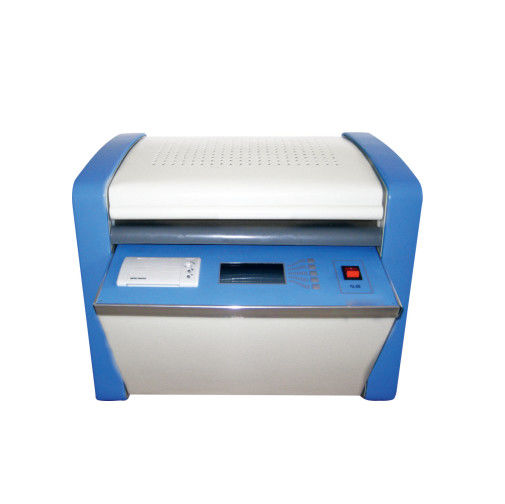

ট্রান্সফরমার আইসোলেটিং অয়েল ডায়েলেক্ট্রিক ক্ষতি পরীক্ষক

ট্রান্সফরমার আইসোলেটিং অয়েল ডায়েলেক্ট্রিক ক্ষতি পরীক্ষক

পণ্যের বিবরণ:
উৎপত্তি স্থল: সি'য়ান, শানসি, চীন
পরিচিতিমুলক নাম: XZH TEST
সাক্ষ্যদান: ISO
মডেল নম্বার: XHYS101
বিস্তারিত তথ্য
উৎপত্তি স্থল:
সি'য়ান, শানসি, চীন
পরিচিতিমুলক নাম:
XZH TEST
সাক্ষ্যদান:
ISO
মডেল নম্বার:
XHYS101
মডেল নং।:
XHYS101
কাস্টমাইজড:
কাস্টমাইজড
রঙ:
নীল
পরিবহন প্যাকেজ:
উডডেন বক্স
ট্রেডমার্ক:
XZH পরীক্ষা
উৎপত্তি:
চীন
যোগানের ক্ষমতা:
1000PCS/বছর
কাস্টমাইজেশন:
উপলব্ধ
বিক্রয়োত্তর সেবা:
ওয়ারেন্টি সার্টিফিকেট
গ্যারান্টি:
১২ মাস
Trading Information
ন্যূনতম চাহিদার পরিমাণ:
১টি ইউনিট
প্যাকেজিং বিবরণ:
কাঠের কেস
ডেলিভারি সময়:
৫-৮ কার্যদিবস
পরিশোধের শর্ত:
টি/টি
যোগানের ক্ষমতা:
1000 ইউনিট/মাস
পণ্যের বর্ণনা


পণ্যের বর্ণনা


এক্সএইচওয়াইএস১১ আইসোলেটিং অয়েল ডায়েলেক্ট্রিক লস টেস্টারটি GB/T5654-2007 অনুযায়ী ডিজাইন এবং তৈরি করা হয়েছে "Relative Permittivity Measurement,তরল নিরোধক উপকরণগুলির dielectric ক্ষতির ফ্যাক্টর এবং DC প্রতিরোধের".

এটি আইসোলেটিং তেলের মতো তরল নিরোধক মিডিয়াগুলির ডাইলেক্ট্রিক ক্ষতির ফ্যাক্টর এবং ডিসি প্রতিরোধের পরিমাপ করতে ব্যবহৃত হয়। ইন্টিগ্রেটেড কাঠামো। প্রধান উপাদান যেমন ডাইলেক্ট্রিক ক্ষতি তেল কাপ,তাপমাত্রা নিয়ন্ত্রক, তাপমাত্রা সেন্সর, ডাইলেক্ট্রিক ক্ষতি পরীক্ষা সেতু, এসি পরীক্ষার পাওয়ার সাপ্লাই, স্ট্যান্ডার্ড ক্যাপাসিটার, উচ্চ প্রতিরোধ মিটার এবং ডিসি উচ্চ ভোল্টেজ উত্স ভিতরে সংহত করা হয়।যন্ত্রটি সম্পূর্ণ ডিজিটাল প্রযুক্তি গ্রহণ করে, সমস্ত বুদ্ধিমান স্বয়ংক্রিয় পরিমাপ, এবং একটি বড় স্ক্রিন (240 × 128) তরল স্ফটিক প্রদর্শন দিয়ে সজ্জিত করা হয়। পরীক্ষা ফলাফল স্বয়ংক্রিয়ভাবে সংরক্ষণ এবং মুদ্রণ করা যেতে পারে,এবং অপারেটররা পেশাদার প্রশিক্ষণ ছাড়াই দক্ষতার সাথে এটি ব্যবহার করতে পারে.

বৈশিষ্ট্য

(1) তেল কাপটি জাতীয় মান GB/T5654-2007 অনুসারে একটি তিন-ইলেক্ট্রোড কাঠামো গ্রহণ করে এবং ইলেক্ট্রোডগুলির মধ্যে দূরত্ব 2 মিমি হয়,যা ডায়েলেক্ট্রিক ক্ষতি পরীক্ষার ফলাফলের উপর ভ্রান্ত ক্যাপাসিটেন্স এবং ফুটোর প্রভাবকে দূর করতে পারে.

(2) যন্ত্রটি মধ্যবর্তী ফ্রিকোয়েন্সি ইনডাকশন গরম এবং পিআইডি তাপমাত্রা নিয়ন্ত্রণ অ্যালগরিদম গ্রহণ করে।এই গরম করার পদ্ধতিতে তেল কাপ এবং গরম শরীরের মধ্যে কোন যোগাযোগের সুবিধা আছে, অভিন্ন গরম, দ্রুত গতি, এবং সুবিধাজনক নিয়ন্ত্রণ, যাতে তাপমাত্রা পূর্বনির্ধারিত তাপমাত্রা ত্রুটি পরিসীমা মধ্যে কঠোরভাবে নিয়ন্ত্রিত হয়।

(3) অভ্যন্তরীণ স্ট্যান্ডার্ড ক্যাপাসিটরটি এসএফ 6 গ্যাস ভরা তিনটি ইলেক্ট্রোড ক্যাপাসিটর। ক্যাপাসিটরের ডাইলেক্ট্রিক ক্ষতি এবং ক্যাপাসিট্যান্স পরিবেশের তাপমাত্রা এবং আর্দ্রতা দ্বারা প্রভাবিত হয় না,যাতে দীর্ঘমেয়াদী ব্যবহারের পরেও যন্ত্রের নির্ভুলতা নিশ্চিত করা যায়.

(৪) এসি পরীক্ষার পাওয়ার সাপ্লাই এসি-ডিসি-এসি রূপান্তর পদ্ধতি গ্রহণ করে, যা কার্যকরভাবে মেইনটেন ভোল্টেজ এবং ফ্রিকোয়েন্সি ফ্লাকুয়েশনগুলির প্রভাবকে ডিলেক্ট্রিক ক্ষতির পরীক্ষার নির্ভুলতার উপর এড়ায়।এমনকি যদি জেনারেটর বিদ্যুৎ উৎপাদন করে, যন্ত্রটি সঠিকভাবে কাজ করতে পারে।

(5) নিখুঁত সুরক্ষা ফাংশন। যখন ওভারভোল্টেজ, ওভারকরেন্ট, বা উচ্চ ভোল্টেজ শর্ট সার্কিট থাকে, তখন যন্ত্রটি দ্রুত উচ্চ ভোল্টেজটি বন্ধ করতে পারে এবং একটি সতর্কতা বার্তা জারি করতে পারে।যখন তাপমাত্রা সেন্সর ব্যর্থ হয় বা সংযুক্ত হয় না, একটি সতর্কবার্তা বার্তা জারি করা হয়।
মাঝারি ফ্রিকোয়েন্সি ইনডাকশন গরম করার চুলায় একটি তাপমাত্রা সীমা রিলে রয়েছে। যখন তাপমাত্রা 120 ডিগ্রি অতিক্রম করে, রিলেটি মুক্তি পায় এবং গরম বন্ধ হয়।

(6) এটি পরীক্ষা পরামিতি সেট করতে সুবিধাজনক। তাপমাত্রা সেটিং পরিসীমা 0 ~ 125oC, এসি ভোল্টেজ সেটিং পরিসীমা
500 ~ 2200V, DC ভোল্টেজ সেটিং ব্যাপ্তি 0 ~ 500V।

(7) ব্যাকলাইট এবং পরিষ্কার প্রদর্শন সঙ্গে বড় পর্দা এলসিডি প্রদর্শন গ্রহণ করুন। বন্ধুত্বপূর্ণ মানুষ-মেশিন ইন্টারফেস, শুধু চীনা মেনু প্রম্পট এবং ইনপুট কমান্ড অনুসরণ করুন, যন্ত্র স্বয়ংক্রিয়ভাবে পরীক্ষা করতে পারেন।এবং স্বয়ংক্রিয়ভাবে সংরক্ষণ এবং পরীক্ষা ফলাফল মুদ্রণ.

(8) রিয়েল টাইম ঘড়ির সাহায্যে পরীক্ষার তারিখ এবং সময় সংরক্ষণ, প্রদর্শন এবং পরীক্ষার ফলাফলের সাথে মুদ্রণ করা যেতে পারে।

(৯) খালি ইলেক্ট্রোড কাপ ক্যালিব্রেশন ফাংশনঃ খালি ইলেক্ট্রোড কাপের পরিষ্কার এবং সমাবেশের শর্তগুলি বিচার করার জন্য খালি ইলেক্ট্রোড কাপের ক্যাপাসিটেন্স এবং ডাইলেক্ট্রিক ক্ষতির ফ্যাক্টর পরিমাপ করুন।ক্যালিব্রেশন ডেটা স্বয়ংক্রিয়ভাবে সংরক্ষণ করা হয় আপেক্ষিক পারমিটিভিটি এবং ডিসি প্রতিরোধের সঠিক গণনা সহজ করার জন্য.

বিস্তারিত ছবি


ট্রান্সফরমার আইসোলেটিং অয়েল ডায়েলেক্ট্রিক ক্ষতি পরীক্ষক 0
ট্রান্সফরমার আইসোলেটিং অয়েল ডায়েলেক্ট্রিক ক্ষতি পরীক্ষক 1

ট্রান্সফরমার আইসোলেটিং অয়েল ডায়েলেক্ট্রিক ক্ষতি পরীক্ষক 2

পণ্যের পরামিতি

  • পাওয়ার সাপ্লাই ভোল্টেজঃ এসি 220V±10%
    পাওয়ার ফ্রিকোয়েন্সিঃ 50Hz/60Hz ±1%
    পরিমাপ পরিসীমাঃ ক্যাপাসিটেন্স 5pF ~ 200pF
    আপেক্ষিক পারমিটিভিটি ১,০০০-৩০।000
    ডাইলেক্ট্রিক ক্ষতির ফ্যাক্টর ০.০০১-১০০
    ডিসি প্রতিরোধ ক্ষমতা 2.5 MΩm~20 TΩm
    পরিমাপের নির্ভুলতাঃ ক্যাপাসিটেন্স ± (1% পাঠ + 0.5pF)
    আপেক্ষিক পারমিটিভ ± (রেডিং এর 1%)
    ডাইলেক্ট্রিক ক্ষতির ফ্যাক্টর ± ((১% রিডিং+০.০.১)
    ডিসি প্রতিরোধ ক্ষমতা ± (রেডিং এর 10%)
    রেজোলিউশনঃ ক্যাপাসিটেন্স ০.০১ পিএফ
    আপেক্ষিক পারমিটিভ 0।001
    ডিলেক্ট্রিক ক্ষতির ফ্যাক্টর ০।00001
    তাপমাত্রা পরিমাপ পরিসীমাঃ 0 ~ 125oC
    তাপমাত্রা পরিমাপের ত্রুটিঃ ±0.5oC
    এসি পরীক্ষার ভোল্টেজঃ 500 ~ 2200V ক্রমাগত নিয়ন্ত্রিত, ফ্রিকোয়েন্সি 50Hz
    ডিসি পরীক্ষার ভোল্টেজঃ 0 ~ 500V অবিচ্ছিন্নভাবে নিয়ন্ত্রিত
    শক্তি খরচঃ 100W
    চেহারার আকারঃ 500×360×420
    মোট ওজনঃ ২২ কেজি
