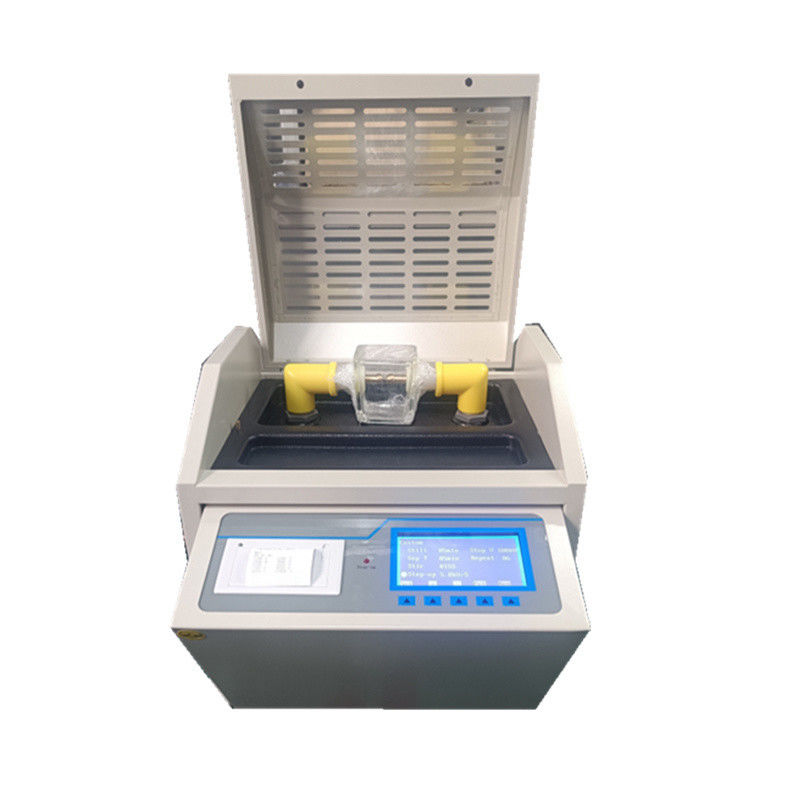

ট্রান্সফরমার ইনসুলেশন অয়েল টেস্টার অটোমেটিক ডাইইলেকট্রিক স্ট্রেন্থ ১০০কেভি ব্রেকডাউন বিডিভি

এই ১০০কেভি ইনসুলেশন অয়েল ডাইইলেকট্রিক স্ট্রেন্থ টেস্টার একটি উচ্চ-নির্ভুলতা সম্পন্ন যন্ত্র, যা আমাদের কোম্পানির সকল বৈজ্ঞানিক গবেষণা ও প্রযুক্তিগত কর্মীবৃন্দ কর্তৃক জাতীয় মান GB507-1986 এবং শিল্প মান DL/T846.7-2004 এর প্রাসঙ্গিক বিধানাবলী অনুসারে তৈরি করা হয়েছে। নিজেদের সুবিধাগুলি কাজে লাগিয়ে, অনেক মাঠ পরীক্ষা এবং দীর্ঘমেয়াদী নিরলস প্রচেষ্টার মাধ্যমে, এটি সম্পূর্ণরূপে ডিজিটাল শিল্প যন্ত্রে পরিণত হয়েছে। বিভিন্ন ব্যবহারকারীর চাহিদা মেটানোর জন্য, এই সিরিজের যন্ত্রগুলি একক-কাপ, তিন-কাপ এবং মাল্টি-কাপ মডেলে বিভক্ত করা যেতে পারে। যন্ত্রটি পরিচালনা করা সহজ এবং দেখতে সুন্দর। সম্পূর্ণ স্বয়ংক্রিয় ডিজিটাল মাইক্রোকম্পিউটার নিয়ন্ত্রণের কারণে, পরিমাপের নির্ভুলতা বেশি, হস্তক্ষেপ বিরোধী ক্ষমতা শক্তিশালী এবং এটি নিরাপদ ও নির্ভরযোগ্য।

১. যন্ত্রটি একটি বৃহৎ-ক্ষমতা সম্পন্ন মাইক্রোকন্ট্রোলার দ্বারা নিয়ন্ত্রিত হয় এবং স্থিতিশীল ও নির্ভরযোগ্যভাবে কাজ করে;

২. ক্র্যাশ হওয়া থেকে বাঁচতে যন্ত্রটিতে একটি বিস্তৃত ওয়াচডগ সার্কিট রয়েছে;

৩. একাধিক অপারেশন বিকল্প। যন্ত্র প্রোগ্রামে দুটি জাতীয় মান পদ্ধতি GB507-1986 এবং GB507-2002, শিল্প মান DL/429, আন্তর্জাতিক মান IEC156 এবং কাস্টমাইজড অপারেশন রয়েছে, যা বিভিন্ন ব্যবহারকারীর বিভিন্ন পছন্দগুলির সাথে মানিয়ে নিতে পারে;

৪. যন্ত্রের তেল কাপ বিশেষ কাঁচ ব্যবহার করে এক ধাপে তৈরি করা হয়, যা তেল লিক হওয়ার মতো হস্তক্ষেপের ঘটনাগুলি দূর করে;

৫. যন্ত্রের অনন্য উচ্চ-ভোল্টেজ সাইড স্যাম্পলিং ডিজাইন পরীক্ষার মান সরাসরি A/D কনভার্টারে প্রবেশ করতে দেয়, যা অ্যানালগ সার্কিটের কারণে সৃষ্ট ত্রুটিগুলি এড়িয়ে যায় এবং পরিমাপের ফলাফলকে আরও নির্ভুল করে তোলে;

৬. যন্ত্রের ভিতরে ওভার-কারেন্ট, ওভার-ভোল্টেজ, শর্ট-সার্কিট এবং অন্যান্য সুরক্ষা ফাংশন রয়েছে এবং এতে শক্তিশালী হস্তক্ষেপ বিরোধী ক্ষমতা ও ভালো ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্যতা রয়েছে;

৭. বহনযোগ্য কাঠামো, সহজে সরানোর যোগ্য, ঘর ও বাইরে ব্যবহার করা সহজ।

অপারেটিং পদক্ষেপের চিত্র

পাওয়ার কর্ড প্লাগ ইন করুন, পাওয়ার সুইচ চালু করুন এবং এলসিডি স্ক্রিন স্টার্টআপ পেজ প্রদর্শন করবে (চিত্র ১)


চিত্র ১-এর পৃষ্ঠার অধীনে, পরবর্তী স্তরের পৃষ্ঠায় প্রবেশ করতে সেটিংস কী টিপুন (চিত্র ২);

চিত্র ২-এর পৃষ্ঠায়, কার্সারটিকে GB1986-এ সরানোর জন্য সিলেক্ট কী টিপুন এবং GB 1986 সেটিং সাবপেজে প্রবেশ করতে কনফার্ম কী টিপুন (চিত্র ৩)।

চিত্র ২-এর পৃষ্ঠায়, কার্সারটিকে GB2002-এ সরানোর জন্য সিলেক্ট কী টিপুন এবং GB 2002 সেটিং সাবপেজে প্রবেশ করতে কনফার্ম কী টিপুন (চিত্র ৪)।

চিত্র ২-এর পৃষ্ঠায়, কার্সারটিকে সময় সেটিং-এ সরানোর জন্য সিলেক্ট কী টিপুন এবং সময় সেটিং সাব-পেজে প্রবেশ করতে কনফার্ম কী টিপুন (চিত্র ৫)।

চিত্র ২-এ দেখানো পৃষ্ঠায়, কার্সারটিকে কাস্টম সেটিংসে সরানোর জন্য সিলেক্ট কী টিপুন এবং কাস্টম সেটিংস সাবপেজে প্রবেশ করতে কনফার্ম কী টিপুন (চিত্র ৬);

প্রতিটি ব্রেকডাউন ভোল্টেজ মান এবং চক্রের সংখ্যা স্বয়ংক্রিয়ভাবে সংরক্ষণ করা হয়। যখন পরীক্ষার ইন্টারফেস ১০০কেভি-তে পৌঁছায়, তখন এলসিডি প্রদর্শন করে: ০। পরিমাপ সম্পন্ন হওয়ার পরে, এটি প্রদর্শন করবে যে পরীক্ষাটি সম্পন্ন হয়েছে। তারপর স্টার্টআপ পেজে (চিত্র ১) ফিরে যেতে কনফার্ম কী টিপুন। প্রতিটি ব্রেকডাউনের স্টোরেজ রেকর্ড প্রবেশ করতে প্রিন্ট বা ডিসপ্লে কী টিপুন

ভোল্টেজ মান এবং তেল কাপের গড় মান (চিত্র ৭)।
