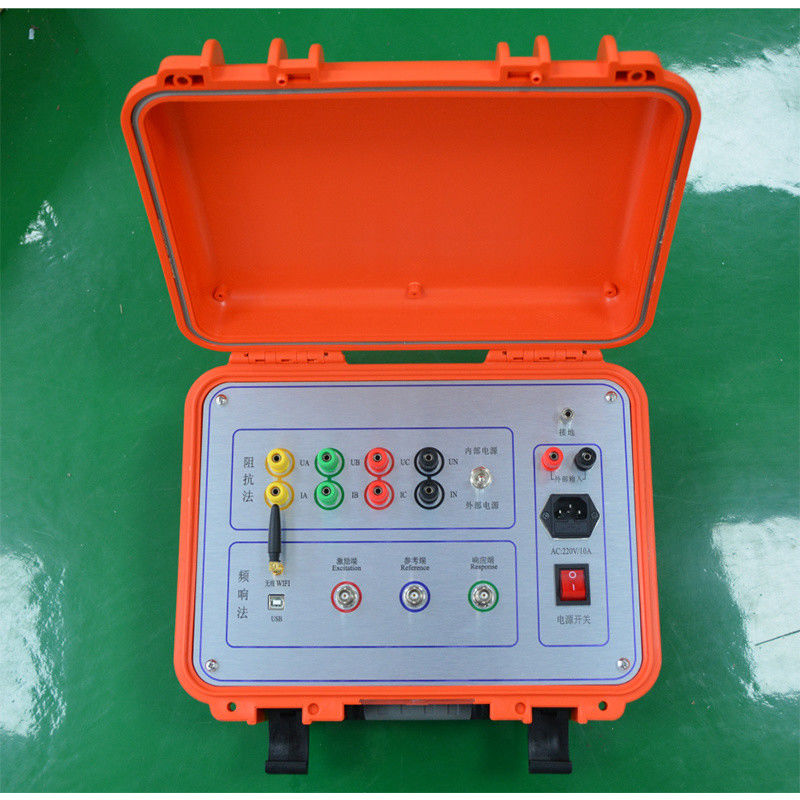

একযোগে পরিমাপের জন্য থ্রি ফেজ উইন্ডিং স্কেপ ফ্রিকোয়েন্সি রেসপন্স অ্যানালাইজার

এক্সএইচবিএক্স১৫০১এস ট্রান্সফরমার ওয়ালিং ডিফরমেশন টেস্টার
এসএফআরএ টেস্ট কিট ট্রান্সফরমার(একযোগে তিন ধাপের পরিমাপ)

পণ্যের বর্ণনা

ট্রান্সফরমার ওয়ালিং বিকৃতি পরীক্ষক উপর ভিত্তি করে ট্রান্সফরমার অভ্যন্তরীণ ত্রুটির উপর নির্ভুল নির্ণয় করতে পারে, যা ট্রান্সফরমার ওয়ালিংয়ের অভ্যন্তরের বৈশিষ্ট্যগত পরামিতিগুলির পরিমাপের উপর ভিত্তি করে,উন্নত দেশগুলো দ্বারা উন্নত ও উন্নত ফ্রিকোয়েন্সি রেসপন্স অ্যানালিসিস (এফআরএ) পদ্ধতি ব্যবহার করে.
এটি 63kV-500kV পাওয়ার ট্রান্সফরমারগুলির অভ্যন্তরীণ কাঠামোর ত্রুটির সনাক্তকরণের জন্য প্রযোজ্য।

প্রধান বৈশিষ্ট্য

1ট্রান্সফরমারটি ঢাকনা তুলে না নিয়ে এবং ভেঙে না দিয়ে পরীক্ষাটি করা যেতে পারে।

2. পরিমাপের জন্য সর্বাধিক জনপ্রিয় স্কেপ পদ্ধতি গ্রহণ করুন।

3এই যন্ত্রটি ৬ কিলোভোল্টের উপরে ট্রান্সফরমার পরিমাপ করতে পারে।

4. এটি একটি বিভক্ত কাঠামো ব্যবহার করে, পরীক্ষা হোস্ট এবং হোস্ট কম্পিউটার ইউএসবি বা নেটওয়ার্ক সংযোগ দ্বারা সংযুক্ত করা হয়, এটি প্লাগ করা হয় যখন এটি অবাধে ব্যবহার করতে পারেন।

5ফিল্ড ওয়্যারিং সহজ, ব্যবহার করা সহজ।

6. পরিমাপ গতিশীল পরিসীমাঃ -100dB ~ 20dB.

7. বিশ্লেষণ সফটওয়্যার শক্তিশালী, এবং সফটওয়্যার এবং হার্ডওয়্যার সূচক জাতীয় মান DL / T911-2004 পূরণ।

8. লিনিয়ার বা লোগারিদমিক বিতরণ ব্যবহার করে পরিমাপ।

9প্রতিক্রিয়া চ্যানেলের একাধিক পরিসীমা রয়েছে এবং পরিমাপ প্রক্রিয়ার সময় স্বয়ংক্রিয়ভাবে পরিসীমা সামঞ্জস্য করে।

প্রধান প্রযুক্তিগত পরামিতি

★ স্ক্যান মোডঃ

1. লিনিয়ার স্ক্যানিং বিতরণ
   স্ক্যানিং পরিমাপের পরিসীমাঃ (10Hz) - (10MHz) 40000 স্ক্যানিং পয়েন্ট, রেজোলিউশন 0.25kHz, 0.5kHz এবং 1kHz
2. সেগমেন্ট ফ্রিকোয়েন্সি স্ক্যানিং পরিমাপ বিতরণ

★ অন্যান্য প্রযুক্তিগত পরামিতিঃ

1. প্রস্থ পরিমাপ পরিসীমা (-120dB) থেকে (+20dB)
2. অ্যাম্প্লিচুড পরিমাপের নির্ভুলতাঃ 0.1dB
3. স্ক্যানিং ফ্রিকোয়েন্সি সঠিকতাঃ 0.01%
4. সিগন্যাল ইনপুট প্রতিবন্ধকতাঃ 1MΩ
5. সিগন্যাল আউটপুট প্রতিবন্ধকতাঃ 50Ω
6. সিগন্যাল আউটপুট অ্যাম্প্লিচুডঃ ± 20V
7. পরীক্ষার পুনরাবৃত্তি শতাংশঃ 99.9%
8. পরিমাপ যন্ত্রের মাত্রা (LxWxH) 300X340X120 (মিমি)
9. যন্ত্রের অ্যালুমিনিয়াম বাক্সের আকার (LxWxH) 310X400X330 (মিমি)
10. সামগ্রিক ওজনঃ ১৩ কেজি
11. অপারেটিং তাপমাত্রাঃ -10oC থেকে +40oC
12. সংরক্ষণের তাপমাত্রাঃ -20oC থেকে +70oC
13. আপেক্ষিক আর্দ্রতাঃ < ৯০%, কনডেন্সিং নয়
