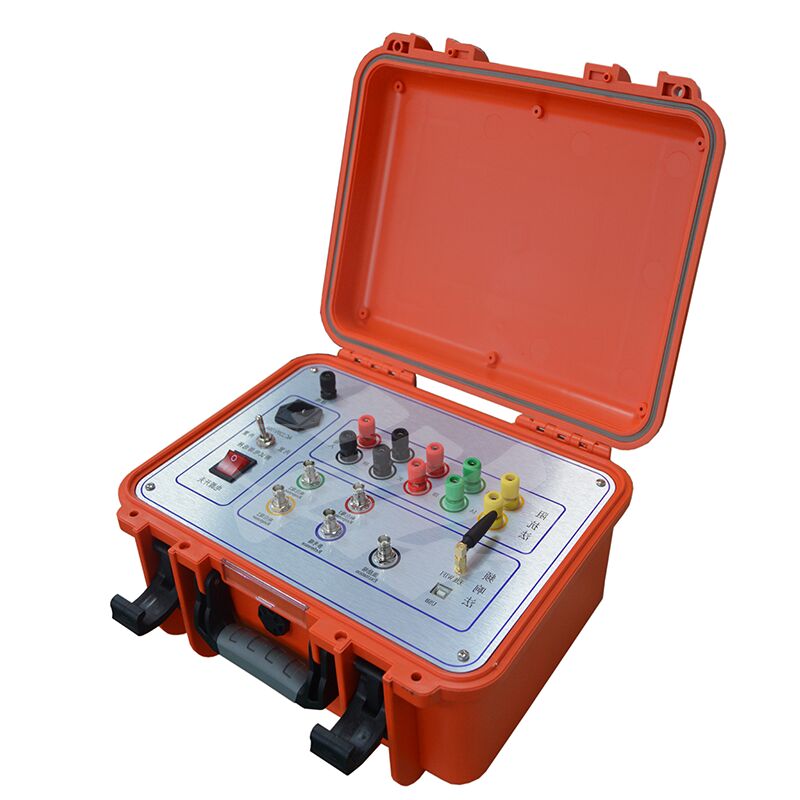

XHBX1502
যখন একটি ট্রান্সফরমারের ডিজাইন এবং নির্মাণ সম্পন্ন হয়, তখন এর কয়েল এবং অভ্যন্তরীণ বিন্যাস স্থায়ীভাবে সেট করা হয়। একটি মাল্টি-উইন্ডিং ট্রান্সফরমারের জন্য, একই ভোল্টেজ শ্রেণী এবং উইন্ডিং কৌশলযুক্ত কয়েলগুলির জন্য নির্দিষ্ট Ci এবং Li প্যারামিটার থাকবে—অর্থাৎ, প্রতিটি কয়েলের ফ্রিকোয়েন্সি-ডোমেইন প্রতিক্রিয়াও নির্দিষ্ট থাকে এবং তিন-ফেজ কয়েলের ফ্রিকোয়েন্সি প্যাটার্নগুলি তুলনা করা যেতে পারে।
পরীক্ষার সময় শর্ট সার্কিট (টার্ন বা ফেজের মধ্যে), পরিবহনের সময় ঝাঁকুনি যা কয়েলগুলিকে সরিয়ে দেয়, অথবা শর্ট-সার্কিট/ফল্ট চালানোর সময় ইলেক্ট্রোম্যাগনেটিক টানের কারণে কয়েলের ওয়ার্পিং-এর মতো বিষয়গুলি ট্রান্সফরমারের উইন্ডিংগুলির 'ডিস্ট্রিবিউটেড প্যারামিটার' পরিবর্তন করবে। এটি ট্রান্সফরমারের মূল ফ্রিকোয়েন্সি-ভিত্তিক বৈশিষ্ট্যগুলির সাথে গোলমাল করে: ফ্রিকোয়েন্সি প্রতিক্রিয়া কতটা শক্তিশালী, বা মূল অনুরণন ফ্রিকোয়েন্সিতে পরিবর্তন—এগুলি বিবেচনা করুন। ট্রান্সফরমার উইন্ডিং টেস্টার—প্রতিক্রিয়া বিশ্লেষণ প্রযুক্তি দিয়ে তৈরি—অভ্যন্তরীণ ট্রান্সফরমার ফল্ট পরীক্ষা করার জন্য এক নতুন ধরনের ধ্বংসাত্মকবিহীন সরঞ্জাম, এবং এটি ৬৩kV থেকে ৫০০kV পাওয়ার ট্রান্সফরমার পর্যন্ত কাজ করে।
এই টেস্টার ট্রান্সফরমারের অভ্যন্তরীণ উইন্ডিং প্যারামিটারগুলি বিভিন্ন ফ্রিকোয়েন্সি রেঞ্জে কীভাবে প্রতিক্রিয়া দেখায় তা পরিমাপ করে এবং পরিমাণ নির্ধারণ করে। এটি প্যারামিটার শিফটের আকার, ফ্রিকোয়েন্সি প্রতিক্রিয়ার পরিবর্তনগুলি কোথায় এবং কতটা হয়েছে এবং সেই পরিবর্তনগুলির দিক দেখে উইন্ডিংগুলি কতটা পরিবর্তিত হয়েছে তা বের করে। সেখান থেকে, আপনি ফলাফলগুলি ব্যবহার করে বলতে পারেন যে ট্রান্সফরমারটি গুরুতরভাবে ক্ষতিগ্রস্ত হয়েছে কিনা এবং এটির বড় ধরনের মেরামতের প্রয়োজন কিনা।
প্রযুক্তিগত পরামিতি
| biên độ পরিমাপের পরিসীমা |
(-120dB) থেকে (+20dB) |
| biên độ পরিমাপের নির্ভুলতা |
0.1dB |
| স্ক্যানিং ফ্রিকোয়েন্সি নির্ভুলতা |
0.005% |
| সংকেত ইনপুট প্রতিবন্ধকতা |
1MΩ |
| সংকেত আউটপুট প্রতিবন্ধকতা |
50Ω |
| সংকেত আউটপুট biên độ |
±20V |
অন্যান্য প্রযুক্তিগত পরামিতি
১. biên độ পরিমাপের পরিসীমা: (-120dB) থেকে (+20dB)
২. biên độ পরিমাপের নির্ভুলতা: 0.1dB
৩. স্ক্যানিং ফ্রিকোয়েন্সি নির্ভুলতা: 0.005%
৪. সংকেত ইনপুট প্রতিবন্ধকতা: 1MΩ
৫. সংকেত আউটপুট প্রতিবন্ধকতা: 50Ω
৬. সংকেত আউটপুট biên độ: ±20V
৭. ইন-ফেজ পরীক্ষার পুনরাবৃত্তিযোগ্যতা: 99.9%
৮. পরিমাপ যন্ত্রের মাত্রা (দৈর্ঘ্য x প্রস্থ x উচ্চতা): 340 x 240 x 210 (মিমি)
৯. যন্ত্রের অ্যালুমিনিয়াম খাদ কেসের মাত্রা (দৈর্ঘ্য x প্রস্থ x উচ্চতা): 370 x 280 x 260 (মিমি), কেবল বক্স অ্যালুমিনিয়াম খাদ কেসের মাত্রা (দৈর্ঘ্য x প্রস্থ x উচ্চতা): 420 x 300 x 300 (মিমি)
১০. সামগ্রিক ওজন: 20Kg
১১. অপারেটিং তাপমাত্রা: -10℃ থেকে +40℃ সংরক্ষণ তাপমাত্রা: -20℃ থেকে +70℃
আপেক্ষিক আর্দ্রতা:<90%, ঘনীভবনহীন
