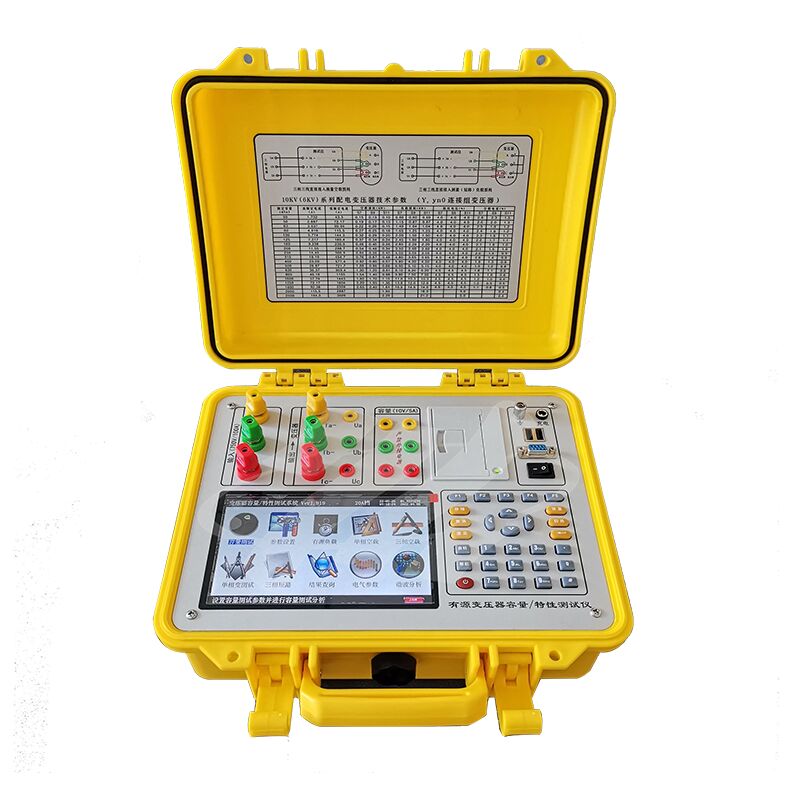

উচ্চ ক্ষমতা সম্পন্ন থ্রি-ফেজ ট্রান্সফরমার ক্যাপাসিটি পরীক্ষক

পণ্যের সংক্ষিপ্ত বিবরণ

এক্সএইচটিএক্স১৩১৮ সিরিজের ট্রান্সফরমার চরিত্রগত পরীক্ষক একটি উচ্চ-নির্ভুলতা যন্ত্র যা ট্রান্সফরমারগুলির বৈশিষ্ট্যগত পরামিতিগুলি পরিমাপ করার জন্য নিবেদিত, যার মধ্যে রয়েছে ক্ষমতা, লোড ছাড়াই পারফরম্যান্স,এবং লোড পারফরম্যান্সএটি একটি ট্রান্সফরমার ক্ষমতা পরীক্ষক এবং একটি ট্রান্সফরমার বৈশিষ্ট্যগত পরামিতি পরীক্ষককে একত্রিত করে একটি সমন্বিত সমাধান হিসাবে কাজ করে।এই ডিভাইস বিভিন্ন ধরনের ট্রান্সফরমার জন্য ক্ষমতা ফ্রিকোয়েন্সি পরামিতি একটি সম্পূর্ণ পরিসীমা সঠিক পরিমাপ পরিচালনা করতে সক্ষম, যেমন ক্ষমতা, মডেলের ধরন, লোড ছাড়াই বর্তমান, লোড ছাড়াই ক্ষতি, শর্ট সার্কিট (লোড) ক্ষতি এবং প্রতিরোধের ভোল্টেজ।

পারফরম্যান্স বৈশিষ্ট্যঃ
★ 1. সঠিকভাবে বিভিন্ন বিতরণ ট্রান্সফরমার ক্ষমতা পরিমাপ; প্যাসিভ পরিমাপ, সুবিধাজনক এবং সঠিক।

★ ২. অন্তর্নির্মিত পাওয়ার সাপ্লাই, স্বয়ংক্রিয়ভাবে একটি তিন-ফেজ উচ্চ ক্ষমতা পরীক্ষা শক্তি উৎস উত্পন্ন করে।

★ ৩. বিভিন্ন ধরনের ট্রান্সফরমারের লোডহীন বর্তমান, লোডহীন ক্ষতি, শর্ট সার্কিট ভোল্টেজ এবং শর্ট সার্কিট ক্ষতি পরিমাপ করে।

★ ৪. পরীক্ষিত ট্রান্সফরমারের মডেলটি লোডহীন পরীক্ষার মাধ্যমে সঠিকভাবে নির্ধারণ করে, যার মধ্যে রয়েছেঃ তেল নিমজ্জিত S7, S9, S11, S13, S15, S20, S21, S22, S25; শুকনো প্রকারের SCB9, SCB10, SCB11, SCB12, SCB13,SCB14, এসসিবি১৫, এসসিবি১৭, এসসিবি১৮, এসসিবি১৯ এবং অন্যান্য ধরনের ট্রান্সফরমার।

★ 5. স্বয়ংক্রিয়ভাবে তরঙ্গরূপ বিকৃতি সংশোধন, তাপমাত্রা সংশোধন সঞ্চালন (দুটি পদ্ধতি প্রদান করেঃ সহজ তাপমাত্রা সংশোধন এবং অতিরিক্ত ক্ষতির পৃথক সংশোধন),ভোল্টেজ সংশোধন (অননুমোদিত ভোল্টেজের অধীনে লোডহীন পরীক্ষা), এবং বর্তমান সংশোধন (অননুমোদিত বর্তমানের অবস্থার অধীনে শর্ট সার্কিট পরীক্ষা), যা বৃহত্তর ক্ষমতা ট্রান্সফরমারগুলির শর্ট সার্কিট পরীক্ষার জন্য শর্তাবলী নেই এমন ইউনিটগুলির জন্য খুব উপযুক্ত।

★ ৬. ভোল্টেজ এবং বর্তমানের ২য় থেকে ৩২তম হারমোনিক সামগ্রী এবং মোট হারমোনিক বিকৃতি পরিমাপ করে।

★ ৭. সহজ ভেক্টর বিশ্লেষণ করে এবং ভেক্টর ডায়াগ্রাম আঁকে।

★ ৮. বিভিন্ন বৈদ্যুতিক পরামিতিগুলির তরঙ্গরূপ চিত্র প্রদর্শন করে, একটি অ্যাসিলোস্কোপ হিসাবে কাজ করে।

★ 9. বিস্তৃত ভোল্টেজ পরিসীমাঃ সর্বাধিক ভোল্টেজ 750V পর্যন্ত পরিমাপ করা যেতে পারে, সুইচিং পরিসীমা ছাড়াই নির্ভুলতা নিশ্চিত করে। ভুল ভোল্টেজ পরিসীমা নির্বাচনের কারণে যন্ত্রের ক্ষতি রোধ করে।

★ ১০. বর্তমানের পরিসীমা উচ্চ এবং নিম্ন পরিসরে বিভক্ত, যা সর্বোচ্চ পরিমাপ পরিসীমা 100A এবং মিলিভোল্ট স্তরের বিস্তৃতির সঠিক পরিমাপ নিশ্চিত করে,পিটি ইম্পেড্যান্স ভোল্টেজ পরিমাপের প্রয়োজনীয়তা পূরণ করে.

★ ১১. ক্ষমতা পরিমাপের পরিসীমাঃ ২০kVA থেকে ৮০০০০০kVA (তিন-ফেজ ট্রান্সফরমার)

৫ কেভিএ-১০০০০০ কেভিএ (এক-ফেজ ট্রান্সফরমার)

★ 12. ব্যাটারি অবশিষ্ট শক্তি শতাংশ ইঙ্গিত ফাংশন, না শুধুমাত্র একটি সহজ কম ব্যাটারি এলার্ম। ★ 13. বড় পর্দা, উচ্চ উজ্জ্বলতা রঙ এলসিডি প্রদর্শন,সম্পূর্ণ চীনা অক্ষর মেনু এবং অপারেশন প্রম্পট ব্যবহারকারী-বান্ধব মানব-মেশিন মিথস্ক্রিয়া সক্ষমসিলিকন স্পর্শ বোতামগুলি অপারেশনকে সহজ করে তোলে এবং বোতামের আয়ু বাড়ায়।

★ ১৪। ব্যবহারকারীরা একটি ক্ষুদ্র প্রিন্টার ব্যবহার করে যেকোনো সময় পরীক্ষার তথ্য মুদ্রণ করতে পারেন।

★ ১৫. পরীক্ষার ফলাফল স্টোরেজ ফাংশন, যা 200 সেট ক্ষমতা পরীক্ষার ডেটা সঞ্চয় করতে সক্ষম।

প্রযুক্তিগত পরামিতি
☆ ১. ইনপুট বৈশিষ্ট্য

সক্রিয় অংশঃ

ভোল্টেজ পরিমাপ পরিসীমাঃ 0 ~ 10V

বর্তমান পরিমাপের পরিসীমাঃ 0 ~ 10A

প্যাসিভ পার্ট:

ভোল্টেজ পরিমাপ পরিসীমাঃ 0 ~ 750V বিস্তৃত পরিসীমা।

বর্তমান পরিমাপ পরিসীমাঃ 0 ~ 20A ~ 100A অভ্যন্তরীণ দ্বৈত পরিসীমা, স্বয়ংক্রিয় বা ম্যানুয়াল নির্বাচন।

☆ ২. নির্ভুলতা

ভোল্টেজঃ ±0.2%

বর্তমানঃ ±0.2%

পাওয়ারঃ ±0.2% (CosΦ>0.2), ±0.3% (0.02

☆ ৩. অপারেটিং তাপমাত্রাঃ -২৫°সি~ +৬৫°সি

☆ ৪. চার্জিং পাওয়ার সাপ্লাইঃ এসি ১৬০ ভি~২৬০ ভি

☆ ৫. আইসোলেশনঃ (১) ভোল্টেজ এবং বর্তমান ইনপুট টার্মিনাল এবং কেসিংয়ের মধ্যে আইসোলেশন প্রতিরোধ ≥১০০MΩ।

⑵, কাজের পাওয়ার ইনপুট টার্মিনাল এবং কেসিং 1 মিনিটের জন্য 2kV (RMS) এর পাওয়ার ফ্রিকোয়েন্সি সহ্য করে।
