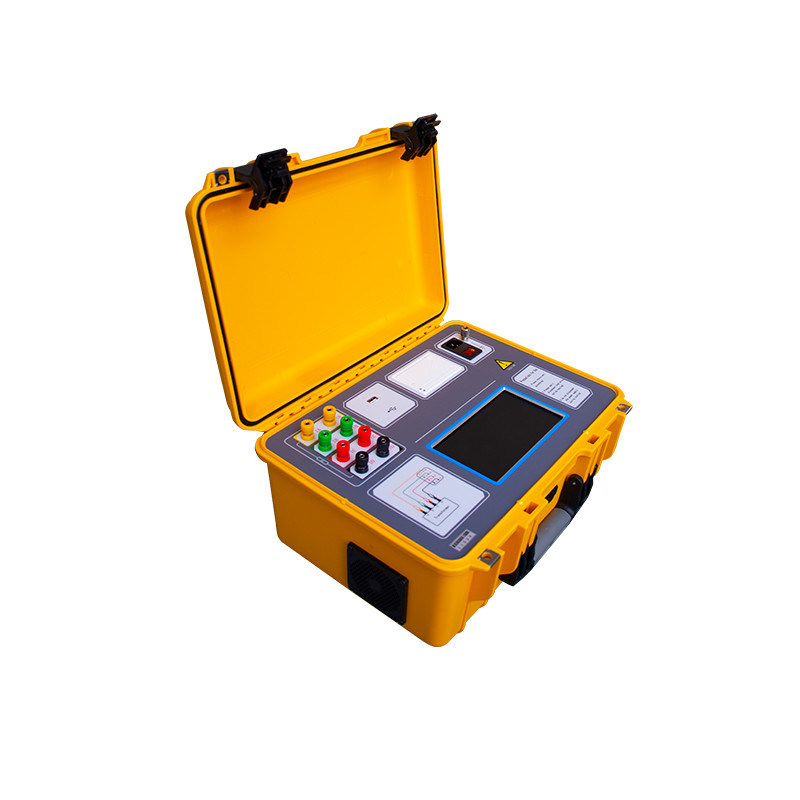

পোর্টেবল একক তিন ফেজ 20A ট্রান্সফরমার ডিসি উইন্ডিং প্রতিরোধের মিটার

Name: পোর্টেবল একক তিন ফেজ 20A ট্রান্সফরমার ডিসি উইন্ডিং প্রতিরোধের মিটার
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHZ1320A
Price: 4,115.00 USD
Availability: InStock

পণ্যের বিবরণ:

উৎপত্তি স্থল:	সি'য়ান, শানসি, চীন
পরিচিতিমুলক নাম:	XZH TEST
সাক্ষ্যদান:	ISO,CE
মডেল নম্বার:	XHZ1320A

বিস্তারিত তথ্য

উৎপত্তি স্থল:

সি'য়ান, শানসি, চীন

পরিচিতিমুলক নাম:

XZH TEST

সাক্ষ্যদান:

ISO,CE

মডেল নম্বার:

XHZ1320A

ভোল্টেজ:

220V

ফাংশন:

ট্রান্সফরমার, মোটর জন্য ডিসি প্রতিরোধের পরীক্ষা; চৌম্বকীয় সহায়তা এবং চুম্বককরণ

কীওয়ার্ড:

ডিসি রাইন্ডিং প্রতিরোধের পরীক্ষক

আউটপুট বর্তমান (একক ফেজ):

20A, 10A, 5A, 1A, 0.1A, 10mA, <1mA

আউটপুট বর্তমান (তিন ফেজ):

10A+10A, 5A+5A, 1A+1A, 0.1A+0.1A

বিশেষভাবে তুলে ধরা:

High Light

বিশেষভাবে তুলে ধরা:

20A তিন-পর্বের একযোগে পরীক্ষা

ম্যাগনেটিক অ্যাসিস্ট ডিম্যাগনেটাইজেশন ফাংশন

জগ ডায়াল সহ 7-ইঞ্চি টাচ

Trading Information

ন্যূনতম চাহিদার পরিমাণ:

১টি ইউনিট

মূল্য:

আলোচনাযোগ্য

প্যাকেজিং বিবরণ:

কাঠের কেস

ডেলিভারি সময়:

8-10 দিন

পরিশোধের শর্ত:

টি/টি

যোগানের ক্ষমতা:

1200 পিসিএস/বছর

পণ্যের বর্ণনা

🎯 লক্ষ্য অ্যাপ্লিকেশন: ট্রান্সফরমার উৎপাদন QA/QC বিভাগ এবং সাবস্টেশন কমিশনিং ইঞ্জিনিয়ারদের জন্য তৈরি করা হয়েছে যাদের ফ্যাক্টরি অ্যাকসেপটেন্স টেস্টিং (FAT), নতুন ইনস্টলেশন কমিশনিং এবং মেরামত পরবর্তী বৈধকরণের সময় দ্রুত, উচ্চ-কারেন্ট ডিসি রেজিস্ট্যান্স যাচাইকরণের প্রয়োজন। রুটিন ফিল্ড রক্ষণাবেক্ষণ পরীক্ষকদের থেকে আলাদা করে, XHZ1320A ম্যাগনেটিক অ্যাসিস্ট প্রযুক্তি, তিন-ফেজ যুগপৎ টেস্টিং এবং উচ্চ-থ্রুপুট প্রোডাকশন-লাইন এবং কমিশনিং ওয়ার্কফ্লোর জন্য স্বয়ংক্রিয় ডিম্যাগনেটাইজেশনের উপর জোর দেয়।

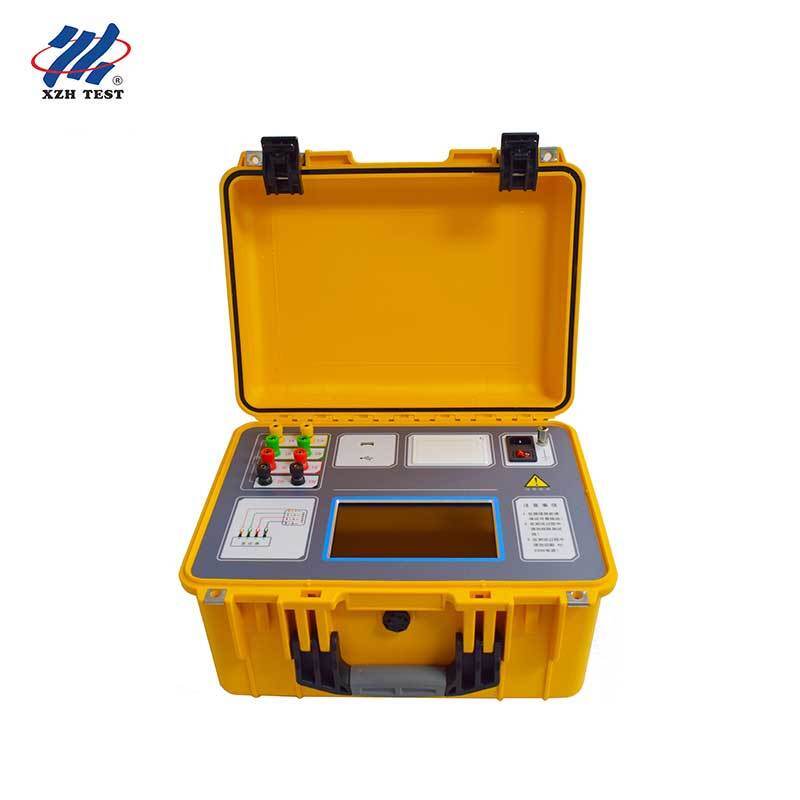

XHZ1320A পোর্টেবল 20A ডিসি উইন্ডিং রেজিস্ট্যান্স টেস্টার

পাওয়ার সিস্টেমের জন্য, ট্রান্সফরমার হল মূল সরঞ্জাম, এবং এর দীর্ঘমেয়াদী নির্ভরযোগ্য অপারেশন পুরো সিস্টেমের স্থিতিশীলতা এবং নির্ভরযোগ্যতার জন্য অত্যন্ত গুরুত্বপূর্ণ। ডিসি রেজিস্ট্যান্স পরিমাপ হল সেমি-ফিনিশড পণ্য, ফিনিশড প্রোডাক্ট ফ্যাক্টরি টেস্টিং, ইনস্টলেশন, হ্যান্ডওভার টেস্টিং এবং পাওয়ার ইউটিলিটিগুলির দ্বারা প্রতিরোধমূলক রক্ষণাবেক্ষণের জন্য একটি বাধ্যতামূলক পরীক্ষার আইটেম। এটি ট্রান্সফরমার কয়েলের অনুপযুক্ত উপাদান নির্বাচন, দুর্বল ওয়েল্ডিং, আলগা সংযোগ, অনুপস্থিত স্ট্র্যান্ড এবং ভাঙা তারের মতো উৎপাদন ত্রুটিগুলি, সেইসাথে অপারেশনাল ত্রুটি এবং লুকানো বিপদগুলি কার্যকরভাবে সনাক্ত করে।

দ্রুত ডিসি রেজিস্ট্যান্স পরিমাপের চাহিদা মেটাতে, XHZ1320A ম্যাগনেটিক অ্যাসিস্ট টেস্টিং, তিন-ফেজ যুগপৎ পরিমাপ (Yn, Y, △) এবং স্বয়ংক্রিয় ডিম্যাগনেটাইজেশনকে একটি একক পোর্টেবল যন্ত্রে একীভূত করে। এটি বড় পাওয়ার ট্রান্সফরমারগুলিতে ডিসি রেজিস্ট্যান্স পরিমাপের জন্য আদর্শ সমাধান। 7-ইঞ্চি ইন্ডাস্ট্রিয়াল-গ্রেড ট্রু-কালার টাচ ডিসপ্লে সহ জগ ডায়াল কন্ট্রোল, একটি চাইনিজ/ইংলিশ মেনু ইন্টারফেস এবং সম্পূর্ণ ডিসি রেজিস্ট্যান্স টেস্টিংয়ের জন্য এককালীন ওয়্যারিং সহ, XHZ1320A দ্রুত টেস্টিং গতি, উচ্চ নির্ভুলতা এবং একটি অতি-প্রশস্ত পরিমাপ পরিসীমা সরবরাহ করে।

মূল বৈশিষ্ট্য

তিন-ফেজ যুগপৎ টেস্টিং: স্বয়ংক্রিয় তিন-ফেজ আনব্যালেন্স রেট ক্যালকুলেশন সহ Yn, Y, এবং △ উইন্ডিং কনফিগারেশন সমর্থন করে, যা বারবার একক-ফেজ পরিমাপের প্রয়োজনীয়তা দূর করে।

ম্যাগনেটিক অ্যাসিস্ট প্রযুক্তি: বড় ট্রান্সফরমারগুলির জন্য উইন্ডিং স্যাচুরেশন সময় হ্রাস করে, নির্ভুলতা আপস না করে পরীক্ষার সময়কাল উল্লেখযোগ্যভাবে কমিয়ে দেয়।

অন্তর্নির্মিত ডিম্যাগনেটাইজেশন: স্বয়ংক্রিয় ডিম্যাগনেটাইজেশন ফাংশন ডিসি টেস্টিংয়ের পরে অবশিষ্ট চুম্বকত্ব দূর করে, ট্রান্সফরমার কোর পারফরম্যান্স এবং ডাউনস্ট্রিম সরঞ্জামগুলিকে রক্ষা করে।

স্থিতিশীলতা বিশ্লেষণ: ডেটা স্থিতিশীলতা যাচাই করতে এবং ভুল রিডিং প্রতিরোধ করতে অপারেটরদের সহায়তা করে 5S, 15S, এবং 30S ব্যবধানে প্রতিরোধের পরিবর্তনের হার স্বয়ংক্রিয়ভাবে গণনা করে।

ব্যাপক সুরক্ষা: অপারেটর নিরাপত্তা এবং যন্ত্রের অখণ্ডতা নিশ্চিত করার জন্য অ্যান্টি-ব্যাক EMF সুরক্ষা, ওয়্যার ব্রেক সনাক্তকরণ এবং পাওয়ার ফেইলিওর সুরক্ষা বৈশিষ্ট্যযুক্ত।

ডেটা ম্যানেজমেন্ট: 200টি পরীক্ষার রেকর্ড সহ বিল্ট-ইন স্টোরেজ, USB মাস স্টোরেজ সমর্থন (FAT/FAT32); অন-সাইট রিপোর্ট তৈরির জন্য ইন্টিগ্রেটেড থার্মাল প্রিন্টার।

7-ইঞ্চি ইন্ডাস্ট্রিয়াল ডিসপ্লে: ফিল্ড পরিস্থিতিতে আরামদায়ক মানব-মেশিন ইন্টারঅ্যাকশনের জন্য জগ ডায়াল কন্ট্রোল সহ উচ্চ-রেজোলিউশন 1024×600 ট্রু-কালার টাচ স্ক্রিন।

প্রযুক্তিগত স্পেসিফিকেশন

আউটপুট কারেন্ট	একক ফেজ: 20A, 10A, 5A, 1A, 0.1A, 10mA, <1mA তিন ফেজ: 10A+10A, 5A+5A, 1A+1A, 0.1A+0.1A
পরিমাপ পরিসীমা	একক ফেজ: 0.5mΩ~25kΩ (মাল্টি-রেঞ্জ) \| তিন ফেজ: 0.5mΩ~80Ω
নির্ভুলতা	±(রিডিং × 0.2% + 2 শব্দ)
পাওয়ার সাপ্লাই	AC220V±10%, 50/60Hz
অপারেটিং তাপমাত্রা	-10℃～50℃
আপেক্ষিক আর্দ্রতা	<90%, নন-কন্ডেন্সিং
মাত্রা	400 × 315 × 223 মিমি
ওজন	9 কেজি
ডিসপ্লে	7.0" কালার এলসিডি টাচ স্ক্রিন, 1024×600 রেজোলিউশন
অভ্যন্তরীণ স্টোরেজ	200 রেকর্ড (USB এর মাধ্যমে সম্প্রসারণযোগ্য)

প্যানেল লেআউট

উচ্চ ভোল্টেজ টার্মিনাল	ট্রান্সফরমার হাই-ভোল্টেজ সাইড বুশিং (A, B, C, O) এর সাথে সংযোগ করুন
নিম্ন ভোল্টেজ টার্মিনাল	ট্রান্সফরমার লো-ভোল্টেজ সাইড বুশিং (a, b, c, o) এর সাথে সংযোগ করুন
ক্যাপাসিটিভ টাচ স্ক্রিন	7.0" ডিসপ্লে, 1024×600 রেজোলিউশন, ফুল টাচ অপারেশন
জগ ডায়াল কন্ট্রোল	সমস্ত যন্ত্রের কার্যাবলীগুলির জন্য এক-বোতাম ফ্লাইহুইল
গ্রাউন্ড টার্মিনাল	নির্ভরযোগ্যভাবে গ্রাউন্ডেড হতে হবে; গ্রাউন্ড পয়েন্ট থেকে পেইন্ট বা মরিচা সরান
পাওয়ার অন/অফ	শুরু করতে প্রায় 2 সেকেন্ড ধরে টিপুন এবং ধরে রাখুন
থার্মাল প্রিন্টার	অন-সাইট পরীক্ষার রিপোর্ট তৈরির জন্য বিল্ট-ইন প্রিন্টার
USB ইন্টারফেস	বাহ্যিক USB ফ্ল্যাশ ড্রাইভ (FAT/FAT32); ডেটা ট্রান্সফারের সময় সরাবেন না

XHZ1320A

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: তিন-ফেজ টেস্টিং কোন উইন্ডিং কনফিগারেশন সমর্থন করে?

XHZ1320A Yn (স্টার উইথ নিউট্রাল), Y (স্টার উইথআউট নিউট্রাল), এবং △ (ডেল্টা) উইন্ডিং কনফিগারেশন সমর্থন করে। Yn উইন্ডিংগুলির জন্য, তিন-ফেজ ডিসি রেজিস্ট্যান্স যুগপৎ পরিমাপ করা হয়। Y এবং △ উইন্ডিংগুলির জন্য, তিন-ফেজ পরিমাপগুলি একটি একক ওয়্যারিং সেটআপে ক্রমানুসারে সম্পাদিত হয়। যন্ত্রটি স্বয়ংক্রিয়ভাবে সমস্ত কনফিগারেশনের জন্য তিন-ফেজ আনব্যালেন্স রেট গণনা করে, ট্রান্সফরমার নির্মাতাদের জন্য QA/QC রিপোর্টিংকে সহজ করে তোলে।

প্রশ্ন 2: ম্যাগনেটিক অ্যাসিস্ট প্রযুক্তি টেস্টিংয়ের দক্ষতা কীভাবে উন্নত করে?

ম্যাগনেটিক অ্যাসিস্ট ট্রান্সফরমার কোরকে প্রি-স্যাচুরেট করার জন্য একটি নিয়ন্ত্রিত সহায়ক কারেন্ট প্রয়োগ করে, উচ্চ ইন্ডাকট্যান্স উইন্ডিং সহ বড় পাওয়ার ট্রান্সফরমারগুলি পরিমাপ করার সময় ডিসি টেস্ট কারেন্টকে স্থিতিশীল করার জন্য প্রয়োজনীয় সময় নাটকীয়ভাবে হ্রাস করে। এটি উত্পাদন QA পরিবেশে বিশেষভাবে মূল্যবান যেখানে থ্রুপুট গুরুত্বপূর্ণ — নির্ভুলতা আপস না করে প্রচলিত ডিসি রেজিস্ট্যান্স টেস্টারগুলির তুলনায় প্রতি-ইউনিট পরীক্ষার সময় 60% পর্যন্ত কমিয়ে দেয়।

প্রশ্ন 3: ডিসি রেজিস্ট্যান্স টেস্টিংয়ের পরে স্বয়ংক্রিয় ডিম্যাগনেটাইজেশন কি প্রয়োজনীয়?

হ্যাঁ। ডিসি রেজিস্ট্যান্স টেস্টিং সহজাতভাবে ট্রান্সফরমার কোরকে চুম্বকিত করে, যা পুনরায় চালু করার সময় ইনরাশ কারেন্ট সার্জ সৃষ্টি করতে পারে, পরবর্তী ডায়াগনস্টিক পরীক্ষাগুলিতে হস্তক্ষেপ করতে পারে এবং সম্ভাব্যভাবে সংযুক্ত সরঞ্জামগুলির ক্ষতি করতে পারে। XHZ1320A একটি বিল্ট-ইন স্বয়ংক্রিয় ডিম্যাগনেটাইজেশন ফাংশন অন্তর্ভুক্ত করে যা নির্বাচনযোগ্য কারেন্ট লেভেল (1A, 5A, 10A) সহ পদ্ধতিগতভাবে অবশিষ্ট চুম্বকত্ব দূর করে। প্রগ্রেস বার রিয়েল-টাইম ফিডব্যাক সরবরাহ করে এবং ম্যানুয়াল হস্তক্ষেপের প্রয়োজন ছাড়াই স্বয়ংক্রিয়ভাবে সম্পন্ন হয়।

প্রশ্ন 4: যন্ত্রটিতে কী সুরক্ষা সুরক্ষা তৈরি করা হয়েছে?

XHZ1320A একাধিক স্তরের সুরক্ষা বৈশিষ্ট্যযুক্ত: অ্যান্টি-ব্যাক EMF সুরক্ষা ইন্ডাকটিভ লোড ডিসচার্জ করার সময় যন্ত্রটিকে রক্ষা করে; ওয়্যার ব্রেক সনাক্তকরণ অবিলম্বে অপারেটরদের টেস্ট লিডে ওপেন-সার্কিট অবস্থার বিষয়ে সতর্ক করে; পাওয়ার ফেইলিওর সুরক্ষা নিশ্চিত করে যে মেইন পাওয়ার বাধাগ্রস্ত হলে পরীক্ষার ডেটা সংরক্ষিত থাকে। অতিরিক্তভাবে, অপারেশন করার আগে গ্রাউন্ড টার্মিনালটি অবশ্যই নির্ভরযোগ্যভাবে সংযুক্ত থাকতে হবে এবং যন্ত্রটি অনুপযুক্ত গ্রাউন্ডিং অবস্থার জন্য ভিজ্যুয়াল সতর্কতা প্রদান করে।

প্রশ্ন 5: টেস্টার কী ডেটা ম্যানেজমেন্ট এবং এক্সপোর্ট ক্ষমতা সরবরাহ করে?

যন্ত্রটি অভ্যন্তরীণভাবে 200টি পরীক্ষার রেকর্ড পর্যন্ত সংরক্ষণ করে, যার প্রতিটিতে উইন্ডিং কনফিগারেশন, ট্যাপ পজিশন, টেস্ট কারেন্ট, পরিমাপ করা রেজিস্ট্যান্স মান, তাপমাত্রা-ক্ষতিপূরণযুক্ত মান, 5S/15S/30S স্থিতিশীলতা বিশ্লেষণ এবং তিন-ফেজ আনব্যালেন্স রেট সহ সম্পূর্ণ পরীক্ষার প্যারামিটার অন্তর্ভুক্ত থাকে। ডেটা সরাসরি বিল্ট-ইন থার্মাল প্রিন্টারের মাধ্যমে প্রিন্ট করা যেতে পারে বা পিসি-ভিত্তিক রিপোর্টিং সিস্টেমে স্থানান্তরের জন্য একটি USB ফ্ল্যাশ ড্রাইভে (FAT/FAT32 ফরম্যাট) এক্সপোর্ট করা যেতে পারে। রেকর্ড কোয়েরি ইন্টারফেস সংরক্ষিত পরীক্ষার ডেটার ব্রাউজিং, দেখা, মুছে ফেলা এবং নির্বাচনী রপ্তানি সমর্থন করে।
