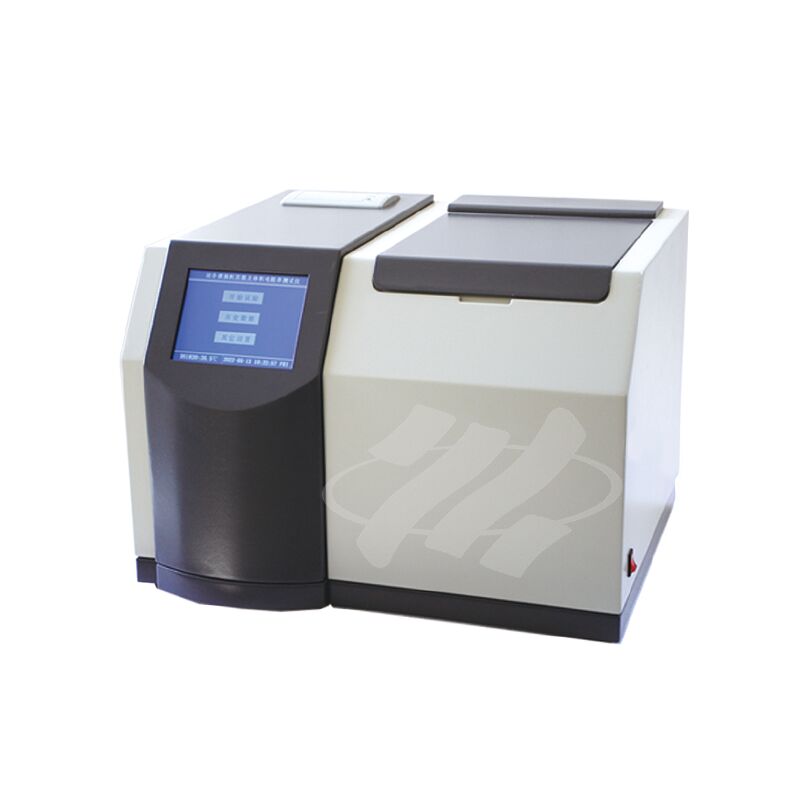

তিন-ইলেক্ট্রড গঠন সহ ইনসুলেটিং তেল পরীক্ষক

XHYS101

ইনসুলেটিং অয়েল ডাইইলেকট্রিক লস টেস্টার প্রধানত বৈদ্যুতিক পাওয়ার সরঞ্জামে ব্যবহৃত ইনসুলেটিং তরলের ডাইইলেকট্রিক লস ভ্যালু, পারমিটিভিটি এবং ভলিউম রেজিস্টভিটি পরিমাপ করার জন্য ডিজাইন করা হয়েছে। এই যন্ত্রটি একক-চিপ মাইক্রোকম্পিউটার প্রযুক্তি গ্রহণ করে, যা তাপমাত্রা বৃদ্ধি, তাপমাত্রা নিয়ন্ত্রণ, ডেটা স্যাম্পলিং, গণনা, প্রদর্শন, মুদ্রণ এবং ডেটা স্টোরেজ সহ সম্পূর্ণ কার্যক্রম স্বয়ংক্রিয়ভাবে সম্পন্ন করে।

কর্মক্ষমতা বৈশিষ্ট্য:

(১) তেল কাপটি GB/T5654-2007 জাতীয় মানের সাথে সঙ্গতি রেখে একটি তিন-ইলেক্ট্রোড কাঠামো গ্রহণ করে, যার ইলেক্ট্রোডের মধ্যে ২ মিমি দূরত্ব রয়েছে, যা ডাইইলেকট্রিক লস পরীক্ষার ফলাফলের উপর স্ট্রে ক্যাপাসিট্যান্স এবং লিকের প্রভাব দূর করে।

(২) যন্ত্রটি মাঝারি-ফ্রিকোয়েন্সি ইন্ডাকশন হিটিং এবং একটি পিআইডি তাপমাত্রা নিয়ন্ত্রণ অ্যালগরিদম ব্যবহার করে। এই গরম করার পদ্ধতির সুবিধা হল তেল কাপ এবং গরম করার উপাদানের মধ্যে কোনো যোগাযোগ নেই, সমানভাবে গরম হয়, দ্রুত গতি এবং সুবিধাজনক নিয়ন্ত্রণ, যা নিশ্চিত করে যে তাপমাত্রা পূর্বনির্ধারিত তাপমাত্রা ত্রুটি সীমার মধ্যে কঠোরভাবে নিয়ন্ত্রিত হয়।

(৩) অভ্যন্তরীণ স্ট্যান্ডার্ড ক্যাপাসিটরটি একটি SF6 গ্যাস-পূর্ণ তিন-ইলেক্ট্রোড ক্যাপাসিটর। এই ক্যাপাসিটরের ডাইইলেকট্রিক লস এবং ক্যাপাসিট্যান্স পরিবেষ্টিত তাপমাত্রা এবং আর্দ্রতা দ্বারা প্রভাবিত হয় না, যা দীর্ঘমেয়াদী ব্যবহারের পরেও যন্ত্রের নির্ভুলতা নিশ্চিত করে।

(৪) ব্যাপক সুরক্ষা বৈশিষ্ট্য। ওভারভোল্টেজ, ওভারকারেন্ট বা উচ্চ-ভোল্টেজ শর্ট সার্কিটের ক্ষেত্রে, যন্ত্রটি দ্রুত উচ্চ ভোল্টেজ বন্ধ করতে পারে এবং একটি সতর্কবার্তা বার্তা দিতে পারে। তাপমাত্রা সেন্সর ব্যর্থ হলে বা সংযুক্ত না থাকলে একটি সতর্কবার্তা বার্তা দেওয়া হয়।

মাঝারি-ফ্রিকোয়েন্সি ইন্ডাকশন হিটিং ফার্নেসে একটি তাপমাত্রা সীমাবদ্ধতা রিলে স্থাপন করা হয়েছে। যখন তাপমাত্রা ১২০ ডিগ্রি সেলসিয়াসের বেশি হয়, তখন রিলেটি মুক্তি পায় এবং গরম বন্ধ হয়ে যায়।

(৫) সুবিধাজনক পরীক্ষার প্যারামিটার সেটিংস। তাপমাত্রা নির্ধারণের সীমা: ৪০~১২০℃, এসি ভোল্টেজ নির্ধারণের সীমা:

২০০~২২০০V, ডিসি ভোল্টেজ নির্ধারণের সীমা: ০~৫০০V।

(৬)  স্পষ্ট প্রদর্শনের জন্য একটি বৃহৎ-স্ক্রিন টিএফটি ফুল-কালার এলসিডি টাচ ডিসপ্লে ব্যবহার করে। সাধারণ সেটিংসের মাধ্যমে, যন্ত্রটি স্বয়ংক্রিয়ভাবে পরীক্ষা করতে পারে এবং স্বয়ংক্রিয়ভাবে পরীক্ষার ফলাফল সংরক্ষণ ও মুদ্রণ করতে পারে।

(৭) বিল্ট-ইন রিয়েল-টাইম ক্লক; পরীক্ষার তারিখ এবং সময় সংরক্ষণ, প্রদর্শন এবং পরীক্ষার ফলাফলের সাথে মুদ্রণ করা যেতে পারে।

(৮) খালি ইলেক্ট্রোড কাপ ক্যালিব্রেশন ফাংশন। খালি ইলেক্ট্রোড কাপের ক্যাপাসিট্যান্স এবং ডাইইলেকট্রিক লস ফ্যাক্টর পরিমাপ করে খালি ইলেক্ট্রোড কাপের পরিষ্কার এবং অ্যাসেম্বলি অবস্থা নির্ধারণ করে। ক্যালিব্রেশন ডেটা স্বয়ংক্রিয়ভাবে সংরক্ষণ করা হয় যাতে আপেক্ষিক পারমিটিভিটি এবং ডিসি রেজিস্টভিটির সঠিক গণনা করা যায়।

(৯) যন্ত্রটি RAM9 প্ল্যাটফর্মের উপর ভিত্তি করে তৈরি, যা উচ্চ পরীক্ষার নির্ভুলতা এবং গতি প্রদান করে।

প্রযুক্তিগত বৈশিষ্ট্য

☆ পাওয়ার সাপ্লাই ভোল্টেজ: এসি ২২০V±১০%

☆ পাওয়ার সাপ্লাই ফ্রিকোয়েন্সি: ৫০Hz/60Hz ±১%

☆ পরিমাপের সীমা: ক্যাপাসিট্যান্স: ৫pF～২০০pF

আপেক্ষিক পারমিটিভিটি: ১.০০০～৩০.০০০

ডাইইলেকট্রিক লস ফ্যাক্টর: ০.০০০০১～১০০

ডিসি রেজিস্টভিটি: ২.৫ MΩm～২০ TΩm

পরিমাপের নির্ভুলতা: আপেক্ষিক পারমিটিভিটি: ±(১～১০)% রিডিং-এর

ডাইইলেকট্রিক লস ফ্যাক্টর: ±(৫% রিডিং-এর ± ০.০০02)

ডিসি রেজিস্টভিটি: ±১০% রিডিং-এর

রেজোলিউশন: ক্যাপাসিট্যান্স: ০.০১pF

আপেক্ষিক পারমিটিভিটি: ০.০০১

ডাইইলেকট্রিক লস ফ্যাক্টর: ০.০০০০১

তাপমাত্রা পরিমাপের সীমা: ৪০～১২০℃

তাপমাত্রা পরিমাপের ত্রুটি: ±০.৫℃

এসি পরীক্ষার ভোল্টেজ: ২০০～২২০০V, ক্রমাগতভাবে নিয়মিত, ফ্রিকোয়েন্সি ৫০Hz

ডিসি পরীক্ষার ভোল্টেজ: ০～৫০০V, ক্রমাগতভাবে নিয়মিত

বিদ্যুৎ খরচ: ৫০০W

পারিপার্শ্বিক তাপমাত্রা: ০℃～৪০℃

আপেক্ষিক আর্দ্রতা: <75%
