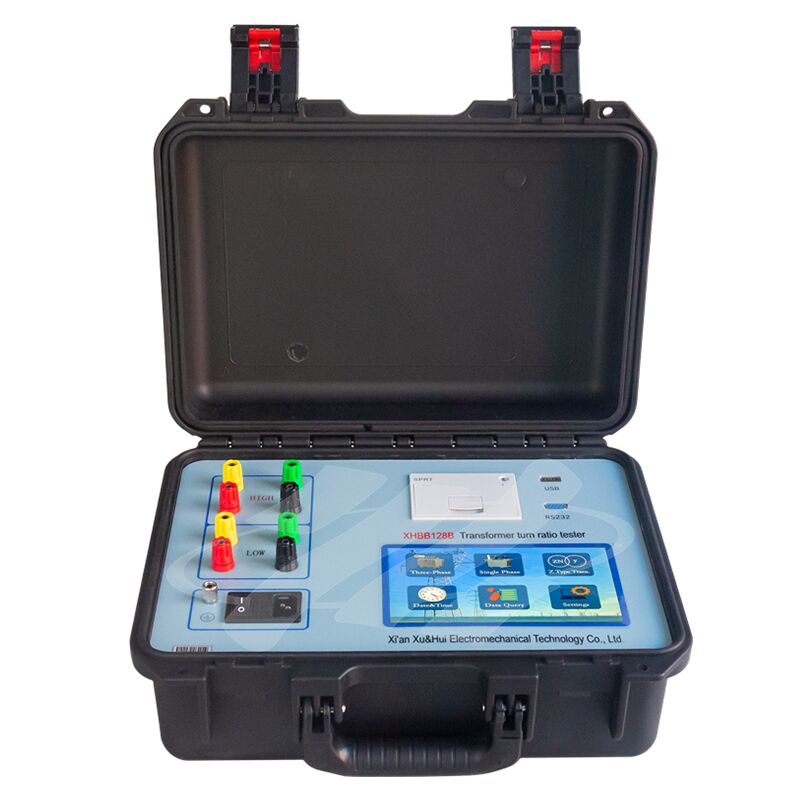

ডিজিটাল টিটিআর টেস্টার উইথ থ্রি-ফেজ আউটপুট

XHBB128B

পাওয়ার ট্রান্সফরমারের আধা-সমাপ্ত এবং সমাপ্ত পণ্য তৈরির প্রক্রিয়ায়, নতুন স্থাপন করা ট্রান্সফরমার চালু করার আগে, এবং বিদ্যুৎ মন্ত্রকের জারি করা প্রতিরোধমূলক পরীক্ষার প্রবিধান অনুযায়ী, কার্যকরী ট্রান্সফরমারের টার্নস অনুপাত (বা ভোল্টেজ অনুপাত) পরীক্ষা করা বাধ্যতামূলক। এই পরীক্ষাটি ট্রান্সফরমারের টার্নস অনুপাতের নির্ভুলতা, ট্যাপ চেঞ্জারের কার্যকারিতা, ইন্টার-টার্ন শর্ট সার্কিটের উপস্থিতি এবং ট্রান্সফরমারের সমান্তরাল অপারেশনের সম্ভাবনা যাচাই করে। ঐতিহ্যবাহী টার্নস অনুপাত ব্রিজগুলি সহজে বোধগম্য নয় এমন রিডিং প্রদান করে এবং পর্যায়-অনুযায়ী পরিমাপের প্রয়োজন হয়। বিপরীতে, টার্নস অনুপাত পরীক্ষক সহজ, স্বজ্ঞাত অপারেশনের মাধ্যমে এই সীমাবদ্ধতাগুলি সমাধান করে; এটি একটি থ্রি-ফেজ নির্ভুলতা ইনভার্টার পাওয়ার সাপ্লাই অন্তর্ভুক্ত করে, যা দ্রুত পরীক্ষা এবং উচ্চ পরিমাপের নির্ভুলতা সক্ষম করে।

কার্যকরী বৈশিষ্ট্য

(১). যন্ত্রটি পরিমাপের ভোল্টেজ হিসাবে একক-ফেজ মেইন পাওয়ার সাপ্লাইয়ের পরিবর্তে থ্রি-ফেজ নির্ভুলতা ইনভার্টার পাওয়ার সাপ্লাই গ্রহণ করে, যা পরিমাপের সময় মেইন ভোল্টেজের হারমোনিক প্রভাব দূর করে এবং পরিমাপকে আরও নির্ভুল করে তোলে। যখন কার্যকরী পাওয়ার সাপ্লাই একটি জেনারেটর হয়, তখন এর কোনো প্রভাব থাকে না।

(২). পরীক্ষার গতি উন্নত করতে, ইন্টারফেজ কোণ পরিমাপ করতে এবং স্বয়ংক্রিয়ভাবে ট্রান্সফরমার ওয়্যারিং গ্রুপ ০-১১ সনাক্ত করতে থ্রি-ফেজ আউটপুট ভোল্টেজ গ্রহণ করা হয়।

(৩). এটি বিভিন্ন ধরণের ট্রান্সফরমারের জন্য প্রযোজ্য, বিশেষ করে Z-টাইপ ট্রান্সফরমার, রেকটিফায়ার ট্রান্সফরমার, গ্রাউন্ডিং ট্রান্সফরমার, বৈদ্যুতিক ফার্নেস ট্রান্সফরমার, ফেজ-শিফটিং ট্রান্সফরমার, ব্যালেন্স ট্রান্সফরমার এবং অন্যান্য ট্রান্সফরমারের পরিমাপের জন্য। পরিমাপের পরামিতিগুলি সবচেয়ে ব্যাপক।

(৪). স্ব-নির্মিত নির্ভুলতা থ্রি-ফেজ ইনভার্টার পাওয়ার সাপ্লাই গ্রহণ করা হয়, যার উচ্চ এবং নিম্ন ভোল্টেজ বিপরীত সংযোগ সুরক্ষা, ট্রান্সফরমার টার্ন টু টার্ন শর্ট সার্কিট সুরক্ষা, ট্যাপ চেঞ্জার খোলা এবং বন্ধ হওয়ার ব্যর্থতা সুরক্ষা এবং আউটপুট ফুল শর্ট সার্কিট সুরক্ষা রয়েছে যা যন্ত্রের স্থিতিশীলতা বাড়ায়।

(৫). রেট করা প্যারামিটার ইনপুট করার পরে, এটি স্বয়ংক্রিয়ভাবে ট্রান্সফরমার অনুপাত, ত্রুটি মান এবং ট্যাপ চেঞ্জারের ট্যাপ করার অবস্থান পরিমাপ করতে পারে। বিশেষ করে অসমমিত ট্যাপযুক্ত ট্যাপ চেঞ্জারের জন্য, এটি ট্রান্সফরমার ট্যাপ চেঞ্জারের সঠিক অবস্থানও নির্ভুলভাবে পরিমাপ করতে পারে। এটি সর্বাধিক ৯৯টি ট্যাপযুক্ত পয়েন্ট সহ ট্যাপ চেঞ্জার পরিমাপ করতে পারে।

(৬). এটি মডুলার ডিসপ্লে সহ ৭-ইঞ্চি উচ্চ-সংজ্ঞা কালার টাচ স্ক্রিন এলসিডি গ্রহণ করে। প্রতিটি অপারেশনাল পদক্ষেপের জন্য চীনা প্রম্পট রয়েছে। নির্দেশিকা ছাড়াই শুধুমাত্র এলসিডি প্রম্পটগুলি দেখেই যন্ত্রের অপারেশন সম্পন্ন করা যেতে পারে।

(৭). যন্ত্রটিতে প্রিন্ট আউটপুট, ইউএসবি ফ্ল্যাশ ডিস্ক ইন্টারফেস এবং RS232 ইন্টারফেস উভয়ই রয়েছে, যা পেপারলেস অফিসের জন্য সুবিধাজনক।

(৮). ক্ষেত্র পরীক্ষার সুবিধার্থে ঠান্ডা এবং তাপমাত্রা প্রতিরোধ, সিলিং এবং জলরোধী, পতন এবং শক প্রতিরোধের সাথে মাল্টি-ফাংশনাল ইঞ্জিনিয়ারিং প্লাস্টিক বক্স গ্রহণ করা হয়।

থ্রি ফেজ ট্রান্সফরমার y-d-11, ভোল্টেজ কম্বিনেশন ১১০ ± ৮ × ১.২৫% / ১০.৫ ট্রান্সফরমার। চিত্র ৬ অনুযায়ী তারের সংযোগ করুন।
