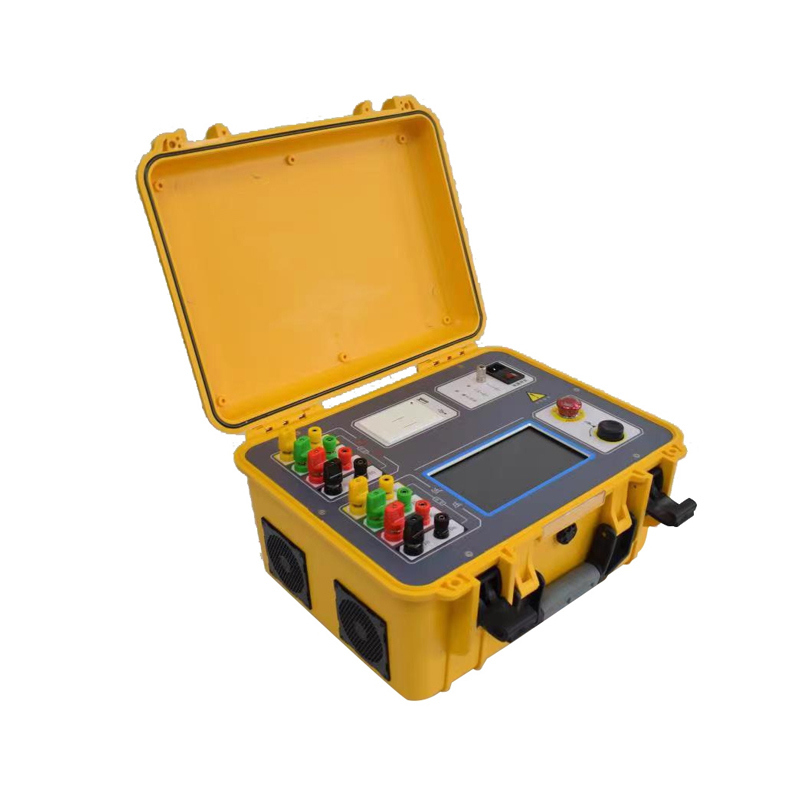

থ্রি ফেজ ডিসি রেজিস্ট্যান্স টেস্টার XHZ1320AX
এক্সএইচজেড 1320 এএক্স থ্রি ফেজ ডিসি রেজিস্ট্যান্স টেস্টারটি ট্রান্সফরমার ডিসি রেজিস্ট্যান্স পরিমাপের জন্য উন্নত পরবর্তী প্রজন্মের দ্রুত পরীক্ষার যন্ত্র।তিন ধাপের পরীক্ষা (Ynএই নতুন প্রজন্মের দ্রুত পরীক্ষার ডিভাইসটি উচ্চ গতির বড় পাওয়ার ট্রান্সফরমারগুলির ডিসি প্রতিরোধের পরিমাপের জন্য আদর্শ।উচ্চ নির্ভুলতা এবং একটি বিস্তৃত পরিমাপ পরিসীমাএকবার সমস্ত পরীক্ষার তারগুলি সংযুক্ত হয়ে গেলে, সমস্ত ডিসি প্রতিরোধের পরীক্ষার আইটেমগুলি তারগুলি পুনরায় সামঞ্জস্য না করেই সম্পন্ন করা যেতে পারে।
অ্যাপ্লিকেশন এবং লক্ষ্য শ্রোতাঃট্রান্সফরমার প্রস্তুতকারকদের জন্য ডিজাইন করা হয়েছে (অর্ধ-সমাপ্ত এবং সমাপ্ত পণ্য বিতরণ পরিদর্শন), বিদ্যুৎ উৎপাদন এবং সরবরাহ ইউটিলিটি (প্রতিরোধমূলক রক্ষণাবেক্ষণ পরীক্ষা),সাবস্টেশন কমিশনিং টিম (ইনস্টলেশন এবং হস্তান্তর গ্রহণ পরীক্ষা), তৃতীয় পক্ষের বৈদ্যুতিক পরীক্ষার ইনস্টিটিউট, এবং রেল, খনি এবং ধাতুশিল্পের শিল্প উদ্ভিদগুলির জন্য যা বড় পাওয়ার ট্রান্সফরমারগুলির দ্রুত ডিসি রোলিং প্রতিরোধের যাচাইয়ের প্রয়োজন।
মূল বৈশিষ্ট্যাবলী
| আউটপুট বর্তমান |
একক ফেজঃ 20A, 10A, 5A, 1A, 0.1A, 10mA, <1mA
তিন ধাপঃ ১০এ+১০এ, ৫এ+৫এ, ১এ+১এ, ০.১এ+০.১এ |
| পরিমাপ পরিসীমা (একক পর্যায়) |
20A গিয়ারঃ 0.5mΩ~1Ω; 10A গিয়ারঃ 1.0mΩ~2Ω; 5A গিয়ারঃ 10mΩ~4Ω; 1A গিয়ারঃ 0.1Ω~20Ω; 0.1A গিয়ারঃ 2.0Ω~200Ω; 10mA গিয়ারঃ 50Ω~2kΩ; <1mA গিয়ারঃ 500Ω~25kΩ |
| পরিমাপ পরিসীমা (তিন ধাপ) |
10A+10A: 0.5mΩ~0.8Ω; 5A+5A: 10mΩ~1.6Ω; 1A+1A: 0.1Ω~8.0Ω; 0.1A+0.1A: 2.0Ω~80Ω |
| সঠিকতা |
± ((পাঠ্য × ০.২% + ২টি সংখ্যা) |
| উইন্ডিং টেস্ট মোড |
ইয়ান, ওয়াই এবং ডেল্টা (ডেল্টা) রোলিং; ভারসাম্যহীনতার হার গণনা সহ তিন-ফেজ একযোগে পরীক্ষা |
| স্থিতিশীলতার বিচার |
ডেটা ভুল পাঠ্য রোধ করার জন্য 5s, 15s এবং 30s এর মধ্যে প্রতিরোধের পরিবর্তনের হারের স্বয়ংক্রিয় হিসাব |
| প্রদর্শন |
7 ইঞ্চি শিল্প সত্য রঙের ক্যাপাসিটিভ টাচ স্ক্রিন (1024×600); পূর্ণ টাচ কন্ট্রোল বা জগ ডায়ালের মাধ্যমে দ্বৈত অপারেশন |
| তথ্য সঞ্চয়স্থান |
200 গ্রুপের অন্তর্নির্মিত স্টোরেজ; ইউএসবি ডিস্কের মাধ্যমে ব্যাপক তথ্য সঞ্চয় (FAT/FAT32) |
| প্রিন্টার |
পরীক্ষার রিপোর্ট মুদ্রণের জন্য অন্তর্নির্মিত তাপ প্রিন্টার |
| সুরক্ষা |
৩৮০ ভোল্ট পাওয়ারে ভুল সংযোগ, ব্যাক ইলেক্ট্রোমোটিক ফোর্স, সংযোগ বিচ্ছিন্নতা, বিদ্যুৎ ব্যর্থতা এবং খারাপ গ্রাউন্ডিং সুরক্ষা |
| পাওয়ার সাপ্লাই |
AC220V±10%, 50/60Hz |
| অপারেটিং তাপমাত্রা |
-১০°সি থেকে ৫০°সি |
| আপেক্ষিক আর্দ্রতা |
< ৯০%, অ-কন্ডেনসিং |
| মাত্রা |
৪০০×৩১৫×২২৩ মিমি |
| ওজন |
৯ কেজি |
উন্নত বৈশিষ্ট্য
- Y-টাইপ, Y-টাইপ এবং ডেল্টা-টাইপ রোলিংগুলি স্বয়ংক্রিয়ভাবে ভারসাম্যহীনতার হার গণনা করে একইভাবে তিনটি পর্যায়ে পরীক্ষা করা হয়
- সর্বাধিক আউটপুট বর্তমান 20A এবং পরিমাপ পরিসীমা 25kΩ পর্যন্ত প্রায় সব সাইট এবং সাইটের বাইরে পরীক্ষার চাহিদা আবরণ
- বড় ট্রান্সফরমারগুলির দ্রুত এবং নির্ভরযোগ্য পরিমাপের জন্য স্যাচুরেবল চৌম্বকীয় সার্কিট পদ্ধতি এবং ডিগুসিং ফাংশন একীভূত করা
- ডেটা ভুলভাবে পড়া রোধ করার জন্য 5s, 15s এবং 30s এর মধ্যে প্রতিরোধের পরিবর্তনের হারের মাধ্যমে স্বয়ংক্রিয় স্থিতিশীলতা বিচার
- ৩৮০ ভোল্ট ভুল সংযোগ, বিপরীত বৈদ্যুতিন শক্তি, সংযোগ বিচ্ছিন্নতা, বিদ্যুৎ ব্যর্থতা এবং খারাপ গ্রাউন্ডিংয়ের বিরুদ্ধে সম্পূর্ণ সুরক্ষা
- পূর্ণ টাচ কন্ট্রোল বা জগ ডায়াল দ্বারা দ্বৈত অপারেশন সহ 7 ইঞ্চি শিল্প সত্য রঙের স্ক্রিন
- অন্তর্নির্মিত তাপীয় প্রিন্টার, 200 গ্রুপ স্থানীয় ডেটা স্টোরেজ এবং ভর ইউএসবি ডিস্ক স্টোরেজ
- পরীক্ষার তারগুলি একবার সংযুক্ত করুন তারগুলি পুনরায় সামঞ্জস্য না করেই সমস্ত ডিসি প্রতিরোধের পরীক্ষার আইটেমগুলি সম্পূর্ণ করতে
প্রায়শই জিজ্ঞাসিত প্রশ্ন
Q1: XHZ1320AX তিন-ফেজ ডিসি প্রতিরোধ পরীক্ষকের সর্বাধিক আউটপুট বর্তমান কী?
এক-ফেজ আউটপুট বর্তমান 20A থেকে <1mA (20A, 10A, 5A, 1A, 0.1A, 10mA এবং <1mA গিয়ার), যখন তিন-ফেজ আউটপুট 10A+10A, 5A+5A, 1A+1A এবং 0.1A+0.1A সমর্থন করে,বড় ও ছোট পাওয়ার ট্রান্সফরমার উভয়ই আবৃত.
প্রশ্ন 2: কোন প্রকারের ঘূর্ণন সংযোগ পরীক্ষা করা যেতে পারে?
Yn-type, Y-type এবং Delta-type windings সব পরীক্ষা করা যেতে পারে। তিন-ফেজ একযোগে পরীক্ষা সমর্থিত এবং তিনটি ফেজের অসমতা হার স্বয়ংক্রিয়ভাবে গণনা করা হয়,যা ক্ষেত্রের পরীক্ষার দক্ষতা ব্যাপকভাবে উন্নত করে.
প্রশ্ন 3: পরীক্ষক কি ডিগ্যাসিং সমর্থন করে?
হ্যাঁ, এই যন্ত্রটি একটি স্যাচুরেবল চৌম্বকীয় সার্কিট পদ্ধতি এবং একটি ডিগ্যাসিং ফাংশনকে একত্রিত করেছে,পরীক্ষার নির্ভুলতার উপর অবশিষ্ট চৌম্বকীয় প্রভাবগুলি নির্মূল করার সময় এটিকে বড় ট্রান্সফরমারগুলির দ্রুত ডিসি প্রতিরোধের পরিমাপের জন্য আদর্শ করে তোলে.
প্রশ্ন ৪ঃ সাইটে নিরাপত্তার জন্য কী কী সুরক্ষা ব্যবস্থা রয়েছে?
পরীক্ষক 380 ভোল্ট পাওয়ারের ভুল সংযোগ, ব্যাক ইলেক্ট্রোমোটিক ফোর্স, পরীক্ষার তারের সংযোগ বিচ্ছিন্নতা, হঠাৎ বিদ্যুৎ ব্যর্থতা এবং খারাপ গ্রাউন্ডিংয়ের বিরুদ্ধে ব্যাপক সুরক্ষা প্রদান করে।কঠোর ক্ষেত্রের পরিবেশে নিরাপদ অপারেশন নিশ্চিত করা.
Q5: পরীক্ষার ফলাফলগুলি কীভাবে সংরক্ষণ এবং মুদ্রণ করা হয়?
পরীক্ষার তথ্যের ২০০ টি পর্যন্ত গ্রুপ স্থানীয়ভাবে সংরক্ষণ করা যেতে পারে এবং ইউএসবি ইন্টারফেসের মাধ্যমে (FAT/FAT32 ফর্ম্যাট ইউএসবি ডিস্ক) ভর ডেটা এক্সপোর্ট করা যেতে পারে।একটি অন্তর্নির্মিত তাপীয় প্রিন্টার কাজ সাইটে তাত্ক্ষণিক পরীক্ষা রিপোর্ট মুদ্রণ করতে পারবেন.
