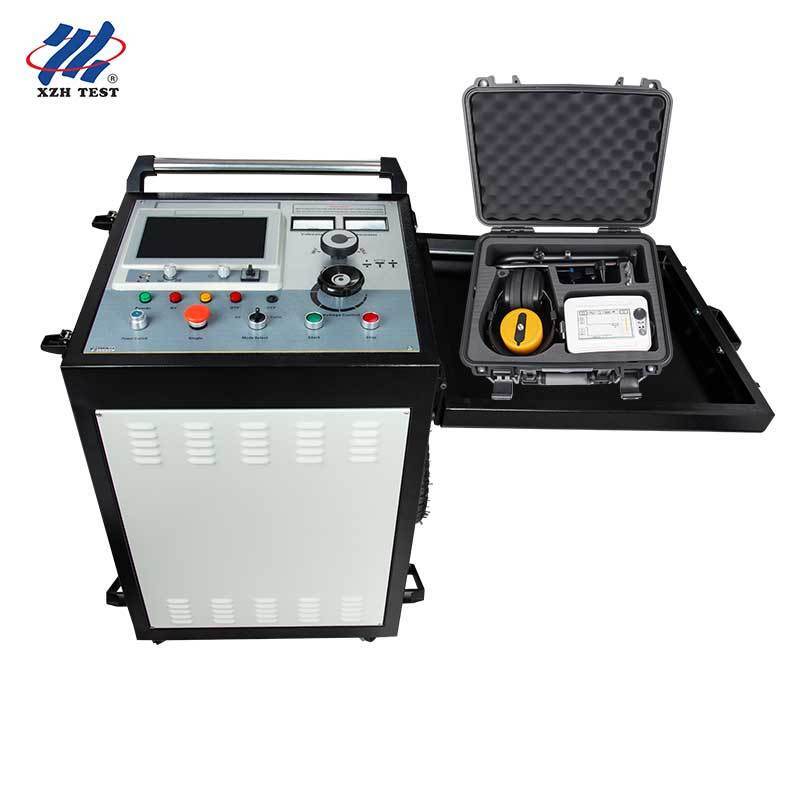

প্রধান বিচ্ছিন্নতা ত্রুটিযুক্ত পাওয়ার ক্যাবলগুলির জন্য 35kV এবং এর নীচে পোর্টেবল ক্যাবল ত্রুটি অবস্থান সিস্টেম

প্রধান বিচ্ছিন্নতা ত্রুটিযুক্ত পাওয়ার ক্যাবলগুলির জন্য 35kV এবং এর নীচে পোর্টেবল ক্যাবল ত্রুটি অবস্থান সিস্টেম

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	XZH TEST
সাক্ষ্যদান:	CE ISO
মডেল নম্বার:	XHHV535-4TSB+XHDD503E

বিস্তারিত তথ্য

উৎপত্তি স্থল:

পরিচিতিমুলক নাম:

XZH TEST

সাক্ষ্যদান:

CE ISO

মডেল নম্বার:

XHHV535-4TSB+XHDD503E

পণ্যের নাম:

তারের ত্রুটি অবস্থান সেট

ইমপালস ভোল্টেজ:

0-35kv

উচ্চ চাপ আংশিক চাপ:

স্রাব শক্তি:

2048 জে

প্রভাব শক্তি:

2000W

শক্তি:

ইলেকট্রনিক

বিশেষভাবে তুলে ধরা:

High Light

বিশেষভাবে তুলে ধরা:

35kV পোর্টেবল কেবল ফল্ট লোকেটার

পাওয়ার ক্যাবলের বিচ্ছিন্নতা ত্রুটি সনাক্তকারী

পোর্টেবল ক্যাবল ত্রুটি অবস্থান সিস্টেম

Trading Information

ন্যূনতম চাহিদার পরিমাণ:

1SET

মূল্য:

আলোচনাযোগ্য

প্যাকেজিং বিবরণ:

কাঠের প্যাকেজিং

ডেলিভারি সময়:

৫-৮ কার্যদিবস

পরিশোধের শর্ত:

টি/টি

যোগানের ক্ষমতা:

2000 গ্রুপ/বছর

পণ্যের বর্ণনা

পণ্যের সংক্ষিপ্ত বিবরণ

The XZH TEST 35kV and Below Portable Cable Fault Location System (Model XHHV535-4TSB + XHDD503E) is a fully integrated diagnostic solution engineered for power cable networks operating at voltage levels up to 35 kVএই সিস্টেমটি একটি সমন্বিত ক্ষেত্র প্ল্যাটফর্মে একটি ৪০০ মেগাহার্টজ টিডিআর ক্যাবল ত্রুটি প্রাক-লোকেটরকে একটি উন্নত শাব্দ-চৌম্বকীয় সিঙ্ক্রোনাইজেশন পিনপয়েন্টার এবং একটি ২০৪৮জে উচ্চ-ভোল্টেজ পালস জেনারেটরের সাথে একত্রিত করে।ইউটিলিটি রক্ষণাবেক্ষণ কর্মীদের জন্য ডিজাইন করা, বৈদ্যুতিক ঠিকাদার, এবং শিল্প সেবা দল,এটি সম্পূর্ণ ত্রুটি-অবস্থান কর্মপ্রবাহকে আচ্ছাদিত করে ️ আইসোলেশন পরীক্ষা এবং প্রাক-অবস্থান থেকে সঠিকভাবে সনাক্তকরণের মাধ্যমে মেরামতের পরে যাচাইকরণের মাধ্যমে ️ সরবরাহ 0১২০ কিলোমিটার এবং তারের দৈর্ঘ্য অতিক্রম করার জন্য.০.৭ মিটার প্রাক-অবস্থান রেজোলিউশন এবং ≤০.১ মিটার চূড়ান্ত অবস্থান নির্ধারণের নির্ভুলতা।

সিস্টেম কনফিগারেশন

পণ্যের নাম	মডেল	Qty	মূল দক্ষতা
ক্যাবল ত্রুটি প্রাক-লোকেটর	XHHV535-4TSB অন্তর্নির্মিত	1	৪০০ মেগাহার্টজ টিডিআর + টাচ-স্ক্রিন কন্ট্রোলার, ≥১২০ কিলোমিটার ব্যাপ্তি, অন্তর্নির্মিত ১০.৪ এএইচ লিথিয়াম-আয়ন ব্যাটারি
হাই ভোল্টেজ ইমপলস জেনারেটর	XHHV535-4TSB	1	০৩২ কিলোভোল্ট ৩-গিয়ার, ২০৪৮ জে ওভারজার্জ এনার্জি, অটো/ম্যানুয়াল ওভারজার্জ, ≤১২০ কেজি
ক্যাবল ত্রুটি পিনপয়েন্টার	XHDD503E	1	অ্যাকোস্টিক-ম্যাগনেটিক সিঙ্ক্রোনাইজেশন, ≤0.1 মিটার নির্ভুলতা, 16 স্তরের লাভ, আইপি-রেটড

সিস্টেম উপাদান

1. এক্সএইচএইচভি৫৩৫-৪টিএসবি ক্যাবল ত্রুটি প্রাক-লোকেটর + এইচভি ইমপলস জেনারেটর

ইন্টিগ্রেটেড টিডিআর কন্ট্রোলার এবং 2048J সার্জ এনার্জি সোর্স

কোর কন্ট্রোল ইউনিট একটি একক পোর্টেবল প্যাকেজে একটি অন্তর্নির্মিত 3-গিয়ার উচ্চ-ভোল্টেজ ইমপ্লান্ট জেনারেটরের সাথে একটি 400 মেগাহার্টজ টিডিআর ক্যাবল ত্রুটি প্রাক-লোকেটরকে সংহত করে।প্রাক-লোকেটারে একটি টাচ-স্ক্রিন ইন্টারফেস রয়েছে, একক চিপ মাইক্রোকন্ট্রোলার কেন্দ্রীয় নিয়ন্ত্রণ, এবং একটি অন্তর্নির্মিত 10.4 Ah লিথিয়াম ব্যাটারি ক্ষেত্র অপারেশন 5 ঘন্টা প্রদান।একটি স্বাধীন বিচ্ছিন্ন পাওয়ার সাপ্লাই সিস্টেম ইমপ্লান্স স্রাব সময় হস্তক্ষেপ প্রতিরোধ করেইন্টিগ্রেটেড এইচভি পলস জেনারেটর স্বয়ংক্রিয় 4 সেকেন্ডের সার্জ সাইক্লিং এবং ম্যানুয়াল ওভাররাইডের সাথে তিনটি সুইচযোগ্য ভোল্টেজ স্তরে (8 কেভি / 16 কেভি / 32 কেভি) 02048 জে সরবরাহ করে।নিম্ন প্রতিরোধের জন্য উপযুক্ত, শর্ট সার্কিট, ওপেন সার্কিট, উচ্চ প্রতিরোধের ফুটো এবং ফ্ল্যাশওভার ত্রুটিগুলি 35 কেভি পর্যন্ত সমস্ত ক্যাবল ধরণের।

নমুনা সংগ্রহের ঘনত্বঃ১ মেগাহার্টজ ∙ ৪০০ মেগাহার্টজ
রেঞ্জ রেঞ্জঃ≥১২০ কিমি (১০টি নির্বাচনযোগ্য ব্যাপ্তি)
ন্যূনতম রেজোলিউশনঃ0.07 মিটারব্লাইন্ড জোনঃ≤ ১০ মিটার
জর্জ ভোল্টেজঃ০৮ কিলোভোল্ট / ০১৬ কিলোভোল্ট / ০৩২ কিলোভোল্ট (তিনটি গিয়ার)
স্রাব শক্তিঃ২০৪৮ জে।সার্জ পাওয়ার:২ কেভিএ
ব্যাটারি:10.4 Ah লিথিয়াম-আয়ন, ~ 2 ঘন্টা চার্জ, 5 ঘন্টা রানটাইম
ওজনঃ≤১২০ কেজি।তাপমাত্রাঃ-২০°সি ∙ +৫০°সি

2. এক্সএইচডিডি৫০৩ই ∙ ক্যাবল ত্রুটি পিনপয়েন্টার

অ্যাকোস্টিক-ম্যাগনেটিক সিঙ্ক্রোনাইজেশন ≤0.1 মিটার যথার্থতা

পেশাগত ডিজিটাল পয়েন্টার ব্যবহার করে অ্যাকোস্টিক-চৌম্বকীয় সিঙ্ক্রোনাইজেশন সঠিক ত্রুটি স্থানীয়করণের জন্য. যখন এইচভি পালস জেনারেটর surge impulses প্রয়োগ করে, ত্রুটি পয়েন্ট কম্পন তরঙ্গ উত্পাদন,শব্দ তরঙ্গ, এবং বৈদ্যুতিন চৌম্বকীয় তরঙ্গ ফ্ল্যাশওভার স্রাব মাধ্যমে.এবং হোস্ট ইউনিট বুদ্ধিমান প্রক্রিয়াকরণ এবং বাস্তব সময়ে শাব্দ চৌম্বক সময় পার্থক্য প্রদর্শন. চারটি নির্বাচনযোগ্য ফিল্টার মোড (অল-পাস, লো-পাস, হাই-পাস, ব্যান্ড-পাস) এবং 16-স্তরের আউটপুট লাভ (0 ₹ 112 ডিবি) সহ, এটি বিভিন্ন ক্ষেত্রের পরিবেশের সাথে খাপ খায়।অপারেটর সঠিক ত্রুটির অবস্থান চিহ্নিত করে.১ মিটার সরাসরি তারের ০ ০ ০ ০ ০ ০ ০ ০ ০ ০ ০ ০ ০

পজিশনিং সঠিকতাঃ≤0.1 মিটার।স্টেপ ভোল্টেজঃ≤0.5 মিটার।পথঃ≤0.5 মিটার
ফিল্টার মোডঃঅল-পাস (১০০৬০০ হার্জ), লো-পাস (১০০৩০০ হার্জ), হাই-পাস (১৬০৬০০ হার্জ), ব্যান্ড-পাস (২০০৬০০ হার্জ)
আউটপুট লাভঃ১৬ টি স্তর (০১১২ ডিবি) ।প্রতিবন্ধকতাঃ৩৫০ ওএম
চ্যানেল সমন্বয়ঃশব্দ, চৌম্বকীয় এবং ভোল্টেজের জন্য 8 টি স্তর
ব্যাটারি:4×18650 লিথিয়াম, >8 ঘন্টা স্ট্যান্ডবাই
মাত্রা:৪২৮ এল × ৩৫০ ডাব্লু × ২৩০ এইচ মিমি।ওজনঃ৭ কেজি
তাপমাত্রাঃ-২৫ ডিগ্রি সেলসিয়াস ∙ +৬৫ ডিগ্রি সেলসিয়াসআর্দ্রতা:≤৯০%

সম্পূর্ণ সিস্টেম স্পেসিফিকেশন

প্যারামিটার	স্পেসিফিকেশন
সিস্টেম মডেল	XHHV535-4TSB + XHDD503E
টিডিআর নমুনা সংগ্রহের ফ্রিকোয়েন্সি	১ মেগাহার্টজ ∙ ৪০০ মেগাহার্টজ
স্থান নির্ধারণের আগে ব্যাপ্তি	≥১২০ কিমি
স্থান নির্ধারণের আগে সিদ্ধান্ত	0.07 মি (অন্ধ অঞ্চল ≤10 মি)
পরিমাপের ত্রুটি	≤±(০.৫%×L+১ মিটার)
সঠিকতা নির্ণয় করা	≤0.1 মিটার
জর্জ ভোল্টেজ	০৮ কিলোভোল্ট / ০১৬ কিলোভোল্ট / ০৩২ কিলোভোল্ট (তিনটি গিয়ার)
স্রাব শক্তি	2,048 J (4 μF/32 kV, 16 μF/16 kV, 64 μF/8 kV)
টার্গেট ক্যাবল ভোল্টেজ	৩৫ কিলোভোল্ট এবং তার নিচে পাওয়ার ক্যাবল
ব্র্যান্ড	XZH টেস্ট
উৎপত্তি	চীন
সার্টিফিকেশন	সিই, আইএসও

সম্পূর্ণ ত্রুটি অবস্থান ওয়ার্কফ্লো

ক্যাবল আইসোলেশন টেস্ট & ফল্ট চরিত্রগতকরণত্রুটির উপস্থিতি নিশ্চিত করতে এবং ত্রুটির ধরন চিহ্নিত করার জন্য প্রাথমিক বিচ্ছিন্নতা প্রতিরোধের পরিমাপ সম্পাদন করুনঃ নিম্ন প্রতিরোধ, উচ্চ প্রতিরোধ, শর্ট সার্কিট, ওপেন সার্কিট বা ফ্ল্যাশওভার।
ত্রুটির পূর্বনির্ধারিত অবস্থান (XHHV535-4TSB TDR)ইন্টিগ্রেটেড টিডিআর প্রাক-লোকেটরটি সংযুক্ত করুন এবং ত্রুটির বৈশিষ্ট্যগুলির উপর ভিত্তি করে সর্বোত্তম পরীক্ষার পদ্ধতিটি নির্বাচন করুন। নিম্ন-প্রতিরোধ / খোলা ত্রুটির জন্য এলভি ইমপ্লাস বা উচ্চ-প্রতিরোধের ত্রুটির জন্য এইচভি ফ্ল্যাশওভার ব্যবহার করুন।অটোমেটিক ওয়েভফর্ম ক্যাপচার ≥120 কিলোমিটার পরিসরে সেকেন্ডের মধ্যে ত্রুটি দূরত্ব সনাক্ত করে.
জর্জ ইমপলস জেনারেশন (XHHV535-4TSB HV ইউনিট)নির্বাচন করা ভোল্টেজ স্তরে পর্যায়ক্রমিক উচ্চ-ভোল্টেজ সার্জ প্রয়োগ করুন ত্রুটি পয়েন্টে ফ্ল্যাশওভার স্রাব তৈরি করতে।স্বয়ংক্রিয় 4 সেকেন্ডের চক্র পিনপয়েন্টারের জন্য ধ্রুবক শব্দের এবং ইলেক্ট্রোম্যাগনেটিক সংকেত উত্পাদন নিশ্চিত করে.
রুট ট্র্যাকিং এবং মার্কিংবৈদ্যুতিন চৌম্বকীয় সংকেত সনাক্তকরণ ব্যবহার করে স্থল পৃষ্ঠের উপর তারের পথটি অনুসরণ করুন এবং নির্দিষ্টকরণ পর্যায়ে গাইড করার জন্য রুটটি চিহ্নিত করুন। খনন পরিকল্পনা জন্য মূল পথ পয়েন্টগুলিতে কবর গভীরতা পরিমাপ করুন।
সঠিক পয়েন্টিং (XHDD503E)আউস্টিক-ম্যাগনেটিক পয়েন্টার দিয়ে চিহ্নিত ক্যাবল রুট হাঁটা।মনিটর 4 একই সময়ে সময় পার্থক্য প্রদর্শন করে ️ বিন্দু যেখানে শব্দের-ম্যাগনেটিক সময় বিলম্ব শূন্য কাছাকাছি সরাসরি ত্রুটি উপরে, ≤0.1 মিটার
ক্যাবল মেরামত ও যাচাইকরণচিহ্নিত বিন্দুতে সঠিকভাবে খনন করুন, তারের মেরামত করুন এবং অপারেশনাল অখণ্ডতা নিশ্চিত করার জন্য একটি চূড়ান্ত নিরোধক পরীক্ষার সাথে পরিষেবা পুনরুদ্ধার যাচাই করুন।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: এই সিস্টেমটি কোন ক্যাবল টাইপ এবং ভোল্টেজ স্তর পরীক্ষা করতে পারে?

এক্সএইচএইচভি 535-4 টিএসবি সিস্টেমটি 35 কিলোভোল্ট বা তার নিচে পাওয়ার ক্যাবলগুলির জন্য ডিজাইন করা হয়েছে। এটি এক্সএলপিই, পিআইএলসি এবং ইপিআর সহ সমস্ত সাধারণ নিরোধক প্রকারগুলি পরিচালনা করে।3-গিয়ার ওভারজোল ভোল্টেজ (8/16/32 কেভি) অপারেটরদের ক্যাবলের ভোল্টেজ শ্রেণীর সাথে ইমপ্লান্ট শক্তি মেলে, 35 কিলোভোল্ট ট্রান্সমিশন ফিডারগুলির জন্য সর্বাধিক আউটপুট ০ নির্ভরযোগ্য ত্রুটি কন্ডিশনার নিশ্চিত করার সময় বিচ্ছিন্নতা চাপ প্রতিরোধ করে।

প্রশ্ন ২ঃ এক্সএইচডিডি৫০৩ই কীভাবে ≤০.১ মিটার সঠিকতা অর্জন করে?

এক্সএইচডিডি৫০৩ই অ্যাকোস্টিক-ম্যাগনেটিক সিঙ্ক্রোনাইজেশন ব্যবহার করে যখন এইচভি সার্জ জেনারেটর ত্রুটি পয়েন্টে ফ্ল্যাশওভার সৃষ্টি করে,শাব্দ (ভিবিটেশন/শব্দ) এবং ইলেক্ট্রোম্যাগনেটিক তরঙ্গ বিভিন্ন গতিতে বাইরে ছড়িয়ে পড়ে. পিনপয়েন্টারের গ্রাউন্ড সেন্সর উভয় সংকেত একসাথে ক্যাপচার করে। হোস্ট সময়-বৈষম্যের ডেটা প্রক্রিয়া করে এবং 4 টি রিয়েল-টাইম রিডিং প্রদর্শন করে।অপারেটর ত্রুটির উপরে সরাসরি এগিয়ে যাওয়ার সময়, সময়ের পার্থক্য শূন্যের কাছাকাছি। 16 স্তরের লাভ (0 ¢ 112 ডিবি) এবং 4 টি নির্বাচনযোগ্য ফিল্টার মোডের সাথে একত্রিত, এই পদ্ধতিটি এমনকি গোলমালপূর্ণ পরিবেশে ≤0.1 মিটার নির্ভুলতা অর্জন করে।

প্রশ্ন ৩ঃ এই সিস্টেমটি কি মাঠে ব্যবহারের জন্য সত্যিই বহনযোগ্য?

হ্যাঁ। XHHV535-4TSB ইন্টিগ্রেটেড ইউনিটটি একটি কমপ্যাক্ট ফর্ম ফ্যাক্টর সহ ≤120 কেজি ওজনের, এটি মোবাইল ফিল্ড ক্রুদের জন্য হালকা ট্রাক বা ভ্যান দ্বারা পরিবহনযোগ্য করে তোলে। প্রাক-লোকেটর একটি অন্তর্নির্মিত 10 এ কাজ করে।৪ এএইচ লিথিয়াম ব্যাটারি (৫ ঘণ্টার রানটাইম), যাতে ক্যাবল টেস্টিং সরাসরি পৌঁছানোর পরে নেট পাওয়ারের প্রয়োজন ছাড়াই শুরু করা যায়। এক্সএইচডিডি 503 ই পিনপয়েন্টার 4 × 18650 লিথিয়াম ব্যাটারি (> 8 ঘন্টা স্ট্যান্ডবাই) সহ মাত্র 7 কেজি ওজন করে,জমি পরিদর্শন কর্মের সম্প্রসারণ সম্ভব করেসম্পূর্ণ সিস্টেমটি কয়েক মিনিটের মধ্যে একটি ছোট ক্রু দ্বারা সেট আপ এবং অপারেশনাল করা যেতে পারে।

প্রশ্ন 4: কোন প্রশিক্ষণ এবং বিক্রয়োত্তর সহায়তা প্রদান করা হয়?

এক্সজেডএইচ টেস্ট প্রতিটি সিস্টেমের সাথে বিস্তৃত ইংরেজি ভাষার ব্যবহারকারীর ম্যানুয়াল সরবরাহ করে। অন সাইট কমিশনিং এবং অপারেটর প্রশিক্ষণ অনুরোধের ভিত্তিতে ব্যবস্থা করা যেতে পারে। ইমেলের মাধ্যমে দূরবর্তী প্রযুক্তিগত সহায়তা,ভিডিও কলআমাদের ইঞ্জিনিয়ারিং টিম অ্যাপ্লিকেশন-নির্দিষ্ট গাইডেন্স, তরঙ্গ আকৃতির ব্যাখ্যা এবং আপনার বিনিয়োগের রিটার্ন সর্বাধিক করতে সমস্যা সমাধানের জন্য সহায়তা করতে উপলব্ধ।

প্রশ্ন 5: ডেলিভারি, প্যাকেজিং এবং ক্রয়ের শর্তগুলি কী কী?

অর্ডার নিশ্চিতকরণের পর স্ট্যান্ডার্ড ডেলিভারি সময় ৫/৮ কার্যদিবস।প্রতিটি সিস্টেম উপাদান নিরাপদ আন্তর্জাতিক শিপিং জন্য অভ্যন্তরীণ ফেনা cushioning সঙ্গে শক্তিশালী রপ্তানি গ্রেড কাঠের ক্ষেত্রে প্যাক করা হয়ন্যূনতম অর্ডার পরিমাণ 1 সেট, টি / টি পেমেন্ট শর্তাবলী সহ। বার্ষিক সরবরাহ ক্ষমতা 2,000 সেট, পৃথক ক্রয় এবং বড় আকারের সংগ্রহ প্রোগ্রামের জন্য উভয়ই উপলব্ধতা নিশ্চিত করে।

প্যাকেজিং ও ডেলিভারি

পয়েন্ট	বিস্তারিত
প্যাকেজ	অভ্যন্তরীণ ফোম মোচিং সহ শক্তিশালী কাঠের কেস
বিতরণ সময়	৫ ∙ ৮ কার্যদিবস
সরবরাহ ক্ষমতা	2,000 সেট প্রতি বছর
ন্যূনতম অর্ডার পরিমাণ	১ সেট
অর্থ প্রদানের শর্তাবলী	টি/টি
