সুনির্দিষ্ট ত্রুটি সনাক্তকরণের জন্য গ্যালভানোমিটার ব্যালেন্স ব্রিজ 10kV আউটপুট সহ উচ্চ-সংবেদনশীলতা কেবল শীথ ফল্ট লোকেটার

সুনির্দিষ্ট ত্রুটি সনাক্তকরণের জন্য গ্যালভানোমিটার ব্যালেন্স ব্রিজ 10kV আউটপুট সহ উচ্চ-সংবেদনশীলতা কেবল শীথ ফল্ট লোকেটার

পণ্যের বিবরণ:

Place of Origin:	China
পরিচিতিমুলক নাম:	XZH TEST
সাক্ষ্যদান:	CE/ISO
Model Number:	XHHG521B+XHHD523L

বিস্তারিত তথ্য

Place of Origin:

China

পরিচিতিমুলক নাম:

XZH TEST

সাক্ষ্যদান:

CE/ISO

Model Number:

XHHG521B+XHHD523L

বিশেষভাবে তুলে ধরা:

High Light

বিশেষভাবে তুলে ধরা:

গ্যালভানোমিটার ব্যালেন্স ব্রিজ সনাক্তকরণ

১০ কেভি উচ্চ সংবেদনশীলতা ত্রুটি সনাক্তকারী

জিরো ব্লাইন্ড এরিয়া ক্যাবলের পরীক্ষা

Trading Information

Minimum Order Quantity:

1 unit

Packaging Details:

wooden packaging

Delivery Time:

5-8 work days

Payment Terms:

T/T

যোগানের ক্ষমতা:

প্রতি বছর 2000 ইউনিট

পণ্যের বর্ণনা

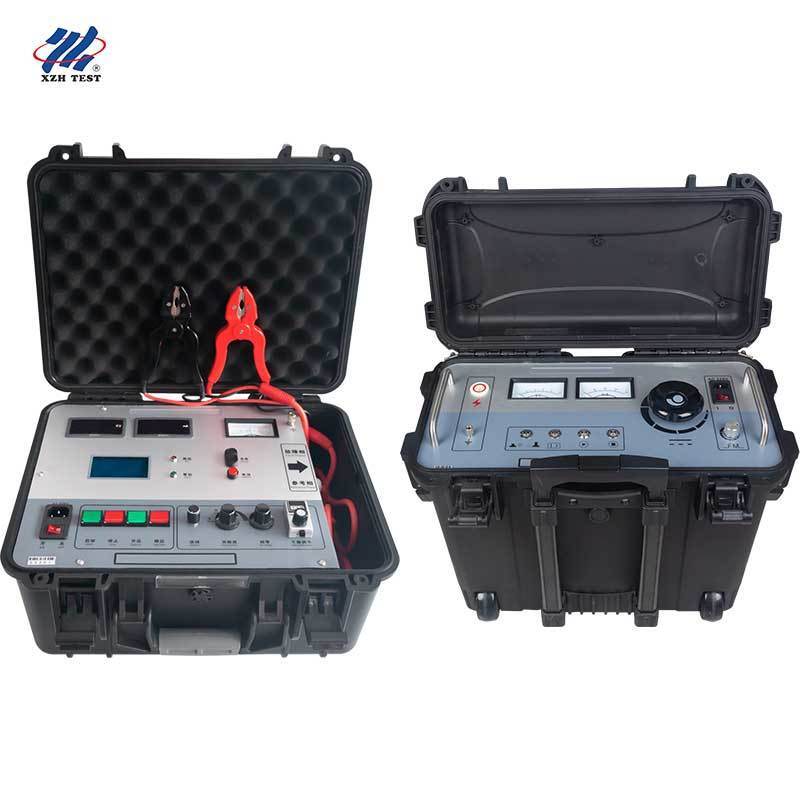

এক্সএইচএইচজি 521 বি ∙ গ্যালভানোমিটার ব্যালেন্স ব্রিজ সিস্টেম

দ্যXHHG521Bএটি একটি সুনির্দিষ্ট ক্যাবল গ্যাভেল ত্রুটি সনাক্তকরণ ইউনিট যা MURRAY ব্রিজ নীতির উপর ভিত্তি করে। একটি উচ্চ সংবেদনশীলতা পরিবর্ধক এবং গ্যালভানোমিটার ভারসাম্য নির্দেশক সিস্টেমের সাথে সজ্জিত,এটি পাওয়ার ক্যাবলগুলির উচ্চ প্রতিরোধের ভাঙ্গনের পয়েন্টগুলি সনাক্ত করতে ব্যতিক্রমী নির্ভুলতা সরবরাহ করে.

মূল বৈশিষ্ট্যগুলির মধ্যে রয়েছে ৫০০০ ভি নো-লোড ভোল্টেজ ১০০ এমএ শর্ট সার্কিট বর্তমান ক্ষমতা সহ,একটি বিশেষ ডাবল-কোর উচ্চ-ভোল্টেজ রাবার তারের চারটি টার্মিনাল প্রতিরোধের পরিমাপ সীসা ত্রুটি দূর করার জন্য, এবং একটি ইন্টিগ্রেটেড 12806 ডিসপ্লে সঙ্গে স্বয়ংক্রিয় তারের দৈর্ঘ্য গণনা. galvanometer ভারসাম্য পদ্ধতি সম্পূর্ণরূপে অন্ধ এলাকা অপসারণ, এটি সংক্ষিপ্ত তারের এবং তারের শেষ কাছাকাছি ত্রুটি জন্য আদর্শ করে তোলে.

±(0.1%·L±1)m অবস্থানের নির্ভুলতার জন্য গ্যালভানোমিটার ভারসাম্য সহ মুরাই ব্রিজ নীতি
উচ্চ প্রতিরোধের ত্রুটির জন্য 100mA শর্ট সার্কিট বর্তমানের সাথে 5000V নো-লোড ভোল্টেজ
সুনির্দিষ্ট ভারসাম্য পয়েন্ট সনাক্তকরণের জন্য গ্যালভানোমিটার সূচক সহ উচ্চ সংবেদনশীলতা পরিবর্ধক
চারটি টার্মিনাল প্রতিরোধের পরিমাপ সীসা এবং যোগাযোগ প্রতিরোধের ত্রুটিগুলি নির্মূল করে
ক্যাবল দৈর্ঘ্য ইনপুট মাধ্যমে ইন্টিগ্রেটেড স্বয়ংক্রিয় ত্রুটি দূরত্ব গণনা
শূন্য অন্ধ এলাকা ¢ সংক্ষিপ্ত তারের জন্য কার্যকর এবং প্রায় শেষ ভাঙ্গন

এক্সএইচএইচডি৫২৩এল ∙ উচ্চ-ভোল্টেজ ক্যাবল শ্যাথ ত্রুটি পিনপয়েন্ট লোকেটার

দ্যXHHD523Lএটি একটি পেশাদার-গ্রেড উচ্চ-ভোল্টেজ আউটপুট ইউনিট যা তারের গ্যাসের ত্রুটির দ্রুত এবং সঠিক অবস্থান নির্ধারণের জন্য ডিজাইন করা হয়েছে।০-১০ কেভি নিয়ন্ত্রিত বর্গাকার তরঙ্গ আউটপুট এবং ২ কেভিএ ক্ষমতাতে ২০০ এমএ পর্যন্ত আউটপুট বর্তমান সহ, এটি সম্পূর্ণরূপে ক্যাবল বাইরের sheath পরীক্ষার জন্য GB50150-2006 মান পূরণ করে।

এটি 0.2Hz থেকে 5Hz পর্যন্ত বিস্তৃত ফ্রিকোয়েন্সি সমন্বয় পরিসীমা, পিন-পয়েন্টিং এবং প্রতিরোধ ভোল্টেজ পরীক্ষার মোডগুলির মধ্যে এক বোতাম সুইচিং এবং নিরাপদ অপারেশন জন্য শূন্য সুরক্ষা বৈশিষ্ট্যযুক্ত।রিসিভারের সংবেদনশীলতা বিভিন্ন ক্ষেত্রের অবস্থার এবং তারের কবর গভীরতা জুড়ে সংকেত সনাক্তকরণ অপ্টিমাইজ করার জন্য সম্পূর্ণরূপে নিয়মিত.

সমস্ত ক্যাবল ভোল্টেজ স্তরে বহুমুখী পরীক্ষার জন্য 0 ~ 10kV সামঞ্জস্যযোগ্য আউটপুট ভোল্টেজ
0 ~ 200mA আউটপুট বর্তমান 2kVA ক্ষমতা চাহিদা ত্রুটি দৃশ্যকল্প জন্য
সর্বোত্তম সংকেত অনুপ্রবেশের জন্য 0.2Hz থেকে 5Hz পর্যন্ত ফ্রিকোয়েন্সি সামঞ্জস্যযোগ্য
পিন-পয়েন্টিং মোড এবং ডিসি ভোল্টেজ পরীক্ষা প্রতিরোধের মধ্যে এক বোতাম টগল
বিভিন্ন ক্ষেত্রের অবস্থার জন্য সম্পূর্ণরূপে নিয়ন্ত্রিত রিসিভার সংবেদনশীলতা
ইন্টিগ্রেটেড জিরো সুরক্ষা এবং ওভারকরেন্ট সুরক্ষা

সংযুক্ত সিস্টেমের প্রযুক্তিগত বিবরণী

প্যারামিটার	স্পেসিফিকেশন
মডেল	XHHG521B + XHHD523L
ইনপুট ভোল্টেজ	এসি 220 ভোল্ট (± 10%), 50 হার্জ (± 2 হার্জ)
আউটপুট ভোল্টেজ	0 ~ 10kV (নিয়মিত)
আউটপুট বর্তমান	0 ~ 200mA
উৎপাদন ক্ষমতা	২ কেভিএ
ফ্রিকোয়েন্সি সমন্বয়	0.2Hz ~ 5Hz
অবস্থান সঠিকতা	± ((0.1%·L±1) মি
মাত্রা (L×W×H)	540 × 310 × 460 মিমি
ওজন	৩৫ কেজি
ব্যাটারি ব্যাকআপ	৯ ভোল্টের ব্যাটারি

মূল অ্যাপ্লিকেশন

স্থাপন করা তারের উচ্চ প্রতিরোধের ভাঙ্গন পয়েন্টগুলির সনাক্তকরণ, বিশেষত তারের মধ্যবর্তী জয়েন্টগুলিতে রৈখিক উচ্চ প্রতিরোধের ত্রুটি
ধ্রুবক বর্তমান উত্সের মাধ্যমে স্থিতিশীল বর্তমান বজায় রাখার সাথে ফ্ল্যাশওভার টাইপের ভাঙ্গন পয়েন্টগুলির সনাক্তকরণ
নিম্ন প্রতিরোধের বিচ্ছিন্নতা ত্রুটিগুলির সনাক্তকরণ যা এখনও অপারেটিং ভোল্টেজের অধীনে ভেঙে যায়নি
10kV-500kV একক-কোর এবং তিন-কোর উচ্চ-ভোল্টেজ এবং অতি-উচ্চ-ভোল্টেজ ক্যাবল বাইরের sheath পরীক্ষার জন্য উপযুক্ত

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: XHHG521B এবং XHHD523L এর মধ্যে পার্থক্য কি?

এক্সএইচএইচজি 521 বি হ'ল যথার্থ ভারসাম্য ব্রিজ ইউনিট যা উচ্চ নির্ভুলতার ত্রুটি দূরত্ব পরিমাপের জন্য গ্যালভানোমিটার নির্দেশের সাথে মুরেই ব্রিজ নীতি ব্যবহার করে (± 0.1%·এল ± 1 মি) ।এক্সএইচএইচডি 523 এল হল উচ্চ-ভোল্টেজ আউটপুট এবং পিনপয়েন্ট অবস্থান ইউনিট যা 0 ~ 10kV সামঞ্জস্যযোগ্য আউটপুট সরবরাহ করে.2 ~ 5Hz ফ্রিকোয়েন্সি কন্ট্রোল ফিল্ড-ভিত্তিক ত্রুটি সনাক্তকরণ এবং ডিসি ভোল্টেজ প্রতিরোধ পরীক্ষা করার জন্য। একসাথে তারা একটি সম্পূর্ণ তারের গাদ ত্রুটি সনাক্তকরণ সিস্টেম গঠন করে।

প্রশ্ন ২: গ্যালভানোমিটার ব্যালেন্স ব্রিজ পদ্ধতিকে কী শ্রেষ্ঠ করে তোলে?

গ্যালভানোমিটার ভারসাম্য সেতু উচ্চ প্রতিরোধের ভাঙ্গন পয়েন্ট সনাক্ত করার জন্য অত্যন্ত উচ্চ সংবেদনশীলতা প্রদান করে যা অন্যান্য পদ্ধতির সাথে লড়াই করে।এটিতে শূন্য অন্ধ অঞ্চল রয়েছে ∙ তরঙ্গ প্রতিফলন পদ্ধতির বিপরীতে যা সংক্ষিপ্ত তারের এবং তারের শেষের কাছাকাছি ব্যর্থ হয়চারটি টার্মিনালের পরিমাপ সীসা প্রতিরোধের ত্রুটিগুলি দূর করে এবং 12806 ডিসপ্লে দ্বারা স্বয়ংক্রিয় গণনা পরীক্ষার সময়কে উল্লেখযোগ্যভাবে হ্রাস করে।

প্রশ্ন ৩ঃ এই সমন্বিত সিস্টেমটি কোন ধরণের ক্যাবল ত্রুটি সনাক্ত করতে পারে?

সিস্টেমটি তিনটি প্রাথমিক ত্রুটির ধরন পরিচালনা করেঃ (1) তারের মধ্যবর্তী জয়েন্টগুলিতে উচ্চ প্রতিরোধের ভাঙ্গন পয়েন্ট;(২) ফ্ল্যাশওভার টাইপ ব্রেকডাউন যেখানে ধ্রুবক বর্তমান উত্স স্থিতিশীল আর্ক শর্ত বজায় রাখে; এবং (3) মেগোহামমিটার দ্বারা সনাক্ত করা নিম্ন-প্রতিরোধী নিরোধক ত্রুটিগুলি যা এখনও সম্পূর্ণরূপে ভেঙে যায়নি, যা প্রতিরোধমূলক রক্ষণাবেক্ষণের অনুমতি দেয়।

প্রশ্ন 4: এই সিস্টেমটি পিন-পয়েন্টিং উভয়ই সম্পাদন করতে পারে এবং ভোল্টেজ পরীক্ষার প্রতিরোধ করতে পারে?

- হ্যাঁ। The XHHD523L unit includes a one-button toggle between pin-pointing mode (using square wave step voltage method for precise fault location) and DC withstand voltage testing mode (performing 5kV-10kV 1-minute tests per GB50150-2006 standards)এতে দুটি পৃথক যন্ত্রের প্রয়োজন নেই।

এক্সজেডএইচ টেস্ট সম্পর্কে

এক্সজেডএইচ টেস্ট হ'ল একটি পেশাদার প্রস্তুতকারক যা বিশ্বব্যাপী বিদ্যুৎ সরবরাহকারী, বৈদ্যুতিক ঠিকাদার এবং শিল্প গ্রাহকদের জন্য তারের ত্রুটি সনাক্তকরণ এবং ডায়াগনস্টিক সমাধানগুলিতে বিশেষজ্ঞ।MURRAY ব্রিজ বিশ্লেষণ সহ উন্নত প্রযুক্তির সাহায্যে, গ্যালভানোমিটার ব্যালেন্স ব্রিজ সিস্টেম, টিডিআর এবং বুদ্ধিমান ত্রুটি অবস্থান সিস্টেম, এক্সজেডএইচ টেস্ট দ্রুত তারের ত্রুটি অবস্থান এবং উন্নত নেটওয়ার্ক নির্ভরযোগ্যতার জন্য নির্ভরযোগ্য সরঞ্জাম সরবরাহ করে।

আপনার ক্যাবল রক্ষণাবেক্ষণের প্রয়োজনীয়তার জন্য কাস্টমাইজড সমাধানের জন্য আজই আমাদের সাথে যোগাযোগ করুন।

রেটিং ও পর্যালোচনা

সামগ্রিক মূল্যায়ন

5.0

এই সরবরাহকারীর জন্য 50 টি পর্যালোচনার ভিত্তিতে

রেটিং স্ন্যাপশট

নিম্নলিখিতগুলি সমস্ত মূল্যায়নের বিতরণ

5 তারা

100%

4 তারা

3 তারা

2 তারা

1 তারা

সমস্ত পর্যালোচনা

Saif Al Hammadi

United Arab Emirates Jun 17.2026

সহায়ক (5)

This full‑set cable fault testing system (XHHV535‑4TS, XHGG502A, XHDD503C, XHGX507C) performs brilliantly for our DEWA government team. It quickly located underground cable faults at Al Sheraa headquarters in Al Jaddaf, Dubai. Stable under high heat and sandy conditions, the combined modules deliver precise readings, drastically cutting troubleshooting time. Reliable all‑in‑one solution for urban utility maintenance.
