| সাক্ষ্যদান: | CE, ISO |

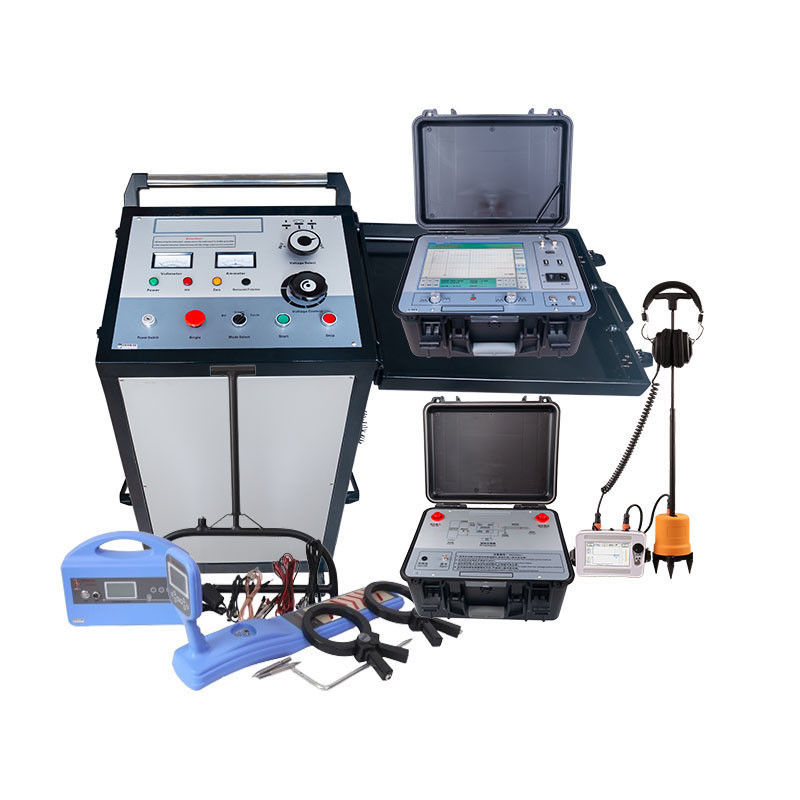

এক্সজেডএইচটেস্ট ক্যাবল ত্রুটি অবস্থান সিস্টেমএটি 35kV এবং এর নিচে ভূগর্ভস্থ তারের ত্রুটি সনাক্তকরণের জন্য ডিজাইন করা হয়েছে।
★ক্যাবল ত্রুটির পূর্বনির্ধারিত অবস্থানঃ নিম্ন ভোল্টেজ ইমপলস রিফ্লেকশন পদ্ধতি (টিডিআর), আইসিই (ইম্পলস বর্তমান পরীক্ষার পদ্ধতি) এর উপর ভিত্তি করে XHGG502 রিফ্লেক্টোমিটারের সাথে,একাধিক ইমপ্লান্স ((ARC-multi-short) arc প্রতিফলন পদ্ধতি.
★ক্যাবল পাথ ট্রেসিং, কবর গভীরতা সনাক্তকরণ এবং লাইভ এবং অ লাইভ ক্যাবল সনাক্তকরণঃ XHGX507 মাল্টি-ফাংশনাল ক্যাবল পাইপ locator একটি পরিষ্কার প্রদর্শন এবং নির্ভরযোগ্য অবস্থান সঙ্গে একটি সম্পূর্ণ ডিজিটাল locator হয়.গ্রাফিক অপারেশন নির্দেশাবলী এবং সাউন্ড ইঙ্গিত, এটি ব্যবহার করা সবচেয়ে সহজ পাইপ সনাক্তকারী বর্তমানে উপলব্ধ করা হয়। রিচার্জেবল ব্যাটারি দ্বারা চালিত, এটি এছাড়াও তারের গভীরতা এবং বর্তমান প্রদর্শন করতে পারেন।
★ক্যাবল ত্রুটির সঠিক অবস্থানঃ এক্সএইচডিডি 503 সি শব্দ-চৌম্বকীয় সিঙ্ক্রোনাইজেশন পদ্ধতি ব্যবহার করে, শব্দ এবং চৌম্বকীয় ডিজিটাল প্রদর্শন তরঙ্গরূপ, সময় পার্থক্য এবং ইয়ারফোন দ্বারা ক্যাবল ত্রুটির স্থান বিচার,সনাক্তকরণ আরও সহজ করে তোলে.
দ্যপোর্টেবল ক্যাবল ত্রুটি অবস্থান সিস্টেমঅপসারণযোগ্য এআরসি ক্যাবল ত্রুটি সনাক্তকারী, অতি-উচ্চ উজ্জ্বলতা, বড় এলসিডি স্ক্রিন ১২.১" টাচ কন্ট্রোল সহ, ত্রুটি পূর্বনির্ধারণ প্রক্রিয়া দ্রুত করে তোলে,সহজ এবং কার্যকর.
উচ্চ ভোল্টেজ 2048 J সার্জ জেনারেটর XHHV535-4TS এর সাথে একটি সার্জ লেভেল সুইচ রয়েছে যা 8, 16 এবং 32 কেভিতে সর্বাধিক সার্জ ইমপ্লান্ট শক্তি অর্জনের অনুমতি দেয়।
এটিতে অপারেটরদের নিরাপত্তা নিশ্চিতকরণ ব্যবস্থা রয়েছে এবং নিম্ন ও মাঝারি ভোল্টেজ তারের ত্রুটির জন্য একটি নির্ভরযোগ্য এবং ব্যাপক প্রযুক্তিগত সমাধান সরবরাহ করে।
| XHGG502 | এআরসি ক্যাবলের ত্রুটি প্রাক-অবস্থান | ক্যাবল ত্রুটির জন্য রুক্ষ দূরত্ব পরীক্ষার জন্য, পরীক্ষার পদ্ধতিঃ নিম্ন ভোল্টেজ ইমপ্লান্স, আইসিই, এআরসি ((মাল্টি-শট), ডিসিএআই, এআরসি ((একক শট) |
| এক্সএইচডিডি৫০৩সি | ডিজিটাল ক্যাবল ত্রুটি পয়েন্টার | ক্যাবলের ত্রুটি পয়েন্টের সঠিক অবস্থান |
| XHGX507 | ক্যাবল ত্রুটি পরীক্ষক | ক্যাবল পথ সনাক্ত, কবর গভীরতা, ক্যাবল সনাক্ত, কম ভোল্টেজ স্থল ক্যাবল ত্রুটি সনাক্ত |
| XHHV535-4TS | হাই ভোল্টেজ ইমপলস জেনারেটর | ক্যাবল ত্রুটি অবস্থান / ক্যাবল thumping সময় নিষ্কাশন |
প্রতিটি সরঞ্জাম সম্পর্কে আরও তথ্যের জন্য আমাদের সাথে যোগাযোগ করুন।
ক্যাবলের ত্রুটি সনাক্তকরণ যন্ত্রএক্সএইচডিডি৫০৩সিপাওয়ার ক্যাবলের ফল্ট পয়েন্ট নির্ধারণের জন্য অ্যাকোস্টিক এবং চৌম্বকীয় সিঙ্ক্রোনাইজেশন পদ্ধতি ব্যবহার করে। ইলেকট্রনিক ফ্ল্যাশওভারটি ইমপ্যাক্ট ডিসচার্জ জেনারেটর দ্বারা উত্পন্ন হয়,সংশ্লিষ্ট জোন দ্বারা ধরা এবং বর্ধিত, এবং ত্রুটি পয়েন্টের সঠিক অবস্থান শ্রবণ এবং চাক্ষুষ বিচার দ্বারা নির্ধারিত হয়।এটি একটি ডিভাইস যা মোটামুটি পরিমাপ পরিসীমা মধ্যে তারের ত্রুটি বিন্দু সঠিক অবস্থান সম্পন্ন এবং শাব্দ এবং চৌম্বক সময় পার্থক্য সংগ্রহ করেএটি পজিশনিং টেকনোলজি, পাথ-অ্যাসিস্টেড টেস্টিং এবং অন্যান্য প্রযুক্তিকে একীভূত করে।একাধিক পরীক্ষার মোড এবং সমৃদ্ধ এবং বৈচিত্র্যময় তাত্ক্ষণিক তথ্য সরবরাহ করে কার্যকরভাবে এবং সঠিকভাবে তারের ত্রুটি অবস্থান সম্পূর্ণ করতে.
এই ফিক্সড পয়েন্ট যন্ত্রটি পাওয়ার ক্যাবল, উচ্চ ফ্রিকোয়েন্সি কোঅক্সিয়াল ক্যাবল, স্ট্রিট লাইট ক্যাবল, কম প্রতিরোধের, শর্ট সার্কিট, ওপেন সার্কিট এবং সংযোগ বিচ্ছিন্নতার জন্য উপযুক্তএবং বিভিন্ন উপকরণ থেকে তৈরি বিভিন্ন ক্রস-সেকশন এবং মিডিয়া সঙ্গে buried তারের, সেইসাথে উচ্চ প্রতিরোধের ফুটো এবং উচ্চ প্রতিরোধের ফ্ল্যাশওভার। ত্রুটি। প্রযুক্তিগত পরামিতিগুলি "GB / T 18268 মেনে চলে।1 শিল্পক্ষেত্রে ব্যবহৃত পরীক্ষার সরঞ্জামগুলির জন্য হস্তক্ষেপ বিরোধী প্রয়োজনীয়তা".
IP54 সুরক্ষা গ্রেডের কম নয় এমন একটি বহনযোগ্য জলরোধী বহনকারী কেস।
বৈশিষ্ট্য
1৫ ইঞ্চি স্পর্শযোগ্য উচ্চ উজ্জ্বলতা এলসিডি সূর্যের আলোতে দৃশ্যমানতা নিশ্চিত করে।
2. স্বয়ংক্রিয়ভাবে শাব্দ এবং চৌম্বক সময় পার্থক্য গণনা করতে শাব্দ এবং চৌম্বকীয় সিঙ্ক্রোনিক অবস্থান প্রযুক্তি গ্রহণ করুন।
3. বিভিন্ন পরিবেশে অভিযোজিত করার জন্য অ্যাকোস্টিক সিগন্যাল এবং চৌম্বকীয় সিগন্যালের লাভ মান এবং ট্রিগার মানটি ম্যানুয়ালি সামঞ্জস্য করা যেতে পারে।
4এটিতে ব্যাকগ্রাউন্ড গোলমাল কমানোর প্রযুক্তি রয়েছে এবং এটি বিভিন্ন ফিল্টারিং পদ্ধতি থেকে চয়ন করতে পারে।
5এটিতে BNR ব্যাকগ্রাউন্ড গোলমাল হ্রাস এবং নিঃশব্দ গোলমাল হ্রাস ফাংশন রয়েছে।
6. এর পথের বিচ্যুতি নির্দেশক আছে.
7. মাল্টি-লেয়ার ফিজিক্যাল আইসোলেশন সিগন্যাল সেন্সর দিয়ে সজ্জিত, জলরোধী গ্রেড আইপি 65।
8. বিল্ট-ইন বড় ক্ষমতা লিথিয়াম ব্যাটারি, দীর্ঘ স্ট্যান্ডবাই সময়, দ্রুত চার্জার দিয়ে সজ্জিত.
9. ছোট এবং হালকা ওজন, সহজ অপারেট, এবং সহজ মানব-মেশিন ইন্টারফেস.
প্রযুক্তিগত সূচক
| 1 | ফিল্টার পরামিতি | অল-পাসঃ 100Hz~1600Hz। নিম্ন পাসঃ 100Hz ~ 300Hz। কোয়ালকমঃ ১৬০ হার্জ থেকে ১৬০০ হার্জ। ব্যান্ডপাসঃ ২০০ হার্জ থেকে ৬০০ হার্জ। |
| 2 | চ্যানেল লাভ | ৮ স্তর নিয়ন্ত্রিত। |
| 3 | চৌম্বকীয় চ্যানেল লাভ | ৮ স্তর নিয়ন্ত্রিত। |
| 4 | আউটপুট লাভ | ১৬ স্তর (০-১১২ ডিবি) |
| 5 | আউটপুট প্রতিবন্ধকতা | ৩৫০Ω |
| 6 | অ্যাকোস্টম্যাগনেটিক পজিশনিং নির্ভুলতা | ০.২ মিটারেরও কম। |
| 7 | পথ সনাক্তকরণের সঠিকতা | ০.৫ মিটারের কম। |
| 8 | পাওয়ার সাপ্লাই | 4*18650 স্ট্যান্ডার্ড লিথিয়াম ব্যাটারি। |
| 9 | স্ট্যান্ডবাই সময় | আট ঘণ্টার বেশি। |
| 10 | ভলিউম | 428L×350W×230H |
| 11 | ওজন | 6.5কেজি। |
| 12 | পরিবেশে তাপমাত্রা | -25 ~ 65oC; আপেক্ষিক আর্দ্রতাঃ ≤ 90% |
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
XHGG502 ARC ক্যাবল ত্রুটি প্রাক locator
সঠিকভাবে এবং দ্রুত 35KV এবং এর নীচে ভোল্টেজ স্তরের সঙ্গে শক্তি তারের প্রধান নিরোধক ব্যর্থতা সনাক্ত; তারের দৈর্ঘ্য calibrate; মোটামুটি পরীক্ষা তারের ত্রুটি দূরত্ব
ক্যাবলের ত্রুটি পূর্বনির্ধারণঃ নিম্ন ভোল্টেজ ইমপ্লান্স প্রতিফলন পদ্ধতি ((টিডিআর) এবং উচ্চ ভোল্টেজ ক্ষয় ((ফ্ল্যাশওভার) পদ্ধতি (ডিসিএআই) এর উপর ভিত্তি করে রিফ্লেক্টোমিটার এক্সএইচজিজি 502 দিয়ে,আর্ক রিফ্লেকশন পদ্ধতি ((এক-শট/মাল্টি-শট).
এক্সএইচজিজি৫০২ এর তিনটি টেস্ট মোড আছে, নিম্ন ভোল্টেজ ইমপ্লান্স, উচ্চ ভোল্টেজ ফ্ল্যাশওভার, এআরসি মাল্টি-শট।
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
নীচের ছবিতে XHGG502 এর ARC মাল্টি-শট টেস্ট মোড ব্যবহার করে পরিমাপ করা ক্যাবল ত্রুটির দূরত্ব দেখানো হয়েছে।
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
নিচের ছবিতে XHGG502 এর উচ্চ ভোল্টেজ ফ্ল্যাশওভার পরীক্ষার মোড ব্যবহার করে পরিমাপ করা ক্যাবল ত্রুটি দূরত্ব দেখানো হয়েছে
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
নীচের ছবিতে ক্যাবল দৈর্ঘ্য বা ক্যাবল খোলা সার্কিট ত্রুটি দূরত্ব XHGG502 এর নিম্ন ভোল্টেজ পালস পরীক্ষা মোড ব্যবহার করে পরিমাপ করা হয়। নিম্ন ভোল্টেজ পালস পদ্ধতি ব্যবহার করার সময়,উচ্চ ভোল্টেজ পালস জেনারেটর সংযোগ করার প্রয়োজন নেইএকটি উচ্চ ভোল্টেজ পালস জেনারেটরের সাথে অন্য পরীক্ষার পদ্ধতি ব্যবহার করা উচিত।
টেকনিক্যাল স্পেসিফিকেশন
| নমুনা সংগ্রহের ঘন ঘন | ৪০০ মেগাহার্টজ |
| ন্যূনতম রেজোলিউশন | 0.5 মি (100 মি/আমাদের) |
| নিম্ন ভোল্টেজ ইমপ্লান্স প্রস্থ | 0.২ ইউ এস/২ইউএস/৪ইউএস |
| পরীক্ষার অন্ধ অঞ্চল | ≤20 মিটার |
| পরিসীমা | ≥68km |
| পরিমাপের ত্রুটি | ≤±(0.5%×L+1m), L হল তারের দৈর্ঘ্য |
| তিনটি পরীক্ষার তারের দৈর্ঘ্য আছে | <১ কিমি (স্বল্প দূরত্ব); <৩ কিমি (মাঝারি দূরত্ব); >৩ কিমি (দীর্ঘ দূরত্ব), (নিম্ন ভোল্টেজ পালস পরীক্ষার ব্যাপ্তিঃ ৪০০ ভিপিপি) |
| ইমপলস কপলার ভোল্টেজ প্রতিরোধ | DC 35kV |
| স্পন্দন পরিমাপ | নিম্ন ভোল্টেজ পালস 300V±10% |
| আউটপুট প্রতিবন্ধকতা | ৩৫০ ওম |
| ইনপুট সিগন্যাল লাভ | ±64dB |
| বিদ্যুৎ খরচ | ১২০ ভিএ |
| প্রসারণের গতির ফ্যাক্টর | ১০-৩০০ মিটার/মাইক্রো সেকেন্ড |
| শ্রম শর্তাবলী | তাপমাত্রা -২৫°সি~+৬৫°সি, আপেক্ষিক আর্দ্রতা ৮৫%, বায়ুমণ্ডলীয় চাপ ৭৫০±৩০mmHg |
| আয়তন ও ওজন | ক্যাবল ত্রুটি পরীক্ষক 430×380×220mm-10kg; ইম্পলস ক্যাপলার 430×380×220mm-10kg |
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
XHGX507 ভূগর্ভস্থ ক্যাবল পাইপ লোকেটার প্রধানত ক্যাবল ত্রুটির অবস্থান, ক্যাবল সনাক্তকরণ, ক্যাবল পথ এবং গভীরতা পরিমাপের জন্য ব্যবহৃত হয়। এটি এমন কাজগুলি সম্পন্ন করতে পারে যা অতীতে কেবলমাত্র কয়েকটি সরঞ্জাম দ্বারা সম্পন্ন করা যেতে পারে।
বৈশিষ্ট্য
বড় স্ক্রিনের এলসিডি সিগন্যালের শক্তি প্রদর্শন করে, এবং বার, তীর এবং ভয়েস প্রম্পটগুলি অপারেটরকে তারের ভূগর্ভস্থ অবস্থান এবং ত্রুটি পয়েন্ট বিচার করা সহজ করে তোলে।একজন মানুষ সব করতে পারে.
সম্পূর্ণ ডিজিটাল ডিজাইন, পরিষ্কার বড়-স্ক্রিন এলসিডি গ্রাফিক প্রদর্শন এবং নির্ভরযোগ্য অবস্থান
বহনযোগ্য এবং হালকা, বহন করা সহজ
অন্তর্নির্মিত পুনরায় চার্জযোগ্য ব্যাটারি
ক্যাবল লুপ প্রতিরোধের পরিমাপ করার জন্য অন্তর্নির্মিত ওহমিটার
গ্রাউন্ডে 2MΩ পর্যন্ত আইসোলেশন ত্রুটি সনাক্ত করতে ব্যবহার করা যেতে পারে
ব্যাকলাইট ফাংশন সহ রাতের অপারেশনে মানিয়ে নিতে
ক্যাবল লুপ প্রতিরোধের পরিমাপ করার জন্য অন্তর্নির্মিত ওহমিটার
ক্যাবলের গভীরতা এবং বর্তমান প্রদর্শন করুন
সমস্ত আনুষাঙ্গিক
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
এক্সএইচএইচভি৫৩৫-৪টিএসউচ্চ ভোল্টেজ ইমপলস জেনারেটরকম এবং উচ্চ ভোল্টেজ ক্যাবল ত্রুটি পরীক্ষায় ইমপ্লান্স স্রাব এবং ভোল্টেজ পরীক্ষার প্রতিরোধ করতে ব্যবহার করা যেতে পারে। উচ্চ-নির্ভুলতা পরীক্ষা তারের ত্রুটি স্যাম্পলিং তরঙ্গ আকৃতি মডিউল এবং ছোট ট্রান্সফরমার ভিতরে ইনস্টল করা হয়, যা সত্যিই প্রভাব দ্বারা ক্ষতিগ্রস্ত না প্রভাব অর্জন করতে পারেন,এবং এটি স্বয়ংক্রিয় টাইমিং প্রভাব ফাংশন আছে, ম্যানুয়াল ধাক্কা এবং ভোল্টেজ পরীক্ষা প্রতিরোধ।
এই ডিভাইসটিতে একটি উচ্চ ভোল্টেজ ডিসি সোর্স, একটি শক্তি সঞ্চয় ক্যাপাসিটার, একটি ডিসচার্জ বল ডিভাইস, একটি স্বয়ংক্রিয় ডিসচার্জ ডিভাইস,এবং একটি ভোল্টেজ লেভেল সুইচিং ডিভাইস একটি কার্ট টাইপ উচ্চ শেষ পরীক্ষামূলক যন্ত্র মধ্যে. এটি একটি ট্রলি টাইপ উচ্চ-শেষ পরীক্ষামূলক যন্ত্র। সরঞ্জামটি ব্যবহারের সহজতা, বহনযোগ্যতা, নিরাপত্তা এবং ঐতিহ্যগত পরীক্ষামূলক ডিভাইসের নির্ভরযোগ্যতার সমস্যাগুলি সম্পূর্ণরূপে সমাধান করে।
যখন XHHV535-4TS ট্রলি-টাইপউচ্চ-ভোল্টেজনাড়িজেনারেটরব্যবহারের পরে, স্টপ বোতাম টিপুন,এবং অভ্যন্তরীণ সিস্টেম স্বয়ংক্রিয়ভাবে সংরক্ষণকারী উপর অবশিষ্ট উচ্চ ভোল্টেজ মুক্তি হবে.
উচ্চ ভোল্টেজ সার্জ জেনারেটরের শূন্য-স্টার্ট সুরক্ষা ফাংশনও রয়েছে, যা ডিভাইসটির অপারেশনকে আরও নিরাপদ এবং নির্ভরযোগ্য করে তুলতে পারে। এটিতে সুপার শর্ট সার্কিট সুরক্ষা ফাংশন রয়েছে,যা উচ্চ-ভোল্টেজ আউটপুটকে সরাসরি মাটিতে কাজ করতে পারে. তিন-গিয়ার ভোল্টেজ পরিসীমা এবং ক্যাপাসিট্যান্স ক্ষমতা সুইচিং ফাংশন সহ, ব্যবহারকারীরা বিভিন্ন ক্যাবল ভোল্টেজ প্রয়োজন অনুযায়ী বিভিন্ন সরঞ্জাম ভোল্টেজ অভিযোজন গিয়ার চয়ন করতে পারেন,পরীক্ষার প্রক্রিয়াকে সহজ করে তোলা.
হাই ভোল্টেজ সার্জ জেনারেটর XHHV535-4TS |
জর্জ ভোল্টেজ স্তর এবং সমন্বয় পরিসীমা |
স্তর ১ঃ ০-৮ কেভোল্ট স্তর ২ঃ ০-১৬ কেভি স্তর ৩ঃ ০-৩২ কেভি |
| জর্জ ভোল্টেজ স্তর সুইচ | ম্যানুয়াল | |
| ভোল্টেজ সামঞ্জস্যের ধরন | অবিচ্ছিন্ন | |
| নির্দেশনা | উচ্চ-ভোল্টেজ সাইড ভোল্টেজ মিটারিং, আউটপুট ভোল্টেজ নির্দেশ এবং রিয়েল টাইমে বর্তমান | |
| প্রতিটি স্তরে সার্জ শক্তি | ইউp থেকে 2048J | |
| অপারেটিং মোড | একক ট্রিগার, চক্র, ডিসি | |
| অপারেটিং মোড স্যুইচ | ম্যানুয়াল | |
| প্রভাবের সময় | স্বয়ংক্রিয় ধাক্কা জন্য প্রায় 5 সেকেন্ড, ম্যানুয়াল ধাক্কা জন্য স্বতঃস্ফূর্ত নিয়ন্ত্রণ সময় | |
| আঘাতের ক্ষমতা | ২ কেভিএ | |
| ধ্রুবক আউটপুট বর্তমান | ৬০ এমএ | |
| অন্তর্নির্মিত ক্যাপাসিটর | 4μF/32kV, 16μF/16kV, 64μF/8kV তিন গতির সমন্বয় | |
| নিরাপদ সুরক্ষা | শূন্য স্টার্ট সুরক্ষা ফাংশন সঙ্গে, নিরাপদ এবং নির্ভরযোগ্য | |
| ডিচার্জ | অনন্য উচ্চ-ভোল্টেজ পরিমাপ নকশা, স্টপ অবস্থায় এটি স্বয়ংক্রিয়ভাবে ডিভাইসের অভ্যন্তরীণ capacitance নিষ্কাশন হবে | |
| কাজের ক্ষমতা | এসি 220V±10% 50Hz±2Hz(অন্যান্য ভোল্টেজ এবং ফ্রিকোয়েন্সি কাস্টমাইজ করা যেতে পারে) | |
| ডিসি ভোল্টেজ পরীক্ষার প্রতিরোধ | আউটপুট ভোল্টেজ সমন্বয় এবং সূচক পরিসীমা০-৩২ কেভি,আউটপুট বর্তমানের সূচক পরিসীমা০-২০এ |
|
| জ্বলন্ত বর্তমান | ত্রুটি কন্ডিশনার (জ্বলন্ত) বর্তমান পর্যন্ত 60mA @ 32 কেভিযখন ভোল্টেজ কম, বর্তমান বৃহত্তর হবে, 1A পৌঁছানোর |
|
| সংযোগের তার | এইচউচ্চ ভোল্টেজ আউটপুট ক্যাবলঃ ৫ মিটার,সুরক্ষামূলক গ্রাউন্ডিং ক্যাবল:5mপাওয়ার কার্ড ২.৫ মিটার | |
| নিরাপত্তা | শেষ।-ভোল্টেজ, ওভার-কন্ট্রাক্ট, ওভারহিটিং সুরক্ষা। অপারেশনের পর স্বয়ংক্রিয় স্রাব। |
|
| সুরক্ষা রেটিং | IP54 এর কম নয় | |
| কাজের ক্ষমতা | এসি 220V±10% 50Hz±2Hz(অন্যান্য ভোল্টেজ এবং 60Hz ঐচ্ছিক) | |
| মাত্রা(মিমি) | 534L×444W×805H | |
| মোট ওজন | প্রায় ১২০ কেজি |
২০২৪ নতুন আপডেট-পাওয়ার সকেট, ফিউজ হোল্ডার, এবং সিগন্যাল সকেট পাশের দিকে সরানো হয়েছে, যখন আপনি গাড়িতে তারের ত্রুটি সনাক্ত করতে ডিভাইসটি রাখেন তখন এটি ব্যবহার করা আরও সুবিধাজনক।
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
এক্সজেডএইচ টেস্ট ভূগর্ভস্থ তারের ত্রুটি সনাক্তকরণ সিস্টেমের পেশাদার প্রস্তুতকারক। আমরা আপনাকে কাস্টমাইজড পরিষেবা সরবরাহ করতে পারি বা আপনার তারের ত্রুটি সনাক্তকরণ প্রোগ্রামের জন্য নিখুঁত সমাধান সরবরাহ করতে পারি।
স্বাগতম আপনি আরো তথ্যের জন্য আমাদের সাথে যোগাযোগ ~
