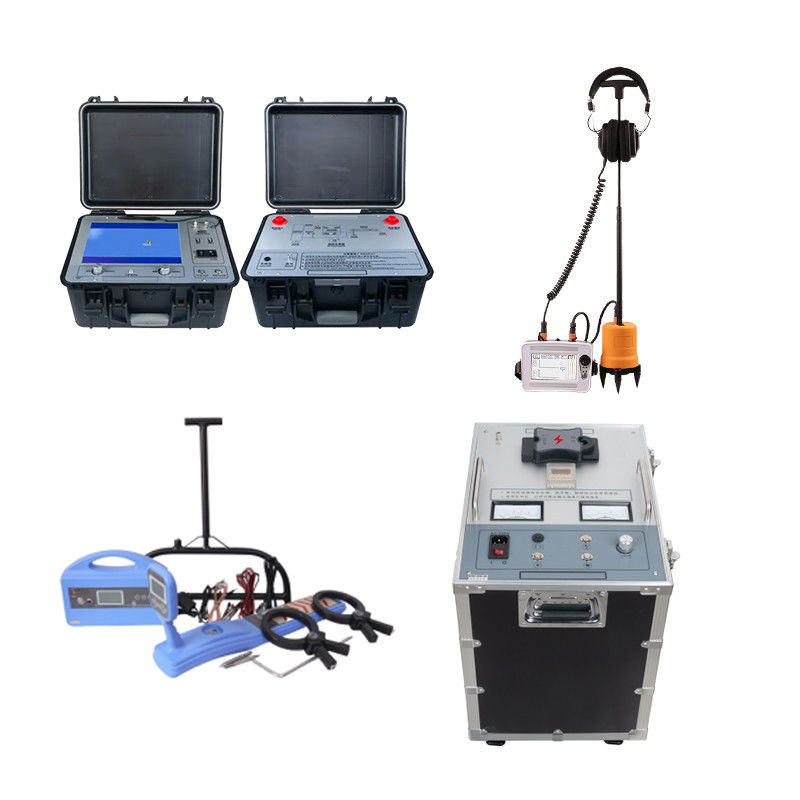

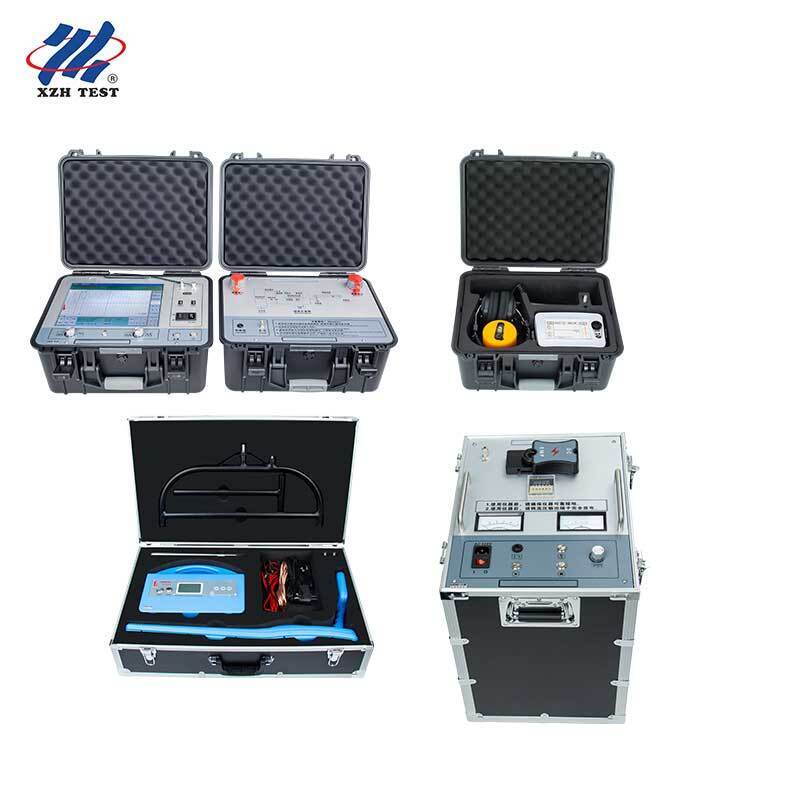

ভূগর্ভস্থ তারের ত্রুটি সনাক্তকারী সিস্টেম ত্রুটি সনাক্ত করে

• সঠিকভাবে এবং দ্রুত বিদ্যুৎ তারের মূল নিরোধক ব্যর্থতা সনাক্ত করুন; তারের দৈর্ঘ্য calibrate; সঠিকভাবে কবর তারের দিক এবং গভীরতা সনাক্ত।
• প্রুফঃ স্ট্যান্ডার্ড ডিসি দিয়ে তারের পরীক্ষা
• একটি তারের উপর ত্রুটি দূরত্ব খুঁজুন।
• পিন- মাটিতে ক্যাবল ত্রুটির নির্দেশ।
• ভূগর্ভস্থ তারের ট্র্যাকিং.
• ক্যাবল বান্ডিল থেকে একটি ক্যাবল নির্বাচন।

ক্যাবল ত্রুটির পূর্বনির্ধারিত অবস্থান

পরীক্ষার প্রান্ত থেকে তারের ত্রুটির দূরত্ব (মিটার বা ফুট) নির্ধারণের জন্য তারের ত্রুটির পূর্ববর্তী অবস্থান হিসাবে সংজ্ঞায়িত করা হয়। এটি একটি সমালোচনামূলক দিক,যেমন ক্যাবল ত্রুটির সুনির্দিষ্ট প্রাক-অবস্থান চূড়ান্ত ত্রুটির অবস্থানের জন্য গ্রহণ করা সময়কে হ্রাস করে যখন প্রচলিত ওভারজ জেনারেটর এবং নির্দিষ্ট পদ্ধতির তুলনায়. প্রাক-অবস্থান কম ভোল্টেজ পদ্ধতি যেমন টাইম-ডোমেন রিফ্লেক্টোমিটার (টিডিআর) এবং উচ্চ ভোল্টেজ পদ্ধতি যেমন সিম, এআরসি, এমআইএম, আইসিএম / আইসি এবং ভোল্টেজ ক্ষয় পদ্ধতি ব্যবহার করে।

পরিচিতি

XHGG502ক্যাবল ত্রুটি প্রাক-লক্টারএটি পাওয়ার ক্যাবলের অবস্থা এবং ত্রুটির দূরত্ব পরিমাপ এবং বিশ্লেষণের জন্য একটি বিশেষ যন্ত্র। এটি আধুনিক ইলেকট্রনিক প্রযুক্তি এবং কম্পিউটার প্রযুক্তিকে সংযুক্ত করে সিগন্যাল ফিল্টারিং, অধিগ্রহণ,তথ্য প্রক্রিয়াকরণ, গ্রাফিক প্রদর্শন এবং গ্রাফিক বিশ্লেষণ ক্যাবল গতি পরিমাপ সম্পূর্ণ করতে, ক্যাবল দৈর্ঘ্য পরীক্ষা, ক্যাবল ত্রুটি দূরত্ব পরীক্ষা।

প্রধান ইউনিট পলস কাপলার (বহু পলস নমুনা গ্রহণকারী)

প্রধান বৈশিষ্ট্য

• ইমপ্লাস কপলারের দ্বারা প্রেরিত প্রতিফলিত সংকেত স্বয়ংক্রিয়ভাবে প্রদর্শিত হয় এবং একই সময়ে তারের খোলা সার্কিটের পূর্ণ দৈর্ঘ্যের তরঙ্গরূপ প্রদর্শিত হয়।
• স্বয়ংক্রিয়ভাবে ত্রুটি দূরত্ব গণনা এবং প্রদর্শন;
• এটিতে বিশাল পরীক্ষার তরঙ্গের আকার সংরক্ষণের কাজ রয়েছেঃ ক্ষেত্রের পরীক্ষায় প্রাপ্ত তরঙ্গের আকারগুলি নির্দিষ্ট আদেশ অনুসারে যন্ত্রটিতে সুবিধাজনকভাবে সংরক্ষণ করা যেতে পারে,এবং যে কোন সময় স্মরণ করা এবং পর্যবেক্ষণ করা যেতে পারে;
• স্ট্যান্ডার্ড প্রিন্টার ইউএসবি ইন্টারফেস সহ;
• সহজ অপারেশন এবং উচ্চ নির্ভরযোগ্যতা। খুব উচ্চ খরচ কর্মক্ষমতা আছে;
• অন্তর্নির্মিত পলিমার লিথিয়াম ব্যাটারি পাওয়ার সাপ্লাই, যা কোন পাওয়ার সাপ্লাই পরিবেশে ক্যাবল ওপেন সার্কিট এবং কম প্রতিরোধের শর্ট সার্কিট ত্রুটি পরীক্ষা করতে পারে।

পরীক্ষার কাজের মোডXHGG502 ARC ক্যাবল ত্রুটি প্রাক locatorনিম্ন ভোল্টেজ পালস পদ্ধতি, উচ্চ ভোল্টেজ ফ্ল্যাশওভার পদ্ধতি এবং একাধিক পালস পদ্ধতি অন্তর্ভুক্ত। এখানে একাধিক পালস পদ্ধতিতে ফোকাস করুন যা অন্যান্য ডিভাইস থেকে আলাদা।

The purpose of using the multiple pulse method to test the cable fault is to make the sent low-voltage test pulse effectively avoid the cosine large oscillation interference that occurs at the moment of the high-voltage impact of the faulty cable, এবং ত্রুটি বিন্দুতে তুলনামূলকভাবে স্থিতিশীল শর্ট সার্কিট আর্ক সময় একটি মান এবং পরিষ্কার অনুরূপ শর্ট সার্কিট পেতে। ত্রুটির প্রতিধ্বনি, এবং আদর্শ পরীক্ষার তরঙ্গরূপ একটি বড় পছন্দ আছে।

বিভিন্ন ইমপ্লান্ট উচ্চ ভোল্টেজ, বিভিন্ন ক্যাবল দৈর্ঘ্য, বিভিন্ন ক্যাবল ত্রুটি দূরত্ব, এবং বড় কোসিনস দোলনের সময়কাল এবং সময়কাল খুব আলাদা।সহজ সেকেন্ডারি ইমপ্লাস পদ্ধতি দ্বারা সংগৃহীত তরঙ্গরূপটি প্রায়শই অপ্রতুল সংক্রমণ বিলম্বের সময় কারণে বড় কোসিনো দোলন দ্বারা বিরক্ত হয়, এবং তরঙ্গের আকৃতি বিশ্লেষণ করা কঠিন এবং বিশৃঙ্খলাবদ্ধ। এটি কেবলমাত্র পরীক্ষার পালসের বিলম্বিত প্রবর্তনের সময় বা একটি মাঝারি ভোল্টেজ আর্ক প্রসারিত ডিভাইস ব্যবহার করে নিশ্চিত করা যেতে পারে,যা সরঞ্জামটির অপারেশন অসুবিধা, ওজন এবং খরচ বাড়ায়মাল্টিপলস পদ্ধতি এই অসুবিধাগুলি অতিক্রম করে এবং পরীক্ষার পদ্ধতিগুলিকে ব্যাপকভাবে সরল করে।এক ধাক্কা উচ্চ ভোল্টেজ ফ্ল্যাশওভার প্রক্রিয়া থেকে পরীক্ষা তরঙ্গের আঠটি সেট পাওয়া যায়, এবং সর্বদা তরঙ্গের বিভিন্ন সেট থাকে যা ত্রুটির দূরত্ব ব্যাখ্যা করার জন্য সুবিধাজনক। এটি দ্বিতীয় পালস পদ্ধতির তুলনায় একাধিক পালস পদ্ধতির সুবিধা।

অপারেশন সিস্টেম প্রদর্শন

উচ্চ ভোল্টেজ ফ্ল্যাশওভার পরীক্ষার মোডে তারের ত্রুটির দূরত্ব পরীক্ষা করা, এই পরীক্ষার পদ্ধতিটি উচ্চ প্রতিরোধের ত্রুটির বিভিন্ন সনাক্তকরণের জন্য উপযুক্ত। স্ক্রিনে একটি তরঙ্গরূপ রয়েছে।দুটি কার্সার লাইনের অবস্থান সামঞ্জস্য করে, ত্রুটি দূরত্ব নির্ধারণ করা যেতে পারে।

পরীক্ষা ক্যাবল ত্রুটি দূরত্ব অধীনে ARC ((মাল্টি শট) পরীক্ষা মোড, এই পরীক্ষার পদ্ধতি বিভিন্ন উচ্চ প্রতিরোধের ত্রুটি সনাক্ত করার জন্য উপযুক্ত। বিশেষ করে তরঙ্গরূপ যা বিশ্লেষণ করা কঠিন,যেমন কম প্রতিরোধের এবং নিমজ্জিত তারের ত্রুটি, মাল্টিপল ইম্পলস পদ্ধতি বিশ্লেষণ করা সহজ এবং ব্যবহারকারীদের দ্রুত ত্রুটি দূরত্ব নির্ধারণ করতে সহায়তা করতে পারে।

নিম্ন ভোল্টেজ পালস পরীক্ষার মোডে তারের ত্রুটি দূরত্ব পরীক্ষা করা। কম প্রতিরোধের ওপেন সার্কিট (ব্রেক) এবং শর্ট সার্কিট ত্রুটির জন্য, ত্রুটি দূরত্ব সহজেই পরিমাপ করা যেতে পারে।

প্রযুক্তিগত পরামিতি

প্যানেলের ভূমিকা

1. প্রদর্শনঃ12.১ ইঞ্চি ইন্ডাস্ট্রিয়াল গ্রেড টাচ স্ক্রিন;
2. যোগাযোগঃনিম্ন ভোল্টেজ ইমপ্লান্ট পদ্ধতির ইমপ্লান্ট সিগন্যাল আউটপুট ইন্টারফেস, উচ্চ ভোল্টেজ ফ্ল্যাশওভার পদ্ধতির নমুনা গ্রহণকারী সিগন্যাল ইনপুট ইন্টারফেস;
3. গ্রাউন্ডিং:সুরক্ষা গ্রাউন্ডিং টার্মিনাল;
4. পাওয়ার ইন্ডিকেটরঃঅভ্যন্তরীণ ব্যাটারি শক্তি নির্দেশ করে, যা ৪টি গ্রিডে প্রদর্শিত হয়;
5. ইউএসবি-১:বাহ্যিক বেতার নেটওয়ার্ক কার্ড এবং ইউএসবি যোগাযোগ ডিভাইস;
6. ইউএসবি-২:বাহ্যিক বেতার নেটওয়ার্ক কার্ড এবং ইউএসবি যোগাযোগ ডিভাইস;
7. পাওয়ার সুইচঃ"I" পজিশনে, সিস্টেমে পাওয়ার সরবরাহের জন্য AC 220V পাওয়ার সাপ্লাই ব্যবহার করুন;
8. ০২" গিয়ার সিস্টেমকে পাওয়ার দেওয়ার জন্য অভ্যন্তরীণ ব্যাটারি ব্যবহার করে; যখন ০২২০ ভোল্ট এসি পাওয়ার সাপ্লাইতে ০২" পাওয়ার সকেট সংযুক্ত থাকে, তখন এটি একই সময়ে ব্যাটারি চার্জ করে;
9. "ও" গিয়ার, সিস্টেম পাওয়ার বন্ধ করুন;
10. পাওয়ার সকেটঃযন্ত্রের কাজের পাওয়ার সাপ্লাই, এসি 220 ভোল্ট সংযোগ পোর্ট;
11. ফিউজঃযেখানে এসি 220 ভোল্ট পাওয়ার সাপ্লাই সিস্টেমের ফিউজ ইনস্টল করা আছে;
12. স্ব-পরীক্ষাঃএকাধিক ইমপ্লান্সের অধীনে সংকেত প্রেরণ করা;
13. চালু/বন্ধঃইন্ডাস্ট্রিয়াল কম্পিউটারের কাজের ক্ষমতা চালু ও বন্ধ করুন।
14. ব্যাপ্তিঃসংগ্রহকৃত তরঙ্গের আকৃতির প্রশস্ততা পরিবর্তন করার জন্য তরঙ্গের আকৃতি সংগ্রহ করার সময় প্রশস্ততা বোতামটি সামঞ্জস্য করুন।
15. নির্দেশক আলোঃপরিদর্শন পদ্ধতির প্রতিফলনকারী সূচক আলো;
16. স্থানচ্যুতিঃপ্রাপ্ত তরঙ্গের উচ্চতা পরিবর্তন করার জন্য তরঙ্গের আকৃতি অর্জনের সময় স্থানচ্যুতি বোতামটি সামঞ্জস্য করুন।

প্যাকিং তালিকা

ক্যাবল রুট ট্র্যাকিং, পিনপয়েন্টিং, ক্যাবল সনাক্তকরণ, মেরামত এবং পুনরায় পরীক্ষা

ক্যাবল রুট ট্র্যাকিং

প্রায়শই, তারের ত্রুটির সঠিকভাবে সনাক্তকরণ আরও বেশি সময় নেয় কারণ পরীক্ষার অধীনে থাকা তারের রুট ট্র্যাকিং (সিইটি) করা হয়নি বা তারের রুট অজানা।ক্যাবলের সঠিক রুট অডিও ইন্ডাকশন পদ্ধতি ব্যবহার করে নির্ধারিত হয়.

অডিও ইনডাকশন পদ্ধতিতে, একটি অডিও ফ্রিকোয়েন্সি জেনারেটর থেকে একটি স্থিতিশীল, উচ্চ ফ্রিকোয়েন্সি এসি সিনোসাইডাল সংকেত পরীক্ষার শেষে CUT এ ইনজেক্ট করা হয়,যা পৃথিবীর মধ্য দিয়ে তার পথ সম্পূর্ণ করে এবং পুরো তারের লেয়ারে উপলব্ধ. একটি রুট ট্র্যাকার সেন্সর কয়েল ভূমি সমান্তরাল একটি অডিও রিসিভার সংযুক্ত সংকেত বাছাই,যা গ্রাফের আকারে এবং হেডফোনের মাধ্যমে ধরা শব্দের আকারে রিসিভারে দৃশ্যমানভাবে প্রদর্শিত হয়সবচেয়ে শক্তিশালী সংকেতটি কেবল তারের ঠিক উপরে পাওয়া যায় এবং যদি অনুসন্ধান কয়েলটি তারের উভয় পাশে বা তার থেকে দূরে থাকে তবে সংকেতের শক্তি হ্রাস পায়।ক্যাবল রুট অডিও রিসিভার এবং হেডফোন উপর সর্বোচ্চ অডিও সংকেত খোঁজার দ্বারা নির্ধারিত হয়.

বর্ণনা

XHGX507 ভূগর্ভস্থ ক্যাবল পাইপ লোকেটার প্রধানত ক্যাবল ত্রুটির অবস্থান, ক্যাবল সনাক্তকরণ, ক্যাবল পথ এবং গভীরতা পরিমাপের জন্য ব্যবহৃত হয়।এটি এমন কাজগুলি সম্পন্ন করতে পারে যা অতীতে কেবলমাত্র কয়েকটি সরঞ্জাম দ্বারা সম্পন্ন করা যেতে পারে.

কাজের নীতি

ভূগর্ভস্থ ক্যাবল পাইপ লোকেটারটি ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন পদ্ধতি এবং যোগাযোগ নীতির প্রয়োগের ভিত্তিতে ডিজাইন করা হয়েছে।

1. ইলেক্ট্রোম্যাগনেটিক সংকেতটি ট্রান্সমিটার দ্বারা উত্পন্ন হয় এবং বিভিন্ন ট্রান্সমিশন সংযোগ পদ্ধতির মাধ্যমে পরীক্ষার অধীনে ভূগর্ভস্থ তারের কাছে সংকেতটি প্রেরণ করা হয়।
2. ভূগর্ভস্থ ক্যাবলটি বৈদ্যুতিন চৌম্বকীয় সংকেত প্রেরণ করার পরে, ক্যাবলে একটি প্রেরিত বর্তমান তৈরি হয় এবং প্রেরিত বর্তমানটি দূরত্বের সাথে ক্যাবলটি প্রসারিত হয়।
3. বর্তমানের প্রসার প্রক্রিয়ায়, বৈদ্যুতিন চৌম্বকীয় তরঙ্গগুলি ভূগর্ভস্থ তারের মাধ্যমে মাটিতে বিকিরণ করা হয়।ইলেক্ট্রোম্যাগনেটিক তরঙ্গ সংকেত ক্যাবল উপরে মাটিতে গৃহীত হবে.
4. ভূগর্ভস্থ তারের অবস্থান, দিক এবং ত্রুটি প্রাপ্ত সংকেত শক্তির পরিবর্তন দ্বারা বিচার করা যেতে পারে।

বৈশিষ্ট্য

• বড় স্ক্রিনের এলসিডি সিগন্যালের শক্তি প্রদর্শন করে, এবং বার, তীর এবং ভয়েস প্রম্পটগুলি অপারেটরকে তারের ভূগর্ভস্থ অবস্থান এবং ত্রুটি পয়েন্ট বিচার করা সহজ করে তোলে।একজন মানুষ সব করতে পারে.
• সম্পূর্ণ ডিজিটাল ডিজাইন, পরিষ্কার বড়-স্ক্রিন এলসিডি গ্রাফিকাল ডিসপ্লে এবং নির্ভরযোগ্য অবস্থান
• বহনযোগ্য এবং হালকা, বহন করা সহজ
• অন্তর্নির্মিত পুনরায় চার্জযোগ্য ব্যাটারি
• ক্যাবল লুপ প্রতিরোধের পরিমাপ করার জন্য অন্তর্নির্মিত ওহমিটার
• গ্রাউন্ডে 2MΩ পর্যন্ত আইসোলেশন ত্রুটি সনাক্ত করতে ব্যবহার করা যেতে পারে
• ব্যাকলাইট ফাংশন সহ রাতের অপারেশনে মানিয়ে নিতে
• ক্যাবল লুপ প্রতিরোধের পরিমাপ করার জন্য অন্তর্নির্মিত ওহমিটার
• ক্যাবলের গভীরতা এবং বর্তমান প্রদর্শন করুন

প্রধান উপাদান

এই ক্যাবল পাইপ লোকেটারটি মূলত ট্রান্সমিটার এবং রিসিভার দিয়ে গঠিত, দুটি ক্ল্যাম্প, একটি এ-ফ্রেম এবং প্রয়োজনীয় সংযোগ তারের আনুষাঙ্গিক সহ।

প্রযুক্তিগত পরামিতি

ট্রান্সমিটার

রিসিভার

প্যাকিং তালিকা

আবেদনপত্র

তারের ত্রুটি সনাক্তকরণ

প্রাক-লোকেটর দ্বারা গণনা করা আনুমানিক ত্রুটি দূরত্ব এবং রুট ট্র্যাকিং পদ্ধতি ব্যবহার করে চিহ্নিত সন্দেহজনক ত্রুটিযুক্ত এলাকা ভিত্তিক,ক্যাবল ত্রুটির সঠিক অবস্থান বা ত্রুটির সঠিক সনাক্তকরণ করা হয়.

উচ্চ প্রতিরোধের এবং ফ্ল্যাশিং ত্রুটির সনাক্তকরণ

উচ্চ প্রতিরোধের এবং ফ্ল্যাশিং ত্রুটিগুলি চিহ্নিত করার জন্য, একটি HV সার্জ জনারেটর ব্যবহার করে ত্রুটিযুক্ত তারের মধ্যে পর্যায়ক্রমে প্রয়োগ করা হয়,ত্রুটি পয়েন্টে একটি ঠুং শব্দ উত্পাদন এবং তারের চারপাশে শক্তিশালী চৌম্বক ক্ষেত্র উত্পাদন. These acoustic and magnetic signals are picked with the help of sensor (sensitive ground microphones) and displayed simultaneously on pinpointer receiver in the form of graphs and acoustic signals are heard on the headphones. যেহেতু উভয় সংকেত, শাব্দ এবং চৌম্বকীয় একই সময়ে ত্রুটি পয়েন্টে উত্পাদিত হয়, তাই সঠিক ত্রুটি পয়েন্টটি সঠিকভাবে অবস্থিত; যেখানে তাদের মধ্যে সময় বিলম্ব শূন্যের কাছাকাছি।চৌম্বকীয় ক্ষেত্র এছাড়াও ব্যবহারকারী সেন্সর অবস্থান নির্ধারণ এবং ফলে সহজ পয়েন্টিং সাহায্য করে.

পরিচিতি

ক্যাবল ত্রুটি অবস্থান যন্ত্র শক্তি ক্যাবল ত্রুটি পয়েন্ট নির্ধারণ করতে শাব্দ এবং চৌম্বকীয় সিঙ্ক্রোনাইজেশন পদ্ধতি ব্যবহার করে।ইলেকট্রনিক ফ্ল্যাশওভার ইমপ্যাক্ট ডিসচার্জ জেনারেটর দ্বারা উত্পন্ন হয়, সংশ্লিষ্ট প্রোব দ্বারা বাছাই করা এবং বর্ধিত করা হয়, এবং ত্রুটি পয়েন্টের সঠিক অবস্থান শ্রবণ এবং চাক্ষুষ বিচার দ্বারা নির্ধারিত হয়।এটি একটি ডিভাইস যা মোটামুটি পরিমাপ পরিসীমা মধ্যে তারের ত্রুটি বিন্দু সঠিক অবস্থান সম্পন্ন এবং শাব্দ এবং চৌম্বক সময় পার্থক্য সংগ্রহ করেএটি পজিশনিং টেকনোলজি, পাথ-অ্যাসিস্টেড টেস্টিং এবং অন্যান্য প্রযুক্তিকে একীভূত করে।একাধিক পরীক্ষার মোড এবং সমৃদ্ধ এবং বৈচিত্র্যময় তাত্ক্ষণিক তথ্য সরবরাহ করে কার্যকরভাবে এবং সঠিকভাবে তারের ত্রুটি অবস্থান সম্পূর্ণ করতে.

এই ফিক্সড পয়েন্ট যন্ত্রটি পাওয়ার ক্যাবল, উচ্চ ফ্রিকোয়েন্সি কোঅক্সিয়াল ক্যাবল, স্ট্রিট লাইট ক্যাবল, কম প্রতিরোধের, শর্ট সার্কিট, ওপেন সার্কিট এবং সংযোগ বিচ্ছিন্নতার জন্য উপযুক্তএবং বিভিন্ন উপকরণ থেকে তৈরি বিভিন্ন ক্রস-সেকশন এবং মিডিয়া সঙ্গে buried তারের, সেইসাথে উচ্চ প্রতিরোধের ফুটো এবং উচ্চ প্রতিরোধের ফ্ল্যাশওভার। ত্রুটি। প্রযুক্তিগত পরামিতিগুলি "GB / T 18268 মেনে চলে।1 শিল্পক্ষেত্রে ব্যবহৃত পরীক্ষার সরঞ্জামগুলির জন্য হস্তক্ষেপ বিরোধী প্রয়োজনীয়তা".

এটি স্ট্যান্ডার্ড "DL ¢T 849.2-2019 পাওয়ার সরঞ্জামগুলির জন্য বিশেষ পরীক্ষকগুলির জন্য সাধারণ প্রযুক্তিগত শর্তাদি পার্ট ২" এর অ্যাকোস্টিক এবং চৌম্বকীয় ফিক্সিংয়ের জন্য স্ট্যান্ডার্ড প্রয়োজনীয়তা পূরণ করেঃক্যাবল ত্রুটি সনাক্তকরণ যন্ত্র".

বৈশিষ্ট্য

1. ৫ ইঞ্চি স্পর্শ-উচ্চ উজ্জ্বলতা এলসিডি সূর্যের আলোতে দৃশ্যমানতা নিশ্চিত করে।
2. অ্যাকোস্টিক এবং চৌম্বকীয় সময় পার্থক্য স্বয়ংক্রিয়ভাবে গণনা করার জন্য শব্দের এবং চৌম্বকীয় সিঙ্ক্রোনিক অবস্থান প্রযুক্তি গ্রহণ করুন।
3. বিভিন্ন পরিবেশের সাথে মানিয়ে নিতে শব্দের সংকেত এবং চৌম্বকীয় সংকেতের লাভের মান এবং ট্রিগার মানটি ম্যানুয়ালি সামঞ্জস্য করা যেতে পারে।
4. এটিতে ব্যাকগ্রাউন্ড গোলমাল কমানোর প্রযুক্তি রয়েছে এবং এটি বিভিন্ন ফিল্টারিং পদ্ধতি থেকে চয়ন করতে পারে।
5. এটিতে BNR ব্যাকগ্রাউন্ড গোলমাল হ্রাস এবং নিঃশব্দ গোলমাল হ্রাস ফাংশন রয়েছে।
6. এটিতে পথের বিচ্যুতির ইঙ্গিত রয়েছে।
7. মাল্টি-লেয়ার ফিজিক্যাল আইসোলেশন সিগন্যাল সেন্সর দিয়ে সজ্জিত, জলরোধী গ্রেড আইপি 65।
8. বিল্ট-ইন বড় ক্ষমতা লিথিয়াম ব্যাটারি, দীর্ঘ স্ট্যান্ডবাই সময়, দ্রুত চার্জার দিয়ে সজ্জিত।
9. ছোট এবং হালকা, পরিচালনা করা সহজ, এবং সহজ মানব-মেশিন ইন্টারফেস।

প্রযুক্তিগত সূচক

কাজের নীতি

এই ডিভাইসটি ত্রুটিগুলি সঠিকভাবে সনাক্ত করতে অ্যাকোস্টিক এবং চৌম্বকীয় সিঙ্ক্রোনাইজেশন পদ্ধতি ব্যবহার করে। এটি একটি খুব সঠিক এবং অনন্য অবস্থান নির্ধারণের পদ্ধতি।এর নীতি ঐতিহ্যগত শাব্দিক পয়েন্ট নির্ধারণ পদ্ধতির উপর ভিত্তি করে এবং বৈদ্যুতিন চৌম্বকীয় সংকেত সনাক্ত এবং প্রয়োগ যোগ করা হয়.

যখন উচ্চ-ভোল্টেজ জেনারেটরটি ত্রুটিযুক্ত তারের উপর প্রভাব নির্গমন সম্পাদন করে, ত্রুটি পয়েন্টে নির্গমন দ্বারা উত্পন্ন শব্দটি মাটিতে প্রেরণ করা হয়।উচ্চ সংবেদনশীলতা জোন দ্বারা শব্দ সংকেত বাছাই করা হয়. এম্প্লিফিকেশনের পরে, হেডফোন দিয়ে শুনলে "পপ" শব্দ শুনতে পাওয়া যায়।

জোনের অন্তর্নির্মিত জোন বাস্তব সময়ে চৌম্বকীয় ক্ষেত্রের সংকেত গ্রহণ করে, and uses the principle that the propagation speed of the magnetic field is much higher than the propagation speed of sound to determine the distance of the fault point by detecting the time difference between the electromagnetic signal and the sound signal. ক্ষুদ্রতম শব্দের-চৌম্বকীয় সময় পার্থক্যের সাথে বিন্দু খুঁজে পেতে সেন্সর অবস্থান সরানো চালিয়ে যান, তারপর ত্রুটি পয়েন্টের সঠিক অবস্থান এটির নীচে হবে।

ঐতিহ্যগত শব্দ পরিমাপ আইনি পয়েন্ট যন্ত্রপাতি সাধারণত শুধুমাত্র ইয়ারফোন ব্যবহার মনিটর,অথবা ত্রুটি বিন্দুতে স্রাব শব্দ সনাক্ত করতে মিটার পয়েন্টার সুইং দ্বারা সম্পূরক করা হয়যেহেতু স্রাব শব্দটি এক মুহুর্তে অদৃশ্য হয়ে যায় এবং পরিবেষ্টিত গোলমাল থেকে খুব বেশি আলাদা নয়, তাই এটি প্রায়শই অপারেটরদের জন্য খুব বেশি অভিজ্ঞতার জন্য বড় অসুবিধা নিয়ে আসে।অ্যাকোস্টিক-ম্যাগনেটিক সিঙ্ক্রোনাইজেশন পদ্ধতি কার্যকরভাবে ঐতিহ্যগত অ্যাকোস্টিক পরিমাপ পদ্ধতির উপরে সমস্যা এড়াতে.

প্যাকিং তালিকা

অপারেশন প্যানেলের ভূমিকা

1. সামঞ্জস্যঃ সামঞ্জস্যের ইন্টারফেসে প্রবেশের জন্য সামঞ্জস্য বোতাম টিপুন এবং সামঞ্জস্যের পরামিতিগুলি সেট করতে সামঞ্জস্য বোতামটি ঘোরান;
2. পাওয়ার সাপ্লাইঃ সিস্টেমের পাওয়ার সাপ্লাই চালু এবং বন্ধ করুন। সিস্টেম চালু করার সময়, আপনি একটি দীর্ঘ "বিপ" শব্দ শুনতে না হওয়া পর্যন্ত 3 থেকে 4 সেকেন্ডের জন্য পাওয়ার বোতাম টিপুন এবং ধরে রাখুন,তারপর আপনি বোতামটি তুলতে পারেন; যখন বন্ধ, আপনি 3 থেকে 4 সেকেন্ডের জন্য পাওয়ার বোতাম টিপুন এবং ধরে রাখা প্রয়োজন;
3. ডিসপ্লেঃ ৫ ইঞ্চি টাচ ডিসপ্লে।

1. সেন্সরঃ প্রোব সেন্সরের সংযোগ পোর্ট;
2. চার্জিংঃ চার্জার সংযোগ পোর্ট;
3. বিশেষ হেডফোন জ্যাক।

ইন্টারফেস এবং ফাংশন ভূমিকা

অপারেশন ইন্টারফেসে একটি তরঙ্গরূপ প্রদর্শন এলাকা এবং একটি পরামিতি সমন্বয় এলাকা অন্তর্ভুক্ত। উপরের চিত্রের লোগো অনুযায়ী প্রতিটি অংশের ফাংশন একের পর এক চালু করা হয়।

1. 1/2: শব্দ বৃদ্ধি সেটিং/শব্দ ট্রিগার সেটিং
2. 3/4: চৌম্বক ক্ষেত্র বৃদ্ধি সেটিং / চৌম্বক ক্ষেত্র ট্রিগার সেটিং
3. 5: প্রোব নির্দেশ
4. 6: সব পাস ফিল্টারিং
5. নিম্ন পাস ফিল্টারিং
6. হাই-পাস ফিল্টারিং
7. ব্যান্ড পাস ফিল্টারিং
8. 7.মূক সেটিং
9. 8.BNR সেটিংস
10. 9.ভলিউম সেটিং
11. 10. পাওয়ার ডিসপ্লে
12. 11.শব্দ তীব্রতাঃ শব্দ তীব্রতা নির্দেশ এবং সংশ্লিষ্ট সংখ্যাসূচক প্রদর্শন।
13. 12ইলেকট্রোম্যাগনেটিক সংকেতঃ প্রারম্ভিকীকরণ সম্পন্ন, আপনি লোগো (আলো হলুদ); নিঃশব্দ বা স্পর্শ সেন্সর লোগো (আলো সাদা) নমুনা করতে পারেন।
14. 13. চৌম্বকীয় ক্ষেত্রের শক্তিঃ চৌম্বকীয় ক্ষেত্রের শক্তি নির্দেশক এবং সংশ্লিষ্ট সংখ্যাসূচক প্রদর্শন।
15. 14. চারটি অ্যাকোস্টিক এবং চৌম্বকীয় সময় পার্থক্য ডেটা প্রদর্শন সেট, স্থির পয়েন্টের নির্ভুলতা উন্নত করার জন্য ব্যবহারকারীর রেফারেন্সের জন্য অ্যাকোস্টিক এবং চৌম্বকীয় সময় পার্থক্য দেখায়।

উচ্চ প্রতিরোধের এবং ঝলকানি ত্রুটিগুলি সনাক্ত করতে, একটি সার্জ জেনারেটর ব্যবহার করা হয় যা নিয়মিতভাবে ত্রুটিযুক্ত তারের মধ্যে উচ্চ ভোল্টেজ সার্জ প্রয়োগ করে,ত্রুটি পয়েন্টে একটি banging শব্দ এবং তারের চারপাশে একটি শক্তিশালী চৌম্বক ক্ষেত্র উত্পাদনএই শাব্দিক এবং চৌম্বকীয় সংকেতগুলি সেন্সরগুলির সাহায্যে (সংবেদনশীল গ্রাউন্ড মাইক্রোফোন) সংগ্রহ করা হয় এবং একটি গ্রাফিকের আকারে অবস্থান গ্রহণকারীর উপর একযোগে প্রদর্শিত হয়।এবং অ্যাকোস্টিক সংকেত হেডফোন মাধ্যমে শোনা যাবে. শব্দের এবং চৌম্বকীয় সংকেতগুলি একই সময়ে ত্রুটি পয়েন্টে উত্পাদিত হয়, তাই সঠিক ত্রুটি পয়েন্টটি নির্দিষ্ট করা যায়; তাদের মধ্যে সময় বিলম্ব শূন্যের কাছাকাছি।চৌম্বকীয় ক্ষেত্র ব্যবহারকারীদের সেন্সর অবস্থান নির্ধারণ করতে সাহায্য করতে পারেন, যার ফলে ত্রুটির পয়েন্টটি সহজেই চিহ্নিত করা যায়।

বর্ণনা

The high-voltage pulse generator fully complies with DL/T846-2016 "General Technical Conditions for High Voltage Test Equipment" and DL/T474-2017 "Guidelines for the Implementation of Field Insulation Tests"এটি মূলত 35kV এবং তার নীচে ভোল্টেজ স্তরের তারের ত্রুটি পরীক্ষার সময় প্রভাব ছাড়ের জন্য ব্যবহৃত হয়; এটি অন্যান্য বৈদ্যুতিক সরঞ্জামগুলির ডিসি প্রতিরোধ ভোল্টেজ পরীক্ষার জন্যও ব্যবহার করা যেতে পারে।

এই ডিভাইসটি DC উচ্চ-ভোল্টেজ উৎস, শক্তি সঞ্চয় ক্যাপাসিটার, এবং এক মধ্যে শোষণ বল ফাঁক একত্রিত করে।এই সরঞ্জাম সম্পূর্ণরূপে ঐতিহ্যগত পরীক্ষা ট্রান্সফরমার শত শত কেজি ওজনের প্রতিস্থাপন, অপারেশন বক্স এবং ইমপ্লাস শক্তি সঞ্চয় ক্যাপাসিটার (সাধারণত 5kVA ট্রান্সফরমার সেট 60 কেজি ওভার ওজনের, এবং নিয়ন্ত্রণ বক্স 30 কেজি ওভার,এবং ২০ কিলোগ্রামের বেশি পলস এনার্জি স্টোরেজ ক্যাপাসিটার).

পাওয়ার সাপ্লাই উচ্চ নির্ভুলতা, উচ্চ স্থিতিশীলতা বিশেষ উচ্চ ভোল্টেজ ইলেকট্রনিক উপাদান এবং উচ্চ ফ্রিকোয়েন্সি উচ্চ ভোল্টেজ প্রযুক্তি গ্রহণ করে,যা পুরো মেশিনকে কাঠামোর দিক থেকে সহজ এবং ওজনের দিক থেকে অতি হালকা করে তোলে. পালস জেনারেটর মানবিক নকশা এবং অপারেশন মোড গ্রহণ করে, যা নিরাপদ এবং নির্ভরযোগ্য। এটি সত্যিই প্রভাব দ্বারা ক্ষতিগ্রস্ত না হওয়ার প্রভাব অর্জন করে,এবং এটাও স্বাভাবিকভাবে কাজ করতে পারেন যখন উচ্চ ভোল্টেজ মাটিতে শর্ট সার্কিট হয়এটি বর্তমানে সবচেয়ে হালকা এবং সবচেয়ে ব্যবহারকারী বান্ধব পোর্টেবল ডিসি প্রভাব উচ্চ ভোল্টেজ সরঞ্জাম। এটি পাওয়ার ক্যাবল ত্রুটি সনাক্তকরণের জন্য একটি আদর্শ পণ্য।

প্রযুক্তিগত পরামিতি

প্যানেলের ভূমিকা

1. হাই ভোল্টেজ আউটপুট (ডিসি):যখন ডিসি ভোল্টেজ সহ্য করে, উচ্চ-ভোল্টেজ আউটপুট লাইন সংযোগ করুন।
2. হাই ভোল্টেজ আউটপুট (EMP):ইমপ্লান্ট স্রাবের সময়, উচ্চ-ভোল্টেজ আউটপুট লাইন সংযুক্ত করুন।
3. সুরক্ষা স্থল:ইনস্ট্রুমেন্ট কেসিং এর ইলেকট্রিফিকেশন বা কর্মীদের প্রতিরোধ করার জন্য ইনস্ট্রুমেন্ট কেসিং গ্রাউন্ড করা হয়।
4. সময় সেটিংঃডিসচার্জ সময় ব্যবধান সেট করুন.
5. ভোল্টমিটার:উচ্চ ভোল্টেজ আউটপুট ভোল্টেজ নির্দেশক, বাস্তব সময়ে ভোল্টেজ মান প্রদর্শন করতে ব্যবহৃত।
6. পাওয়ার সকেটঃযন্ত্রের কাজের শক্তি সরবরাহ, এসি 220V ± 10%/50Hz ± 1Hz।
7. সুরক্ষা টিউব হোল্ডারঃএসি 220 ভোল্ট পাওয়ার সাপ্লাই সিস্টেমে নিরাপত্তা টিউব ইনস্টলেশনের অবস্থান।
8. পাওয়ার সুইচঃ'আই পজিশন' সিস্টেমকে পাওয়ার সরবরাহের জন্য এসি 220 ভোল্ট পাওয়ার চালু করার ইঙ্গিত দেয়;
9. "০ গিয়ার" মানে সিস্টেমে পাওয়ার সরবরাহের জন্য এসি ২২০ ভোল্ট পাওয়ার সাপ্লাই বন্ধ করা।
10. অতিরিক্ত বর্তমান সুরক্ষা সুইচঃস্ট্যাটাস টিপলে বোঝা যায় যে ওভারকরেন্ট সুরক্ষা ফাংশন শুরু হয়েছে; যখন এটি রিবাউন্ড হয়, এটি নির্দেশ করে যে যন্ত্রটি ওভারকরেন্ট সুরক্ষা চালু করেছে।
11. স্টার্ট বাটন/শূন্য অবস্থানের সূচক আলোঃ
12. 1যখন শূন্য অবস্থানের সূচক আলো জ্বলছে (হলুদ), এটি শূন্য অবস্থানের অবস্থা নির্দেশ করে। স্টার্ট বোতাম টিপে উচ্চ-ভোল্টেজ আউটপুট শুরু করতে পারে;
13. 2যখন শূন্য অবস্থানের সূচক আলো জ্বলছে না, এটি শূন্য অবস্থানের অবস্থায় নেই তা নির্দেশ করে। ভোল্টেজ সামঞ্জস্যের বোতামটি ঘড়ির কাঁটার বিপরীতে শূন্য অবস্থানে ঘুরিয়ে দেওয়ার পরে,শূন্য অবস্থানের সূচক আলো জ্বলছে, এবং তারপর স্টার্ট বোতাম টিপুন উচ্চ ভোল্টেজ আউটপুট শুরু করতে পারেন.
14. স্টপ বোতাম/উচ্চ ভোল্টেজ সূচক আলোঃপরীক্ষা শেষ হলে বা কোনও অস্বাভাবিকতা দেখা দিলে, উচ্চ ভোল্টেজ আউটপুট বন্ধ করার জন্য এই বোতাম টিপুন।উচ্চ ভোল্টেজ সূচক হালকা নির্দেশ করে যে উচ্চ ভোল্টেজ আউটপুট সক্রিয় করা হয়েছে; উচ্চ ভোল্টেজ সূচক আলো বন্ধ, উচ্চ ভোল্টেজ আউটপুট বন্ধ হয়েছে যে ইঙ্গিত।
15. ভোল্টেজ নিয়ন্ত্রক বোতামঃভোল্টেজের আকার সামঞ্জস্য করতে ব্যবহৃত হয়; আউটপুট উচ্চ চাপটি ছোট থেকে বড় পর্যন্ত বাড়ানোর জন্য ঘড়ির কাঁটার দিকের দিকে এবং বড় থেকে ছোট থেকে হ্রাস করার জন্য ঘড়ির কাঁটার বিপরীতে সামঞ্জস্য করুন।
16. ডিসচার্জ বোতামঃউচ্চ-ভোল্টেজ স্টপ অবস্থায়, এই বোতাম টিপলে ম্যানুয়ালি অভ্যন্তরীণ সঞ্চিত বিদ্যুৎ নিষ্কাশন করতে পারে।
17. এম্পমিটার:নিম্ন ভোল্টেজের পরিমাপ প্রবাহের সূচক।

প্যাকিং তালিকা

যদি আপনার কোন প্রশ্ন থাকে তাহলে আমাদের সাথে যোগাযোগ করুন! ধন্যবাদ!
