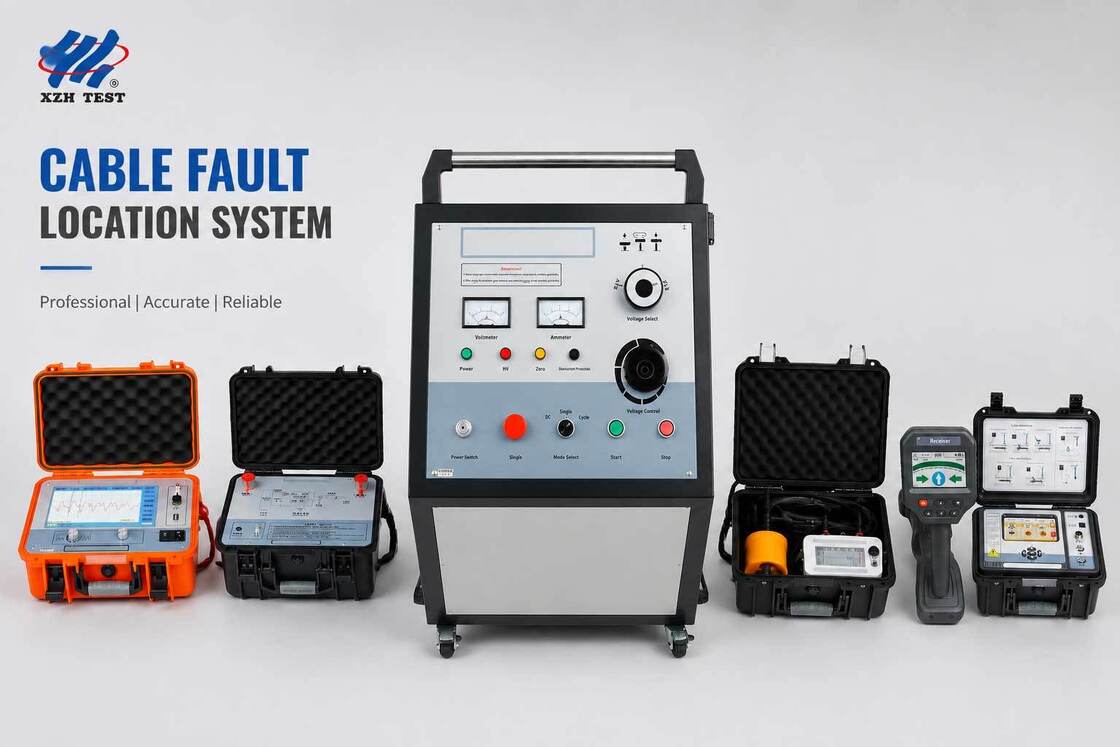

পণ্যের সংক্ষিপ্ত বিবরণ
XZH TEST অ্যাকুরেট পোর্টেবল কেবল ফল্ট লোকেশন সিস্টেম হল একটি সম্পূর্ণ সমন্বিত ডায়াগনস্টিক প্ল্যাটফর্ম যা ৩৫ kV পর্যন্ত মাঝারি এবং নিম্ন ভোল্টেজের ভূগর্ভস্থ পাওয়ার কেবল নেটওয়ার্কের জন্য তৈরি করা হয়েছে। একটি ২০৪৮J মাল্টি-ভোল্টেজ সার্জ জেনারেটর, ৪০০ MHz ডিজিটাল TDR প্রি-লোকেটর, অ্যাকোস্টিক-ম্যাগনেটিক হাই-প্রিসিশন পিনপয়েন্টার এবং মাল্টি-ফ্রিকোয়েন্সি কেবল পাথ কম্প্রিহেনসিভ টেস্টারকে একটি সমন্বিত ফিল্ড সলিউশনে একত্রিত করে, এই সিস্টেমটি ফল্ট-লোকেশন ওয়ার্কফ্লোর সম্পূর্ণ পরিসীমা কভার করে — ফল্ট কন্ডিশনিং এবং প্রি-লোকেশন থেকে শুরু করে সেন্টিমিটার-লেভেল পিনপয়েন্টিং এবং কেবল রুট সনাক্তকরণ পর্যন্ত। ইউটিলিটি ফিল্ড ক্রু, ইলেকট্রিক্যাল কন্ট্রাক্টর এবং ইন্ডাস্ট্রিয়াল মেইনটেনেন্স টিমের জন্য ডিজাইন করা হয়েছে, এটি -২৫°C থেকে +৬৫°C পর্যন্ত কঠোর ফিল্ড পরিবেশের জন্য রেট করা একটি রুক্ষ, পরিবহনযোগ্য প্যাকেজে পেশাদার-গ্রেডের নির্ভুলতা সরবরাহ করে।

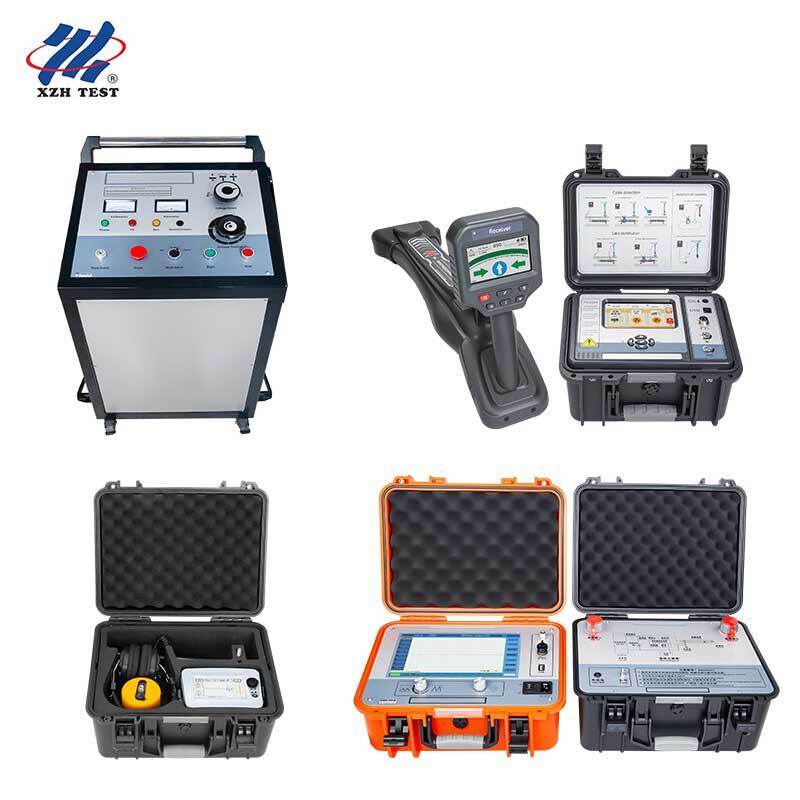

সিস্টেমের উপাদান
১. XHHV535-4TS — ২০৪৮J হাই ভোল্টেজ সার্জ জেনারেটর
ইমপালস এনার্জি সোর্স ও ফল্ট কন্ডিশনিং
সিস্টেমের পাওয়ার হাউস। বিভিন্ন কেবল ভোল্টেজ রেটিং জুড়ে সুনির্দিষ্ট শক্তি নিয়ন্ত্রণের জন্য তিনটি সুইচযোগ্য ভোল্টেজ লেভেল (৮ kV / ১৬ kV / ৩২ kV) সহ ২০৪৮ জুল পর্যন্ত সার্জ শক্তি সরবরাহ করে। আর্ক রিফ্লেকশন ফল্ট প্রি-লোকেশন এবং অ্যাকোস্টিক-ম্যাগনেটিক পিনপয়েন্টিংয়ের জন্য প্রয়োজনীয় উচ্চ-শক্তির ইমপালস সরবরাহ করে। ফল্ট কন্ডিশনিংয়ের জন্য অবিচ্ছিন্ন ৬০ mA বার্ন কারেন্ট, জিরো-স্টার্ট সুরক্ষা ইন্টারলক, স্বয়ংক্রিয় অভ্যন্তরীণ ক্যাপাসিট্যান্স ডিসচার্জ এবং IP54-রেটেড এনক্লোজার বৈশিষ্ট্যযুক্ত।
আউটপুট ভোল্টেজ: ৮ kV / ১৬ kV / ৩২ kV (তিন-লেভেল সুইচযোগ্য)
ডিসচার্জ এনার্জি: ২০৪৮ জুল (সর্বোচ্চ)
বার্ন কারেন্ট: ফল্ট কন্ডিশনিংয়ের জন্য ৬0 mA @ ৩২ kV
অন্তর্নির্মিত ক্যাপাসিটর: ৬৪ μF / ১৬ μF / ৪ μF
সুরক্ষা: জিরো-স্টার্ট ইন্টারলক, স্বয়ংক্রিয় ডিসচার্জ, ওভার-ভোল্টেজ/ওভার-কারেন্ট/ওভারহিটিং সুরক্ষা
সুরক্ষা রেটিং: IP54
২. XHGG502A — ডিজিটাল TDR কেবল ফল্ট প্রি-লোকেটর
হাই-রেজোলিউশন ফল্ট রেঞ্জিং
দ্রুত প্রাথমিক ফল্ট দূরত্ব পরিমাপের জন্য উন্নত টাইম ডোমেন রিফ্লেক্টোমিটার। সমস্ত কেবল ইনসুলেশন ফল্ট টাইপ পরিচালনা করার জন্য চারটি পরীক্ষা পদ্ধতি সমর্থন করে — লো-ভোল্টেজ পালস, ইমপালস কারেন্ট, ইমপালস ভোল্টেজ এবং ARC মাল্টিপল পালস। ৪০০ MHz সর্বোচ্চ স্যাম্পলিং রেট, ৩০০ V পালস অ্যামপ্লিচিউড এবং ১০০ m থেকে ১০০ km পর্যন্ত দশটি নির্বাচনযোগ্য পরিমাপ রেঞ্জ সহ, এটি ০.০৭ m ন্যূনতম রেজোলিউশন সরবরাহ করে যার পরিমাপ ত্রুটি ≤±(০.৫%×L+১m)। স্বয়ংক্রিয় ইম্পিডেন্স ম্যাচিং এবং ০–১০০% অ্যাডজাস্টেবল সিগন্যাল গেইন বৈশিষ্ট্যযুক্ত।
পরীক্ষার পদ্ধতি: LV পালস, ইমপালস কারেন্ট, ইমপালস ভোল্টেজ, ARC মাল্টিপল পালস
স্যাম্পলিং রেট: ১ MHz – ৪০০ MHz
পরিমাপের পরিধি: ≥১২০ km
ন্যূনতম রেজোলিউশন: ০.০৭ m
পালস অ্যামপ্লিচিউড: ৩০০ V
আউটপুট ইম্পিডেন্স: স্বয়ংক্রিয় ম্যাচ
৩. XHDD503C — অ্যাকোস্টিক-ম্যাগনেটিক হাই-প্রিসিশন পিনপয়েন্টার
সেন্টিমিটার-লেভেল ফল্ট পিনপয়েন্টিং
সুনির্দিষ্ট ফল্ট স্থানীয়করণের জন্য পেশাদার-গ্রেডের অ্যাকোস্টিক-ম্যাগনেটিক সিনক্রোনাস রিসিভার। চারটি মোডে (স্ট্যান্ডার্ড, এনহ্যান্সড, নয়েজ রিডাকশন, কাস্টম) ইন্টেলিজেন্ট টাইম-ডিফারেন্স, ইলেক্ট্রোম্যাগনেটিক ইন্সপেকশন এবং অ্যাকোস্টিক পরিমাপ পদ্ধতি সহ কাজ করে। ৫-ইঞ্চি TFT আল্ট্রা-ব্রাইট ৮০০×৪৮০ ট্রু-কালার ডিসপ্লে স্বজ্ঞাত গ্রাফিক্যাল গাইডেন্স প্রদান করে, যখন ১২০ dB সম্পূর্ণ স্বয়ংক্রিয় গেইন এবং ১৬-গিয়ার ডাইনামিক রেঞ্জ (০–১১২ dB) সবচেয়ে কোলাহলপূর্ণ ফিল্ড পরিস্থিতিতে নির্ভরযোগ্য সনাক্তকরণ নিশ্চিত করে। সব আবহাওয়ার জন্য IP65 জলরোধী রেটিং।
ফিক্সড-পয়েন্ট নির্ভুলতা: ০.১ m (ফিক্সড পয়েন্ট ও পাথ)
গেইন: ১২০ dB, সম্পূর্ণ স্বয়ংক্রিয় + ম্যানুয়াল অ্যাডজাস্টেবল
ফ্রিকোয়েন্সি রেঞ্জ: ১০০ – ১৬০০ Hz
ডিসপ্লে: ৫-ইঞ্চি TFT আল্ট্রা-ব্রাইট ৮০০×৪৮০ ট্রু কালার
ব্যাটারি: ৪ × ১৮৬৫০ লিথিয়াম, ৮+ ঘন্টা রানটাইম
জলরোধী: IP65
৪. XHGX507C — কেবল পাইপলাইন কম্প্রিহেনসিভ টেস্টার
রুট ট্রেসিং ও সনাক্তকরণ
কেবল পাথ ট্রেসিং, গভীরতা পরিমাপ, কেবল সনাক্তকরণ এবং স্টেপ-ভোল্টেজ ফল্ট সনাক্তকরণের জন্য মাল্টি-ফ্রিকোয়েন্সি ট্রান্সমিটার-রিসিভার সিস্টেম। ট্রান্সমিটার ১১টি সক্রিয় ফ্রিকোয়েন্সিতে (৬৪০ Hz থেকে ১৯৭ kHz) ৯টি অ্যাডজাস্টেবল পাওয়ার লেভেল এবং ১৫০ Vpp সর্বোচ্চ আউটপুট সহ ১৫ W পর্যন্ত আউটপুট করে। রিসিভারটিতে একটি ৪.৩-ইঞ্চি সানলাইট-রিডেবল LCD কালার ডিসপ্লে রয়েছে যা গভীরতা, কারেন্ট, ফ্রিকোয়েন্সি, মোড, গেইন এবং সিগন্যাল শক্তি প্রদর্শন করে। Φ১৫০ মিমি কাপলিং ক্ল্যাম্প সহ ডাইরেক্ট কানেকশন, কাপলিং এবং ইন্ডাকশন আউটপুট পদ্ধতি সমর্থন করে। সনাক্তকরণ গভীরতা ০–২০ m পর্যন্ত পৌঁছায়।
সক্রিয় ফ্রিকোয়েন্সি: ৬৪০ Hz থেকে ১৯৭ kHz পর্যন্ত ১১টি ফ্রিকোয়েন্সি
আউটপুট পাওয়ার: ১৫ W সর্বোচ্চ, ৯টি লেভেল অ্যাডজাস্টেবল
সনাক্তকরণ গভীরতা: ০ – ২০ m
ডিসপ্লে: ৪.৩-ইঞ্চি LCD কালার, সানলাইট-দৃশ্যমান
কাজের মোড: ট্রেসিং, সনাক্তকরণ, স্টেপ ভোল্টেজ
প্যাসিভ সনাক্তকরণ: ৫০/৬০/২৫০ Hz পাওয়ার ফ্রিকোয়েন্সি + RF ব্যান্ড
সম্পূর্ণ সিস্টেম স্পেসিফিকেশন
| প্যারামিটার |
স্পেসিফিকেশন |
| মডেল |
XHGG502A + XHDD503C + XHHV535-4TS + XHGX507C |
| সার্জ এনার্জি |
২০৪৮ জুল (সর্বোচ্চ) |
| সার্জ ভোল্টেজ |
৮ kV / ১৬ kV / ৩২ kV (তিন-লেভেল সুইচযোগ্য) |
| TDR স্যাম্পলিং রেট |
১ MHz – ৪০০ MHz |
| প্রি-লোকেশন স্কোপ |
≥১২০ km |
| প্রি-লোকেশন রেজোলিউশন |
০.০৭ m |
| পিনপয়েন্টিং নির্ভুলতা |
০.১ m (ফিক্সড পয়েন্ট ও পাথ) |
| পাথ ট্রেসার ডেপথ |
০ – ২০ m |
| টার্গেট কেবল রেঞ্জ |
মাঝারি ও নিম্ন ভোল্টেজ পাওয়ার কেবল (৩৫ kV পর্যন্ত) |
| অপারেটিং তাপমাত্রা |
-২৫°C – +৬৫°C |
| ব্র্যান্ড |
XZH TEST |
| উৎপত্তি |
শিআন, শানসি, চীন |
| সার্টিফিকেশন |
ISO, CE |
সম্পূর্ণ ফল্ট লোকেশন ওয়ার্কফ্লো
কেবল ইনসুলেশন টেস্ট ও ফল্ট কন্ডিশনিং (XHHV535-4TS)ফল্টের উপস্থিতি নিশ্চিত করতে এবং ফল্টের ধরণ চিহ্নিত করতে প্রাথমিক ইনসুলেশন রেজিস্ট্যান্স পরিমাপ করুন। ফল্ট পয়েন্টকে কন্ডিশন করার জন্য DC বা হাই-ভোল্টেজ সার্জ প্রয়োগ করুন — এটিকে ফ্ল্যাশ ওভার এবং ডিসচার্জ করে একটি সনাক্তযোগ্য ক্ষণস্থায়ী সংকেত তৈরি করুন।
ফল্ট প্রি-লোকেশন (XHGG502A)TDR প্রি-লোকেটর সংযোগ করুন এবং সমস্ত ধরণের কেবল মেইন ইনসুলেশন ফল্টের একটি মোটামুটি পরিমাপ করতে ট্র্যাভেলিং ওয়েভ রিফ্লেকশন নীতি ব্যবহার করুন। দ্রুত দূরত্ব গণনার জন্য ফল্টের বৈশিষ্ট্যের উপর ভিত্তি করে সর্বোত্তম পরীক্ষা পদ্ধতি (LV পালস, ইমপালস কারেন্ট, ইমপালস ভোল্টেজ, বা ARC মাল্টিপল পালস) নির্বাচন করুন।
রুট ট্রেসিং ও সনাক্তকরণ (XHGX507C)সঠিক কেবল পাথ ট্রেস করতে, বুরিয়াল গভীরতা পরিমাপ করতে এবং একাধিক সার্কিটের মধ্যে টার্গেট কেবলটি নিশ্চিতভাবে সনাক্ত করতে কম্প্রিহেনসিভ টেস্টার স্থাপন করুন। সুনির্দিষ্ট স্থানীয়করণের জন্য প্রস্তুত করতে পৃষ্ঠের উপর রুট চিহ্নিত করুন।
সার্জ ইমপালস জেনারেশন (XHHV535-4TS)পিনপয়েন্টারের জন্য ফল্ট পয়েন্টে সনাক্তযোগ্য অ্যাকোস্টিক এবং ইলেক্ট্রোম্যাগনেটিক সংকেত তৈরি করতে নির্বাচিত ভোল্টেজ লেভেলে ত্রুটিপূর্ণ কেবলে উচ্চ-শক্তির সার্জ প্রয়োগ করুন।
সুনির্দিষ্ট পিনপয়েন্টিং (XHDD503C)ইন্টেলিজেন্ট টাইম-ডিফারেন্স এবং সিনক্রোনাস ট্রিগার পদ্ধতি ব্যবহার করে অ্যাকোস্টিক-ম্যাগনেটিক পিনপয়েন্টার দিয়ে কেবল রুট ধরে হাঁটুন। ০.১ m পর্যন্ত সুনির্দিষ্ট ফল্ট অবস্থান সনাক্ত করুন — খনন এলাকা এবং মেরামতের সময় কমিয়ে আনুন।
কেবল মেরামত ও যাচাইকরণচিহ্নিত বিন্দুতে সুনির্দিষ্টভাবে খনন করুন, কেবলটি মেরামত করুন এবং অপারেশনাল অখণ্ডতা নিশ্চিত করতে চূড়ান্ত ইনসুলেশন পরীক্ষা সহ পুনরুদ্ধার যাচাই করুন।
অ্যাপ্লিকেশন
শহুরে বিতরণ নেটওয়ার্ক: শহরের পরিবেশে ভূগর্ভস্থ মাঝারি এবং নিম্ন-ভোল্টেজ বিতরণ কেবলগুলিতে ফল্ট লোকেশন — যেখানে ০.১ m পিনপয়েন্টিং নির্ভুলতা রাস্তা খনন, ট্র্যাফিক বিঘ্ন এবং পুনরুদ্ধারের খরচ কমিয়ে আনে।
শিল্প সুবিধা: প্ল্যান্ট পাওয়ার ডিস্ট্রিবিউশন কেবলগুলির ডায়াগনস্টিকস, যার মধ্যে কংক্রিট ফ্লোর, পাকা ইয়ার্ড এবং বিল্ডিং ফাউন্ডেশনের নীচে চলমান কেবলগুলিও রয়েছে যেখানে অ্যাক্সেস সীমাবদ্ধ।
নবায়নযোগ্য শক্তি সাইট: উইন্ড ফার্ম, সোলার পিভি প্ল্যান্ট এবং এনার্জি স্টোরেজ সুবিধাগুলিতে কেবল ফল্ট সনাক্তকরণ যেখানে বিস্তৃত ভূগর্ভস্থ কালেক্টর এবং ফিডার কেবল নেটওয়ার্ক রয়েছে।
পরিবহন পরিকাঠামো: রেলপথ, বিমানবন্দর, বন্দর এবং টানেল বৈদ্যুতিক সিস্টেমের জন্য ভূগর্ভস্থ কেবল ডায়াগনস্টিকস যেখানে দ্রুত ফল্ট পুনরুদ্ধার অপারেশনাল ধারাবাহিকতার জন্য গুরুত্বপূর্ণ।
ইলেকট্রিক্যাল ইউটিলিটিস ও সার্ভিস কন্ট্রাক্টর: LV/MV পাওয়ার কেবল নেটওয়ার্কের জন্য রুটিন প্রতিরোধমূলক রক্ষণাবেক্ষণ, জরুরি ফল্ট প্রতিক্রিয়া এবং ইনস্টলেশন পরবর্তী টেস্টিং।
প্যাকেজিং ও ডেলিভারি
| আইটেম |
বিস্তারিত |
| প্যাকেজিং |
অভ্যন্তরীণ ফোম কুশনিং সহ শক্তিশালী কাঠের কেস |
| শিপিং সময় |
৮ – ১০ কার্যদিবস |
| সরবরাহ ক্ষমতা |
প্রতি বছর ১,০০০ সেট |
| ন্যূনতম অর্ডারের পরিমাণ |
১ ইউনিট |
| পেমেন্টের শর্তাবলী |
T/T |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন ১: XHHV535-4TS সিস্টেম কোন কেবল প্রকার এবং ভোল্টেজ স্তরে ফল্ট সনাক্ত করতে পারে?
সিস্টেমটি ৩৫ kV পর্যন্ত মাঝারি এবং নিম্ন ভোল্টেজ পাওয়ার কেবলগুলির জন্য ডিজাইন করা হয়েছে। এটি XLPE, PILC এবং EPR সহ সমস্ত সাধারণ ইনসুলেশন প্রকার পরিচালনা করে। চারটি পরীক্ষা পদ্ধতি (LV পালস, ইমপালস কারেন্ট, ইমপালস ভোল্টেজ, ARC মাল্টিপল পালস) কেবল ফল্টের সম্পূর্ণ বর্ণালী কভার করে: লো-রেজিস্ট্যান্স, শর্ট-সার্কিট, ওপেন-সার্কিট, হাই-রেজিস্ট্যান্স লিকেজ এবং ফ্ল্যাশওভার ফল্ট। ৩-গিয়ার সার্জ জেনারেটর (৮/১৬/৩২ kV) অপারেটরদের কেবলের ভোল্টেজ রেটিংয়ের সাথে ইমপালস শক্তি সুনির্দিষ্টভাবে মেলাতে দেয়।
প্রশ্ন ২: অ্যাকোস্টিক-ম্যাগনেটিক পিনপয়েন্টিং কীভাবে সাব-০.২ m নির্ভুলতা অর্জন করে?
XHDD503C পিনপয়েন্টার অ্যাকোস্টিক-ম্যাগনেটিক সিঙ্ক্রোনাইজেশন নীতি ব্যবহার করে। যখন সার্জ জেনারেটর ফল্ট পয়েন্টে ফ্ল্যাশওভার ঘটায়, তখন অ্যাকোস্টিক (শব্দ/কম্পন) এবং ইলেক্ট্রোম্যাগনেটিক তরঙ্গ বিভিন্ন গতিতে মাটির মধ্য দিয়ে বাইরের দিকে ছড়িয়ে পড়ে। IP65-রেটেড সেন্সর উভয় সংকেত একযোগে ধারণ করে। হোস্ট ইউনিট রিয়েল-টাইমে সময়ের পার্থক্য গণনা করে এবং ৪টি সিঙ্ক্রোনাইজড রিডিং প্রদর্শন করে। অপারেটর যখন ফল্টের ঠিক উপরে আসে, তখন সময়ের পার্থক্য শূন্যে কমতে থাকে, যা ০.২ m এর মধ্যে সুনির্দিষ্ট অবস্থান নির্দেশ করে — ১২০ dB গেইন এবং BNR ব্যাকগ্রাউন্ড নয়েজ রিডাকশনের কারণে কোলাহলপূর্ণ শহুরে পরিবেশেও।
প্রশ্ন ৩: এই সিস্টেমটি কি একজন একক ফিল্ড টেকনিশিয়ানের জন্য উপযুক্ত?
হ্যাঁ। প্রতিটি উপাদান একক অপারেটর স্থাপনার জন্য ডিজাইন করা হয়েছে: TDR প্রি-লোকেটরটিতে স্বয়ংক্রিয় ওয়েভফর্ম বিশ্লেষণের সাথে একটি ১০.১-ইঞ্চি টাচ-স্ক্রিন ইন্টারফেস রয়েছে; XHGX507C পাথ টেস্টার একক কেবল ট্রেসিংয়ের জন্য বার-গ্রাফ, তীর এবং ভয়েস প্রম্পট সরবরাহ করে; এবং পিনপয়েন্টারটির ওজন মাত্র ৬.৫ কেজি এবং ৮+ ঘন্টা ব্যাটারি রানটাইম রয়েছে। উচ্চ-ভোল্টেজ অপারেশনের সময় সুরক্ষার জন্য, স্ট্যান্ডার্ড ইউটিলিটি প্রোটোকল অনুসারে একটি দুই-জনের দল সুপারিশ করা হয়, তবে প্রতিটি পৃথক যন্ত্র সম্পূর্ণ একক-অপারেটর সক্ষম।
প্রশ্ন ৪: XZH TEST কি প্রশিক্ষণ এবং বিক্রয়োত্তর সহায়তা প্রদান করে?
XZH TEST প্রতিটি সিস্টেমের সাথে ব্যাপক ইংরেজি ভাষার ব্যবহারকারী ম্যানুয়াল সরবরাহ করে। অনুরোধে অন-সাইট কমিশনিং এবং অপারেটর প্রশিক্ষণ ব্যবস্থা করা যেতে পারে। আমরা ইমেল, ভিডিও কল এবং ফোনের মাধ্যমে রিমোট টেকনিক্যাল সাপোর্ট অফার করি — আমাদের ইঞ্জিনিয়ারিং টিম অ্যাপ্লিকেশন-নির্দিষ্ট গাইডেন্স, ওয়েভফর্ম ইন্টারপ্রিটেশন এবং ফিল্ড ট্রাবলশুটিংয়ে সহায়তা করে। স্ট্যান্ডার্ড প্রস্তুতকারকের ওয়ারেন্টি উৎপাদন ত্রুটিগুলি কভার করে, দীর্ঘমেয়াদী ফ্লিট অপারেশনের জন্য বর্ধিত ওয়ারেন্টি এবং পরিষেবা চুক্তি উপলব্ধ।
প্রশ্ন ৫: ডেলিভারি শর্তাবলী, প্যাকেজিং এবং সরবরাহ ক্ষমতা কী?
স্ট্যান্ডার্ড শিপিং সময় ৮–১০ কার্যদিবস। প্রতিটি সিস্টেম নিরাপদ আন্তর্জাতিক শিপিংয়ের জন্য অভ্যন্তরীণ ফোম কুশনিং সহ শক্তিশালী রপ্তানি-গ্রেডের কাঠের কেসে প্যাক করা হয়। ন্যূনতম অর্ডারের পরিমাণ ১ ইউনিট, T/T পেমেন্টের শর্তাবলী সহ। বার্ষিক সরবরাহ ক্ষমতা ১,০০০ সেট — পৃথক ট্রায়াল ক্রয় এবং বড় আকারের ইউটিলিটি ফ্লিট সংগ্রহের জন্য উপলব্ধতা নিশ্চিত করে।
