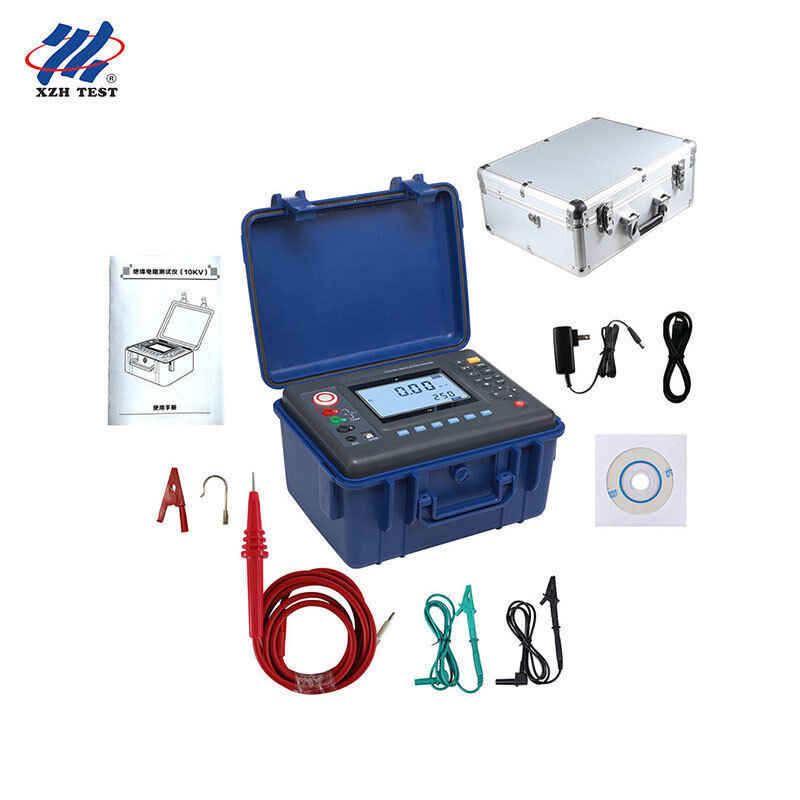

এক্সএইচএমআর-১০কেভিএ ডিজিটাল আইসোলেশন রেজিস্ট্যান্স টেস্টার।
এক্সএইচএমআর-১০কেভিবি একটি বহনযোগ্য উচ্চ ভোল্টেজ ডিজিটাল বিচ্ছিন্নতা প্রতিরোধের পরীক্ষক (মেগোহমমিটার) যা ১০ কেভি পর্যন্ত ছয়টি নির্বাচনযোগ্য পরীক্ষার ভোল্টেজে ০.০১ এমওএ থেকে ৩৫ টিওএ পর্যন্ত বিচ্ছিন্নতা প্রতিরোধের পরিমাপ করে,একসাথে DC/AC ভোল্টেজডিসি বর্তমান এবং ক্যাপাসিট্যান্স পরিমাপ। শোষণ অনুপাত (ডিএআর) এবং মেরুকরণ সূচক (পিআই) পরীক্ষার সাথে, 500-গ্রুপের বোর্ড স্টোরেজ এবং একটি ইউএসবি ইন্টারফেস,এটি পরীক্ষাগার-গ্রেড বিচ্ছিন্নতা নির্ণয় 2.৭৫ কেজি মাঠের যন্ত্র।
এর জন্য ডিজাইন করা হয়েছেঃমোটর, জেনারেটর, পাওয়ার ট্রান্সফরমার, স্যুইচওয়্যার এবং পাওয়ার ক্যাবলগুলির বিচ্ছিন্নতা পরীক্ষা করার জন্য বৈদ্যুতিক রক্ষণাবেক্ষণ এবং কমিশনিং দল ০ ইউটিলিটি সাবস্টেশন কর্মীদের সহ,শিল্প কারখানার বিদ্যুৎ বিভাগ, সরঞ্জাম ইনস্টলেশনের ঠিকাদার এবং তৃতীয় পক্ষের বৈদ্যুতিক পরিদর্শন পরিষেবা সরবরাহকারী যারা বোর্ড ডেটা স্টোরেজ এবং পিসি রিপোর্টিং সহ একটি পোর্টেবল 10kV নিরোধক পরীক্ষক প্রয়োজন।
মূল বৈশিষ্ট্যাবলী
| প্যারামিটার |
স্পেসিফিকেশন |
| মডেল |
এক্সএইচএমআর-১০কেভিবি |
| পরীক্ষার ফাংশন |
আইসোলেশন প্রতিরোধের, ভোল্টেজ, DC বর্তমান, ক্যাপাসিটেন্স |
| নামমাত্র ভোল্টেজ |
250V / 500V / 1000V / 2500V / 5000V / 10kV |
| আইসোলেশন প্রতিরোধের পরিসীমা |
0.01MΩ 35TΩ (রেজোলিউশন 0.01MΩ) |
| ডিসি ভোল্টেজ রেঞ্জ |
০ ∙ ১০০০ ভোল্ট (রেজোলিউশন ০.১ ভোল্ট) |
| এসি ভোল্টেজ রেঞ্জ |
০ ∙ ৭৫০ ভোল্ট (রেজোলিউশন ০.১ ভোল্ট) |
| ডিসি কারেন্ট রেঞ্জ |
0.1nA ∙ 6mA (রেজোলিউশন 0.1nA) |
| ক্যাপাসিটেন্স রেঞ্জ |
10nF ₹ 50μF (রেজোলিউশন 10nF) |
| আউটপুট শর্ট সার্কিট বর্তমান |
≥6mA |
| শোষণ অনুপাত / পোলারাইজেশন সূচক |
সমর্থিত (ডিএআর / পিআই) |
| তথ্য সঞ্চয়স্থান |
৫০০ গ্রুপ |
| প্রদর্শন |
৪-বিট বড় এলসিডি, ধূসর স্ক্রিন ব্যাকলাইট, ১০৮ × ৬৫ মিমি |
| ইউএসবি ইন্টারফেস |
পিসি সফটওয়্যারের মাধ্যমে ডেটা আপলোড, সংরক্ষণ এবং মুদ্রণ |
| যন্ত্রের আকার |
240 × 188 × 85 মিমি (এল/ডাব্লু/এইচ) |
| যন্ত্রের ওজন |
২৭৫০ গ্রাম (ব্যাটারি সহ) |
| পাওয়ার সাপ্লাই |
১২ ভোল্ট রিচার্জেবল ব্যাটারি |
| স্বয়ংক্রিয় বন্ধ |
১৫ মিনিটের নিষ্ক্রিয়তা |
| ডায়েলেক্ট্রিক শক্তি |
এসি 3kV / 50Hz 1 মিনিট |
| কাজের তাপমাত্রা / আর্দ্রতা |
-১০°সি থেকে +৫০°সি, <৮৫% আরএইচ |
| স্টোরেজ তাপমাত্রা / আর্দ্রতা |
-15°C থেকে +55°C, <90%RH |
| নিরাপত্তা মান |
আইইসি ৬১০১০-১, আইইসি ১০১০-২-৩১, আইইসি ৬১৫৫৭-১/৫, আইইসি ৬০৫২৯ (আইপি৫৪), CAT III ৩০০ ভোল্ট |
মূল বৈশিষ্ট্য
শর্ট সার্কিট, ওভারলোড এবং কম ব্যাটারি ভোল্টেজের জন্য সুরক্ষা ফাংশন।
আইসোলেশন পরীক্ষা, শোষণ অনুপাত (ডিএআর) পরিমাপ, মেরুকরণ সূচক (পিআই) গণনা এবং দ্রুত পরীক্ষার সমর্থন করে।
নিরাপদ হ্যান্ডলিংয়ের জন্য প্রতিটি পরীক্ষার শেষে অবশিষ্ট ভোল্টেজ প্রদর্শিত হয়।
ইনস্ট্রুমেন্টটি স্বয়ংক্রিয়ভাবে নিষ্ক্রিয়তার পরে বন্ধ হয়ে যায়।
ইন-সাইট ডেটা ট্রান্সফারের জন্য অন্তর্নির্মিত লিথিয়াম ব্যাটারি চার্জিং ফাংশন সহ ইউএসবি ইন্টারফেস।
উপলব্ধ ভোল্টেজ রেটিং
| মডেল / স্পেসিফিকেশন |
নামমাত্র ভোল্টেজ |
শর্ট সার্কিট বর্তমান |
| এক্সএইচএমআর-২৫ |
250V / 500V / 1000V / 2500V |
3mA / 5mA |
| এক্সএইচএমআর-৫০ |
500V / 1000V / 2500V / 5000V |
3mA / 5mA |
| এক্সএইচএমআর-১০০ |
1000V / 2500V / 5000V / 10000V |
3mA / 5mA |
মাঠের প্রয়োগ
মোটর, জেনারেটর এবং ট্রান্সফরমার আইসোলেশন পরীক্ষা
10kV ডিসি পর্যন্ত রোলিংগুলিতে প্রয়োগ করে এবং সরঞ্জামগুলি পুনরায় চালিত হওয়ার আগে আর্দ্রতা, দূষণ এবং বয়স নির্ধারণের জন্য বিচ্ছিন্নতা প্রতিরোধ, DAR এবং PI মানগুলি রেকর্ড করে।
পাওয়ার ক্যাবল এবং সুইচগ্রিডের রক্ষণাবেক্ষণ
প্রতিরোধমূলক রক্ষণাবেক্ষণের সময় পাওয়ার ক্যাবল, বুশিং এবং সুইচগার্ডের নিরোধক অবস্থা পরীক্ষা করে এবং মেরামত বা ত্রুটির পরে ডাইলেক্ট্রিক অখণ্ডতা নিশ্চিত করে।
কমিশনিং এবং গ্রহণযোগ্যতা পরীক্ষা
স্থিতিশীল, স্ট্যান্ডার্ড রেফারেন্সযুক্ত পরীক্ষার ভোল্টেজ সরবরাহ করে যাতে ইনস্টলেশন ঠিকাদাররা হস্তান্তরের আগে নিরোধক গ্রহণের প্রতিবেদন প্রকাশ করতে পারে।
ঘটনাস্থলে তথ্য রেকর্ডিং এবং রিপোর্টিং
এটি 500 টি পর্যন্ত পরিমাপ গ্রুপ সংরক্ষণ করে এবং USB এর মাধ্যমে একটি পিসিতে আপলোড করে, যাতে ক্ষেত্রের প্রকৌশলীরা হাতের অনুলিপি ছাড়াই কাঠামোগত নিরোধক পরীক্ষার রেকর্ড তৈরি করতে পারে।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন ১ঃ এক্সএইচএমআর-১০ কেভিএ ডিজিটাল আইসোলেশন রেজিস্ট্যান্স টেস্টার কাদের জন্য ডিজাইন করা হয়েছে?
এটি বৈদ্যুতিক রক্ষণাবেক্ষণ এবং কমিশনিং টিমের জন্য নির্মিত যা মোটর, জেনারেটর, পাওয়ার ট্রান্সফরমার, সুইচগ্রিপ এবং পাওয়ার ক্যাবলগুলির নিরোধক পরীক্ষা করে।শিল্প কারখানার বিদ্যুৎ বিভাগ, সরঞ্জাম ইনস্টলেশন ঠিকাদার এবং তৃতীয় পক্ষের বৈদ্যুতিক পরিদর্শন পরিষেবা সরবরাহকারী যারা বোর্ড ডেটা স্টোরেজ সহ একটি পোর্টেবল 10kV নিরোধক পরীক্ষক প্রয়োজন।
প্রশ্ন 2: এটি কোন পরীক্ষার ভোল্টেজ এবং প্রতিরোধের পরিসীমা সমর্থন করে?
এটি 250V, 500V, 1000V, 2500V, 5000V এবং 10kV এর ছয়টি নামমাত্র পরীক্ষার ভোল্টেজ সরবরাহ করে এবং 0.01MΩ রেজোলিউশনের সাথে 0.01MΩ থেকে 35TΩ পর্যন্ত বিচ্ছিন্নতা প্রতিরোধের পরিমাপ করে।
প্রশ্ন ৩ঃ এটি মেরামত করতে পারে মেরুকরণ সূচক এবং শোষণ অনুপাত?
হ্যাঁ. ইউনিটটি শোষণ অনুপাত (ডিএআর) এবং মেরুকরণ সূচক (পিআই) উভয় পরিমাপ সমর্থন করে, যা অন্তরণ আর্দ্রতা এবং বৃদ্ধির অবস্থা বিচার করার জন্য অপরিহার্য,শুধুমাত্র একটি প্রতিরোধের পাঠ্য নয়.
প্রশ্ন ৪ঃ পরিমাপের তথ্য কিভাবে সংরক্ষণ ও স্থানান্তর করা হয়?
এটি বোর্ডে 500 টি পর্যন্ত পরিমাপের গ্রুপ সংরক্ষণ করে এবং একটি ইউএসবি ইন্টারফেসের মাধ্যমে একটি পিসিতে সংযোগ স্থাপন করে যা পর্যবেক্ষণ সফ্টওয়্যার সহ, যাতে রেকর্ডগুলি সরাসরি আপলোড, সংরক্ষণ এবং মুদ্রণ করা যায়।
প্রশ্ন ৫ঃ এটি কোন নিরাপত্তা এবং সুরক্ষা মান পূরণ করে?
এটি IEC61010-1, IEC1010-2-31 এবং IEC61557-1/5 অনুযায়ী ডিজাইন করা হয়েছে, CAT III 300V এবং দূষণ গ্রেড 2 সহ IEC60529 (IP54) রেট করা হয়েছে,এবং কমপক্ষে 50MΩ এর কেস আইসোলেশন প্রতিরোধের সাথে 1 মিনিটের জন্য AC 3kV/50Hz এর একটি dielectric শক্তি পরীক্ষা পাস করে.
আরো মডেল, আনুষাঙ্গিক বা সম্পূর্ণ স্পেসিফিকেশন জন্য, আমাদের সাথে যোগাযোগ করুন।
