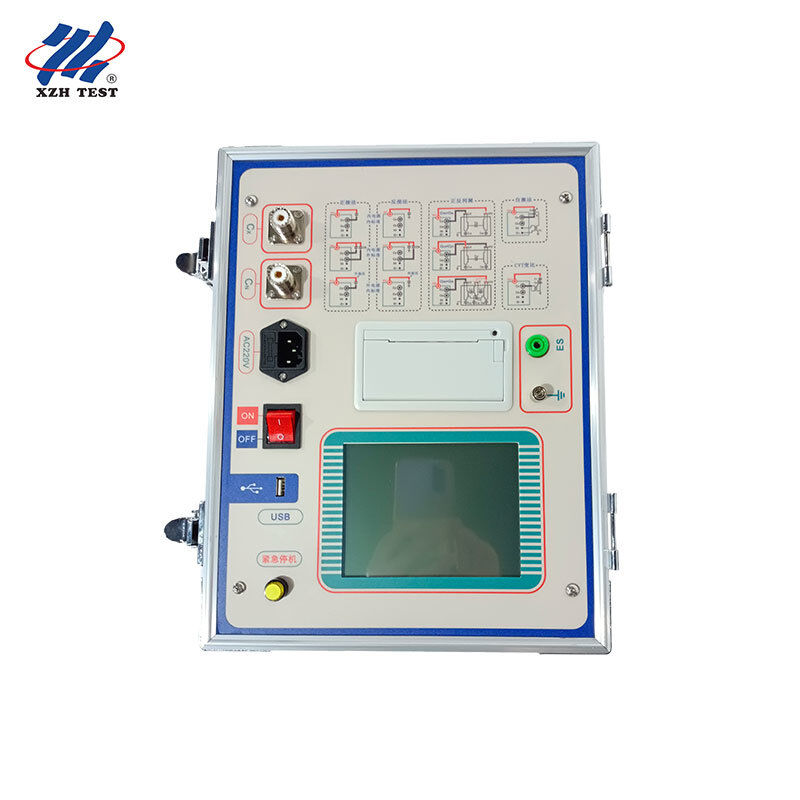

এক্সএইচজেএস১০০০বি ডায়েলেক্ট্রিক ক্ষতি পরীক্ষক (ট্যান ডেল্টা টেস্ট সেট)
এক্সএইচজেএস 1000 বি হ'ল বিদ্যুৎকেন্দ্র, সাবস্টেশন এবং পরীক্ষাগারগুলির জন্য একটি উচ্চ-নির্ভুলতা স্বয়ংক্রিয় ডাইলেক্ট্রিক ক্ষতি (ট্যান ডেল্টা) এবং ক্যাপাসিট্যান্স নিরোধক পরীক্ষা সেট।এটি একটি ইন্টিগ্রেটেড যন্ত্র যা একটি dielectric ক্ষতি পরীক্ষা সেতু একত্রিত, একটি ভেরিয়েবল ফ্রিকোয়েন্সি পাওয়ার সাপ্লাই, একটি স্টেপ-আপ ট্রান্সফরমার এবং একটি SF6 উচ্চ স্থিতিশীলতা স্ট্যান্ডার্ড ক্যাপাসিটার,এবং এটি স্বয়ংক্রিয়ভাবে সাইটে উচ্চ ভোল্টেজ বৈদ্যুতিক সরঞ্জাম সব ধরণের বৈদ্যুতিক ক্ষতি tangent এবং capacitance পরিমাপ.
এর জন্য ডিজাইন করা হয়েছেঃবিদ্যুৎ কেন্দ্র এবং সাবস্টেশন উচ্চ-ভোল্টেজ পরীক্ষার দল, উচ্চ-ভোল্টেজ সরঞ্জাম প্রস্তুতকারকগণ, কারখানার পরীক্ষার পরীক্ষাগার, তৃতীয় পক্ষের ক্যালিব্রেশন এবং পরিদর্শন সংস্থা,এবং ট্রান্সফরমার এবং সিভিটি কমিশনিং ইঞ্জিনিয়ারদের যারা সাইটে সঠিকভাবে ডাইলেক্ট্রিক ক্ষতি এবং ক্যাপাসিট্যান্স পরিমাপ করতে হবে.
মূল বৈশিষ্ট্যাবলী
| প্যারামিটার |
স্পেসিফিকেশন |
| মডেল |
এক্সএইচজেএস১০০০বি |
| পণ্যের ধরন |
স্বয়ংক্রিয় ডায়েলেক্ট্রিক ক্ষতি (ট্যান ডেল্টা) এবং ক্যাপাসিটেন্স টেস্ট সেট |
| পরিমাপ পরিসীমা |
০ ০% (ডিলেক্ট্রিক ক্ষতি এবং ক্যাপাসিট্যান্স) |
| হস্তক্ষেপ বিরোধী নীতি |
ফ্রিকোয়েন্সি রূপান্তর পদ্ধতি |
| সিভিটি অনুপাত |
১০,০০০ |
| পরীক্ষার ফ্রিকোয়েন্সি |
50Hz, 47.5 / 52.5Hz, 45 / 55Hz, 60Hz, 57.5 / 62.5Hz, 55 / 65Hz |
| স্ট্যান্ডার্ড ক্যাপাসিটর |
SF6 উচ্চ স্থিতিশীলতা স্ট্যান্ডার্ড ক্যাপাসিটর |
| সিভিটি টেস্ট |
এক ধাপে সিভিটি পরীক্ষা; উচ্চ ভোল্টেজ ক্যানগুলি অপসারণ না করে পরিমাপ করুন |
| পাওয়ার সাপ্লাই |
এসি 220 ভোল্ট ±10% |
| প্রদর্শন |
বড় এলসিডি প্রদর্শন |
| তথ্য সঞ্চয়স্থান |
ডেটা ম্যানেজমেন্ট সহ বিশাল বোর্ড ডেটা স্টোরেজ |
| আইসোলেশন তেল পরীক্ষা |
একটি বিচ্ছিন্নতা কাপ সঙ্গে বিচ্ছিন্নতা তেল dielectric ক্ষতি পরীক্ষা সমর্থন করে |
| প্রয়োগ |
বিদ্যুৎ কেন্দ্র, সাবস্টেশন এবং পরীক্ষাগার |
মূল বৈশিষ্ট্য
পরীক্ষার সমস্ত পরামিতি পরিষ্কারভাবে পড়তে বড় এলসিডি ডিসপ্লে।
বৈজ্ঞানিক ও উন্নত ডেটা ম্যানেজমেন্ট সহ বিশাল ডেটা স্টোরেজ।
একাধিক পরীক্ষার মোড ক্যাপাসিট্যান্স, ডাইলেক্ট্রিক ক্ষতি এবং বিচ্ছিন্নতা প্রতিরোধের পরিমাপকে কভার করে।
এক ধাপে সিভিটি পরীক্ষা সাইটের পরিমাপ রুটিনকে সহজ করে।
উচ্চ ভোল্টেজ ক্যাবলগুলি অপসারণ না করে সিভিটি পরিদর্শন, বন্ধের সময় সাশ্রয় করে।
সি.ভি.টি. বিপরীত সুরক্ষা পদ্ধতি C0 পরিমাপের জন্য।
দ্রুত, স্থিতিশীল ফলাফলের জন্য উচ্চ গতির নমুনা সংকেত।
একাধিক সুরক্ষা যন্ত্রটিকে নিরাপদ এবং নির্ভরযোগ্য করে তোলে।
ইন্টিগ্রেটেড ডিজাইন এবং ফ্রিকোয়েন্সি রূপান্তর বিরোধী হস্তক্ষেপ
সমন্বিত কাঠামো
যন্ত্রটি একটি ডিলেক্ট্রিক ক্ষতি পরীক্ষা ব্রিজ, একটি পরিবর্তনশীল ফ্রিকোয়েন্সি পাওয়ার সাপ্লাই, একটি স্টেপ-আপ ট্রান্সফরমার এবং একটি SF6 উচ্চ-স্থিতিশীলতা স্ট্যান্ডার্ড ক্যাপাসিটরকে এক ইউনিটে সংহত করে।একটি উচ্চ ভোল্টেজ উৎস ইনভার্টার পরীক্ষা যন্ত্র ভিতরে উত্পন্ন হয়, এবং ট্রান্সফরমার পরীক্ষার নমুনার জন্য ভোল্টেজ বাড়ায়।
ফ্রিকোয়েন্সি রূপান্তর বিরোধী হস্তক্ষেপ
50Hz, 47.5 / 52.5Hz, 45 / 55Hz, 60Hz, 57.5 / 62.5Hz এবং 55 / 65Hz এর মতো ফ্রিকোয়েন্সিতে, একটি ডিজিটাল খাঁজ ফিল্টার পাওয়ার-ফ্রিকোয়েন্সি বৈদ্যুতিক ক্ষেত্রের হস্তক্ষেপ এড়ায়,শক্তিশালী বৈদ্যুতিক ক্ষেত্রের হস্তক্ষেপের অধীনে সঠিক পরিমাপের সমস্যা সমাধান এবং একটি জেনারেটর পাওয়ার কাটা পরে শক্তি সরবরাহ ক্ষেত্রে উপযুক্ত.
আইসোলেটিং অয়েল ডায়েলেক্ট্রিক ক্ষতি পরীক্ষা
আইসোলেশন কাপের সাহায্যে, একই যন্ত্রটি আইসোলেটিং তেলের ডাইলেক্ট্রিক ক্ষতি পরীক্ষা করতে পারে, যা সরঞ্জাম ক্যাপাসিটি এবং ক্ষতির পরিমাপ থেকে তেলের গুণমানের মূল্যায়ন পর্যন্ত প্রসারিত করে।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন ১ঃ এক্সএইচজেএস১০০০বি ডাইলেক্ট্রিক ক্ষতি পরীক্ষক কাদের জন্য ডিজাইন করা হয়েছে?
এটি বিদ্যুৎ কেন্দ্র এবং সাবস্টেশন উচ্চ ভোল্টেজ পরীক্ষার দল, উচ্চ ভোল্টেজ সরঞ্জাম প্রস্তুতকারকের কারখানার পরীক্ষার পরীক্ষাগার, তৃতীয় পক্ষের ক্যালিব্রেশন এবং পরিদর্শন সংস্থাগুলির জন্য ডিজাইন করা হয়েছে,এবং ট্রান্সফরমার এবং সিভিটি কমিশনিং ইঞ্জিনিয়ারদের যারা সাইটে সঠিকভাবে ডাইলেক্ট্রিক ক্ষতি এবং ক্যাপাসিট্যান্স পরিমাপ করতে হবে.
প্রশ্ন ২ঃ যন্ত্রটি কী পরিমাপ করে?
এটি স্বয়ংক্রিয়ভাবে সমস্ত ধরণের উচ্চ ভোল্টেজ বৈদ্যুতিক সরঞ্জামগুলির বৈদ্যুতিক ক্ষতির টানজেন্ট (ট্যান ডেল্টা) এবং ক্যাপাসিট্যান্স পরিমাপ করে, পাশাপাশি নিরোধক প্রতিরোধের পরিমাপ করে,এবং একটি বিচ্ছিন্নতা কাপ সঙ্গে এটি এছাড়াও বিচ্ছিন্নতা তেল dielectric ক্ষতি পরীক্ষা করতে পারেন.
প্রশ্ন ৩: এটি কিভাবে শক্তিশালী ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ মোকাবেলা করে?
এটি একটি ফ্রিকোয়েন্সি রূপান্তর বিরোধী হস্তক্ষেপ নীতি ব্যবহার করে। ফ্রিকোয়েন্সি যেমন 50Hz, 47.5 / 52.5Hz, 45 / 55Hz, 60Hz, 57.5 / 62.5Hz এবং 55 / 65Hz পাওয়া যায়,এবং একটি ডিজিটাল খাঁজ ফিল্টার শক্তি-ফ্রিকোয়েন্সি বৈদ্যুতিক ক্ষেত্র হস্তক্ষেপ এড়ায়, শক্তিশালী ক্ষেত্রের হস্তক্ষেপের অধীনে সঠিক পরিমাপ সমাধান এবং এছাড়াও একটি বিদ্যুৎ কাটা পরে জনারেটরের পাওয়ার সাপ্লাই উপযুক্ত।
প্রশ্ন 4: কোন সিভিটি ফাংশনগুলি সমর্থিত?
উপকরণটি একটি একক ধাপে সিভিটি পরীক্ষা প্রদান করে এবং সিভিটি পরিমাপ করতে পারে উচ্চ ভোল্টেজ ক্যানগুলি অপসারণ না করে, সিভিটি বিপরীত সুরক্ষা পদ্ধতি ব্যবহার করে C0 পরিমাপ করতে,একটি সিভিটি অনুপাত পরিসীমা 10 থেকে 10000.
Q5: প্রধান স্পেসিফিকেশন এবং পাওয়ার সাপ্লাই কি?
এটির পরিমাপ পরিসীমা ০ ০১০০%, একটি অন্তর্নির্মিত রেফারেন্স হিসাবে একটি এসএফ 6 উচ্চ-স্থিতিশীলতা স্ট্যান্ডার্ড ক্যাপাসিটার ব্যবহার করে এবং এটি এসি 220 ভি ± 10% দ্বারা চালিত হয়, একটি বড় এলসিডি ডিসপ্লে এবং বিশাল বোর্ড ডেটা স্টোরেজ সহ.
