XHMR-10KVA ডিজিটাল ইনসুলেশন রেজিস্ট্যান্স টেস্টার | কেবল ফল্ট লোকেটর

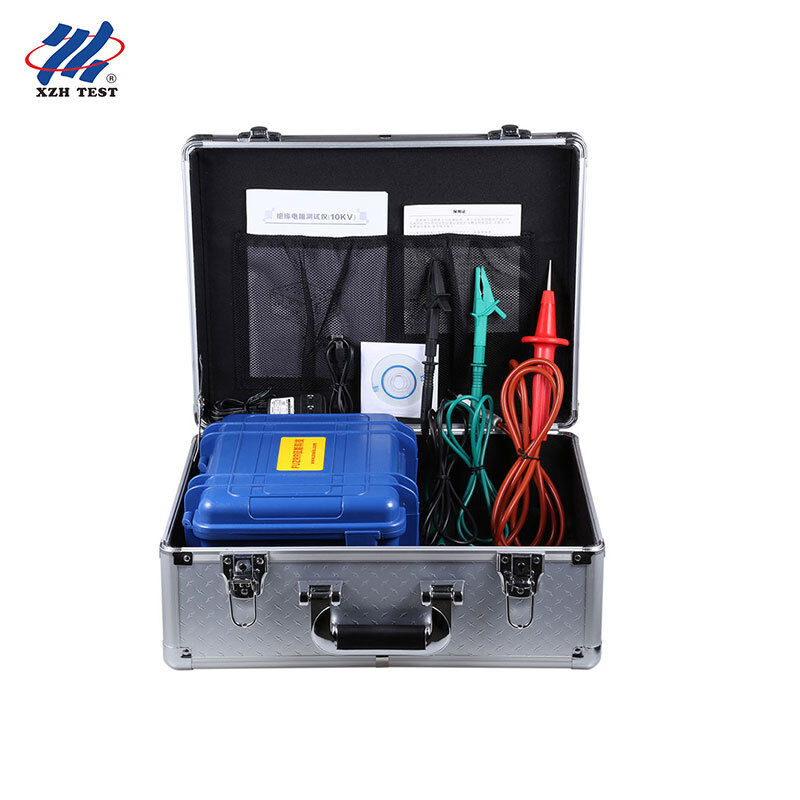

XHMR-10KVA একটি পোর্টেবল হাই ভোল্টেজ ডিজিটাল ইনসুলেশন রেজিস্ট্যান্স টেস্টার (মেগওহমিটার) যা ট্রান্সফরমার, মোটর, কেবল এবং অন্যান্য বৈদ্যুতিক সরঞ্জামের ইনসুলেটিং উপকরণ এবং ইনসুলেশন রেজিস্ট্যান্স পরিমাপের জন্য তৈরি করা হয়েছে। 10kV পর্যন্ত ছয়টি নির্বাচনযোগ্য পরীক্ষার ভোল্টেজ, 0.01MΩ থেকে 35TΩ পর্যন্ত পরিমাপের পরিসীমা, একটি স্টেপ-ভোল্টেজ আউটপুট ফাংশন, DAR / PI টেস্টিং এবং USB ট্রান্সফার সহ 500-গ্রুপ অন-বোর্ড স্টোরেজ সহ, এটি 2.75 কেজি যন্ত্রে ল্যাবরেটরি-গ্রেড ইনসুলেশন ডায়াগনস্টিকস মাঠে নিয়ে আসে।
এর জন্য ডিজাইন করা হয়েছে: মোটর সার্ভিস এবং রিওয়াইন্ডিং ওয়ার্কশপ, জেনারেটর এবং পাম্প ওভারহল টিম, ইন্ডাস্ট্রিয়াল ফ্যাসিলিটি ইলেকট্রিশিয়ান, এলিভেটর এবং HVAC ইনস্টলেশন এবং রক্ষণাবেক্ষণ কোম্পানি, এবং উইন্ড বা সোলার O&M ক্রু যাদের 10kV পর্যন্ত মোটর, জেনারেটর, কেবল এবং সুইচগিয়ারের ইনসুলেশন ইন্টিগ্রিটি অন-সাইটে যাচাই করার প্রয়োজন।
মূল স্পেসিফিকেশন
| প্যারামিটার |
স্পেসিফিকেশন |
| মডেল |
XHMR-10KVA |
| পরীক্ষার ফাংশন |
ইনসুলেশন রেজিস্ট্যান্স, ভোল্টেজ, ডিসি কারেন্ট, ক্যাপাসিট্যান্স |
| রেটেড ভোল্টেজ |
250V / 500V / 1000V / 2500V / 5000V / 10kV |
| ইনসুলেশন রেজিস্ট্যান্স রেঞ্জ |
0.01MΩ – 35TΩ (রেজোলিউশন 0.01MΩ) |
| ডিসি ভোল্টেজ রেঞ্জ |
0 – 1000V (রেজোলিউশন 0.1V) |
| এসি ভোল্টেজ রেঞ্জ |
0 – 750V (রেজোলিউশন 0.1V) |
| ডিসি কারেন্ট রেঞ্জ |
0.1nA – 6mA (রেজোলিউশন 0.1nA) |
| ক্যাপাসিট্যান্স রেঞ্জ |
10nF – 50μF (রেজোলিউশন 10nF) |
| আউটপুট শর্ট-সার্কিট কারেন্ট |
≥6mA |
| ভোল্টেজ আউটপুট |
স্টেপ-ভোল্টেজ অ্যাডজাস্টমেন্ট, একাধিক নির্বাচনযোগ্য লেভেল |
| অ্যাবসর্পশন রেশিও / পোলারাইজেশন ইনডেক্স |
সমর্থিত (DAR / PI) |
| ডেটা স্টোরেজ |
500 গ্রুপ |
| ডিসপ্লে |
4-বিট বড় এলসিডি, ধূসর স্ক্রিন ব্যাকলাইট, 108 × 65 মিমি |
| ইউএসবি ইন্টারফেস |
পিসি সফটওয়্যারের মাধ্যমে ডেটা আপলোড, সেভ এবং প্রিন্ট |
| পাওয়ার সাপ্লাই |
12V রিচার্জেবল ব্যাটারি |
| স্বয়ংক্রিয় শাট-ডাউন |
15 মিনিট নিষ্ক্রিয়তা |
| ডাইইলেকট্রিক স্ট্রেংথ |
AC 3kV / 50Hz 1 মিনিটের জন্য |
| কাজের তাপমাত্রা / আর্দ্রতা |
-10°C থেকে +50°C, <85%RH |
| স্টোরেজ তাপমাত্রা / আর্দ্রতা |
-15°C থেকে +55°C, <90%RH |
| নিরাপত্তা মান |
IEC61010-1, IEC1010-2-31, IEC61557-1/5, IEC60529 (IP54), CAT III 300V |
মূল বৈশিষ্ট্য
শর্ট সার্কিট, ওভারলোড এবং লো ব্যাটারি ভোল্টেজের জন্য সুরক্ষা ফাংশনগুলি ফিল্ড টেস্টিং নিরাপদ রাখে।
ইনসুলেশন টেস্টিং, অ্যাবসরপশন রেশিও (DAR), পোলারাইজেশন ইনডেক্স (PI) এবং কুইক টেস্ট মোড সমর্থন করে।
পরীক্ষা শেষ হওয়ার পরে অবশিষ্ট ভোল্টেজ প্রদর্শন করে, যা পরীক্ষার বস্তুর নিরাপদ হ্যান্ডলিং নিশ্চিত করে।
স্টেপ-ভোল্টেজ অ্যাডজাস্টমেন্ট একাধিক নির্বাচনযোগ্য ভোল্টেজ লেভেল আউটপুট করে, তাই একটি যন্ত্র ইনসুলেশন পরীক্ষার বিস্তৃত প্রয়োজনীয়তা পূরণ করে।
অন-সাইট ডেটা ট্রান্সফারের জন্য বিল্ট-ইন লিথিয়াম ব্যাটারি চার্জিং ফাংশন সহ ইউএসবি ইন্টারফেস।
ব্যাটারি রক্ষা করার জন্য একটি নির্দিষ্ট সময় নিষ্ক্রিয় থাকার পর স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়।
স্টেপ-ভোল্টেজ আউটপুট এবং রেটেড ভোল্টেজ লেভেল
স্টেপ-ভোল্টেজ অ্যাডজাস্টমেন্ট
যন্ত্রটি একটি স্টেপ-ভোল্টেজ অ্যাডজাস্টমেন্ট ফাংশন ব্যবহার করে, তাই এটি একটি একক নির্দিষ্ট ভোল্টেজের পরিবর্তে বেশ কয়েকটি স্বতন্ত্র ভোল্টেজ লেভেল আউটপুট করতে পারে। এটি একটি টেস্টারকে যন্ত্র পরিবর্তন না করেই ইনসুলেশন পরীক্ষার বিস্তৃত প্রয়োজনীয়তা পূরণ করতে দেয়।
ছয়টি রেটেড ভোল্টেজ লেভেল
250V, 500V, 1000V, 2500V, 5000V এবং 10kV এর রেটেড টেস্ট ভোল্টেজ নির্বাচনযোগ্য, যা লো ভোল্টেজ কন্ট্রোল সরঞ্জাম থেকে শুরু করে মিডিয়াম ভোল্টেজ মোটর, ট্রান্সফরমার এবং কেবলগুলির ইনসুলেশন পরীক্ষার সাথে মেলে।
DAR এবং PI ইনসুলেশন ডায়াগনস্টিকস
একটি একক রেজিস্ট্যান্স রিডিংয়ের বাইরে, টেস্টারটি ইনসুলেশন সিস্টেমে আর্দ্রতা, দূষণ এবং বার্ধক্য প্রকাশ করার জন্য অ্যাবসরপশন রেশিও (DAR) এবং পোলারাইজেশন ইনডেক্স (PI) গণনা করে।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন ১: XHMR-10KVA ইনসুলেশন রেজিস্ট্যান্স টেস্টার কার জন্য ডিজাইন করা হয়েছে?
এটি মোটর সার্ভিস এবং রিওয়াইন্ডিং ওয়ার্কশপ, জেনারেটর এবং পাম্প ওভারহল টিম, ইন্ডাস্ট্রিয়াল ফ্যাসিলিটি ইলেকট্রিশিয়ান, এলিভেটর এবং HVAC ইনস্টলেশন এবং রক্ষণাবেক্ষণ কোম্পানি, এবং উইন্ড বা সোলার O&M ক্রু যারা 10kV পর্যন্ত মোটর, জেনারেটর, কেবল এবং সুইচগিয়ারের ইনসুলেশন ইন্টিগ্রিটি অন-সাইটে যাচাই করতে বাধ্য, তাদের জন্য তৈরি করা হয়েছে।
প্রশ্ন ২: এটি কী কী টেস্ট ভোল্টেজ এবং পরিমাপের পরিসীমা সরবরাহ করে?
এটি 250V, 500V, 1000V, 2500V, 5000V এবং 10kV এর ছয়টি রেটেড টেস্ট ভোল্টেজ সরবরাহ করে এবং 0.01MΩ রেজোলিউশন সহ 0.01MΩ থেকে 35TΩ পর্যন্ত ইনসুলেশন রেজিস্ট্যান্স পরিমাপ করে।
প্রশ্ন ৩: এটি কি স্টেপ-ভোল্টেজ এবং ইনডেক্স টেস্টিং সমর্থন করে?
হ্যাঁ। যন্ত্রটিতে একটি স্টেপ-ভোল্টেজ অ্যাডজাস্টমেন্ট ফাংশন রয়েছে যা একাধিক স্বতন্ত্র ভোল্টেজ লেভেল আউটপুট করে এবং এটি গভীর ইনসুলেশন কন্ডিশন বিশ্লেষণের জন্য অ্যাবসরপশন রেশিও (DAR) এবং পোলারাইজেশন ইনডেক্স (PI) টেস্টিংও সমর্থন করে।
প্রশ্ন ৪: পরিমাপের ডেটা কীভাবে সংরক্ষণ এবং স্থানান্তর করা হয়?
500 গ্রুপ পর্যন্ত পরিমাপ অন-বোর্ডে সংরক্ষণ করা হয় এবং পিসি মনিটরিং সফটওয়্যার সহ একটি ইউএসবি ইন্টারফেস ইঞ্জিনিয়ারদের সরাসরি রেকর্ড আপলোড, সেভ এবং প্রিন্ট করার সুবিধা দেয়।
প্রশ্ন ৫: এটি কোন নিরাপত্তা মান এবং সুরক্ষা পূরণ করে?
এটি IEC61010-1, IEC1010-2-31 এবং IEC61557-1/5 মেনে চলে, IEC60529 (IP54) রেটযুক্ত CAT III 300V এবং পলিউশন গ্রেড 2 সহ, এবং 1 মিনিটের জন্য AC 3kV/50Hz সহ্য করে এবং কেস ইনসুলেশন রেজিস্ট্যান্স কমপক্ষে 50MΩ।
অন্যান্য ভোল্টেজ মডেল, আনুষাঙ্গিক বা সম্পূর্ণ স্পেসিফিকেশন শীটের জন্য, অনুগ্রহ করে আমাদের সাথে যোগাযোগ করুন।
