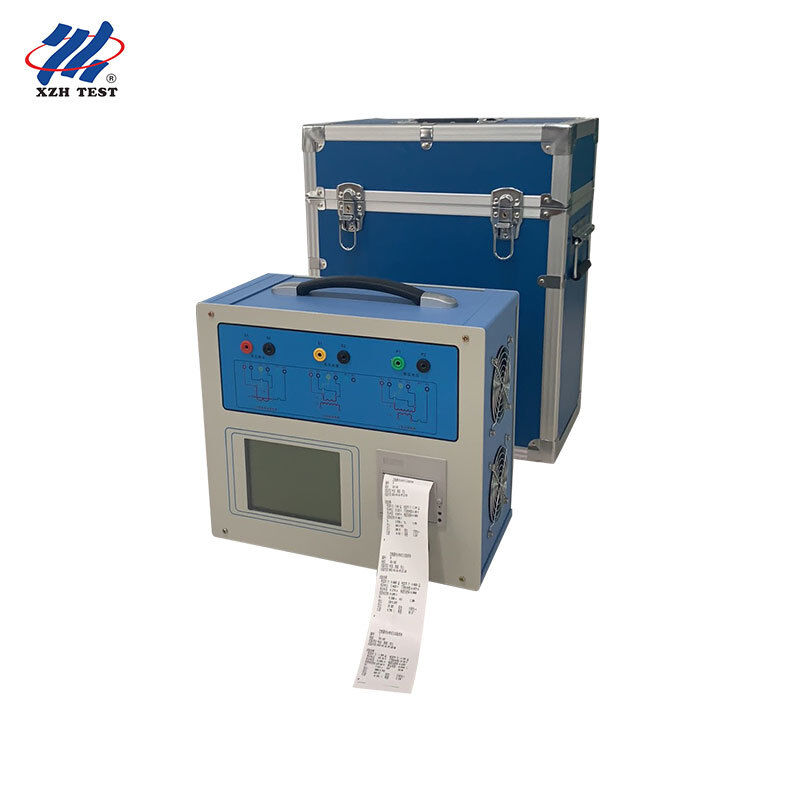

সিটি পিটি টেস্টার ট্রান্সফরমার ক্যারেক্টারিস্টিক অ্যানালাইজার | প্রিসিশন মেজারমেন্ট | XHTX206
XHTX206 সিটি পিটি টেস্টার হল পাওয়ার ইন্ডাস্ট্রির জন্য একটি ব্যাপক ট্রান্সফরমার ক্যারেক্টারিস্টিক অ্যানালাইজার, যা একটি উচ্চ-পারফরম্যান্স ডিএসপি এবং এফপিজিএ প্ল্যাটফর্মে উন্নত ফ্রিকোয়েন্সি কনভার্সন টেস্টিং প্রযুক্তির উপর নির্মিত। এটি সুরক্ষা-শ্রেণী, মিটারিং-শ্রেণী এবং টিপি-শ্রেণীর কারেন্ট ট্রান্সফরমারগুলির জন্য এক্সাইটেশন (ভোল্ট-অ্যাম্পিয়ার) বৈশিষ্ট্য, রূপান্তর অনুপাত, পোলারিটি, সেকেন্ডারি উইন্ডিং রেজিস্ট্যান্স, সেকেন্ডারি লোড, অনুপাত ত্রুটি এবং কোণ ত্রুটি পরীক্ষা কভার করে এবং পিটি ইলেক্ট্রোম্যাগনেটিক ইউনিটগুলির জন্য এক্সাইটেশন বৈশিষ্ট্য, রূপান্তর অনুপাত, পোলারিটি, সেকেন্ডারি উইন্ডিং রেজিস্ট্যান্স এবং অনুপাত ত্রুটি পরীক্ষা সমর্থন করে। ব্যাপক বাজার গবেষণা এবং তাত্ত্বিক অধ্যয়নের মাধ্যমে বিকশিত একটি নতুন প্রজন্মের যন্ত্র হিসাবে, এটি ভেরিয়েবল-রেসিও ট্রান্সফরমার, স্টেপ-আপ ট্রান্সফরমার এবং কারেন্ট বুস্টারগুলির ঐতিহ্যবাহী সংমিশ্রণকে প্রতিস্থাপন করে, পেশাদার ট্রান্সফরমার যাচাইকরণের জন্য উচ্চতর অটোমেশন, উন্নত স্থিতিশীলতা এবং উল্লেখযোগ্যভাবে উন্নত পরীক্ষার দক্ষতা প্রদান করে।
অ্যাপ্লিকেশন এবং লক্ষ্য দর্শক:অন-সাইট ০.২এস ক্লাস সিটি যাচাইকরণ, পাওয়ার প্ল্যান্ট ইলেকট্রিক্যাল টেস্ট টিম, রেলওয়ে, পেট্রোকেমিক্যাল এবং মাইনিং ইন্ডাস্ট্রিতে ইলেকট্রিক্যাল টেস্ট ক্রু, বিশ্ববিদ্যালয় ইলেকট্রিক্যাল ইঞ্জিনিয়ারিং ল্যাবরেটরি এবং ইন্সট্রুমেন্ট ট্রান্সফরমারগুলির সঠিক অনুপাত এবং কোণ ত্রুটি পরিমাপের প্রয়োজন এমন তৃতীয় পক্ষের পাওয়ার টেস্টিং এবং সার্টিফিকেশন সংস্থাগুলির জন্য আদর্শ।
মূল স্পেসিফিকেশন
| প্যারামিটার |
স্পেসিফিকেশন |
| পরীক্ষার বস্তু |
সিটি (সুরক্ষা / মিটারিং / টিপি ক্লাস), পিটি ইলেক্ট্রোম্যাগনেটিক ইউনিট |
| আউটপুট |
০~১৮০Vrms, ১২Arms, ৩৬A (পিক) |
| ভোল্টেজ নির্ভুলতা |
±০.২% |
| সিটি অনুপাত পরিসীমা |
১~৪০০০০ (১~২০০০ <০.১%; ২০০০~৫০০০ <০.২%; ৫০০০~৩৫০০০ <০.৫%)পিটি অনুপাত পরিসীমা১~৩৫০০০ফেজ পরিমাপ |
| নির্ভুলতা ±৫মিনিট, রেজোলিউশন ০.৫মিনিট |
সেকেন্ডারি উইন্ডিং রেজিস্ট্যান্স |
| ০~৬০০Ω, <০.৫% ±২mΩ |
এসি বার্ডেন পরিমাপ |
| সেকেন্ডারি বার্ডেন |
পাওয়ার সাপ্লাইAC২২০V ±১০%, ৫০Hz |
| কাজের পরিবেশ |
-১০~৫০°C, আর্দ্রতা ≤৯০%মাত্রা / ওজন |
| ৩৬৫×২৯০×১৫৩মিমি / <১০কেজি |
মূল বৈশিষ্ট্য |
| ±০.১% এর মধ্যে অনুপাত ত্রুটি এবং ±৫মিনিটের মধ্যে কোণ ত্রুটি ০.২এস ক্লাস কারেন্ট ট্রান্সফরমারগুলির ফিল্ড টেস্টিংকে সক্ষম করে। |
ফ্রিকোয়েন্সি রূপান্তর পদ্ধতি ১৮০Vrms আউটপুট এবং ১২Arms (৩৬A পিক) কারেন্ট ব্যবহার করে কেবল ৬০kV পর্যন্ত সিটি ইনফ্লেকশন পয়েন্টগুলি পরিচালনা করে। |
| স্ট্যান্ডার্ড সিটি, বুস্টার, লোড বক্স, ভোল্টেজ রেগুলেটর বা ভারী কারেন্ট কেবল ছাড়াই অন-সাইট যাচাইকরণ, পরীক্ষার কাজের চাপ নাটকীয়ভাবে হ্রাস করে। |
স্বয়ংক্রিয়ভাবে ইনফ্লেকশন পয়েন্ট ভোল্টেজ/কারেন্ট, ১০% (৫%) ত্রুটি কার্ভ, অ্যাকুরেসি লিমিট ফ্যাক্টর (ALF), ইন্সট্রুমেন্ট সিকিউরিটি ফ্যাক্টর (FS), সেকেন্ডারি টাইম কনস্ট্যান্ট (Ts) এবং রেম্যানেন্স কোএফিসিয়েন্ট (Kr) ডিরাইভ করে।এক-কী টেস্টিং সিটি ডিসি রেজিস্ট্যান্স, এক্সাইটেশন, অনুপাত এবং পোলারিটি একটি একক ওয়্যারিং স্কিমের সাথে, GB1208 (IEC60044-1), GB16847 (IEC60044-6) এবং GB1207 মানগুলির সাথে সঙ্গতিপূর্ণ। |
ঐচ্ছিক ডেডিকেটেড কারেন্ট বুস্টার অন-সাইট থ্রু-ফ্লো টেস্টিংয়ের জন্য ১৮০A আউটপুট সরবরাহ করে।
উপযুক্ত সিটি গ্রেডগুলির মধ্যে রয়েছে P, TPY, মিটারিং, PR, PX, TPS, TPX এবং TPZ, ট্রান্সফরমার টাইপ এবং ক্লাসের উপর ভিত্তি করে স্বয়ংক্রিয় স্ট্যান্ডার্ড নির্বাচন সহ।
উন্নত বৈশিষ্ট্য
ডায়নামিক চাইনিজ গ্রাফিক্যাল ইন্টারফেস প্রতিটি নির্বাচিত পরীক্ষার আইটেমের জন্য স্বয়ংক্রিয় ওয়্যারিং ডায়াগ্রাম সহ, অপারেটরদের ধাপে ধাপে গাইড করে।
৫.৭ ইঞ্চি গ্রাফিক ট্রান্সফ্লেক্টিভ এলসিডি, সরাসরি সূর্যালোকের অধীনে আউটডোর ফিল্ড কাজের জন্য স্পষ্টভাবে পঠনযোগ্য।
দ্রুত, স্বজ্ঞাত প্যারামিটার এন্ট্রি এবং অপারেশনের জন্য রোটারি ফটোইলেকট্রিক মাউস।
স্বয়ংক্রিয় পরীক্ষার রিপোর্ট প্রিন্টিংয়ের জন্য বিল্ট-ইন প্রিন্টার; পাওয়ার-অফ রিটেনশন সহ ১০০০ গ্রুপ পর্যন্ত ডেটা সংরক্ষণ করে।
৯কেজি এর নিচে ওজনের বহনযোগ্য নির্মাণ সহজে ফিল্ড পরিবহনের জন্য।
ফোর-টার্মিনাল পরিমাপ পদ্ধতি লিড রেজিস্ট্যান্স ত্রুটিগুলি দূর করে সেকেন্ডারি উইন্ডিং রেজিস্ট্যান্স টেস্টিংয়ের নির্ভুলতা নিশ্চিত করে।
ব্যাপক সিটি/পিটি টেস্টিং ক্ষমতা, ফ্রিকোয়েন্সি রূপান্তর প্রযুক্তি এবং স্বয়ংক্রিয় রিপোর্টিং সহ, XHTX206 ট্রান্সফরমার ক্যারেক্টারিস্টিক বিশ্লেষণের জন্য ল্যাবরেটরি-গ্রেড নির্ভুলতা এবং ফিল্ড-রেডি সুবিধা প্রদান করে। যন্ত্রের উন্নত সেলফ-টেস্ট এবং থ্রু-ফ্লো টেস্ট ফাংশনগুলি কমিশন টিমগুলির জন্য এর মান আরও বাড়িয়ে তোলে, আনুষ্ঠানিক পরীক্ষা শুরু হওয়ার আগে সম্পূর্ণ পরিমাপ চেইনের সম্পূর্ণ যাচাইকরণ সক্ষম করে।
কারেন্ট ট্রান্সফরমারগুলির জন্য পরীক্ষার আইটেম
পরীক্ষার আইটেম
বর্ণনা
সেকেন্ডারি উইন্ডিং রেজিস্ট্যান্স
সিটি সেকেন্ডারি উইন্ডিং ডিসি রেজিস্ট্যান্স ফোর-টার্মিনাল পদ্ধতি ব্যবহার করে পরিমাপ করে, পরিসীমা ০~৬০০Ω
এক্সাইটেশন বৈশিষ্ট্য
সিটি এবং পিটি ইলেক্ট্রোম্যাগনেটিক ইউনিটগুলির ভোল্ট-অ্যাম্পিয়ার ক্যারেক্টারিস্টিক কার্ভ পরীক্ষা করে
| রূপান্তর অনুপাত এবং পোলারিটি |
এক-কী অপারেশনের মাধ্যমে সিটি/পিটি অনুপাত নির্ভুলতা এবং উইন্ডিং পোলারিটি পরীক্ষা করে |
| সেকেন্ডারি বার্ডেন |
±০.০২VA নির্ভুলতা সহ <০.৫% সহ ১০০০VA পর্যন্ত এসি বার্ডেন পরিমাপ করে |
| অনুপাত ত্রুটি এবং কোণ ত্রুটি |
±০.১% এর মধ্যে অনুপাত ত্রুটি এবং ±৫মিনিটের মধ্যে কোণ ত্রুটি গণনা করে |
| থ্রু-ফ্লো টেস্ট |
ঐচ্ছিক বুস্টার সহ, অন-সাইট থ্রু-ফ্লো টেস্টিংয়ের জন্য ১৮০A পর্যন্ত আউটপুট দেয় |
| মান সম্মতি এবং পরীক্ষার নীতি |
XHTX206 এক্সাইটেশন ক্যারেক্টারিস্টিক টেস্টিংয়ের জন্য লো-ফ্রিকোয়েন্সি মেথড টেস্ট নীতি অনুসরণ করে, যা পরিমাপের নির্ভুলতা বজায় রেখে প্রয়োজনীয় পরীক্ষার ভোল্টেজ এবং কারেন্ট উল্লেখযোগ্যভাবে হ্রাস করে। যন্ত্রটি সুরক্ষা-শ্রেণীর কারেন্ট ট্রান্সফরমারগুলির কর্মক্ষমতা মূল্যায়নের জন্য ১০% ত্রুটি কার্ভ গণনা পদ্ধতিও প্রয়োগ করে, প্রকৌশলীদের ত্রুটিপূর্ণ পরিস্থিতিতে সুরক্ষা ডিভাইসগুলি সঠিকভাবে কাজ করবে কিনা তা যাচাই করতে সহায়তা করে। সমস্ত পরীক্ষা GB1208 (IEC60044-1), GB16847 (IEC60044-6) এবং GB1207 মানগুলির সাথে সঙ্গতিপূর্ণ, এবং যন্ত্রটি ট্রান্সফরমার টাইপ এবং ক্লাসের উপর ভিত্তি করে স্বয়ংক্রিয়ভাবে উপযুক্ত মান নির্বাচন করে, যা বিশ্বব্যাপী ইউটিলিটি এবং তৃতীয় পক্ষের ল্যাবরেটরি দ্বারা গৃহীত সামঞ্জস্যপূর্ণ, পুনরাবৃত্তিযোগ্য ফলাফল নিশ্চিত করে।বুশিং-টাইপ, উন্ড-টাইপ এবং উইন্ডো-টাইপ কারেন্ট ট্রান্সফরমার সহ বিভিন্ন সিটি কাঠামোর জন্য, ম্যানুয়ালের পরিশিষ্টে বিস্তারিত ফোর-টার্মিনাল ওয়্যারিং ডায়াগ্রাম সরবরাহ করা হয়েছে, প্রতিটি কনফিগারেশনে সঠিক পরিমাপের জন্য সঠিক সংযোগ নিশ্চিত করে। যন্ত্রের সেলফ-টেস্ট ফাংশন পরীক্ষার আগে অভ্যন্তরীণ সার্কিট এবং পরিমাপ চ্যানেলগুলি যাচাই করে, যখন থ্রু-ফ্লো টেস্ট ফাংশন সম্পূর্ণ কারেন্ট লুপকে বৈধতা দেয়, XHTX206 কে ট্রান্সফরমার টেস্টিং পেশাদারদের জন্য একটি সম্পূর্ণ যাচাইকরণ সমাধান করে তোলে। |
| প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী |
প্রশ্ন ১: XHTX206 সিটি পিটি টেস্টার কাদের জন্য ডিজাইন করা হয়েছে? |
| এটি পাওয়ার মিটারিং এবং ক্যালিব্রেশন সেন্টার, পাওয়ার প্ল্যান্ট ইলেকট্রিক্যাল টেস্ট টিম, রেলওয়ে, পেট্রোকেমিক্যাল এবং মাইনিং ইন্ডাস্ট্রিতে ইলেকট্রিক্যাল টেস্ট ক্রু, বিশ্ববিদ্যালয় ইলেকট্রিক্যাল ইঞ্জিনিয়ারিং ল্যাবরেটরি এবং তৃতীয় পক্ষের পাওয়ার টেস্টিং এবং সার্টিফিকেশন সংস্থাগুলির জন্য ডিজাইন করা হয়েছে। |
প্রশ্ন ২: এটি কোন ট্রান্সফরমার প্রকার পরীক্ষা করতে পারে? |
এটি সুরক্ষা-শ্রেণী, মিটারিং-শ্রেণী এবং টিপি-শ্রেণীর কারেন্ট ট্রান্সফরমারগুলি পরীক্ষা করে, যার মধ্যে এক্সাইটেশন বৈশিষ্ট্য, অনুপাত, পোলারিটি, সেকেন্ডারি উইন্ডিং রেজিস্ট্যান্স, সেকেন্ডারি লোড, অনুপাত ত্রুটি এবং কোণ ত্রুটি, সেইসাথে পিটি ইলেক্ট্রোম্যাগনেটিক ইউনিটগুলি অন্তর্ভুক্ত। সিটি গ্রেড P, TPY, মিটারিং, PR, PX, TPS, TPX এবং TPZ সমর্থিত।
প্রশ্ন ৩: ফ্রিকোয়েন্সি রূপান্তর টেস্টিং ফিল্ড কাজের জন্য কীভাবে সুবিধা প্রদান করে?
এটি কেবল ১৮০Vrms আউটপুট এবং ১২Arms কারেন্ট ব্যবহার করে সম্পূর্ণ এক্সাইটেশন ক্যারেক্টারিস্টিক এবং ১০% ত্রুটি কার্ভ তৈরি করে যখন ৬০kV পর্যন্ত ইনফ্লেকশন পয়েন্ট সহ সিটিগুলি পরিচালনা করে, বাল্কি হাই-ভোল্টেজ বুস্টার এবং বড় কারেন্ট সোর্সের প্রয়োজনীয়তা দূর করে।
প্রশ্ন ৪: অন-সাইট সিটি যাচাইকরণের জন্য এটি কী নির্ভুলতা অর্জন করে?
±০.১% এর মধ্যে অনুপাত ত্রুটি এবং ±৫মিনিটের মধ্যে কোণ ত্রুটি, স্ট্যান্ডার্ড ট্রান্সফরমার, বুস্টার বা লোড বক্স ছাড়াই ১~৪০০০০ অনুপাত পরিসীমা জুড়ে ০.২এস ক্লাস কারেন্ট ট্রান্সফরমারগুলির ফিল্ড যাচাইকরণ সমর্থন করে।
প্রশ্ন ৫: কী কী আনুষাঙ্গিক এবং সরবরাহের শর্তাবলী উপলব্ধ?
একটি ঐচ্ছিক ডেডিকেটেড কারেন্ট বুস্টার ১৮০A থ্রু-ফ্লো টেস্টিং সক্ষম করে। টেস্টারটি কাঠের প্যাকেজিংয়ে ৫-৮ কার্যদিবসের মধ্যে পাঠানো হয়, T/T পেমেন্ট এবং ১ সেট MOQ সহ।
