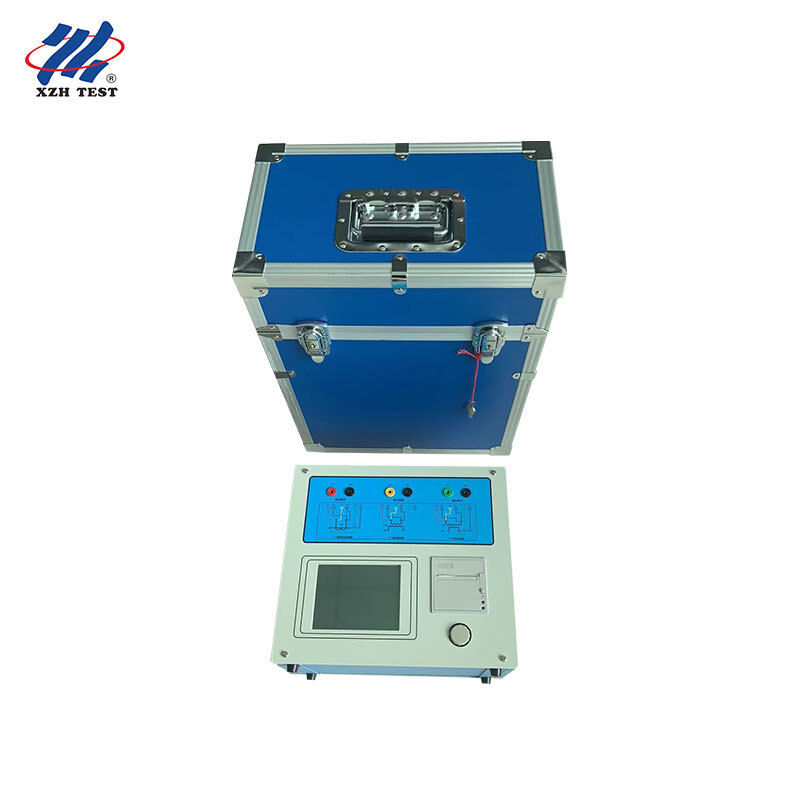

ফ্রিকোয়েন্সি কনভার্সন সিটি পিটি অ্যানালাইজার ট্রান্সফরমার টেস্টার | 60kV ইনফ্লেকশন পয়েন্ট| XHTX206
XHTX206 ফ্রিকোয়েন্সি কনভার্সন সিটি পিটি অ্যানালাইজার হল বিদ্যুৎ শিল্পের জন্য তৈরি একটি নতুন প্রজন্মের ব্যাপক ট্রান্সফরমার বৈশিষ্ট্য পরীক্ষক, যা ভেরিয়েবল-রেসিও ট্রান্সফরমার, স্টেপ-আপ ট্রান্সফরমার এবং কারেন্ট বুস্টারগুলির ঐতিহ্যবাহী সমন্বয়কে প্রতিস্থাপন করে। একটি উচ্চ-পারফরম্যান্স DSP এবং FPGA প্ল্যাটফর্ম সহ উন্নত ফ্রিকোয়েন্সি কনভার্সন টেস্টিং প্রযুক্তির উপর ভিত্তি করে, এটি সুরক্ষা-শ্রেণী, মিটারিং-শ্রেণী এবং TP-শ্রেণী কারেন্ট ট্রান্সফরমারগুলির এক্সাইটেশন (ভোল্ট-অ্যাম্পিয়ার) বৈশিষ্ট্য, রূপান্তর অনুপাত, পোলারিটি, সেকেন্ডারি উইন্ডিং রেজিস্ট্যান্স, সেকেন্ডারি বার্ডেন, অনুপাত ত্রুটি এবং কোণ ত্রুটি পরীক্ষা, সেইসাথে PT ইলেক্ট্রোম্যাগনেটিক ইউনিটগুলির এক্সাইটেশন বৈশিষ্ট্য, অনুপাত, পোলারিটি এবং সেকেন্ডারি উইন্ডিং রেজিস্ট্যান্স পরীক্ষা সম্পূর্ণরূপে পূরণ করে। যন্ত্রটি পেশাদার ট্রান্সফরমার যাচাইকরণের জন্য উচ্চতর অটোমেশন, উন্নত স্থিতিশীলতা এবং উল্লেখযোগ্যভাবে উন্নত পরীক্ষার দক্ষতা প্রদান করে।
অ্যাপ্লিকেশন এবং লক্ষ্য দর্শক: গ্রিড কোম্পানি রক্ষণাবেক্ষণ শাখা এবং ট্রান্সমিশন ও ডিস্ট্রিবিউশন ইঞ্জিনিয়ারিং কন্ট্রাক্টর (EPC), বায়ু ও সৌর বিদ্যুৎ কেন্দ্রের বৈদ্যুতিক কমিশনিং দল, ইস্পাত, সিমেন্ট এবং রাসায়নিক প্ল্যান্টের মতো বড় শিল্প উদ্যোগের বৈদ্যুতিক পরীক্ষা পরীক্ষাগার, বৈদ্যুতিক পরীক্ষা পরিষেবা সংস্থা এবং সরঞ্জাম ভাড়া প্রদানকারী, এবং ট্রান্সফরমার বৈশিষ্ট্য পরীক্ষার হাতে-কলমে শিক্ষার জন্য বিদ্যুৎ পেশাদার প্রশিক্ষণ কলেজগুলির জন্য ডিজাইন করা হয়েছে।
মূল স্পেসিফিকেশন
| প্যারামিটার |
স্পেসিফিকেশন |
| পরীক্ষার বস্তু |
সিটি (সুরক্ষা / মিটারিং / টিপি ক্লাস), পিটি ইলেক্ট্রোম্যাগনেটিক ইউনিট |
| আউটপুট |
0~180Vrms, 12Arms, 36A (পিক) |
| ভোল্টেজ নির্ভুলতা |
±0.2% |
| সিটি অনুপাত পরিসীমা |
1~40000 (1~2000 <0.1%; 2000~5000 <0.2%; 5000~35000 <0.5%) |
| পিটি অনুপাত পরিসীমা |
1~35000 |
| ফেজ পরিমাপ |
নির্ভুলতা ±5মিনিট, রেজোলিউশন 0.5মিনিট |
| সেকেন্ডারি উইন্ডিং রেজিস্ট্যান্স |
0~600Ω, <0.5% ±2mΩ |
| এসি বার্ডেন পরিমাপ |
0~1000VA, <0.5% ±0.02VA |
| পাওয়ার সাপ্লাই |
AC220V ±10%, 50Hz |
| কাজের পরিবেশ |
-10~50°C, আর্দ্রতা ≤90% |
| মাত্রা / ওজন |
365×290×153mm / <10kg |
মূল বৈশিষ্ট্য
ফ্রিকোয়েন্সি কনভার্সন পদ্ধতি সিটি/পিটি এক্সাইটেশন বৈশিষ্ট্য বক্ররেখা এবং 10% ত্রুটি বক্ররেখা পরীক্ষা করে, শুধুমাত্র 180Vrms আউটপুট এবং 12Arms (36A পিক) কারেন্ট সহ 60kV পর্যন্ত ইনফ্লেকশন পয়েন্টগুলি পরিচালনা করে।
স্ট্যান্ডার্ড সিটি, বুস্টার, লোড বক্স, ভোল্টেজ রেগুলেটর বা ভারী কারেন্ট কেবল ছাড়াই কারেন্ট ট্রান্সফরমারগুলির অন-সাইট যাচাইকরণ, কাজের চাপকে ব্যাপকভাবে হ্রাস করে এবং দক্ষতা উন্নত করে।
±0.1% এর মধ্যে অনুপাত ত্রুটি এবং ±5মিনিটের মধ্যে কোণ ত্রুটি, 1~40000 এর অনুপাত পরিসীমা সহ 0.2S ক্লাস কারেন্ট ট্রান্সফরমারগুলির ফিল্ড টেস্টিং সক্ষম করে।
স্বয়ংক্রিয়ভাবে ইনফ্লেকশন পয়েন্ট ভোল্টেজ/কারেন্ট, 10% (5%) ত্রুটি বক্ররেখা, নির্ভুলতা সীমা ফ্যাক্টর (ALF), ইন্সট্রুমেন্ট সিকিউরিটি ফ্যাক্টর (FS), সেকেন্ডারি টাইম কনস্ট্যান্ট (Ts), রেমেনেন্স কোএফিসিয়েন্ট (Kr), স্যাচুরেটেড এবং আনস্যাচুরেটেড ইন্ডাকট্যান্স গণনা করে।
বার্ডেন ব্যতীত সমস্ত সিটি পরীক্ষার জন্য একটি একক ওয়্যারিং স্কিমের সাথে সিটি ডিসি রেজিস্ট্যান্স, এক্সাইটেশন, অনুপাত এবং পোলারিটির এক-কী পরীক্ষা, GB1208 (IEC60044-1), GB16847 (IEC60044-6) এবং GB1207 মান পূরণ করে।
ঐচ্ছিক ডেডিকেটেড কারেন্ট বুস্টার অন-সাইট থ্রু-ফ্লো টেস্টিংয়ের জন্য 180A আউটপুট করে।
উপযুক্ত সিটি গ্রেডগুলির মধ্যে রয়েছে P, TPY, মিটারিং, PR, PX, TPS, TPX এবং TPZ, ট্রান্সফরমার টাইপ এবং ক্লাসের উপর ভিত্তি করে স্বয়ংক্রিয় স্ট্যান্ডার্ড নির্বাচন সহ।
উন্নত বৈশিষ্ট্য
প্রতিটি নির্বাচিত পরীক্ষার আইটেমের জন্য স্বয়ংক্রিয় ওয়্যারিং ডায়াগ্রাম সহ ডায়নামিক চাইনিজ গ্রাফিক্যাল ইন্টারফেস, অপারেটরদের ধাপে ধাপে গাইড করে।
5.7 ইঞ্চি গ্রাফিক ট্রান্সফ্লেক্টিভ এলসিডি, সরাসরি সূর্যালোকের অধীনে আউটডোর ফিল্ড কাজের জন্য স্পষ্টভাবে পঠনযোগ্য।
দ্রুত, স্বজ্ঞাত প্যারামিটার এন্ট্রি এবং অপারেশনের জন্য রোটারি ফটোইলেকট্রিক মাউস।
স্বয়ংক্রিয় পরীক্ষার রিপোর্ট প্রিন্টিংয়ের জন্য বিল্ট-ইন প্রিন্টার; পাওয়ার-অফ রিটেনশন সহ 1000 গ্রুপ পর্যন্ত ডেটা সংরক্ষণ করে।
9 কেজি এর নিচে ওজন সহ পোর্টেবল নির্মাণ, ফিল্ড পরিবহনের জন্য সহজ।
ফোর-টার্মিনাল পরিমাপ পদ্ধতি লিড রেজিস্ট্যান্স ত্রুটিগুলি দূর করে সেকেন্ডারি উইন্ডিং রেজিস্ট্যান্স পরীক্ষার নির্ভুলতা নিশ্চিত করে।
কারেন্ট ট্রান্সফরমারগুলির জন্য পরীক্ষার আইটেম
| পরীক্ষার আইটেম |
বর্ণনা |
| সেকেন্ডারি উইন্ডিং রেজিস্ট্যান্স |
ফোর-টার্মিনাল পদ্ধতি ব্যবহার করে সিটি সেকেন্ডারি উইন্ডিং ডিসি রেজিস্ট্যান্স পরিমাপ করে, পরিসীমা 0~600Ω |
| এক্সাইটেশন বৈশিষ্ট্য |
সিটি এবং পিটি ইলেক্ট্রোম্যাগনেটিক ইউনিটগুলির ভোল্ট-অ্যাম্পিয়ার বৈশিষ্ট্য বক্ররেখা পরীক্ষা করে |
| রূপান্তর অনুপাত ও পোলারিটি |
এক-কী অপারেশনের সাথে সিটি/পিটি অনুপাত নির্ভুলতা এবং উইন্ডিং পোলারিটি পরীক্ষা করে |
| সেকেন্ডারি বার্ডেন |
±0.02VA নির্ভুলতা সহ 1000VA পর্যন্ত এসি বার্ডেন পরিমাপ করে<0.5% |
| অনুপাত ত্রুটি ও কোণ ত্রুটি |
±0.1% এর মধ্যে অনুপাত ত্রুটি এবং ±5মিনিটের মধ্যে কোণ ত্রুটি গণনা করে |
| থ্রু-ফ্লো টেস্ট |
ঐচ্ছিক বুস্টার সহ, অন-সাইট থ্রু-ফ্লো টেস্টিংয়ের জন্য 180A পর্যন্ত আউটপুট করে |
মান সম্মতি ও পরীক্ষার নীতি
XHTX206 এক্সাইটেশন বৈশিষ্ট্য পরীক্ষার জন্য লো-ফ্রিকোয়েন্সি পদ্ধতি পরীক্ষা নীতি অনুসরণ করে, যা পরিমাপের নির্ভুলতা বজায় রেখে পরীক্ষার ভোল্টেজ এবং কারেন্টকে উল্লেখযোগ্যভাবে হ্রাস করে। যন্ত্রটি সুরক্ষা-শ্রেণীর কারেন্ট ট্রান্সফরমারগুলির কর্মক্ষমতা মূল্যায়নের জন্য 10% ত্রুটি বক্ররেখা গণনা পদ্ধতিও প্রয়োগ করে, প্রকৌশলীদের ত্রুটিপূর্ণ পরিস্থিতিতে সুরক্ষা ডিভাইসগুলি সঠিকভাবে কাজ করবে কিনা তা যাচাই করতে সহায়তা করে। সমস্ত পরীক্ষা GB1208 (IEC60044-1), GB16847 (IEC60044-6) এবং GB1207 মানগুলির সাথে সঙ্গতিপূর্ণ, এবং যন্ত্রটি ট্রান্সফরমার টাইপ এবং ক্লাসের উপর ভিত্তি করে স্বয়ংক্রিয়ভাবে উপযুক্ত মান নির্বাচন করে, যা বিশ্বব্যাপী ইউটিলিটি এবং তৃতীয় পক্ষের পরীক্ষাগারগুলি দ্বারা গৃহীত সামঞ্জস্যপূর্ণ, পুনরাবৃত্তিযোগ্য ফলাফল নিশ্চিত করে।
বুশিং-টাইপ, উন্ড-টাইপ এবং উইন্ডো-টাইপ কারেন্ট ট্রান্সফরমার সহ বিভিন্ন সিটি কাঠামোর জন্য, ম্যানুয়ালের পরিশিষ্টে বিস্তারিত ফোর-টার্মিনাল ওয়্যারিং ডায়াগ্রাম সরবরাহ করা হয়েছে, প্রতিটি কনফিগারেশনে সঠিক পরিমাপের জন্য সঠিক সংযোগ নিশ্চিত করে। যন্ত্রের সেল্ফ-টেস্ট ফাংশন পরীক্ষার আগে অভ্যন্তরীণ সার্কিট এবং পরিমাপ চ্যানেলগুলি যাচাই করে, যখন থ্রু-ফ্লো টেস্ট ফাংশন সম্পূর্ণ কারেন্ট লুপকে বৈধতা দেয়, XHTX206 কে ট্রান্সফরমার টেস্টিং পেশাদারদের জন্য একটি সম্পূর্ণ যাচাইকরণ সমাধান করে তোলে।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন ১: XHTX206 সিটি পিটি অ্যানালাইজার কার জন্য ডিজাইন করা হয়েছে?
এটি গ্রিড কোম্পানি রক্ষণাবেক্ষণ শাখা এবং ট্রান্সমিশন ও ডিস্ট্রিবিউশন ইঞ্জিনিয়ারিং কন্ট্রাক্টর (EPC), বায়ু ও সৌর বিদ্যুৎ কেন্দ্রের বৈদ্যুতিক কমিশনিং দল, ইস্পাত, সিমেন্ট এবং রাসায়নিক উদ্যোগের বৈদ্যুতিক পরীক্ষা পরীক্ষাগার, বৈদ্যুতিক পরীক্ষা পরিষেবা সংস্থা এবং সরঞ্জাম ভাড়া প্রদানকারী, এবং বিদ্যুৎ পেশাদার প্রশিক্ষণ কলেজগুলির জন্য ডিজাইন করা হয়েছে।
প্রশ্ন ২: এটি কী কী পরীক্ষা করতে পারে?
এটি সুরক্ষা, মিটারিং এবং টিপি ক্লাস সিটিগুলির জন্য এক্সাইটেশন (ভোল্ট-অ্যাম্পিয়ার) বৈশিষ্ট্য, রূপান্তর অনুপাত, পোলারিটি, সেকেন্ডারি উইন্ডিং রেজিস্ট্যান্স, সেকেন্ডারি বার্ডেন, অনুপাত ত্রুটি এবং কোণ ত্রুটি পরীক্ষা, সেইসাথে পিটি ইলেক্ট্রোম্যাগনেটিক ইউনিটগুলির জন্য এক্সাইটেশন বৈশিষ্ট্য, অনুপাত, পোলারিটি এবং সেকেন্ডারি উইন্ডিং রেজিস্ট্যান্স পরীক্ষা সম্পাদন করে।
প্রশ্ন ৩: ফ্রিকোয়েন্সি কনভার্সন প্রযুক্তি কেন গুরুত্বপূর্ণ?
ফ্রিকোয়েন্সি কনভার্সন টেস্টিং শুধুমাত্র 180Vrms আউটপুট এবং 12Arms কারেন্ট ব্যবহার করে সম্পূর্ণ এক্সাইটেশন বৈশিষ্ট্য বক্ররেখা এবং 10% ত্রুটি বক্ররেখা তৈরি করে, তবুও 60kV পর্যন্ত ইনফ্লেকশন পয়েন্ট সহ সিটিগুলি পরিচালনা করে, যার ফলে বাল্কি হাই-ভোল্টেজ বুস্টার এবং বড় কারেন্ট উৎসের প্রয়োজন হয় না।
প্রশ্ন ৪: এটি কি স্ট্যান্ডার্ড ট্রান্সফরমার ছাড়াই অন-সাইট সিটিগুলি যাচাই করতে পারে?
হ্যাঁ। এটি স্ট্যান্ডার্ড সিটি, বুস্টার, লোড বক্স, ভোল্টেজ রেগুলেটর বা ভারী কারেন্ট কেবল ছাড়াই অন-সাইট কারেন্ট ট্রান্সফরমারগুলি যাচাই করে, ±0.1% এর মধ্যে অনুপাত ত্রুটি এবং ±5মিনিটের মধ্যে কোণ ত্রুটি অর্জন করে, যা 0.2S ক্লাস সিটি ফিল্ড টেস্টিংয়ের জন্য যথেষ্ট।
প্রশ্ন ৫: কোন আনুষাঙ্গিক, প্যাকেজিং এবং ডেলিভারি শর্ত প্রযোজ্য?
180A থ্রু-ফ্লো টেস্টিংয়ের জন্য একটি ঐচ্ছিক ডেডিকেটেড কারেন্ট বুস্টার উপলব্ধ। যন্ত্রটি কাঠের প্যাকেজিংয়ে 5-8 কার্যদিবসের মধ্যে সরবরাহ করা হয়, T/T পেমেন্ট এবং 1 সেট MOQ সহ।
