ভেক্টর বিশ্লেষণ এবং নির্ণয়ের সাথে ট্রান্সফরমার পরীক্ষক

Name: ভেক্টর বিশ্লেষণ এবং নির্ণয়ের সাথে ট্রান্সফরমার পরীক্ষক
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: Xhtx1318
Price: 4,115.00 USD
Availability: InStock

পণ্যের বিবরণ:

উৎপত্তি স্থল:	জিয়ান শানসি চীন
পরিচিতিমুলক নাম:	XZH TEST
সাক্ষ্যদান:	ISO CE
মডেল নম্বার:	Xhtx1318

বিস্তারিত তথ্য

উৎপত্তি স্থল:

জিয়ান শানসি চীন

পরিচিতিমুলক নাম:

XZH TEST

সাক্ষ্যদান:

ISO CE

মডেল নম্বার:

Xhtx1318

বিশেষভাবে তুলে ধরা:

High Light

বিশেষভাবে তুলে ধরা:

সহজ ভেক্টর বিশ্লেষণ ট্রান্সফরমার পরীক্ষক

ক্ষমতা বৈশিষ্ট্য পরিমাপ ভেক্টর বিশ্লেষণ পরীক্ষক

ট্রান্সফরমার ডায়াগনস্টিক ট্রান্সফরমার ক্ষমতা বৈশিষ্ট্য পরীক্ষক

Trading Information

ন্যূনতম চাহিদার পরিমাণ:

1 সেট

মূল্য:

আলোচনাযোগ্য

প্যাকেজিং বিবরণ:

কাঠের প্যাকেজিং

ডেলিভারি সময়:

5-8 কর্মদিবস

পরিশোধের শর্ত:

টি/টি

যোগানের ক্ষমতা:

3000 ইউনিট/বছর

পণ্যের বর্ণনা

XHTX1318 সিরিজ ট্রান্সফরমার বৈশিষ্ট্য পরীক্ষকএটি একটি উচ্চ-নির্ভুল, দ্বৈত-কার্যকারিতা ডায়াগনস্টিক যন্ত্র যা কার্যকরভাবে একটিতে দুটি যন্ত্র হিসাবে কাজ করেঃ একটি ট্রান্সফরমার ক্ষমতা পরীক্ষক এবং একটি ট্রান্সফরমার বৈশিষ্ট্যগত পরামিতি পরীক্ষক।ব্যাপক ট্রান্সফরমার মূল্যায়নের জন্য ডিজাইন করা, এটি বিভিন্ন ট্রান্সফরমার মডেলের বিভিন্ন পাওয়ার ফ্রিকোয়েন্সি প্যারামিটারগুলি সঠিকভাবে পরিমাপ করে including ক্ষমতা, টাইপ সনাক্তকরণ, লোড ছাড়াই বর্তমান, লোড ছাড়াই ক্ষতি, শর্ট সার্কিট (লোড) ক্ষতি সহ,প্রতিবন্ধকতা ভোল্টেজ, এবং ভেক্টর গ্রুপ বিশ্লেষণ। ভোল্টেজ, বর্তমান, এবং শক্তি পরামিতি জুড়ে ± 0.2% পরিমাপের নির্ভুলতার সাথে এটি বিদ্যুৎ উপকরণ, ট্রান্সফরমার নির্মাতারা,এবং পরীক্ষার পরিষেবা প্রদানকারী যারা নির্ভরযোগ্য প্রয়োজন, ক্ষেত্র বা পরীক্ষাগারে পুনরাবৃত্তিযোগ্য ট্রান্সফরমার ডায়াগনস্টিক।

টেকনিক্যাল স্পেসিফিকেশন

প্যারামিটার	স্পেসিফিকেশন
পরিমাপ ইনপুট
সক্রিয় ভোল্টেজ পরিসীমা	০১০ ভোল্ট
সক্রিয় বর্তমান পরিসীমা	০১০ এ
প্যাসিভ ভোল্টেজ রেঞ্জ	০৭৫০ ভোল্ট (বৃহত্তর পরিসীমা)
প্যাসিভ কারেন্ট রেঞ্জ	০২০ এ ০১০ এ (অভ্যন্তরীণ দ্বৈত পরিসীমা, স্বয়ংক্রিয় / ম্যানুয়াল নির্বাচন)
পরিমাপের নির্ভুলতা
ভোল্টেজ	±0.2%
বর্তমান	±0.2%
পাওয়ার (Cosφ > 0.2)	±0.2%
পাওয়ার (0.02 < Cosφ < 0.2)	±0.3%
অপারেটিং ও পাওয়ার
অপারেটিং তাপমাত্রা	-২৫°সি থেকে +৬৫°সি
চার্জিং পাওয়ার সাপ্লাই	এসি ১৬০ ভোল্ট ০২৬০ ভোল্ট
বিচ্ছিন্নতা
ইনপুট-টু-কেসিং প্রতিরোধের	≥ ১০০ এমও
পাওয়ার ইনপুট প্রতিরোধ করুন	১ মিনিটের জন্য ২ কেভি (আরএমএস)

পরিমাপ করা পরামিতি

প্যারামিটার	বর্ণনা
ট্রান্সফরমার ক্ষমতা	অজানা বা লেবেলবিহীন ট্রান্সফরমারগুলির জন্য সঠিক ক্ষমতা নির্ধারণ এবং টাইপ সনাক্তকরণ
নো-লোড কারেন্ট	নামমাত্র ভোল্টেজের অধীনে উত্তেজনার বর্তমান পরিমাপ
কোন লোড ক্ষতি	দক্ষতা মূল্যায়নের জন্য মূল ক্ষতির পরিমাপ
শর্ট সার্কিট / লোড ক্ষতি	নামমাত্র বর্তমানের অধীনে তামার ক্ষতির পরিমাপ
প্রতিবন্ধকতা ভোল্টেজ	সিস্টেম সমন্বয় জন্য শতাংশ প্রতিবন্ধকতা নির্ধারণ
ভেক্টর গ্রুপ	রাইন্ডিং সংযোগ এবং ফেজ স্থানচ্যুতি বিশ্লেষণ

মূল পারফরম্যান্স বৈশিষ্ট্য

দ্বৈত ফাংশন ইন্টিগ্রেশনট্রান্সফরমার ক্ষমতা পরীক্ষা এবং বৈশিষ্ট্যগত পরামিতি পরিমাপ একক যন্ত্রের মধ্যে একত্রিত করে, ক্ষেত্রের মধ্যে দুটি পৃথক পরীক্ষক বহন এবং পরিচালনা করার প্রয়োজন দূর করে।

উচ্চ নির্ভুলতা ±0.2% নির্ভুলতাভোল্টেজ, বর্তমান এবং পাওয়ার প্যারামিটারগুলিতে শ্রেণীর শীর্ষস্থানীয় পরিমাপের নির্ভুলতা (Cosφ > 0.2), খুব কম পাওয়ার ফ্যাক্টর (0.02 ০.২) এও ± 0.3% সহ,ট্রান্সফরমার গ্রহণের জন্য নির্ভরযোগ্য তথ্য নিশ্চিত করা, ডায়াগনস্টিক, এবং শক্তি দক্ষতা যাচাইকরণ।

ব্যাপক পরিসরের প্যাসিভ পরিমাপ— Passive voltage inputs up to 750V and dual-range current inputs (0–20A / 0–100A) with automatic or manual range selection accommodate the full spectrum of distribution and power transformers without external PT/CT accessories.

চরম পরিবেশ সহনশীলতা-২৫ ডিগ্রি সেলসিয়াস থেকে +৬৫ ডিগ্রি সেলসিয়াস পর্যন্ত অপারেটিং তাপমাত্রার পরিসীমা আর্কটিক ঠান্ডা থেকে মরুভূমির তাপ পর্যন্ত কঠোর আউটডোর সাবস্টেশন পরিবেশে স্থাপন করতে সক্ষম করে।১৬০ ভোল্ট থেকে ২৬০ ভোল্টের মধ্যে চার্জিং পাওয়ার সাপ্লাই সামঞ্জস্যের সাথে জেনারেটর বা অস্থির গ্রিড সরবরাহের উপর নির্ভরযোগ্য অপারেশন জন্য.

দৃঢ় নিরোধক নকশাইনপুট-টু-হাউজিং আইসোলেশন প্রতিরোধের ≥100 এমও এবং 2 কেভি ইনপুট পাওয়ার সহ্য করার ক্ষমতা উচ্চ ভোল্টেজ সাবস্টেশন পরিবেশে অপারেটর নিরাপত্তা এবং পরিমাপ অখণ্ডতা নিশ্চিত করে।

ব্যাপক ট্রান্সফরমার ডায়াগনস্টিকস√ একক পরীক্ষার ক্রমের মধ্যে সমস্ত মূল পাওয়ার ফ্রিকোয়েন্সি পরামিতিগুলি পরিমাপ করেঃ ক্ষমতা, প্রকার, লোড ছাড়াই বর্তমান, লোড ছাড়াই ক্ষতি, লোড ক্ষতি, প্রতিরোধের ভোল্টেজ,এবং ভেক্টর গোষ্ঠী ️ অবস্থা মূল্যায়নের জন্য একটি সম্পূর্ণ ট্রান্সফরমার স্বাস্থ্য প্রোফাইল প্রদান, গ্রহণযোগ্যতা পরীক্ষা, এবং শক্তি অডিটিং।

অ্যাপ্লিকেশন এলাকা

সেক্টর	সাধারণ অ্যাপ্লিকেশন
পাওয়ার সিস্টেম	উত্পাদন, সংক্রমণ, রূপান্তর এবং বিতরণ ট্রান্সফরমার পরীক্ষা
শিল্প কারখানা ও খনি	বড় আকারের উত্পাদন, খনির কাজ এবং ভারী শিল্পের ট্রান্সফরমার ডায়াগনস্টিক
ধাতুবিদ্যা ও পেট্রোকেমিক্যাল	গলন, রাসায়নিক প্রক্রিয়াকরণ, জল চিকিত্সা সুবিধা ট্রান্সফরমার মূল্যায়ন
পরিবহন অবকাঠামো	বন্দর, রেলপথ, মহাসড়ক, বিমানবন্দর এবং পৌরসভা রাস্তার আলোকসজ্জার বিদ্যুৎ ব্যবস্থা
বাণিজ্যিক ও প্রতিষ্ঠানগত	বড় উদ্যোগ, লজিস্টিক কেন্দ্র এবং প্রাতিষ্ঠানিক সুবিধা ব্যবস্থাপনা
নির্মাণ ও সম্পত্তি	বড় বড় নির্মাণ প্রকল্প এবং সম্পত্তি ব্যবস্থাপনা ট্রান্সফরমার কমিশন
পরীক্ষা ও কমিশনিং	বিদ্যুৎ ইনস্টলেশন ও কমিশনিং পরিষেবা প্রদানকারী

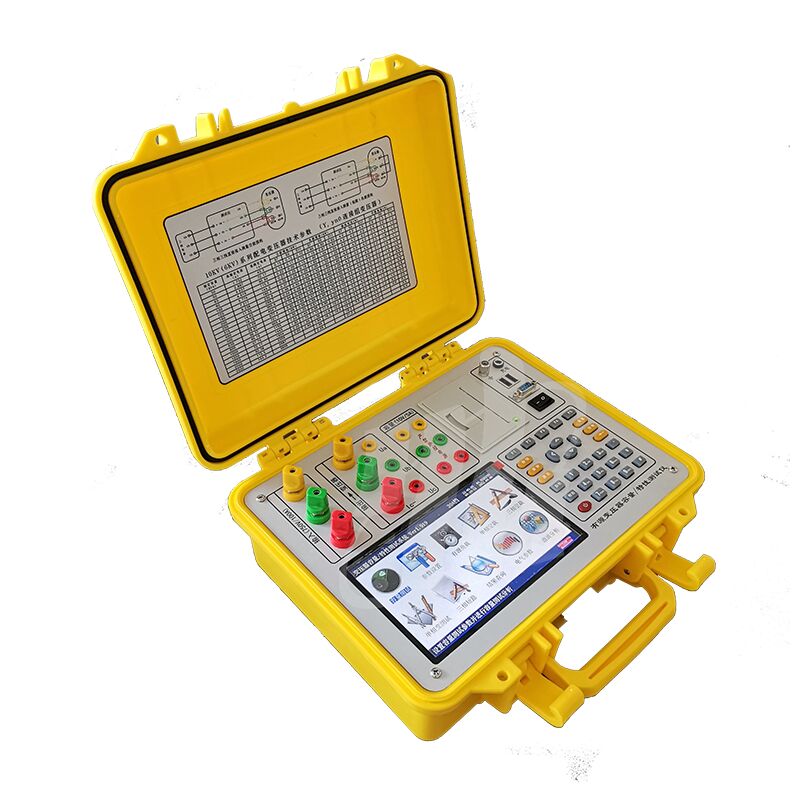

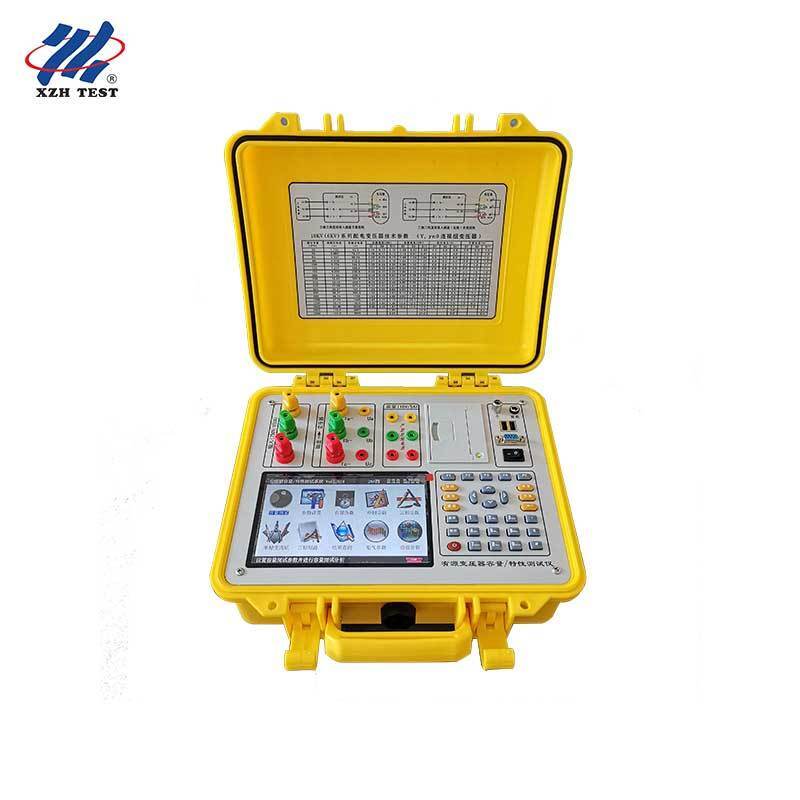

পণ্যের চিত্র

XHTX1318

গুরুত্বপূর্ণ নিরাপত্তা নোট

যদি কোনও অস্বাভাবিক অবস্থা বা ডিফল্ট কাজটি লক্ষ্য করা যায়, তবে এটি খুলতে বা বিচ্ছিন্ন করার চেষ্টা করবেন না। যথাযথ পরিষেবা ব্যবস্থা করার জন্য আমাদের সংস্থার সাথে অবিলম্বে যোগাযোগ করুন।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: এই পরীক্ষকটি ট্রান্সফরমার উত্পাদন কারখানার গ্রহণযোগ্যতা পরীক্ষা (এফএটি) জন্য উপযুক্ত?

হ্যাঁ, এক্সএইচটিএক্স১৩১৮ বিশেষভাবে ট্রান্সফরমার উৎপাদন মান নিয়ন্ত্রণের জন্য নির্মিত। এর ±০।২% নির্ভুলতা শ্রেণি বিতরণ এবং পাওয়ার ট্রান্সফরমার উভয়ের জন্য কারখানার গ্রহণযোগ্যতা পরীক্ষার কঠোর পরিমাপ প্রয়োজনীয়তা পূরণ করেডুয়াল-ফাংশন ডিজাইন নির্মাতারা উভয় নামমাত্র ক্ষমতা সম্মতি এবং মূল কর্মক্ষমতা পরামিতি যাচাই করতে সক্ষম করেএবং ভেক্টর গোষ্ঠী একক উপকরণ সেটআপএটি উৎপাদন লাইনে একাধিক বিশেষায়িত পরীক্ষকের প্রয়োজন দূর করে, QC বিভাগে মূলধন বিনিয়োগ, ক্যালিব্রেশন রক্ষণাবেক্ষণ এবং অপারেটর প্রশিক্ষণের প্রয়োজনীয়তা হ্রাস করে।

প্রশ্ন ২: ট্রান্সফরমারের অবস্থা মূল্যায়নের জন্য বিদ্যুৎ সরবরাহকারী সংস্থার সম্পদ ব্যবস্থাপনা দলগুলি কি এটি ব্যবহার করতে পারে?

ইউটিলিটি অ্যাসেট ম্যানেজার যারা প্রতিস্থাপন, সংস্কার বা লোড আপগ্রেডের সিদ্ধান্ত নেয় তাদের নির্ভরযোগ্য, সঠিক ট্রান্সফরমার পারফরম্যান্স ডেটার প্রয়োজন।XHTX1318 ব্যাপক অবস্থা মূল্যায়ন প্রদান করে: লোড হ্রাসহীন প্রবণতা কোর অবনতির ইঙ্গিত দেয়, লোড হ্রাস সিগন্যাল ওয়ালিংয়ের অবনতি বাড়ায় এবং প্রতিরোধের ভোল্টেজ পরিবর্তনগুলি যান্ত্রিক বিকৃতি প্রকাশ করতে পারে।এর বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমা (-25 °C থেকে +65 °C) সমস্ত জলবায়ু অঞ্চলে সারা বছর ক্ষেত্রের পরীক্ষা সম্ভব করে তোলে, এবং ডুয়াল-রেঞ্জের বর্তমান ইনপুট (১০০ এ পর্যন্ত) ছোট বিতরণ ট্রান্সফরমার থেকে শুরু করে বাহ্যিক আনুষাঙ্গিক ছাড়াই বড় পাওয়ার ট্রান্সফরমার পর্যন্ত সবকিছুকে সামঞ্জস্য করে।

প্রশ্ন ৩: ট্রান্সফরমার সংস্কার ও পুনঃনির্মাণের ক্ষেত্রে এটি কিভাবে কাজ করে?

ট্রান্সফরমার পুনর্নির্মাণ কোম্পানি যারা রিভল্ড, মেরামত,এবং বিদ্যমান ট্রান্সফরমার আপগ্রেড করার আগে পুনর্নির্মাণ ইউনিটটি মূল বা আপগ্রেড স্পেসিফিকেশন পূরণ করে কিনা তা যাচাই করতে হবে. The XHTX1318’s vector group analysis capability is particularly valuable here — verifying correct winding connections after rewinding — while the capacity and loss measurements provide documented proof that the refurbished transformer meets its nameplate ratingsঅজানা বা অ-ল্যাগ করা ট্রান্সফরমার ক্ষমতা পরিমাপ করার যন্ত্রের ক্ষমতা সম্ভাব্য আপগ্রেড পথের জন্য ইনকামিং কোরগুলি মূল্যায়ন করার সময়ও অপরিহার্য।

প্রশ্ন 4: এটি কি শক্তি নিরীক্ষা এবং দক্ষতা পরামর্শ সংস্থাগুলির জন্য উপযুক্ত?

Energy efficiency consultants conducting ISO 50001 audits and industrial energy assessments need precise transformer loss data to calculate energy savings opportunities and ROI for replacement or load optimization recommendations. এক্সএইচটিএক্স১৩১৮এক্স ±০।শক্তি পরিমাপের 2% নির্ভুলতা (এমনকি লোড ছাড়াই ট্রান্সফরমার পরীক্ষার জন্য সাধারণ কম শক্তি ফ্যাক্টরগুলিতেও) প্রতিরক্ষামূলক শক্তি অডিট প্রতিবেদনের জন্য প্রয়োজনীয় পরিমাপের কঠোরতা সরবরাহ করে. সক্রিয় (010V/010A) এবং প্যাসিভ (0750V/0100A) উভয় পরিসরে পরীক্ষা করার ক্ষমতা মানে পরামর্শদাতারা ট্রান্সফরমারগুলিকে ইন-সাইট থাকা অবস্থায় মূল্যায়ন করতে পারে,ক্লায়েন্টের স্থাপনাগুলিতে উৎপাদন ব্যাহতকরণকে কমিয়ে আনা.

প্রশ্ন ৫ঃ ইলেকট্রো ইঞ্জিনিয়ারিং ডিজাইন ইনস্টিটিউটগুলি কি দরপত্রের মূল্যায়ন এবং কমিশনিংয়ের জন্য এটি ব্যবহার করতে পারে?

Design institutes and engineering consultancies responsible for specifying transformers in tender documents and verifying supplied equipment during commissioning need measurement tools that can independently validate manufacturer claims. XHTX1318 এর ব্যাপক প্যারামিটার কভারেজ ক্ষমতা, প্রকার, লোড এবং লোড ক্ষতি, প্রতিবন্ধকতা ভোল্টেজ,এবং ভেক্টর গ্রুপ এর ± 0.2% নির্ভুলতা আনুষ্ঠানিক কমিশনিং রিপোর্ট এবং বিতর্ক সমাধানের জন্য প্রয়োজনীয় পরিমাপ নির্ভরতা প্রদান করে যখন সরবরাহিত সরঞ্জাম কর্মক্ষমতা প্রশ্নবিদ্ধ হয়।
