OTD ও DDF ট্রান্সফরমার টেস্টার এলসিডি টাচস্ক্রিন সহ | XHYS101

Name: OTD ও DDF ট্রান্সফরমার টেস্টার এলসিডি টাচস্ক্রিন সহ | XHYS101
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHYS101
Price: 4,115.00 USD
Availability: InStock

পণ্যের বিবরণ:

উৎপত্তি স্থল:	জিয়ান শানসি চীন
পরিচিতিমুলক নাম:	XZH TEST
সাক্ষ্যদান:	ISO CE
মডেল নম্বার:	XHYS101

বিস্তারিত তথ্য

উৎপত্তি স্থল:

জিয়ান শানসি চীন

পরিচিতিমুলক নাম:

XZH TEST

সাক্ষ্যদান:

ISO CE

মডেল নম্বার:

XHYS101

বিশেষভাবে তুলে ধরা:

High Light

বিশেষভাবে তুলে ধরা:

বড় স্ক্রিন টিএফটি এলসিডি ট্রান্সফরমার পরীক্ষক

তেল ট্যান ডেল্টা ট্রান্সফরমার পরীক্ষক

ডিলেক্ট্রিক ডিসিপেশন ফ্যাক্টর ট্রান্সফরমার পরীক্ষক

Trading Information

ন্যূনতম চাহিদার পরিমাণ:

1 ইউনিট

মূল্য:

আলোচনাযোগ্য

প্যাকেজিং বিবরণ:

কাঠের প্যাকেজিং

ডেলিভারি সময়:

5-8 কর্মদিবস

পরিশোধের শর্ত:

টি/টি

যোগানের ক্ষমতা:

3000 ইউনিট/বছর

পণ্যের বর্ণনা

XHYS101 ইনসুলেটিং অয়েল ডাইইলেকট্রিক লস টেস্টার হল একটি বিশেষ উচ্চ-নির্ভুল যন্ত্র যা বৈদ্যুতিক পাওয়ার সরঞ্জামগুলিতে ব্যবহৃত ইনসুলেটিং ফ্লুইডগুলির ব্যাপক বৈশিষ্ট্য নির্ধারণের জন্য তৈরি করা হয়েছে। এটি তিনটি গুরুত্বপূর্ণ তেলের গুণমান প্যারামিটার — ডাইইলেকট্রিক লস ফ্যাক্টর (tan δ, OTD/DDF), আপেক্ষিক পারমিটিভিটি, এবং ডিসি ভলিউম রেজিস্ট্রিভিটি — নির্ভুলভাবে পরিমাপ করে, যা সাধারণ ব্রেকডাউন ভোল্টেজ পরীক্ষার চেয়ে অনেক বেশি একটি সম্পূর্ণ ডাইইলেকট্রিক প্রোফাইল সরবরাহ করে। উন্নত সিঙ্গেল-চিপ মাইক্রোকম্পিউটার প্রযুক্তি একীভূত করে, যন্ত্রটি পুরো পরীক্ষার ওয়ার্কফ্লোর সম্পূর্ণ স্বয়ংক্রিয়তা অর্জন করে: তাপমাত্রা বৃদ্ধি, নির্ভুল তাপমাত্রা রক্ষণাবেক্ষণ, উচ্চ-নির্ভুল ডেটা স্যাম্পলিং, গাণিতিক গণনা, রিয়েল-টাইম ফলাফল প্রদর্শন, রিপোর্ট প্রিন্টিং, এবং দীর্ঘমেয়াদী ডেটা স্টোরেজ। 2200V পর্যন্ত এসি পরীক্ষার ভোল্টেজ এবং 40℃ থেকে 120℃ পর্যন্ত তাপমাত্রা নিয়ন্ত্রণের সাথে, XHYS101 হল ট্রান্সফরমার তেলের অবস্থা মূল্যায়ন, বার্ধক্য বিশ্লেষণ এবং দূষণ সনাক্তকরণের জন্য চূড়ান্ত ডায়াগনস্টিক সরঞ্জাম।

প্রযুক্তিগত স্পেসিফিকেশন

প্যারামিটার	স্পেসিফিকেশন
পরিমাপ করা প্যারামিটার
ক্যাপাসিট্যান্স রেঞ্জ	5 pF – 200 pF
আপেক্ষিক পারমিটিভিটি রেঞ্জ	1.000 – 30.000
ডাইইলেকট্রিক লস ফ্যাক্টর (Tan δ) রেঞ্জ	0.00001 – 100
ডিসি রেজিস্ট্রিভিটি রেঞ্জ	2.5 MΩ·m – 20 TΩ·m
পরিমাপের নির্ভুলতা
আপেক্ষিক পারমিটিভিটি	±(1–10)% রিডিং এর
ডাইইলেকট্রিক লস ফ্যাক্টর	±(5% রিডিং এর ± 0.0002)
ডিসি রেজিস্ট্রিভিটি	±10% রিডিং এর
রেজোলিউশন
ক্যাপাসিট্যান্স	0.01 pF
আপেক্ষিক পারমিটিভিটি	0.001
ডাইইলেকট্রিক লস ফ্যাক্টর	0.00001
পরীক্ষার ভোল্টেজ ও তাপমাত্রা
এসি পরীক্ষার ভোল্টেজ	200 – 2200V, অবিচ্ছিন্নভাবে সামঞ্জস্যযোগ্য, 50 Hz
ডিসি পরীক্ষার ভোল্টেজ	0 – 500V, অবিচ্ছিন্নভাবে সামঞ্জস্যযোগ্য
তাপমাত্রা রেঞ্জ	40–120℃
তাপমাত্রা নির্ভুলতা	±0.5℃
পাওয়ার ও সাপ্লাই
পাওয়ার সাপ্লাই ভোল্টেজ	এসি 220V ± 10%
পাওয়ার সাপ্লাই ফ্রিকোয়েন্সি	50 Hz / 60 Hz ± 1%
পাওয়ার খরচ	500 W

মূল কর্মক্ষমতা বৈশিষ্ট্য

সম্পূর্ণ ডাইইলেকট্রিক প্রোফাইল বিশ্লেষণ — একটি একক স্বয়ংক্রিয় পরীক্ষা রানে তিনটি গুরুত্বপূর্ণ তেলের গুণমান প্যারামিটার পরিমাপ করে: ডাইইলেকট্রিক লস ফ্যাক্টর (tan δ / OTD / DDF), আপেক্ষিক পারমিটিভিটি, এবং ডিসি ভলিউম রেজিস্ট্রিভিটি। এই ব্যাপক ডেটাসেট তেলের বার্ধক্য, পোলার যৌগ দ্বারা দূষণ, আর্দ্রতা প্রবেশ, এবং পরিবাহী কণার পরিমাণ মূল্যায়ন করতে সক্ষম করে — যা একটি সাধারণ BDV পরীক্ষা যা প্রকাশ করতে পারে তার চেয়ে অনেক বেশি।
সম্পূর্ণ স্বয়ংক্রিয়তা — সমন্বিত সিঙ্গেল-চিপ মাইক্রোকম্পিউটার স্বয়ংক্রিয়ভাবে পুরো ওয়ার্কফ্লো নিয়ন্ত্রণ করে: লক্ষ্যমাত্রায় তাপমাত্রা বৃদ্ধি, সেটপয়েন্টে নির্ভুল তাপীয় রক্ষণাবেক্ষণ, উচ্চ-রেজোলিউশন ডেটা স্যাম্পলিং, রিয়েল-টাইম গণনা, এবং ফলাফল আউটপুট।
বিস্তৃত তাপমাত্রা নিয়ন্ত্রণ — 40℃ থেকে 120℃ পর্যন্ত নির্ভুল হিটিং ±0.5℃ নির্ভুলতার সাথে তাপমাত্রা-নির্ভর ডাইইলেকট্রিক বৈশিষ্ট্য নির্ধারণের জন্য সক্ষম করে। উচ্চ তাপমাত্রায় tan δ পরিমাপ করা তেলের অবক্ষয় প্রকাশ করে যা পরিবেষ্টিত তাপমাত্রায় স্পষ্ট নাও হতে পারে।
দ্বৈত এসি/ডিসি পরীক্ষার ভোল্টেজ — ডাইইলেকট্রিক লস এবং পারমিটিভিটি পরিমাপের জন্য অবিচ্ছিন্নভাবে সামঞ্জস্যযোগ্য এসি আউটপুট (200–2200V, 50Hz), সেইসাথে ভলিউম রেজিস্ট্রিভিটি নির্ধারণের জন্য ডিসি আউটপুট (0–500V)।
আল্ট্রা-ওয়াইড রেজিস্ট্রিভিটি পরিমাপ — 2.5 MΩ·m থেকে 20 TΩ·m পর্যন্ত ডিসি রেজিস্ট্রিভিটি রেঞ্জ ভারী দূষিত তেল থেকে শুরু করে বিশুদ্ধ ইনসুলেটিং ফ্লুইড পর্যন্ত সম্পূর্ণ বর্ণালীকে অন্তর্ভুক্ত করে।
উচ্চ-রেজোলিউশন এলসিডি টাচস্ক্রিন — টাচ ইন্টারফেস সহ বড় টিএফটি এলসিডি ডিসপ্লে পরিমাপ ডেটা এবং ডায়াগনস্টিক ফলাফলের স্পষ্ট ভিজ্যুয়ালাইজেশন সরবরাহ করে, দীর্ঘমেয়াদী ট্রেন্ডিংয়ের জন্য বিল্ট-ইন ডেটা স্টোরেজ সহ।

পণ্যের ছবি

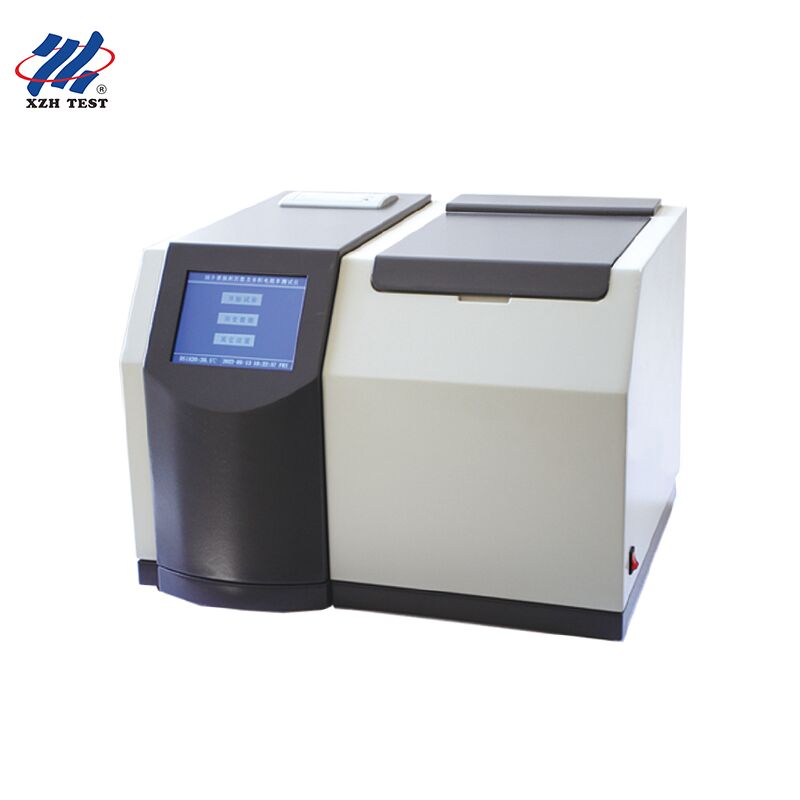

XHYS101 Insulating Oil Dielectric Loss Tester

সমস্যা সমাধান নির্দেশিকা

সমস্যা এ: "ইলেকট্রোড কাপ শর্ট সার্কিট" প্রদর্শিত হচ্ছে
অভ্যন্তরীণ এবং বাহ্যিক ইলেকট্রোডগুলির পজিশনিং খাঁজগুলি সারিবদ্ধ আছে কিনা তা পরীক্ষা করুন, এবং অভ্যন্তরীণ ইলেকট্রোডটি আলগা নয় তা যাচাই করুন। প্রধান কারণ সাধারণত একটি আলগা অভ্যন্তরীণ ইলেকট্রোড।

সমস্যা বি: "খালি কাপ ক্যালিব্রেশন করুন" প্রদর্শিত হচ্ছে
খালি কাপ ক্যাপাসিট্যান্স 60±5 pF এর বাইরে থাকলে এটি প্রয়োজন। সম্ভাব্য কারণ: (ক) ইলেকট্রোডগুলি ভুলভাবে স্থাপন করা হয়েছে; (খ) তেলের কাপ পরিষ্কার নয় — ইলেকট্রোডগুলির মধ্যে থাকা অপদ্রব্যগুলির জন্য পুঙ্খানুপুঙ্খ পরিষ্কারের প্রয়োজন।

সমস্যা সি: বাজার 5 বার বাজে এবং যন্ত্রটি পাওয়ার-অন ইন্টারফেসে ফিরে আসে
(ক) খালি কাপ ক্যাপাসিট্যান্স 60±5 pF রেঞ্জের মধ্যে আছে কিনা তা যাচাই করুন। (খ) তেলের কাপ সঠিকভাবে স্থাপন করা হয়েছে এবং কোনও ডিসচার্জ হচ্ছে না তা পরীক্ষা করুন।

সমস্যা ডি: ডিসি রেজিস্ট্রিভিটি ইলেক্ট্রোকেমিক্যাল সময় 60 সেকেন্ডে স্থির থাকে
যন্ত্রের অভ্যন্তরীণ ঘড়ি সঠিকভাবে চলছে কিনা তা যাচাই করুন; প্রয়োজনে ঘড়িটি সামঞ্জস্য করুন।

সমস্যা ই: সেট ভোল্টেজ প্যারামিটারের সর্বনিম্ন গুরুত্বপূর্ণ অঙ্ক শূন্য নয়
সেট ভোল্টেজ মান কমাতে [Decrease] কী ব্যবহার করুন, তারপর পছন্দসই মানে সামঞ্জস্য করতে [Increase] কী ব্যবহার করুন।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: এই টেস্টারটি ট্রান্সফরমার তেলের অবস্থা পর্যবেক্ষণের বিশেষজ্ঞদের জন্য উপযুক্ত কি?

হ্যাঁ, XHYS101 হল তেল অবস্থা পর্যবেক্ষণ প্রোগ্রামগুলির জন্য চূড়ান্ত যন্ত্র যা মৌলিক ব্রেকডাউন ভোল্টেজ পরীক্ষার বাইরে যায়। যদিও একটি BDV টেস্টার কেবল স্থূল দূষণ সনাক্ত করে, এই যন্ত্রটি tan δ (ডাইইলেকট্রিক লস ফ্যাক্টর) এবং ডিসি রেজিস্ট্রিভিটি পরিমাপ করে — প্যারামিটার যা অক্সিডেশন, তাপীয় চাপ এবং পোলার দূষণকারী জমা হওয়ার কারণে তেলের প্রাথমিক অবক্ষয় প্রকাশ করে। অবস্থা পর্যবেক্ষণ বিশেষজ্ঞরা তেলের অবশিষ্ট জীবনকাল পূর্বাভাস দিতে এবং প্রমাণ-ভিত্তিক তেল প্রতিস্থাপনের বাজেট তৈরি করতে এই প্যারামিটারগুলি সময়ের সাথে সাথে ট্র্যাক করতে পারেন।

প্রশ্ন ২: উচ্চ-ভোল্টেজ গবেষণা পরীক্ষাগারগুলি কি এটি উপাদান বৈশিষ্ট্য নির্ধারণের জন্য ব্যবহার করতে পারে?

অবশ্যই। নতুন ইনসুলেটিং ফ্লুইড — সিন্থেটিক এস্টার, প্রাকৃতিক এস্টার, ন্যানোফ্লুইড, এবং মিশ্র ডাইইলেকট্রিক — বিকাশকারী গবেষণা পরীক্ষাগারগুলির জন্য তাপমাত্রা জুড়ে নির্ভুল ডাইইলেকট্রিক বৈশিষ্ট্য নির্ধারণে সক্ষম যন্ত্রের প্রয়োজন। XHYS101’s 40–120℃ রেঞ্জ ±0.5℃ নির্ভুলতা এবং ±5% tan δ নির্ভুলতার সাথে প্রকাশনা-যোগ্য ডেটা সরবরাহ করে। 20 TΩ·m পর্যন্ত ডিসি রেজিস্ট্রিভিটি পরিমাপ HVDC অ্যাপ্লিকেশনগুলিতে ব্যবহৃত আল্ট্রা-পিওর সিন্থেটিক ফ্লুইডগুলির বৈশিষ্ট্য নির্ধারণের জন্য বিশেষভাবে মূল্যবান।

প্রশ্ন ৩: এটি বৈদ্যুতিক ফরেনসিক ব্যর্থতা বিশ্লেষণ সংস্থাগুলিকে কীভাবে পরিবেশন করে?

যখন ট্রান্সফরমারগুলি ব্যর্থ হয়, ফরেনসিক তদন্তকারীদের মূল কারণ নির্ধারণ করতে হয় — এবং তেলের অবস্থা মূল প্রমাণ। XHYS101 পরিমাণগত ডাইইলেকট্রিক ডেটা সরবরাহ করে: কম রেজিস্ট্রিভিটির সাথে উচ্চ tan δ আর্ক থেকে পরিবাহী দূষণ নির্দেশ করে; স্বাভাবিক রেজিস্ট্রিভিটির সাথে উচ্চ tan δ অক্সিডেশন নির্দেশ করে; পারমিটিভিটিতে পরিবর্তন আর্দ্রতা প্রবেশের ইঙ্গিত দিতে পারে। এই পরিমাপগুলি, দ্রবীভূত গ্যাস বিশ্লেষণের সাথে মিলিত হয়ে, বীমা দাবি এবং মামলা সমর্থনের জন্য ব্যাপক ফরেনসিক প্রমাণ সরবরাহ করে।

প্রশ্ন ৪: এটি ট্রান্সফরমার জীবনকাল বৃদ্ধি এবং সম্পদ ব্যবস্থাপনা পরামর্শদাতাদের জন্য উপযুক্ত কি?

ট্রান্সফরমার জীবনকাল বৃদ্ধি বনাম প্রতিস্থাপন সিদ্ধান্তের বিষয়ে পরামর্শদানকারী সম্পদ ব্যবস্থাপনা পরামর্শদাতাদের বহু-মিলিয়ন ডলারের সুপারিশগুলি ন্যায়সঙ্গত করার জন্য উদ্দেশ্যমূলক ডেটার প্রয়োজন। XHYS101’s ডাইইলেকট্রিক লস এবং রেজিস্ট্রিভিটি পরিমাপগুলি অবশিষ্ট দরকারী জীবনকাল মডেল করার জন্য প্রয়োজনীয় গ্রানুলার তেলের অবস্থা ডেটা সরবরাহ করে। উচ্চ তাপমাত্রায় tan δ ট্রেন্ডিং ইনসুলেশন পেপারের অবক্ষয় প্রকাশ করে যা পলিমারাইজেশন ডিগ্রি (DP) এর সাথে সম্পর্কিত — ট্রান্সফরমার জীবনকাল মূল্যায়নের জন্য গোল্ড স্ট্যান্ডার্ড।

প্রশ্ন ৫: তেল পুনরুদ্ধার বিশেষজ্ঞরা কি এটি চিকিৎসার কার্যকারিতা যাচাই করতে ব্যবহার করতে পারে?

ব্যবহৃত ট্রান্সফরমার তেল ফিল্টারেশন, ডিগ্যাসিং এবং ক্লে ট্রিটমেন্টের মাধ্যমে প্রক্রিয়াকরণকারী তেল পুনরুদ্ধারকারী সংস্থাগুলিকে প্রমাণ করতে হবে যে পুনরুদ্ধার করা তেল স্পেসিফিকেশন পূরণ করে। XHYS101 সম্পূর্ণ আগে এবং পরের ডাইইলেকট্রিক প্রোফাইল সরবরাহ করে: প্রাথমিক পরিমাপ দূষণের মাত্রা পরিমাপ করে, এবং পোস্ট-রিকভারি পরিমাপ গ্রহণযোগ্য সীমাতে পুনরুদ্ধার যাচাই করে। এই নথিভুক্ত উন্নতি পুনরুদ্ধার বিনিয়োগকে ন্যায়সঙ্গত করে এবং পুনরায় কন্ডিশন করা তেল পরিষেবাতে নির্ভরযোগ্যভাবে কাজ করবে তার গুণমান নিশ্চিত করে।
