পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	XZH TEST
সাক্ষ্যদান:	CE/ISO
মডেল নম্বার:	XHJF801B

বিস্তারিত তথ্য

উৎপত্তি স্থল:

পরিচিতিমুলক নাম:

XZH TEST

সাক্ষ্যদান:

CE/ISO

মডেল নম্বার:

XHJF801B

বিশেষভাবে তুলে ধরা:

High Light

বিশেষভাবে তুলে ধরা:

নিরোধক ডায়গনিস্টিক পরীক্ষক

ট্রান্সফরমার পার্শিয়াল ডিসচার্জ টেস্টার

XHJF801B ফ্যাক্টরি টেস্ট

Trading Information

ন্যূনতম চাহিদার পরিমাণ:

১টি ইউনিট

মূল্য:

আলোচনাযোগ্য

প্যাকেজিং বিবরণ:

কাঠের প্যাকেজিং

ডেলিভারি সময়:

৫-৮ কার্যদিবস

পরিশোধের শর্ত:

টি/টি

যোগানের ক্ষমতা:

প্রতি বছর 1000 ইউনিট

পণ্যের বর্ণনা

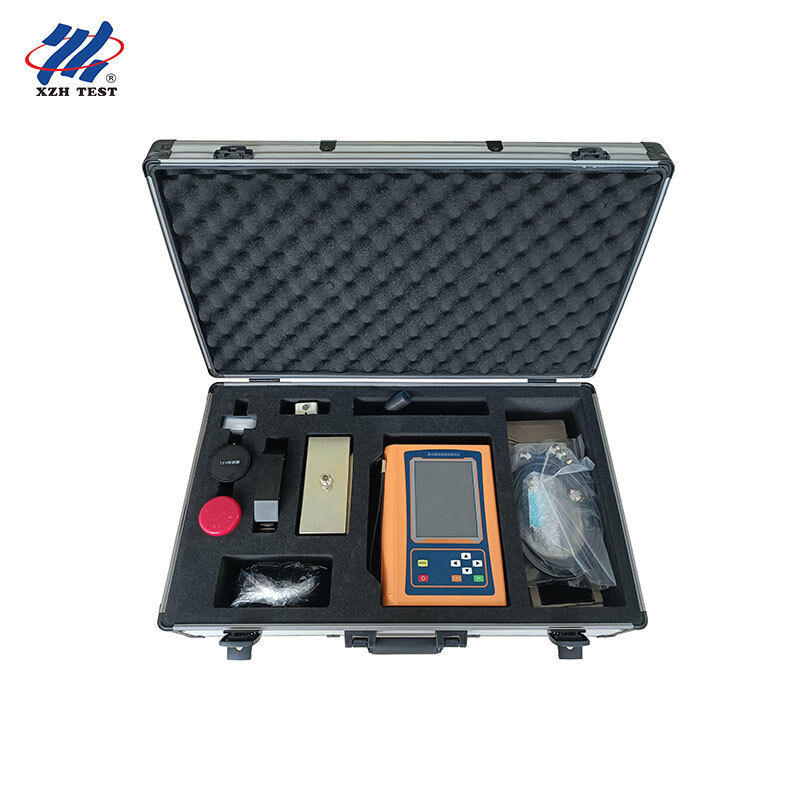

XHJF801B হল একটি মাল্টিফাংশনাল পার্শিয়াল ডিসচার্জ (PD) টেস্টার যা ফ্যাক্টরি এবং ল্যাবরেটরি পরিবেশে ইনসুলেশন ডায়াগনস্টিকসের জন্য তৈরি করা হয়েছে। কন্টাক্ট আল্ট্রাসনিক (AE), আল্ট্রা-হাই ফ্রিকোয়েন্সি (UHF), হাই ফ্রিকোয়েন্সি (HF) এবং ট্রানজিয়েন্ট আর্থ ভোল্টেজ (TEV) ডিটেকশনকে PRPD/PRPS ফেজ-রিজলভড অ্যানালাইসিসের সাথে একত্রিত করে, এটি ট্রান্সফরমার এবং সুইচগিয়ার প্রস্তুতকারক, তৃতীয় পক্ষের টেস্টিং ল্যাবরেটরি এবং গবেষণা প্রতিষ্ঠানগুলিকে ফ্যাক্টরি অ্যাকসেপটেন্স টেস্টিং, টাইপ টেস্ট এবং দীর্ঘমেয়াদী ইনসুলেশন কন্ডিশন মূল্যায়নের জন্য একটি সুনির্দিষ্ট সরঞ্জাম সরবরাহ করে।

লক্ষ্য দর্শক

প্রস্তুতকারক, ল্যাবরেটরি এবং টেস্ট ইনস্টিটিউটের জন্য ডিজাইন করা হয়েছে:

ট্রান্সফরমার, সুইচগিয়ার এবং জিআইএস প্রস্তুতকারক যারা ফ্যাক্টরি অ্যাকসেপটেন্স এবং টাইপ টেস্টিং করছেন

ইনসুলেশন ডায়াগনস্টিকসের জন্য তৃতীয় পক্ষের টেস্টিং ল্যাবরেটরি এবং গবেষণা প্রতিষ্ঠান

পাওয়ার ইকুইপমেন্ট কোয়ালিটি ইন্সপেকশন টিম যারা ইনসুলেশন এজিং এবং ত্রুটি মূল্যায়ন করছে

মূল বৈশিষ্ট্য

চারটি ডিটেকশন চ্যানেল: AE আল্ট্রাসনিক, UHF, HF এবং TEV ব্যাপক ইনসুলেশন বিশ্লেষণের জন্য

PRPD এবং PRPS ফেজ-রিজলভড অ্যানালাইসিস সুনির্দিষ্ট ডিসচার্জ সোর্স শনাক্তকরণের জন্য

কন্টাক্ট আল্ট্রাসনিক SF6 (20~80kHz) এবং তেল-ভরা (80~200kHz) সরঞ্জাম কভার করে

পুনরাবৃত্তিযোগ্য পরিমাপ ডেটার জন্য সমস্ত সেন্সর জুড়ে 0.1dB এর উচ্চ রেজোলিউশন

টেস্ট রিপোর্টের জন্য ডেটা স্টোরেজ, ভিউয়িং, ডিলিট এবং ওয়েভফর্ম রেকর্ডিং

মাল্টি-লেভেল অ্যালার্ম থ্রেশহোল্ড সহ কালার-কোডেড অ্যামপ্লিটিউড ডিসপ্লে

বড়-ক্ষমতার লিথিয়াম ব্যাটারি এবং কম্প্যাক্ট 1.35 কেজি মেইনফ্রেম নমনীয় টেস্ট সেটআপের জন্য

লিনাক্স এমবেডেড ওএস ভবিষ্যতের ফাংশন সম্প্রসারণ এবং ইন্টিগ্রেশন সমর্থন করে

প্রয়োগ

ট্রান্সফরমার, সুইচগিয়ার এবং জিআইএস এর ফ্যাক্টরি অ্যাকসেপটেন্স টেস্টিং (FAT)

ল্যাবরেটরিতে ইনসুলেশন ত্রুটি সনাক্তকরণ এবং টাইপ টেস্ট

SF6 গ্যাস-ইনসুলেটেড এবং তেল-ভরা পাওয়ার ইকুইপমেন্ট ডায়াগনস্টিকস

গবেষণা প্রতিষ্ঠানের জন্য দীর্ঘমেয়াদী ইনসুলেশন এজিং মূল্যায়ন

প্রযুক্তিগত স্পেসিফিকেশন

সেন্সর / প্যারামিটার	স্পেসিফিকেশন
নন-কন্টাক্ট আল্ট্রাসনিক (AA)	সেন্টার 40kHz ±1kHz; রেঞ্জ -7~68dBuV; রেজোলিউশন 0.1dB
কন্টাক্ট আল্ট্রাসনিক (AE)	20~80kHz (SF6) / 80~200kHz (তেল); ডাইনামিক 60dB; রেজোলিউশন 0.1dB
ট্রানজিয়েন্ট আর্থ ভোল্টেজ (TEV)	3MHz~100MHz; রেঞ্জ 0~60dBmV; রেজোলিউশন 0.1dB
আল্ট্রা-হাই ফ্রিকোয়েন্সি (UHF)	300MHz~1500MHz; রেঞ্জ -70~-10dBm; রেজোলিউশন 0.1dBm
হাই ফ্রিকোয়েন্সি (HF)	0.3MHz~30MHz; রেঞ্জ 0~70dB; গেইন -30~20dB; 50Ω ইনপুট
অপারেটিং এনভায়রনমেন্ট	-20°C~50°C; আর্দ্রতা 0~85%
ডিসপ্লে	5.6-ইঞ্চি কালার টিএফটি এলসিডি, 480×640
মাত্রা / ওজন	230×170×48mm; 1.35kg
ব্যাটারি লাইফ	প্রায় 6 ঘন্টা (বড়-ক্ষমতার লিথিয়াম ব্যাটারি)

সাধারণ প্রশ্নাবলী

ট্রান্সফরমারগুলির ফ্যাক্টরি অ্যাকসেপটেন্স টেস্টিংয়ের জন্য কি XHJF801B ব্যবহার করা যেতে পারে?

হ্যাঁ। এর কন্টাক্ট আল্ট্রাসনিক (AE) চ্যানেল তেল-ভরা সরঞ্জামের জন্য 80~200kHz কভার করে, এবং HF চ্যানেল (0.3~30MHz) গ্রাউন্ডিং লিডগুলিতে ডিসচার্জ পরিমাপ করে, যা ট্রান্সফরমার FAT এবং ইনসুলেশন ডায়াগনস্টিকসের জন্য উপযুক্ত করে তোলে।

এটি কি ডায়াগনস্টিক রিপোর্টের জন্য PRPD/PRPS বিশ্লেষণ সমর্থন করে?

হ্যাঁ। যন্ত্রটি ফেজ-লিনিয়ার, PRPD এবং PRPS বিশ্লেষণ উইন্ডো সরবরাহ করে, যা স্পষ্ট ডিসচার্জ সোর্স শনাক্তকরণ সক্ষম করে এবং পেশাদার ইনসুলেশন ডায়াগনস্টিক রিপোর্ট সমর্থন করে।

পরিমাপের রেজোলিউশন এবং নির্ভুলতা কি?

সমস্ত ডিটেকশন চ্যানেল 0.1dB (UHF এর জন্য 0.1dBm) এর রেজোলিউশন সরবরাহ করে যার লিনিয়ার এরর ±20% এর নিচে, যা পুনরাবৃত্তিযোগ্য, উচ্চ-নির্ভুল পরিমাপ ডেটা নিশ্চিত করে।

বিভিন্ন সরঞ্জাম প্রকারের জন্য এটি কোন ফ্রিকোয়েন্সি ব্যান্ডগুলি কভার করে?

AE: 20~80kHz (SF6) এবং 80~200kHz (তেল-ভরা); UHF: 300MHz~1500MHz; HF: 0.3MHz~30MHz; TEV: 3MHz~100MHz, যা GIS, ট্রান্সফরমার, সুইচগিয়ার এবং কেবলগুলি কভার করে।

তৃতীয় পক্ষের টেস্ট রিপোর্টের জন্য ডেটা কি এক্সপোর্ট করা যেতে পারে?

হ্যাঁ। টেস্ট ডেটা এবং ওয়েভফর্ম রেকর্ডিংগুলি একটি ইউএসবি ড্রাইভে (FAT32) সেভ এবং এক্সপোর্ট করা যেতে পারে, যা ফ্যাক্টরি টেস্ট রিপোর্ট এবং তৃতীয় পক্ষের সার্টিফিকেশন ডকুমেন্টেশনে সহজ ইন্টিগ্রেশন সক্ষম করে।
