বিপরীত সংযোগ সুরক্ষা সহ পোর্টেবল টিটিআর পরীক্ষক

Name: বিপরীত সংযোগ সুরক্ষা সহ পোর্টেবল টিটিআর পরীক্ষক
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHBB128B
Price: 4,115.00 USD
Availability: InStock

পণ্যের বিবরণ:

উৎপত্তি স্থল:	জিয়ান শানসি চীন
পরিচিতিমুলক নাম:	XZH TEST
সাক্ষ্যদান:	ISO CE
মডেল নম্বার:	XHBB128B

বিস্তারিত তথ্য

উৎপত্তি স্থল:

জিয়ান শানসি চীন

পরিচিতিমুলক নাম:

XZH TEST

সাক্ষ্যদান:

ISO CE

মডেল নম্বার:

XHBB128B

বিশেষভাবে তুলে ধরা:

High Light

বিশেষভাবে তুলে ধরা:

উচ্চ এবং নিম্ন ভোল্টেজ বিপরীত সংযোগ সুরক্ষা ট্রান্সফরমার ঘূর্ণন অনুপাত পরীক্ষক

সঠিক অনুপাত পরিমাপ TTR পরীক্ষক

পোর্টেবল ডিজাইন ট্রান্সফরমার অনুপাত পরীক্ষক

Trading Information

ন্যূনতম চাহিদার পরিমাণ:

1 সেট

প্যাকেজিং বিবরণ:

কাঠের প্যাকেজিং

ডেলিভারি সময়:

5-8 কর্মদিবস

পরিশোধের শর্ত:

টি/টি

যোগানের ক্ষমতা:

3000 ইউনিট/বছর

পণ্যের বর্ণনা

XHBB128B ট্রান্সফরমার টার্ন রেসিও টেস্টার (টিটিআর)এটি একটি উচ্চ-নির্ভুল, তিন-ফেজ ডায়াগনস্টিক যন্ত্র যা পাওয়ার ট্রান্সফরমারের ঘূর্ণন অনুপাত এবং ভোল্টেজ অনুপাতের দ্রুত, সঠিক পরিমাপের জন্য ডিজাইন করা হয়েছে।ট্রান্সফরমার টার্ন অনুপাত পরীক্ষা একাধিক দৃশ্যকল্প জুড়ে একটি সমালোচনামূলক প্রয়োজন: উত্পাদন QC সময়, নতুন ট্রান্সফরমার কমিশনিং আগে, এবং শক্তি শিল্পের প্রতিরোধমূলক পরীক্ষা পদ্ধতি অনুযায়ী। যন্ত্র ঘূর্ণন অনুপাত নির্ভুলতা বৈধতা,ট্যাপ চেঞ্জারের কার্যকারিতা মূল্যায়ন করে, inter-turn short circuits detects, and confirms parallel operation compatibility., ইন্টার-টার্ন শর্ট সার্কিট সনাক্ত করে, এবং সমান্তরাল অপারেশন সামঞ্জস্যতা নিশ্চিত করে।একটি মালিকানাধীন তিন-ফেজ নির্ভুলতা ইনভার্টার সরবরাহ দ্বারা চালিত XHBB128B উচ্চতর পরিমাপ অখণ্ডতা জন্য গ্রিড হারমোনিক হস্তক্ষেপ নির্মূল করেএর ৭ ইঞ্চি রঙিন টাচস্ক্রিন এলসিডি, বিস্তৃত সুরক্ষা স্যুট এবং শক্ত ক্ষেত্র-প্রস্তুত কেস এটিকে উত্পাদন লাইন, ফিল্ড কমিশনিং,এবং রুটিন রক্ষণাবেক্ষণ.

টেকনিক্যাল স্পেসিফিকেশন

প্যারামিটার	স্পেসিফিকেশন
পরিমাপ
পরীক্ষার পরিসীমা	0. 9 10000
নির্ভুলতা (0.9 ¢ 500)	±0.1% + ২টি সংখ্যা
সঠিকতা (501 ₹2000)	±0.2% + ২টি সংখ্যা
নির্ভুলতা (২০০১-১০০০০)	±0.5% + ২টি সংখ্যা
রেজোলিউশন	0.0001 ন্যূনতম
আউটপুট ভোল্টেজ	লোড অনুযায়ী স্বয়ংক্রিয়ভাবে সামঞ্জস্য
শক্তি ও পরিবেশ
ওয়ার্কিং পাওয়ার সাপ্লাই	এসি 220V ± 10%, 50 ± 1 Hz
পরিবেষ্টিত তাপমাত্রা	-১০°সি থেকে +৪০°সি
আপেক্ষিক আর্দ্রতা	≤ 85%, কোন ঘনীভবন নেই
শারীরিক
মাত্রা (প্রধান ইউনিট)	৩৬০ × ২৯০ × ১৭০ মিমি
মাত্রা (কেবল বক্স)	৩৬০ × ২৯০ × ১৭০ মিমি
ওজন (প্রধান ইউনিট)	5.9 কেজি
ওজন (কেবল বক্স)	5.৬৫ কেজি

মূল পারফরম্যান্স বৈশিষ্ট্য

ত্রি-ফেজ নির্ভুলতা ইনভার্টার পাওয়ার সাপ্লাই∙ স্বতন্ত্র তিন-ফেজ ইনভার্টার পরিমাপ ভোল্টেজ উৎস হিসাবে প্রচলিত এক-ফেজ নেট সরবরাহ প্রতিস্থাপন করে, আরও সঠিক ফলাফলের জন্য গ্রিড হারমোনিক হস্তক্ষেপ সম্পূর্ণরূপে নির্মূল করে।জেনারেটরের শক্তি থেকে কাজ করার সময়ও পরিমাপের নির্ভুলতা প্রভাবিত হয় না.
একযোগে তিন ধাপের পরিমাপ৩-ফেজ আউটপুট পরীক্ষার গতি ত্বরান্বিত করে, ফেজগুলির মধ্যে কোণগুলি পরিমাপ করে এবং স্বয়ংক্রিয়ভাবে ট্রান্সফরমার সংযোগ গ্রুপগুলি 011 চিহ্নিত করে,ঐতিহ্যবাহী অনুপাত সেতুগুলির জন্য প্রয়োজনীয় ধাপে ধাপে ম্যানুয়াল পরীক্ষার অপসারণ.
ট্রান্সফরমার সামঞ্জস্যতাZ-টাইপ, রেক্টিফায়ার, গ্রাউন্ডিং, বৈদ্যুতিক চুল্লি, ফেজ-শিফটিং,এবং ভারসাম্য ট্রান্সফরমার তার শ্রেণীর সবচেয়ে সম্পূর্ণ পরিমাপ পরামিতি কভারেজ প্রদান.
মাল্টি-লেয়ার প্রোটেকশন সিস্টেমইন্টিগ্রেটেড উচ্চ/নিম্ন ভোল্টেজ বিপরীত সংযোগ সুরক্ষা, ট্রান্সফরমার টার্ন-টু-টার্ন শর্ট সার্কিট সুরক্ষা, ট্যাপ চেঞ্জার খোলা / বন্ধ ব্যর্থতা সুরক্ষা,এবং আউটপুট পূর্ণ শর্ট সার্কিট সুরক্ষা সব ত্রুটি অবস্থার অধীনে যন্ত্র এবং অপারেটর নিরাপত্তা নিশ্চিত.
স্বয়ংক্রিয় ট্যাপ চেঞ্জার বিশ্লেষণনামমাত্র পরামিতিগুলি ইনপুট করার পরে, স্বয়ংক্রিয়ভাবে 99 টি ট্যাপিং পয়েন্ট পর্যন্ত অনুপাত, ত্রুটির মান এবং ট্যাপ চেঞ্জারের অবস্থান পরিমাপ করে।যথার্থভাবে অ্যাসমিট্রিক ট্যাপিং অবস্থানগুলি চিহ্নিত করে যা প্রচলিত পরীক্ষকগণ সমাধান করতে পারে না.
৭ ইঞ্চি এইচডি রঙিন টাচস্ক্রিনমডুলার ডিসপ্লে এবং ধাপে ধাপে চীনা/ইংরেজি অপারেশন প্রম্পট সহ বড় এলসিডি স্বজ্ঞাত, ম্যানুয়াল-মুক্ত অপারেশন সক্ষম করে। প্রতিটি ফাংশন একক স্পর্শ দিয়ে অ্যাক্সেসযোগ্য।
ইন্টিগ্রেটেড ডেটা ম্যানেজমেন্ট- অন্তর্নির্মিত তাপীয় প্রিন্টার, ইউএসবি ফ্ল্যাশ ডিস্ক ইন্টারফেস এবং আরএস২৩২ সিরিয়াল পোর্ট তাত্ক্ষণিক ডকুমেন্টেশন, ডিজিটাল আর্কাইভ এবং কাগজবিহীন অফিস সংহতকরণের জন্য নমনীয় ডেটা আউটপুট বিকল্প সরবরাহ করে।
শক্ত মাঠ-প্রস্তুত ঘের∙ ঠান্ডা ও তাপমাত্রা প্রতিরোধের ক্ষমতা, জলরোধী সিলিং এবং ড্রপ ও শক প্রতিরোধের ক্ষমতা সহ মাল্টি-ফাংশন ইঞ্জিনিয়ারিং প্লাস্টিকের কেসগুলি কঠোর ক্ষেত্রের পরিবেশে নির্ভরযোগ্য অপারেশন এবং পরিবহন নিশ্চিত করে।

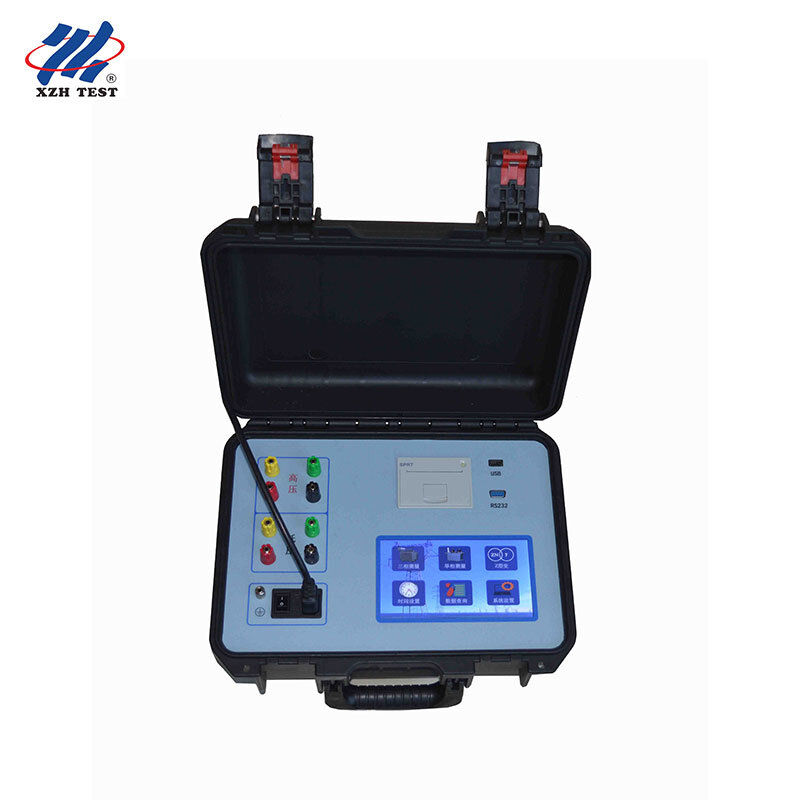

ইনস্ট্রুমেন্ট প্যানেল ওভারভিউ

উপাদান	ফাংশন
৭ ইঞ্চি টাচস্ক্রিন এলসিডি	ডিজিটাল ব্যাকলাইট সমন্বয় সঙ্গে রঙ স্পর্শ প্রদর্শন; অপারেশন মেনু এবং পরীক্ষার ফলাফল দেখায়
উচ্চ ভোল্টেজ টার্মিনাল	হলুদ, সবুজ, লাল, কালো ¢ ট্রান্সফরমার HV পাশের A, B, C এবং নিরপেক্ষ (O) পর্যায়ে সংযোগ করুন
নিম্ন ভোল্টেজ টার্মিনাল	হলুদ, সবুজ, লাল, কালো ‡ ট্রান্সফরমার LV পাশের ধাপ a, b, c এবং নিরপেক্ষ (o) সংযোগ করুন
AC220V পাওয়ার ইনপুট	যন্ত্রের জন্য পাওয়ার ইনপুট, AC220V নেট সরবরাহ সংযোগ
সুরক্ষা ভিত্তি	অপারেটর নিরাপত্তা জন্য নির্ভরযোগ্য গ্রাউন্ডিং টার্মিনাল
RS232 / USB পোর্ট	তথ্য রপ্তানির জন্য সিরিয়াল যোগাযোগ এবং ইউএসবি স্টোরেজ
অন্তর্নির্মিত প্রিন্টার	পরিমাপ শেষ হওয়ার পরপরই পরীক্ষার ফলাফল প্রিন্ট করুন

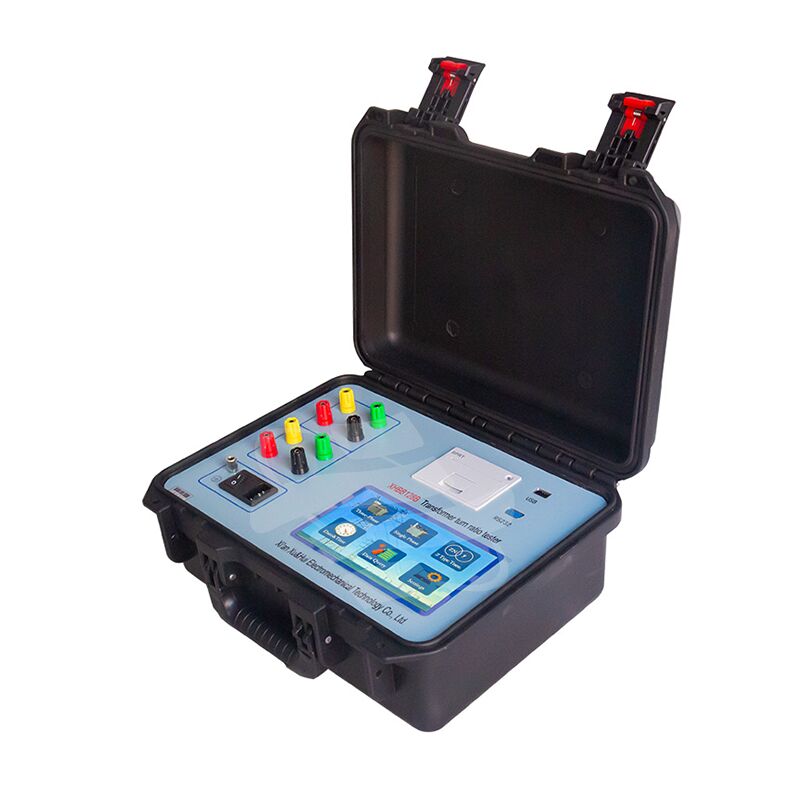

পণ্যের চিত্র

XHBB128B

স্ব-পরীক্ষা যাচাইকরণ

যদি পরীক্ষার ফলাফল অস্বাভাবিক বলে মনে হয়, তাহলে নিম্নলিখিত স্ব-পরীক্ষার পদ্ধতি ব্যবহার করে যন্ত্রটি যাচাই করা যেতে পারেঃ

উচ্চ-ভোল্টেজ হলুদ/সবুজ/লাল/কালো ক্লিপগুলি একসাথে সংযুক্ত করুন এবং একইভাবে কম-ভোল্টেজ হলুদ/সবুজ/লাল/কালো ক্লিপগুলি সংক্ষিপ্ত করুন।সংযোগ মোড হিসাবে Y-Y-0 বা D-D-0 নির্বাচন করুন এবং পরিমাপ শুরু করতে OK চাপুনএকটি সাধারণ যন্ত্র 1 প্রদর্শন করবে।0000অন্য কোন রিডিং ইঙ্গিত করে যে, সার্ভিস প্রয়োজন।

বিকল্পভাবে, উচ্চ-ভোল্টেজ এবং নিম্ন-ভোল্টেজ পরীক্ষার লাইন clamps একসাথে শর্টকাট করা যেতে পারে (ক্যারিয়ার শেষ নির্ভরযোগ্যভাবে সংযুক্ত করা হয় তা নিশ্চিত করুন) ।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: এই টিটিআর পরীক্ষকটি ট্রান্সফরমার উত্পাদন লাইনের মান নিয়ন্ত্রণের জন্য উপযুক্ত?

হ্যাঁ, এক্সএইচবিবি১২৮বি বিশেষভাবে QC পরিবেশ তৈরির জন্য নির্মিত।এর একযোগে তিন ফেজ পরিমাপ নাটকীয়ভাবে ঐতিহ্যগত ফেজ-দ্বারা-ফেজ অনুপাত সেতু তুলনায় পরীক্ষার থ্রুপুট ত্বরান্বিত, উৎপাদন লাইনে 100% পরীক্ষা করতে সক্ষম হচ্ছে, বোতল ঘাঁটি তৈরি না করে। ± 0.1% নির্ভুলতা শ্রেণি (0.9 ¢ 500 ব্যাপ্তি) কারখানার গ্রহণযোগ্যতা পরীক্ষার মান পূরণ করে,যখন স্বয়ংক্রিয় ট্যাপ চেঞ্জার অবস্থান সনাক্তকরণ (99 পয়েন্ট পর্যন্ত) ম্যানুয়াল গণনা ছাড়া ট্যাপ চেঞ্জার সঠিক সমাবেশ যাচাইইউএসবি ফ্ল্যাশ ডিস্ক ইন্টারফেসটি ম্যানুফ্যাকচারিং এক্সিকিউশন সিস্টেম (এমইএস) এবং কোয়ালিটি কন্ট্রোল ডাটাবেসের সাথে সংহতকরণের জন্য দ্রুত ডেটা এক্সপোর্ট করতে সক্ষম করে।

প্রশ্ন ২ঃ নতুন ট্রান্সফরমার ইনস্টলেশন যাচাইয়ের জন্য ফিল্ড কমিশনিং ইঞ্জিনিয়াররা এটি ব্যবহার করতে পারেন?

অবশ্যই, নতুন ট্রান্সফরমার চালু করার আগে, কমিশনিং ইঞ্জিনিয়ারদের অবশ্যই নিশ্চিত করতে হবে যে সমস্ত ট্যাপ পজিশনে ঘূর্ণন অনুপাত নামের প্লেটের সাথে মিলেছে এবং সংযোগ গ্রুপটি সঠিক।XHBB128B এই সমগ্র কর্মপ্রবাহ স্বয়ংক্রিয়: এটি একই সাথে তিনটি পর্যায়ে পরিমাপ করে, সংযোগ গ্রুপ (0 ¢ 11) স্বয়ংক্রিয়ভাবে সনাক্ত করে, প্রতিটি ট্যাপ অবস্থানে ত্রুটি মান গণনা করে এবং একটি সম্পূর্ণ কমিশনিং রিপোর্ট মুদ্রণ করে।বিপরীত সংযোগ সুরক্ষা এবং আউটপুট শর্ট সার্কিট সুরক্ষা কমিশন সময় একটি অপরিহার্য নিরাপত্তা স্তর প্রদান যখন তারের ত্রুটি সবচেয়ে সম্ভবতএর শক্ত জলরোধী অভ্যন্তর এবং ৫.৯ কেজি প্রধান ইউনিট ওজন এটিকে একাধিক সাইটের কমিশনিং সময়সূচির জন্য ব্যবহারিক করে তোলে।

প্রশ্ন ৩ঃ এটি বিদ্যুতের প্রতিরোধমূলক রক্ষণাবেক্ষণ পরিষেবা সরবরাহকারীদের কীভাবে সহায়তা করে?

একাধিক শিল্প, বাণিজ্যিক এবং ইউটিলিটি ক্লায়েন্টদের সেবা প্রদানকারী প্রতিরোধমূলক রক্ষণাবেক্ষণ ঠিকাদারদের দ্রুত, নির্ভরযোগ্য এবং অডিটেবল ডকুমেন্টেশন উত্পাদন করে এমন সরঞ্জামগুলির প্রয়োজন।এক্সএইচবিবি 128 বি এর তিন-ফেজ একযোগে পরিমাপ প্রতিটি ক্লায়েন্ট সাইটে পরীক্ষার সময়কে হ্রাস করে, যখন অন্তর্নির্মিত প্রিন্টার ক্লায়েন্ট সাইন-অফ জন্য অবিলম্বে হার্ড কপি রিপোর্ট উত্পন্ন করে। এর ট্রান্সফরমার টাইপ ¢ Z- টাইপ, rectifier,এবং ফেজ-শিফটিং ট্রান্সফরমার ∙ এর অর্থ হল একটিই যন্ত্র সব ক্লায়েন্টকে সেবা দেয় তাদের ট্রান্সফরমার ফ্লিটের গঠন নির্বিশেষে. তিন-ফেজ ইনভার্টার পাওয়ার সাপ্লাই দূরবর্তী সাইটগুলিতে পোর্টেবল জেনারেটর থেকে কাজ করার সময়ও পরিমাপের অখণ্ডতা নিশ্চিত করে।

প্রশ্ন 4: ট্রান্সফরমার ট্যাপ চেঞ্জার রক্ষণাবেক্ষণ বিশেষজ্ঞদের জন্য কি এটি উপযুক্ত?

ট্যাপ চেঞ্জারের রক্ষণাবেক্ষণের জন্য প্রতিটি ট্যাপ অবস্থানের সঠিক ভোল্টেজ অনুপাত সরবরাহ করে তা সুনির্দিষ্ট যাচাইয়ের প্রয়োজন। এক্সএইচবিবি 128 বি এর স্বয়ংক্রিয় ট্যাপ চেঞ্জার বিশ্লেষণের ক্ষমতা দিয়ে এখানে অসামান্যঃকেবলমাত্র নামমাত্র পরামিতি একবার লিখুন, এবং যন্ত্রটি স্বয়ংক্রিয়ভাবে 99 টি পর্যন্ত ট্যাপ পজিশনের প্রতিটিতে অনুপাত এবং ত্রুটির মানগুলি পরিমাপ করে, এমনকি অসমতাযুক্ত ট্যাপ কনফিগারেশনের জন্যও প্রকৃত ট্যাপ অবস্থানটি সঠিকভাবে সনাক্ত করে।ট্যাপ চেঞ্জারের ত্রুটি সনাক্ত করার সময় এটি অমূল্য, ব্রিজিং ব্যর্থতা, বা যান্ত্রিক ভুল সমন্বয় ০ যা কেবল বৈদ্যুতিক পরীক্ষার মাধ্যমে সনাক্ত করা যায় না।

প্রশ্ন ৫ঃ বিদ্যুতের গুণমান এবং গ্রিড সম্মতি অডিটররা কি নিয়ন্ত্রক যাচাইয়ের জন্য এটি ব্যবহার করতে পারে?

গ্রিড সম্মতি অডিটররা যাচাই করে যে বিতরণ ট্রান্সফরমারগুলি ভোল্টেজ নিয়ন্ত্রণের মান পূরণ করে তা সঠিক অনুপাত পরিমাপ প্রয়োজন যা তদারকি সহ্য করতে পারে।এক্সএইচবিবি 128 বি এর থ্রি-ফেজ ইনভার্টার সাপ্লাই নেটওয়ার্ক হারমোনিক হস্তক্ষেপ দূর করে যা ঐতিহ্যগত একক ফেজ পরীক্ষকদের উপর পরিমাপের নির্ভুলতাকে হুমকি দিতে পারে, ± 0.1% নির্ভুলতা প্রদান করে যা নিয়ন্ত্রক পরীক্ষার প্রয়োজনীয়তা পূরণ করে বা অতিক্রম করে। ইউএসবি ডেটা এক্সপোর্ট সম্মতি ডাটাবেস এবং স্বয়ংক্রিয় প্রতিবেদন উত্পাদন সঙ্গে বিরামবিহীন একীকরণ সক্ষম,যদিও যন্ত্রের স্ব-পরীক্ষণ যাচাইকরণ পদ্ধতি নথিভুক্ত পরিমাপের আস্থা প্রদান করে যা অডিটররা তাদের প্রতিবেদনে উল্লেখ করতে পারে.
