ট্রান্সফরমার ওয়াইন্ডিং ডিফোর্মেশন অ্যানালাইজার ফ্রিকোয়েন্সি স্কেপিংয়ের সাথে XHBX1502

ট্রান্সফরমার ওয়াইন্ডিং ডিফোর্মেশন অ্যানালাইজার ফ্রিকোয়েন্সি স্কেপিংয়ের সাথে XHBX1502

পণ্যের বিবরণ:

উৎপত্তি স্থল:	জিয়ান শানসি চীন
পরিচিতিমুলক নাম:	XZH TEST
সাক্ষ্যদান:	ISO CE
মডেল নম্বার:	XHBX1502

বিস্তারিত তথ্য

উৎপত্তি স্থল:

জিয়ান শানসি চীন

পরিচিতিমুলক নাম:

XZH TEST

সাক্ষ্যদান:

ISO CE

মডেল নম্বার:

XHBX1502

বিশেষভাবে তুলে ধরা:

High Light

বিশেষভাবে তুলে ধরা:

সেগমেন্টেড ফ্রিকোয়েন্সি স্কেপ পরিমাপ ট্রান্সফরমার উইন্ডিং ডিফোর্শন বিশ্লেষক

ডিডিএস-ভিত্তিক ডিজিটাল হাই-স্পিড ফ্রিকোয়েন্সি স্কেপিং ফ্রিকোয়েন্সি রেসপন্স অ্যানালাইজার

ওয়্যারলেস ব্লুটুথ ইন্টারফেস ট্রান্সফরমার পরীক্ষক

Trading Information

ন্যূনতম চাহিদার পরিমাণ:

1 সেট

মূল্য:

আলোচনাযোগ্য

প্যাকেজিং বিবরণ:

কাঠের প্যাকেজিং

ডেলিভারি সময়:

5-8 কর্মদিবস

পরিশোধের শর্ত:

টি/টি

যোগানের ক্ষমতা:

3000 ইউনিট/বছর

পণ্যের বর্ণনা

XHBX1502 ট্রান্সফরমার উইন্ডিং ডিফরমেশন অ্যানালাইজার হল একটি উন্নত নন-ডেস্ট্রাকটিভ ডায়াগনস্টিক ইন্সট্রুমেন্ট যা ফ্রিকোয়েন্সি রেসপন্স অ্যানালাইসিস (FRA) প্রযুক্তির উপর ভিত্তি করে তৈরি, যা 63kV থেকে 500kV রেটিংযুক্ত পাওয়ার ট্রান্সফরমারের অভ্যন্তরীণ যান্ত্রিক ত্রুটি সনাক্ত করার জন্য ডিজাইন করা হয়েছে। যখন একটি ট্রান্সফরমার তৈরি করা হয়, তখন প্রতিটি উইন্ডিং তার ডিস্ট্রিবিউটেড ক্যাপাসিট্যান্স (Ci) এবং ইন্ডাকট্যান্স (Li) প্যারামিটার দ্বারা নির্ধারিত একটি অনন্য, স্থিতিশীল ফ্রিকোয়েন্সি রেসপন্স সিগনেচার ধারণ করে। শর্ট-সার্কিট ফল্ট, পরিবহন প্রভাব, ভূমিকম্পের কার্যকলাপ, বা থ্রু-ফল্ট কারেন্টের ইলেক্ট্রোম্যাগনেটিক ফোর্সগুলির মতো ঘটনাগুলি উইন্ডিংগুলিকে শারীরিকভাবে স্থানচ্যুত বা বিকৃত করতে পারে, এই ডিস্ট্রিবিউটেড প্যারামিটারগুলি পরিবর্তন করতে পারে এবং ফ্রিকোয়েন্সি রেসপন্সে পরিমাপযোগ্য পরিবর্তন তৈরি করতে পারে। XHBX1502 এই সিগনেচারগুলি ক্যাপচার এবং তুলনা করার জন্য DDS-ভিত্তিক ডিজিটাল হাই-স্পিড ফ্রিকোয়েন্সি সুইপিং ব্যবহার করে, রেসপন্স ডেভিয়েশনগুলির মাত্রা, অবস্থান এবং দিক পরিমাপ করে ট্রান্সফরমারের বড় মেরামতের প্রয়োজন আছে কিনা তা নির্ধারণ করে — সমস্ত ইনভেসিভ টেস্টিং বা তেল নিষ্কাশন ছাড়াই।

প্রযুক্তিগত স্পেসিফিকেশন

প্যারামিটার	স্পেসিফিকেশন
পরিমাপ কর্মক্ষমতা
অ্যামপ্লিটিউড পরিমাপ পরিসীমা	-120 dB থেকে +20 dB
অ্যামপ্লিটিউড পরিমাপ নির্ভুলতা	0.1 dB
স্ক্যানিং ফ্রিকোয়েন্সি নির্ভুলতা	0.005%
ইন-ফেজ টেস্ট রিপিটেবিলিটি	99.9%
সিগন্যাল বৈশিষ্ট্য
সিগন্যাল ইনপুট ইম্পিডেন্স	1 MΩ
সিগন্যাল আউটপুট ইম্পিডেন্স	50 Ω
সিগন্যাল আউটপুট অ্যামপ্লিটিউড	±20 V
প্রয়োগ এবং শারীরিক
প্রযোজ্য ট্রান্সফরমার রেটিং	63 kV – 500 kV
ইন্সট্রুমেন্ট মাত্রা (L×W×H)	340 × 240 × 210 মিমি
কেস মাত্রা (L×W×H)	370 × 280 × 260 মিমি
কেবল বক্সের মাত্রা (L×W×H)	420 × 300 × 300 মিমি
সামগ্রিক ওজন	20 কেজি
পরিবেশগত
অপারেটিং তাপমাত্রা	-10℃ থেকে +40℃
স্টোরেজ তাপমাত্রা	-20℃ থেকে +70℃
আপেক্ষিক আর্দ্রতা	< 90%, নন-কন্ডেন্সিং

মূল কর্মক্ষমতা বৈশিষ্ট্য

DDS-ভিত্তিক ডিজিটাল হাই-স্পিড ফ্রিকোয়েন্সি সুইপ — ডিরেক্ট ডিজিটাল সিন্থেসিস (DDS) প্রযুক্তি পরিমাপ ফ্রিকোয়েন্সি পরিসীমা জুড়ে সুনির্দিষ্ট, পুনরাবৃত্তিযোগ্য এক্সাইটেশন সিগন্যাল তৈরি করে, 0.005% স্ক্যানিং ফ্রিকোয়েন্সি নির্ভুলতা এবং 99.9% ইন-ফেজ টেস্ট রিপিটেবিলিটি সরবরাহ করে অত্যন্ত নির্ভরযোগ্য আগে এবং পরের তুলনার জন্য।
সেগমেন্টেড ফ্রিকোয়েন্সি সুইপ পরিমাপ — স্বয়ংক্রিয়ভাবে ফ্রিকোয়েন্সি স্পেকট্রামকে অপ্টিমাইজড সেগমেন্টে বিভক্ত করে, নির্দিষ্ট উইন্ডিং ডিফরমেশন মোডগুলিতে সবচেয়ে সংবেদনশীল ফ্রিকোয়েন্সি ব্যান্ডগুলিতে পরিমাপ রেজোলিউশন কেন্দ্রীভূত করে — রেডিয়াল বাকলিং, অ্যাক্সিয়াল টেলিস্কোপিং এবং হুপ কম্প্রেশন।
ওয়াইড ডায়নামিক রেঞ্জ অ্যানালাইসিস — (-120dB) থেকে (+20dB) অ্যামপ্লিটিউড পরিমাপ পরিসীমা সূক্ষ্ম প্রাথমিক পর্যায়ের উইন্ডিং পরিবর্তন এবং স্থূল ডিফরমেশন সিগনেচার উভয়ই ক্যাপচার করে, 0.1dB রেজোলিউশন সহ স্বাভাবিক বার্ধক্য প্রভাব এবং ফল্ট-সম্পর্কিত কাঠামোগত পরিবর্তনের মধ্যে সূক্ষ্ম পার্থক্য করার জন্য।
ওয়্যারলেস ব্লুটুথ ইন্টারফেস — ইন্টিগ্রেটেড ব্লুটুথ সংযোগ পিসি বা ট্যাবলেটে ওয়্যারলেস ডেটা ট্রান্সফার সক্ষম করে উন্নত বিশ্লেষণ, রিপোর্ট তৈরি এবং ডেটাবেস পরিচালনার জন্য — সাবস্টেশন ওয়ার্কস্পেসে কেবল জট দূর করে।
নন-ডেস্ট্রাকটিভ টেস্টিং পদ্ধতি — ফ্রিকোয়েন্সি রেসপন্স অ্যানালাইসিসের জন্য তেল নিষ্কাশন, অভ্যন্তরীণ অ্যাক্সেস এবং উচ্চ-ভোল্টেজ এক্সাইটেশনের প্রয়োজন হয় না — এটি বিকল্প ডায়াগনস্টিক পদ্ধতির চেয়ে সহজাতভাবে নিরাপদ এবং দ্রুততর করে তোলে এবং উইন্ডিং ডিফরমেশনের জন্য সমতুল্য বা উন্নত সনাক্তকরণ সংবেদনশীলতা সরবরাহ করে।
থ্রি-ফেজ তুলনামূলক বিশ্লেষণ — সমস্ত তিনটি ফেজের ফ্রিকোয়েন্সি রেসপন্স সিগনেচারগুলি একই সাথে ক্যাপচার এবং ওভারলে করে, অপ্রতিসম উইন্ডিং ডিফরমেশন নির্দেশ করে এমন ইন্টার-ফেজ ডেভিয়েশনগুলির তাত্ক্ষণিক ভিজ্যুয়াল তুলনা সক্ষম করে।
রুক্ষ ফিল্ড-রেডি প্যাকেজিং — অ্যালুমিনিয়াম অ্যালয় ইন্সট্রুমেন্ট কেস এবং পৃথক কেবল বক্স পরিবহন এবং স্টোরেজের সময় শক্তিশালী সুরক্ষা সরবরাহ করে, 20 কেজি মোট সিস্টেম ওজন বহনযোগ্যতা এবং 63kV–500kV পরীক্ষার জন্য ইন্সট্রুমেন্টেশন ক্ষমতার মধ্যে ভারসাম্য বজায় রাখে।

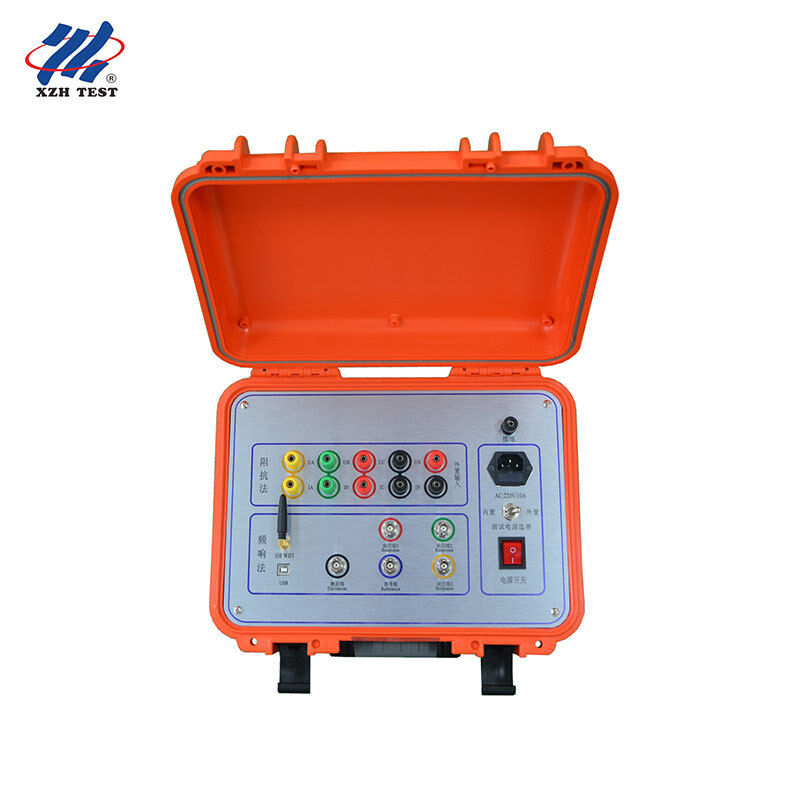

পণ্যের ছবি

XHBX1502

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: এই অ্যানালাইজারটি ট্রান্সফরমার কন্ডিশন মনিটরিং এবং ডায়াগনস্টিক স্পেশালিস্টদের জন্য উপযুক্ত?

হ্যাঁ, XHBX1502 ট্রান্সফরমার কন্ডিশন মনিটরিং প্রোগ্রামগুলির জন্য একটি অপরিহার্য সরঞ্জাম। তেল পরীক্ষা বা বৈদ্যুতিক পরিমাপের বিপরীতে যা সেকেন্ডারি প্রভাব সনাক্ত করে, FRA সরাসরি উইন্ডিংগুলির যান্ত্রিক অখণ্ডতা পরিমাপ করে — শারীরিক কাঠামো নিজেই। ডায়াগনস্টিক বিশেষজ্ঞরা যখন ট্রান্সফরমারটি সুস্থ বলে জানা যায় (উৎপাদন পরবর্তী বা কমিশন পরবর্তী), তখন একটি বেসলাইন ফ্রিকোয়েন্সি রেসপন্স ফিঙ্গারপ্রিন্ট স্থাপন করতে পারেন, তারপর জমে থাকা ফল্ট এক্সপোজার, থার্মাল সাইক্লিং এবং বার্ধক্য থেকে প্রগতিশীল ডিফরমেশন সনাক্ত করার জন্য পর্যায়ক্রমিক রিটেস্ট করতে পারেন। 99.9% রিপিটেবিলিটি নিশ্চিত করে যে পর্যবেক্ষণ করা পরিবর্তনগুলি পরিমাপের পরিবর্তনশীলতার পরিবর্তে প্রকৃত কাঠামোগত উন্নয়নকে প্রতিনিধিত্ব করে।

প্রশ্ন ২: উচ্চ-ভোল্টেজ সাবস্টেশন রক্ষণাবেক্ষণ প্রকৌশলীরা কি এটি রুটিন পরিদর্শনের জন্য ব্যবহার করতে পারেন?

অবশ্যই। 63kV–500kV ট্রান্সফরমার ফ্লিট পরিচালনা করা সাবস্টেশন রক্ষণাবেক্ষণ দলগুলি FRA টেস্টিংকে নির্ধারিত আউটএজ রক্ষণাবেক্ষণ প্রোগ্রামগুলিতে একীভূত করতে পারে। XHBX1502-এর DDS-ভিত্তিক স্বয়ংক্রিয় ফ্রিকোয়েন্সি সুইপ এবং ব্লুটুথ ওয়্যারলেস ডেটা ট্রান্সফার টেস্ট ওয়ার্কফ্লোকে সুগম করে: ইন্সট্রুমেন্টটি সংযোগ করুন, স্বয়ংক্রিয় সুইপ সিকোয়েন্স শুরু করুন এবং তুলনামূলক ফ্রিকোয়েন্সি রেসপন্স প্লট পর্যালোচনা করুন। সেগমেন্টেড সুইপ বৈশিষ্ট্য ডায়াগনস্টিক সংবেদনশীলতা বজায় রেখে পরীক্ষার সময়কে অপ্টিমাইজ করে, এটিকে একটি একক নির্ধারিত আউটএজ উইন্ডোতে একাধিক ট্রান্সফরমার পরীক্ষা করা ব্যবহারিক করে তোলে।

প্রশ্ন ৩: এটি ট্রান্সফরমার ফ্যাক্টরি টেস্টিং এবং আরএন্ডডি বিভাগগুলিতে কীভাবে কাজ করে?

ট্রান্সফরমার প্রস্তুতকারক এবং আরএন্ডডি কেন্দ্রগুলি ডিজাইন বৈধতা, টাইপ টেস্টিং এবং গুণমান নিশ্চিতকরণের জন্য FRA ব্যবহার করে। XHBX1502-এর উচ্চ-রেজোলিউশন পরিমাপ চেইন (0.005% ফ্রিকোয়েন্সি নির্ভুলতা, 0.1dB অ্যামপ্লিটিউড নির্ভুলতা, 99.9% রিপিটেবিলিটি) উইন্ডিং ডিজাইন বিকল্পগুলির প্রকৌশল বিশ্লেষণ, উত্পাদন সহনশীলতার তদন্ত এবং ফ্যাক্টরি বেসলাইন সিগনেচার স্থাপনের জন্য প্রয়োজনীয় নির্ভুলতা সরবরাহ করে। ওয়্যারলেস ব্লুটুথ ইন্টারফেস উন্নত পোস্ট-প্রসেসিং, ডিজাইন সিমুলেশনের সাথে তুলনা এবং ট্রান্সফরমারের পুরো পরিষেবা জীবনের জন্য ফ্যাক্টরি রেফারেন্স ডেটা আর্কাইভ করার জন্য ইঞ্জিনিয়ারিং ওয়ার্কস্টেশনগুলির সাথে নির্বিঘ্ন একীকরণ সক্ষম করে।

প্রশ্ন ৪: এটি কি পোস্ট-ফল্ট ইলেকট্রিক্যাল ফরেনসিক ইনভেস্টিগেশন টিমগুলির জন্য উপযুক্ত?

যখন একটি ট্রান্সফরমার একটি বড় থ্রু-ফল্ট বা প্রোটেক্টিভ রিলে অপারেশনের সম্মুখীন হয়, তখন ফরেনসিক তদন্তকারীদের নির্ধারণ করতে হবে যে ট্রান্সফরমারটি পরিষেবাতে ফিরে আসার জন্য নিরাপদ কিনা বা মেরামতের প্রয়োজন কিনা। XHBX1502 গুরুত্বপূর্ণ যান্ত্রিক অখণ্ডতার প্রমাণ সরবরাহ করে: পোস্ট-ফল্ট ফ্রিকোয়েন্সি রেসপন্সকে প্রি-ফল্ট বেসলাইনের (বা সিস্টার-ইউনিট বেসলাইনের সাথে) তুলনা করে উইন্ডিংগুলি সরে গেছে কিনা তা প্রকাশ করে। এই উদ্দেশ্যমূলক, পরিমাণযোগ্য ডেটা বীমা দাবির প্রক্রিয়াকরণ, ওয়ারেন্টি বিরোধ নিষ্পত্তি এবং নিয়ন্ত্রক ঘটনা প্রতিবেদনের জন্য অপরিহার্য — প্রায়শই একটি সাধারণ রিটার্ন-টু-সার্ভিস সিদ্ধান্তের মধ্যে পার্থক্য তৈরি করে এবং একটি অপ্রয়োজনীয়, ব্যয়বহুল অভ্যন্তরীণ পরিদর্শন।

প্রশ্ন ৫: পরিবহন এবং লজিস্টিকস বীমা মূল্যায়নকারীরা কি এটি ক্ষতির যাচাইকরণের জন্য ব্যবহার করতে পারেন?

যখন বড় পাওয়ার ট্রান্সফরমারগুলি সড়ক, রেল বা সমুদ্রপথে পরিবহন করা হয়, তখন যান্ত্রিক শক এবং কম্পনের সংস্পর্শে বাহ্যিক ক্ষতি ছাড়াই উইন্ডিংয়ের স্থানচ্যুতি হতে পারে। বীমা মূল্যায়নকারী এবং লজিস্টিক সরবরাহকারীরা প্রি-ট্রান্সপোর্ট বেসলাইন পরিমাপ এবং পোস্ট-ডেলিভারি যাচাইকরণের জন্য XHBX1502 ব্যবহার করতে পারেন। একটি স্থিতিশীল ফ্রিকোয়েন্সি রেসপন্স সিগনেচার নিশ্চিত করে যে ট্রান্সফরমারটি অভ্যন্তরীণ যান্ত্রিক ক্ষতি ছাড়াই পরিবহন থেকে বেঁচে গেছে, কার্গো বীমা সাইন-অফের জন্য উদ্দেশ্যমূলক প্রমাণ সরবরাহ করে এবং ক্ষতি কখন এবং কোথায় ঘটেছে তা নিয়ে বিরোধ থেকে সকল পক্ষকে রক্ষা করে। ইন্সট্রুমেন্টের 20 কেজি মোট সিস্টেম ওজন এটিকে ডিসপ্যাচ এবং গ্রহণ উভয় স্থানে স্থাপনের জন্য ব্যবহারিক করে তোলে।
