পুল-রড হাই ভোল্টেজ সার্জ জেনারেটর| XHHV515-12L মডেল: XHHV515-12L
এর জন্য ডিজাইন করা হয়েছে: এলভি/এমভি কেবল ফল্ট সার্ভিস টেকনিশিয়ান, ইউটিলিটি ডিস্ট্রিবিউশন রক্ষণাবেক্ষণ ক্রু, ইলেকট্রিক্যাল টেস্টিং সার্ভিস প্রোভাইডার
মূল মান: কমপ্যাক্ট পুল-রড টাইপ ডিসি ইম্পালস জেনারেটর যার মধ্যে 12μF বিল্ট-ইন ক্যাপাসিটর রয়েছে যা 0-864J অ্যাডজাস্টেবল ডিসচার্জ এনার্জি সরবরাহ করে — 12kV এবং তার নিচের পাওয়ার কেবলগুলিতে রুটিন ফল্ট সনাক্তকরণের জন্য পোর্টেবল, গ্র্যাব-এন্ড-গো সমাধান, ডুয়াল-মোড আউটপুট (ইম্পালস ডিসচার্জ + ডিসি উইথস্ট্যান্ড ভোল্টেজ) সহ।
এই সরঞ্জামটি কাদের জন্য
XHHV515-12L ফিল্ড টেকনিশিয়ানদের জন্য তৈরি করা হয়েছে যাদের একটি কমপ্যাক্ট, হালকা, একক-অপারেটর পোর্টেবল ইম্পালস উৎস প্রয়োজন যা দৈনন্দিন এলভি এবং এমভি কেবল ফল্ট লোকেশন কাজের জন্য। এর পুল-রড চ্যাসিস ডিজাইন পরিবহন এবং দ্রুত স্থাপনার সহজতাকে অগ্রাধিকার দেয় — এটি ইউটিলিটি ক্রুদের জন্য আদর্শ যারা দিনে একাধিক ফল্ট কলআউটের প্রতিক্রিয়া জানায় এবং শহুরে বিতরণ নেটওয়ার্কগুলিতে পরিষেবা প্রদানকারী টেস্টিং কোম্পানিগুলির জন্য যেখানে সংকীর্ণ প্রবেশ পয়েন্টগুলির মাধ্যমে চালচলন গুরুত্বপূর্ণ।
1ফিল্ড সার্ভিস টেকনিশিয়ানগাড়ি এবং টেস্ট পয়েন্টের মধ্যে একক-অপারেটর পরিবহনের জন্য পুল-রড বহনযোগ্যতা। ন্যূনতম সেটআপ — সংযোগ করুন, পাওয়ার অন করুন, পরীক্ষা করুন।
2ডিস্ট্রিবিউশন ইউটিলিটি ক্রুরুটিন 12kV এবং তার নিচের কেবল ফল্ট লোকেশন। জিরো-পজিশন স্টার্ট সুরক্ষা সাবস্টেশনগুলিতে প্রতিদিন ঘোরানো ক্রুদের দ্বারা নিরাপদ অপারেশন নিশ্চিত করে।
3টেস্টিং সার্ভিস কোম্পানিএলভি/এমভি কেবল ফল্ট সার্ভিস চুক্তির জন্য সাশ্রয়ী ইম্পালস উৎস। ডুয়াল আউটপুট পোর্ট — ইম্পালস এবং ডিসি মোডের মধ্যে কোনও মোড সুইচিং হার্ডওয়্যার প্রয়োজন নেই।
4ইন্ডাস্ট্রিয়াল প্ল্যান্ট ইলেকট্রিশিয়ানকমপ্যাক্ট ফুটপ্রিন্ট স্ট্যান্ডার্ড দরজার ফ্রেম এবং সরঞ্জাম কক্ষের প্রবেশ পয়েন্টগুলির মধ্য দিয়ে যায়। ফ্যাক্টরি এবং প্রসেসিং প্ল্যান্ট এমভি কেবল ডায়াগনস্টিকসের জন্য আদর্শ।
মূল স্পেসিফিকেশন
বিল্ট-ইন ক্যাপাসিটর12 μF
ডিসচার্জ এনার্জি রেঞ্জ0–864 J
টার্গেট কেবল ভোল্টেজ≤12 kV
ভোল্টেজ পরিমাপরিয়েল-টাইম kV মিটার
সেফটি ইন্টারলকজিরো-পজিশন স্টার্ট
ডিসচার্জ কন্ট্রোলম্যানুয়াল + টাইমড ইন্টারভাল
আউটপুট মোডEMP + ডিসি ডুয়াল পোর্ট
পাওয়ার সাপ্লাই220V AC 50Hz
ফর্ম ফ্যাক্টরপুল-রড পোর্টেবল

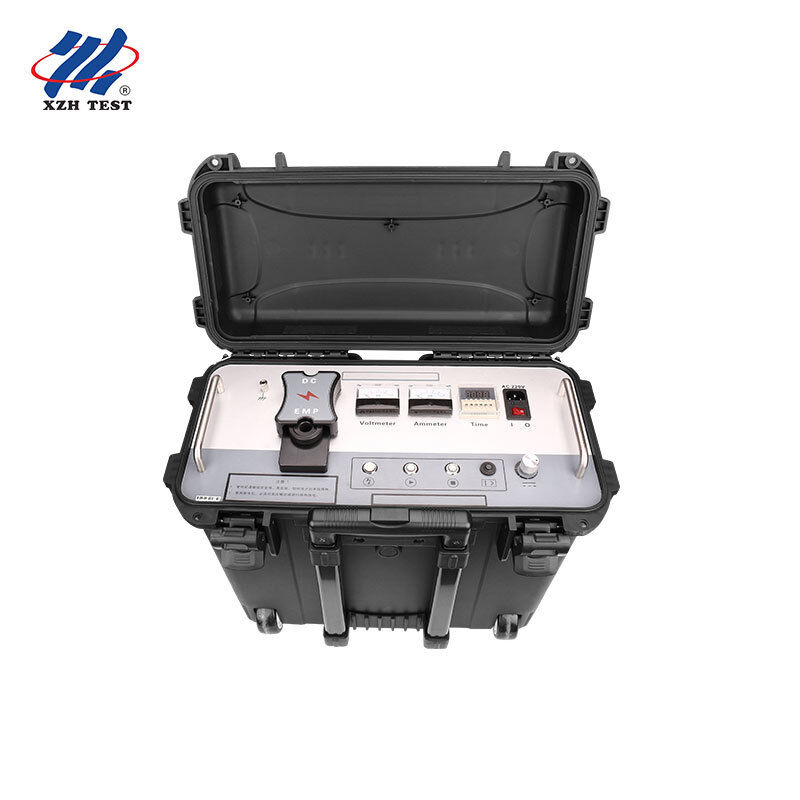

কমপ্যাক্ট পুল-রড ডিজাইন — গ্র্যাব, গো, টেস্ট
বড় ট্রলি-মাউন্টেড সার্জ জেনারেটরগুলির বিপরীতে যেগুলির জন্য গাড়ির র্যাম্প অ্যাক্সেস এবং দুই-ব্যক্তি হ্যান্ডলিং প্রয়োজন, XHHV515-12L-এর পুল-রড ফর্ম ফ্যাক্টর প্রকৃত একক-অপারেটর ফিল্ড মোবিলিটি সক্ষম করে। সমন্বিত টেলিস্কোপিং হ্যান্ডেল এবং রুক্ষ চ্যাসিস একজন টেকনিশিয়ানকে গাড়ি থেকে টেস্ট পয়েন্ট পর্যন্ত সম্পূর্ণ যন্ত্রটি পরিবহন করতে দেয় — গেটগুলির মধ্য দিয়ে, সিঁড়ি দিয়ে নিচে, এবং কনজেস্টেড সাবস্টেশন বেগুলিতে যেখানে চাকাযুক্ত কার্টগুলি নেভিগেট করতে পারে না।
অপারেশনাল সুবিধা: 4-6টি ফল্ট কলআউট প্রতি শিফটে পরিচালনা করা ইউটিলিটি ক্রুদের জন্য, 2-মিনিটের সেটআপ (XHHV515-12L) এবং 10-মিনিটের সেটআপ (বাহ্যিক ক্যাপাসিটর সংযোগ সহ ট্রলি-টাইপ ইউনিট) এর মধ্যে পার্থক্য সরাসরি প্রতি কর্মদিবসে বেশি ফল্ট সনাক্তকরণের দিকে নিয়ে যায় — এবং গ্রাহকদের জন্য দ্রুত পরিষেবা পুনরুদ্ধার।
ডুয়াল আউটপুট পোর্ট — কোনও মোড সুইচিংয়ের প্রয়োজন নেই
অনেক সার্জ জেনারেটরের জন্য অপারেটরকে ইম্পালস ডিসচার্জ এবং ডিসি উইথস্ট্যান্ড ভোল্টেজ মোডগুলির মধ্যে স্যুইচ করার সময় ফিজিক্যালি ক্যাবলিং পুনরায় কনফিগার করতে হয় — সংযোগ ত্রুটি এবং সময়ের অপচয়। XHHV515-12L প্রতিটি মোডের জন্য ডেডিকেটেড আউটপুট পোর্ট সরবরাহ করে:
| আউটপুট পোর্ট |
ফাংশন |
ব্যবহারের ক্ষেত্র |
| HV আউটপুট (EMP) |
কেবল ফল্ট পিনপয়েন্টিংয়ের জন্য ইম্পালস ডিসচার্জ |
ফল্ট সনাক্তকরণের সময় অ্যাকোস্টিক-ম্যাগনেটিক থাম্পিংয়ের জন্য পরীক্ষার অধীনে থাকা কেবলের সাথে সংযোগ করুন |
| HV আউটপুট (DC) |
ধারাবাহিক ডিসি উইথস্ট্যান্ড ভোল্টেজ আউটপুট |
পোস্ট-ইনস্টলেশন কেবল ইনসুলেশন যাচাইকরণ এবং প্রতিরোধমূলক রক্ষণাবেক্ষণ পরীক্ষার জন্য সংযোগ করুন |
রিয়েল-টাইম ভোল্টমিটার — সম্পূর্ণ HV দৃশ্যমানতা
XHHV515-12L-এর একটি স্বতন্ত্র সুরক্ষা এবং ডায়াগনস্টিক বৈশিষ্ট্য হল এর রিয়েল-টাইম kV ভোল্টমিটার যা যন্ত্রটি স্ট্যান্ডবাই মোডে থাকলেও ক্যাপাসিটর ভোল্টেজ নির্দেশ করে — কেবল সক্রিয় ইম্পালস ডিসচার্জের সময় নয়। এটি অপারেটরদের সঞ্চিত শক্তির অবস্থার অবিচ্ছিন্ন পরিস্থিতিগত সচেতনতা প্রদান করে, একটি আপাতদৃষ্টিতে "অফ" ক্যাপাসিটর ব্যাংকগুলির সাথে দুর্ঘটনাজনিত যোগাযোগের ঝুঁকি দূর করে যা এখনও একটি বিপজ্জনক অবশিষ্ট চার্জ ধরে রাখতে পারে।
- স্ট্যান্ডবাই মনিটরিং: ভোল্টমিটার রিয়েল-টাইম ক্যাপাসিটর ভোল্টেজ প্রদর্শন করে — আউটপুট টার্মিনালগুলিতে যাওয়ার আগে অপারেটর সর্বদা শক্তির অবস্থা জানেন
- ম্যানুয়াল ডিসচার্জ বাটন: অবশিষ্ট ক্যাপাসিটর শক্তি নিয়ন্ত্রিতভাবে নিষ্কাশনের জন্য ডেডিকেটেড ফ্রন্ট-প্যানেল ডিসচার্জ বাটন — স্বয়ংক্রিয় সুরক্ষা ডিসচার্জ সার্কিটকে পরিপূরক করে
- জিরো-পজিশন ইন্ডিকেটর (হলুদ LED):কেবলমাত্র যখন ভোল্টেজ অ্যাডজাস্টমেন্ট নবটি শূন্যে থাকে তখন আলো জ্বলে — HV আউটপুট সক্ষম করা নিরাপদ কিনা তার ভিজ্যুয়াল নিশ্চিতকরণ
- টিউনড এনার্জি আউটপুট: 12μF ক্যাপাসিট্যান্স 0-864J অ্যাডজাস্টেবল রেঞ্জ সহ অপারেটরদের কেবল দৈর্ঘ্য এবং ফল্ট ইম্পিডেন্সের সাথে ইম্পালস শক্তি মেলানোর অনুমতি দেয় — ছোট এলভি কেবল বিভাগে অতিরিক্ত ডিসচার্জ এড়িয়ে যাওয়া
প্যানেল ইন্টারফেস — প্রতিটি নিয়ন্ত্রণ ব্যাখ্যা করা হয়েছে
| নিয়ন্ত্রণ |
ফাংশন |
| 1. সেফটি গ্রাউন্ড |
যন্ত্রের চ্যাসিস আর্থ সংযোগ — কেসিং ইলেক্ট্রিফিকেশন এবং ব্যক্তিগত শক হ্যাজার্ড প্রতিরোধ করে |
| 2. ডিসচার্জ বাটন |
HV বন্ধ থাকা অবস্থায় ম্যানুয়াল অভ্যন্তরীণ চার্জ ডিসিপেশন — স্বয়ংক্রিয় ডিসচার্জের বাইরে দ্বিতীয় সুরক্ষা স্তর |
| 3. স্টার্ট / জিরো-পজিশন ইন্ডিকেটর |
হলুদ LED ভোল্টেজ নব শূন্যে আছে কিনা তা নিশ্চিত করে; ইন্ডিকেটর জ্বলে উঠলে HV আউটপুট সক্ষম করতে চাপুন |
| 4. স্টপ / HV ইন্ডিকেটর |
তাৎক্ষণিক HV আউটপুট কাটঅফ; সক্রিয় উচ্চ-ভোল্টেজ আউটপুট চলাকালীন ইন্ডিকেটর জ্বলে |
| 5. ওভারকারেন্ট সুরক্ষা |
সুরক্ষা সক্রিয় করতে চাপুন; ওভারকারেন্ট অবস্থায় স্বয়ংক্রিয়ভাবে ট্রিপ করে — সংশোধনের পরে রিসেট করুন |
| 6. ভোল্টেজ অ্যাডজাস্টমেন্ট |
শুরু করার আগে শূন্যে সম্পূর্ণ ঘড়ির কাঁটার বিপরীতে ঘোরান, তারপর আউটপুট বাড়াতে ঘড়ির কাঁটার দিকে ঘোরান |
| 7. সময় নির্ধারণ |
পিনপয়েন্টিংয়ের সময় স্বয়ংক্রিয় টাইমড ইম্পালস মোডের জন্য কনফিগারযোগ্য ডিসচার্জ সময় ব্যবধান |
অ্যাপ্লিকেশন
| অ্যাপ্লিকেশন |
দৃশ্যকল্প |
| কেবল ফল্ট পিনপয়েন্টিং |
12kV এবং তার নিচের এলভি/এমভি ডিস্ট্রিবিউশন কেবলগুলিতে অ্যাকোস্টিক-ম্যাগনেটিক পিনপয়েন্টিংয়ের জন্য ইম্পালস ডিসচার্জ |
| ডিসি উইথস্ট্যান্ড ভোল্টেজ টেস্টিং |
এলভি এবং এমভি সার্কিটগুলিতে পোস্ট-ইনস্টলেশন এবং পোস্ট-রিপেয়ার কেবল ইনসুলেশন যাচাইকরণ |
| প্রি-কমিশনিং কেবল ভেরিফিকেশন |
ইনএনার্জাইজেশনের আগে নতুন কেবল সার্কিট টেস্টিং — ইনস্টলেশন ক্ষতি এবং জয়েন্ট ত্রুটি সনাক্ত করে |
| ইলেকট্রিক্যাল ইকুইপমেন্ট ডিসি টেস্টিং |
অন্যান্য বৈদ্যুতিক সরঞ্জামগুলিতে ডিসি উইথস্ট্যান্ড ভোল্টেজ টেস্টিং — ট্রান্সফরমার, সুইচগিয়ার, বুশিং |
| রুটিন প্রতিরোধমূলক রক্ষণাবেক্ষণ |
শহুরে নেটওয়ার্ক, শিল্প প্ল্যান্ট, বাণিজ্যিক সুবিধাগুলির জন্য নির্ধারিত কেবল অবস্থার মূল্যায়ন |
সুরক্ষা ও অপারেশনাল সতর্কতা
- অপারেশনের আগে সর্বদা একটি নির্ভরযোগ্য আর্থ পয়েন্টে সেফটি গ্রাউন্ড সংযোগ করুন — কেসিং ইলেক্ট্রিফিকেশন এবং শক হ্যাজার্ড প্রতিরোধ করে
- স্টার্ট চাপার আগে জ্বলে আছে কিনা তা নিশ্চিত করতে জিরো-পজিশন ইন্ডিকেটর (হলুদ LED) যাচাই করুন — নিশ্চিত করে যে ভোল্টেজ অ্যাডজাস্টমেন্ট নবটি শূন্যে আছে
- আউটপুট কেবলগুলি সংযোগ বিচ্ছিন্ন করার আগে ম্যানুয়াল ডিসচার্জ বাটন চাপুন এবং ভোল্টমিটার শূন্য দেখাচ্ছে কিনা তা যাচাই করুন
- পরীক্ষার সময় কোনও অস্বাভাবিক অবস্থা পরিলক্ষিত হলে অবিলম্বে স্টপ চাপুন
- কেবলমাত্র যোগ্য এইচভি টেকনিশিয়ানরা পরিচালনা করতে পারেন — অননুমোদিত ডিসঅ্যাসেম্বলি ওয়ারেন্টি বাতিল করে
- প্রথম ব্যবহারের আগে সম্পূর্ণ নির্দেশিকা ম্যানুয়াল পড়ুন; সমস্ত প্যানেল নিয়ন্ত্রণ এবং ওয়্যারিং পদ্ধতি বুঝুন
- পুল-রড হ্যান্ডেল ব্যবহার করে পরিবহন করুন — কেবল বা সংযোগকারী দ্বারা উত্তোলন এড়িয়ে চলুন
▎প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন: কেবল ফল্ট সনাক্তকরণে একটি হাই ভোল্টেজ সার্জ জেনারেটর কীভাবে কাজ করে?
সার্জ জেনারেটর ত্রুটিপূর্ণ কেবলে একটি উচ্চ-শক্তি পালস ডিসচার্জ করে, ফল্ট পয়েন্টে একটি নিয়ন্ত্রিত উচ্চ-ভোল্টেজ আর্ক তৈরি করে। এই আর্ক উভয়ই একটি অ্যাকোস্টিক সংকেত (গ্রাউন্ড মাইক্রোফোন দ্বারা সনাক্তযোগ্য জোরে থাম্পিং শব্দ) এবং একটি ইলেক্ট্রোম্যাগনেটিক পালস (একটি ইন্ডাকটিভ রিসিভার দ্বারা সনাক্তযোগ্য) তৈরি করে। অ্যাকোস্টিক এবং ইলেক্ট্রোম্যাগনেটিক সিগন্যাল আগমনের সময়গুলির সমন্বয় করে, অপারেটররা নির্ভুলতার সাথে সঠিক ফল্ট অবস্থান সনাক্ত করতে পারে — এই কৌশলটি অ্যাকোস্টিক-ম্যাগনেটিক সিঙ্ক্রোনাইজেশন নামে পরিচিত।
প্রশ্ন: বিভিন্ন কেবলের জন্য কোন ভোল্টেজ রেঞ্জ নির্বাচন করা উচিত?
ভোল্টেজ নির্বাচন সাধারণত কেবলের রেট করা অপারেটিং ভোল্টেজ অনুসরণ করে। লো-ভোল্টেজ কেবলগুলির জন্য (1kV পর্যন্ত), 8kV বা 12kV রেঞ্জ ব্যবহার করুন। মাঝারি-ভোল্টেজ বিতরণ কেবলগুলির জন্য (6-15kV), 16kV রেঞ্জ উপযুক্ত। হাই-ভোল্টেজ ট্রান্সমিশন কেবলগুলির জন্য (35kV এবং তার উপরে), 32kV রেঞ্জ ব্যবহার করুন। সর্বদা কেবলের প্রস্তুতকারকের সর্বোচ্চ পরীক্ষার ভোল্টেজ স্পেসিফিকেশনগুলি দেখুন এবং উচ্চ-ভোল্টেজ অপারেশনের সময় সমস্ত সুরক্ষা ক্লিয়ারেন্স বজায় রাখা নিশ্চিত করুন।
প্রশ্ন: সার্জ জেনারেটর অপারেশনের সময় কোন সুরক্ষা সতর্কতা অবলম্বন করতে হবে?
হাই ভোল্টেজ সার্জ জেনারেটর টেস্টিংয়ের জন্য কঠোর সুরক্ষা প্রোটোকল প্রয়োজন। সংযোগ করার আগে সর্বদা কেবলটি সম্পূর্ণরূপে ডি-এনার্জাইজড এবং সমস্ত পাওয়ার উত্স থেকে বিচ্ছিন্ন কিনা তা যাচাই করুন। সতর্কীকরণ চিহ্ন সহ টেস্ট জোনের চারপাশে একটি ন্যূনতম 5-মিটার সুরক্ষা পরিধি স্থাপন করুন। সমস্ত কর্মীদের উপযুক্ত পিপিই পরিধান করতে হবে যার মধ্যে রয়েছে আর্ক-রেটেড পোশাক, এইচভি ইনসুলেটিং গ্লাভস এবং ডাইইলেকট্রিক ওভারশু। সমন্বিত সুরক্ষা বৈশিষ্ট্যগুলি — পাওয়ার-অফ হওয়ার পরে স্বয়ংক্রিয় ডিসচার্জ, জরুরি স্টপ এবং জিরো-ভোল্টেজ ইন্টারলক — সুরক্ষার অতিরিক্ত স্তর সরবরাহ করে তবে এগুলি কখনই সঠিক সুরক্ষা পদ্ধতিগুলির বিকল্প হওয়া উচিত নয়।
প্রশ্ন: এই ইউনিটে একাধিক শক্তির স্তর (জুল) এর সুবিধা কী?
বিভিন্ন শক্তির স্তর বিভিন্ন ডায়াগনস্টিক উদ্দেশ্যে কাজ করে। কম শক্তির সেটিংস (যেমন, 864J–1024J) প্রাথমিক ফল্ট নিশ্চিতকরণ এবং উচ্চ-প্রতিরোধের ফল্টগুলি সনাক্ত করার জন্য আদর্শ যেখানে অতিরিক্ত শক্তি কেবলের ক্ষতি বাড়িয়ে তুলতে পারে। মাঝারি শক্তি (1225J–2048J) বেশিরভাগ রুটিন ফল্ট পিনপয়েন্টিংয়ের জন্য সর্বোত্তম অ্যাকোস্টিক সিগন্যাল শক্তি সরবরাহ করে। উচ্চ শক্তি (2450J+) খুব দীর্ঘ কেবল, গভীর কবরস্থ পরিস্থিতি, বা উচ্চ-ইম্পিডেন্স ফল্টগুলির জন্য সংরক্ষিত যা সনাক্তযোগ্য অ্যাকোস্টিক স্বাক্ষর তৈরি করতে শক্তিশালী আর্ক জেনারেশন প্রয়োজন। তিন-স্তরের নির্বাচন অপারেটরদের ফিল্ড অবস্থার সাথে শক্তি আউটপুট মেলানোর অনুমতি দেয়।
প্রশ্ন: এই সার্জ জেনারেটরের সাথে কী ওয়ারেন্টি এবং সহায়তা অন্তর্ভুক্ত রয়েছে?
12 মাসের স্ট্যান্ডার্ড ওয়ারেন্টি উত্পাদন ত্রুটির বিরুদ্ধে আজীবন প্রযুক্তিগত সহায়তার সাথে। সিই এবং আইএসও 9001:2015 প্রত্যয়িত। প্রতিটি ইউনিটে সার্জ জেনারেটর, এইচভি আউটপুট কেবল, গ্রাউন্ড কেবল, ডিসচার্জ রড, ব্যবহারকারী ম্যানুয়াল এবং নিরাপদ পরিবহনের জন্য একটি হেভি-ডিউটি ট্রলি সহ লকিং কাস্টার অন্তর্ভুক্ত রয়েছে। অনুরোধে অন-সাইট ইনস্টলেশন, কমিশনিং এবং অপারেটর সুরক্ষা প্রশিক্ষণ উপলব্ধ। ডিসচার্জ গ্যাপ, ক্যাপাসিটর এবং এইচভি ডায়োড সহ খুচরা যন্ত্রাংশ দ্রুত প্রতিস্থাপনের জন্য স্টক করা হয়।
