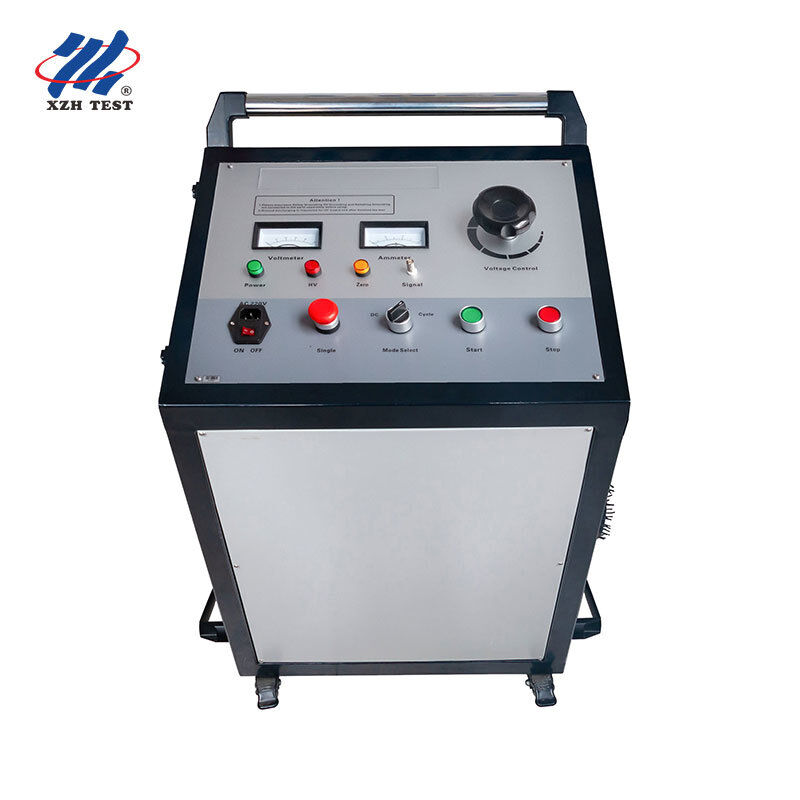

কার্ট-মাউন্টড হাই ভোল্টেজ সার্জ জেনারেটর XHHV535-4T মডেলঃ XHHV535-4T
এর জন্য ডিজাইন করা হয়েছেঃপাওয়ার ইউটিলিটি ফিল্ড সার্ভিস টিম, ক্যাবল ত্রুটি অবস্থান ঠিকাদার, বৈদ্যুতিক পরীক্ষা এবং কমিশনিং ইঞ্জিনিয়ার
মূল মূল্যঃIntegrated cart-type DC impulse high-voltage generator delivering 2550J discharge energy with a 4μF built-in capacitor — purpose-built for cable fault pinpointing and DC withstand voltage testing in field environments where mobility, নির্ভরযোগ্যতা, এবং অপারেটর নিরাপত্তা আলোচনাযোগ্য নয়।
এই সরঞ্জাম কার জন্য?
XHHV535-4T বিশেষভাবে পেশাদার ক্যাবল ত্রুটি অবস্থান সেবা প্রদানকারী এবং ইউটিলিটি রক্ষণাবেক্ষণ বিভাগের যারা একটি প্রয়োজন জন্য ডিজাইন করা হয়স্বতন্ত্র, মোবাইল উচ্চ ভোল্টেজ ইমপ্লান্স উৎসযা সরাসরি ত্রুটির জায়গায় স্থাপন করা যেতে পারে, পৃথক ট্রান্সফরমার, ক্যাপাসিটর ব্যাংক এবং নিয়ন্ত্রণ কনসোলগুলির ইনস্টলেশন জটিলতা ছাড়াই।
1ক্যাবল ত্রুটির ঠিকাদারকাজের সাইটগুলির মধ্যে দ্রুত মোতায়েনের জন্য পোর্টেবল কার্ট-মাউন্ট করা নকশা। ইন্টিগ্রেটেড নিয়ন্ত্রণগুলির সাথে একক অপারেটর মোতায়েন।
2ইউটিলিটি রক্ষণাবেক্ষণ দলবিতরণ এবং ট্রান্সমিশন ক্যাবলগুলির উপর নির্ধারিত আউটপুট ত্রুটির অবস্থান। দূরবর্তী সাইটগুলির জন্য জেনারেটরের সাথে সামঞ্জস্যপূর্ণ।
3টেস্টিং এবং কমিশনিং ইঞ্জিনিয়ারইনস্টলেশনের পর ডিসি নতুন স্থাপন করা ক্যাবল সার্কিট উপর পরীক্ষা এবং precommissioning যাচাই করতে পারে।
4শিল্প কারখানার ইলেকট্রিক্সব্যাপক এমভি ক্যাবল নেটওয়ার্ক সহ শোধনাগার, খনি, ইস্পাত কারখানা এবং প্রক্রিয়াকরণ সুবিধাগুলিতে উদ্ভিদ-ব্যাপী ক্যাবল ডায়াগনস্টিক।
মূল বৈশিষ্ট্যাবলী
অন্তর্নির্মিত ক্যাপাসিটর4 μF
স্রাব শক্তি2৫৫০ জ
ইম্পলস ভোল্টেজ রেঞ্জ০৩৫ কিলোভোল্ট
ইম্পলস মোডঅটো ও ম্যানুয়াল
অটো ইমপ্লাস চক্র~ ৭ সেকেন্ড
ওভারকরেন্ট সুরক্ষা10A (নিম্ন ভোল্টেজের দিক)
ইন্টিগ্রেটেড আর্কিটেকচার
প্রচলিত উচ্চ-ভোল্টেজ ইমপ্লান্স পরীক্ষার সেটআপগুলি পৃথক ডিসি পাওয়ার সাপ্লাই, ক্যাপাসিটার ব্যাংক, ডিসচার্জ গোলাকার ফাঁকগুলির ক্ষেত্রের আন্তঃসংযোগ প্রয়োজন,এবং সুরক্ষা স্রাব ডিভাইস ✓ সংযোগ ত্রুটি এবং অসামঞ্জস্যপূর্ণ কর্মক্ষমতা প্রবণ একটি সময় ব্যয়কারী প্রক্রিয়াএক্সএইচএইচভি৫৩৫-৪টি এই বিভাজন দূর করে একক মোবাইল কার্ট চ্যাসির মধ্যে পাঁচটি উপসিস্টেমকে একীভূত করেঃ
| উপসিস্টেম |
সমন্বয় লাভ |
| ডিসি উচ্চ-ভোল্টেজ পাওয়ার উত্স |
ক্ষুদ্রায়িত, উচ্চ নির্ভরযোগ্য সার্কিট ডিজাইনের সাথে উচ্চ-ফ্রিকোয়েন্সি এইচভি প্রযুক্তি বড় আকারের বাহ্যিক ট্রান্সফরমার মডিউলগুলি বাদ দেয় |
| ৪ মাইক্রোফিল্ট এনার্জি স্টোরেজ ক্যাপাসিটর |
অন্তর্নির্মিত, প্রাক-ক্যাবলযুক্ত এবং কারখানায় পরীক্ষিত ️ কোনও সাইট ক্যাপাসিটার ব্যাংক সমাবেশের প্রয়োজন নেই |
| ডিসচার্জ স্ফিয়ারের সমাবেশ |
কারখানায় সুনির্দিষ্টভাবে গ্যাপ এবং ক্যালিব্রেট করা; পরিবহন কম্পনের বিরুদ্ধে শক্তিশালী |
| স্বয়ংক্রিয় নিষ্কাশন ডিভাইস |
টাইমযুক্ত অটো-ডিসচার্জের সাথে ইন্টিগ্রেটেড সুরক্ষা ডিসচার্জ সার্কিট ক্যাবল সংযোগ বিচ্ছিন্ন করার সময় অপারেটরদের রক্ষা করে |
| ত্রুটি পরীক্ষক নমুনা মডিউল |
ক্যাবল ত্রুটি প্রাক-লোকেটর (টিডিআর) এবং অ্যাকোস্টিক-ম্যাগনেটিক পয়েন্টারগুলির সাথে সরাসরি সংযোগের জন্য অন্তর্নির্মিত নমুনা গ্রহণ ইন্টারফেস |
তিনটি অপারেটিং মোড ∙ একটি কন্ট্রোল প্যানেল
অপারেটর-কেন্দ্রিক নকশাঃThe XHHV535-4T adopts a user-centric control philosophy that mirrors the familiar transformer-and-cabinet workflow experienced utility technicians have used for decades — while delivering the performance advantages of modern solid-state HV technology.
- অটোমেটিক টাইমিং ইমপ্লান্সঃProgrammable ~7-second auto impulse cycle for systematic cable thumping during acoustic pinpointing — frees the operator to walk the cable route with the acoustic receiver while the generator maintains consistent discharge cadence
- ম্যানুয়াল ইম্পলসঃসামনের প্যানেল নিয়ন্ত্রণের মাধ্যমে স্বতঃস্ফূর্ত-টাইমিং ম্যানুয়াল ট্রিগার
- ডিসি স্ট্যান্ডিং ভোল্টেজ টেস্টঃআইসোলেশন প্রতিরোধের মূল্যায়ন, কমিশনিং পরীক্ষা এবং মেরামতের পরে যাচাইকরণের জন্য অবিচ্ছিন্ন নিয়ন্ত্রিত ডিসি আউটপুট fully সম্পূর্ণ সংহত, কোনও বাহ্যিক ডিসি পরীক্ষার সেট প্রয়োজন নেই
ফিল্ড-রেডি ইঞ্জিনিয়ারিং
- কার্ট-মাউন্টেড গতিশীলতাঃএকক অপারেটরের জন্য সমন্বিত হ্যান্ডেল সহ শক্ত চাকার চ্যাসি প্যাভেলড পৃষ্ঠতল, সাবস্টেশন পাথর এবং নির্মাণ সাইটের ভূখণ্ড জুড়ে পরিবহন
- ইম্পলস-ইমিউন ইলেকট্রনিক্স:2550J ইমপ্লাস ডিসচার্জের পুনরাবৃত্তির বৈদ্যুতিন চৌম্বকীয় এবং যান্ত্রিক শকগুলির বিরুদ্ধে বিশেষভাবে শক্ত সার্কিট ডিজাইন √ পুনরায় ব্যবহৃত সাধারণ উদ্দেশ্য HV পাওয়ার সাপ্লাইগুলির তুলনায় একটি সুস্পষ্ট সুবিধা
- স্বজ্ঞাত ভিজ্যুয়াল মনিটরিং:বড় এনালগ স্টাইলের ভোল্টমিটার এবং এম্পমিটার প্লাস রিয়েল-টাইম এইচভি আউটপুট, ক্যাপাসিটর চার্জের অবস্থা এবং সুরক্ষার স্থিতির জন্য ডিজিটাল স্থিতি সূচক
- জেনারেটরের সাথে সামঞ্জস্যপূর্ণঃগ্রিড পাওয়ার অ্যাক্সেস ছাড়াই দূরবর্তী সাইটগুলির জন্য স্ট্যান্ডার্ড 220V এসি ± 10% 50Hz নেটওয়ার্ক বা ক্ষেত্র জেনারেটর (> 2kW) দিয়ে কাজ করে
- ওভারকরেন্ট সুরক্ষাঃ10স্বয়ংক্রিয় প্রস্থান সহ একটি নিম্ন-ভোল্টেজ পার্শ্ব সার্কিট ব্রেকার ত্রুটির পরিস্থিতিতে যন্ত্র এবং অপারেটর উভয়ই রক্ষা করে
অ্যাপ্লিকেশন
| প্রয়োগ |
দৃশ্যকল্প |
| তারের ত্রুটি সনাক্তকরণ |
ইম্পলস ডিসচার্জ অ্যাকোস্টিক-ম্যাগনেটিক রিসিভার ব্যবহার করে সঠিক অবস্থানের জন্য ফল্ট পয়েন্টে শাব্দ এবং ইলেক্ট্রোম্যাগনেটিক সংকেত তৈরি করে |
| ডিসি ভোল্টেজ টেস্টিং প্রতিরোধ |
আইইসি স্ট্যান্ডার্ড অনুযায়ী ক্যাবল বিচ্ছিন্নতা অখণ্ডতার ইনস্টলেশন এবং মেরামতের পরে যাচাইকরণ |
| ক্যাবলের প্রাক-কমিশনিং পরীক্ষা |
নতুন ক্যাবল সার্কিট যাচাইকরণ শক্তি আগে ¢ ইনস্টলেশন ক্ষতি, যৌগিক ত্রুটি এবং উত্পাদন ত্রুটি সনাক্ত |
| নিয়মিত প্রতিরোধমূলক রক্ষণাবেক্ষণ |
অবশিষ্ট পরিষেবা জীবন পূর্বাভাস এবং প্রতিস্থাপন CAPEX অগ্রাধিকার দেওয়ার জন্য বয়স্ক তারের অবকাঠামোর পরিকল্পিত মূল্যায়ন |
নিরাপত্তা ও অপারেশনাল সাবধানতা
- HV গ্রাউন্ড এবং নমুনা গ্রহণের জন্য প্রয়োজনীয় পৃথক গ্রাউন্ড সংযোগগুলি একক গ্রাউন্ডিং পয়েন্টে একত্রিত করা যাবে না
- পরীক্ষার ক্যানগুলি সংযোগ বিচ্ছিন্ন করার আগে সর্বদা HV আউটপুটটি সম্পূর্ণরূপে নিষ্কাশন করুন
- পরীক্ষা চলাকালীন যদি কোনো অস্বাভাবিক অবস্থা দেখা যায় তাহলে অবিলম্বে "স্টপ" চাপুন অথবা বন্ধ করুন।
- শুধুমাত্র যোগ্যতাসম্পন্ন উচ্চ ভোল্টেজ প্রযুক্তিবিদরা এই সরঞ্জামটি ব্যবহার করতে পারেন √ অ-পেশাদার বিচ্ছিন্নতা গ্যারান্টি বাতিল
- সরবরাহিত প্রতিরক্ষামূলক ক্ষেত্রে পরিবহন; ক্যাপাসিটার এবং গোলাকার ফাঁক সমাবেশগুলিতে রুক্ষ হ্যান্ডলিং এবং যান্ত্রিক প্রভাব এড়ানো
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন: উচ্চ ভোল্টেজ সার্জ জেনারেটর কিভাবে তারের ত্রুটি সনাক্তকরণে কাজ করে?
সার্জ জেনারেটর একটি উচ্চ-শক্তির ইমপ্লান্টকে ত্রুটিযুক্ত তারের মধ্যে ছেড়ে দেয়, ত্রুটি পয়েন্টে একটি নিয়ন্ত্রিত উচ্চ-ভোল্টেজ আর্ক তৈরি করে।এই আর্ক একটি শব্দের সংকেত (ভূমি মাইক্রোফোন দ্বারা সনাক্তযোগ্য একটি উচ্চ ঠুং শব্দ) এবং একটি ইলেক্ট্রোম্যাগনেটিক পালস (একটি আনয়নকারী রিসিভার দ্বারা সনাক্তযোগ্য) উভয়ই উত্পাদন করেশাব্দ এবং ইলেক্ট্রোম্যাগনেটিক সংকেত পৌঁছানোর সময়কে একত্রিত করে, অপারেটররা শাব্দ-চৌম্বকীয় সিঙ্ক্রোনাইজেশন নামে পরিচিত একটি কৌশল দিয়ে সঠিকভাবে ত্রুটির অবস্থান নির্ধারণ করতে পারে।
প্রশ্ন: বিভিন্ন ধরণের তারের জন্য কোন ভোল্টেজ পরিসীমা বেছে নেওয়া উচিত?
ভোল্টেজ নির্বাচন একটি সাধারণ নির্দেশিকা হিসাবে তারের নামমাত্র অপারেটিং ভোল্টেজ অনুসরণ করে। নিম্ন ভোল্টেজ তারের জন্য (1kV পর্যন্ত), 8kV বা 12kV পরিসীমা ব্যবহার করুন। মাঝারি ভোল্টেজ বিতরণ তারের জন্য (6-15kV),16kV পরিসীমা উপযুক্ত. উচ্চ ভোল্টেজ ট্রান্সমিশন তারের জন্য (35kV এবং উপরে), 32kV পরিসীমা ব্যবহার করুন।সর্বদা তারের প্রস্তুতকারকের সর্বোচ্চ পরীক্ষার ভোল্টেজ স্পেসিফিকেশনগুলি দেখুন এবং নিশ্চিত করুন যে উচ্চ ভোল্টেজ অপারেশনের সময় সমস্ত সুরক্ষা ক্লিয়ারেন্স বজায় রাখা হয়েছে.
প্রশ্ন: সার্জ জেনারেটরের কাজ চলাকালীন কি কি নিরাপত্তা সতর্কতা অবলম্বন করতে হবে?
হাই ভোল্টেজ সার্জ জেনারেটরের পরীক্ষার জন্য কঠোর নিরাপত্তা প্রোটোকল প্রয়োজন। সংযোগের আগে সর্বদা ক্যাবলটি সম্পূর্ণরূপে ডি-এনার্জিযুক্ত এবং সমস্ত পাওয়ার উত্স থেকে বিচ্ছিন্ন কিনা তা নিশ্চিত করুন।সতর্কতা চিহ্ন সহ পরীক্ষার জোনের চারপাশে ন্যূনতম ৫ মিটার নিরাপত্তা পরিধি স্থাপন করুন. সমস্ত কর্মীদের অবশ্যই উপযুক্ত পিপিই পরতে হবে যার মধ্যে আর্ক রেটেড পোশাক, এইচভি আইসোলেটিং গ্লোভস এবং ডায়েলেক্ট্রিক ওভারশুট অন্তর্ভুক্ত রয়েছে।জরুরী স্টপ, এবং শূন্য-ভোল্টেজ ইন্টারলক অতিরিক্ত সুরক্ষা স্তর সরবরাহ করে তবে সঠিক সুরক্ষা পদ্ধতির প্রতিস্থাপন করা উচিত নয়।
প্রশ্ন: এই ইউনিটে একাধিক শক্তি স্তরের (জোল) সুবিধা কী?
বিভিন্ন শক্তির স্তর বিভিন্ন ডায়াগনস্টিক উদ্দেশ্যে পরিবেশন করে। নিম্ন শক্তি সেটিংস (যেমন,864J1024J) প্রাথমিক ত্রুটি নিশ্চিতকরণের জন্য এবং উচ্চ প্রতিরোধের ত্রুটিগুলি সনাক্ত করার জন্য আদর্শ যেখানে অত্যধিক শক্তি কেবল ক্ষতি আরও খারাপ করতে পারে. মাঝারি শক্তি (1225JJ2048J) বেশিরভাগ রুটিন ত্রুটি সনাক্তকরণের জন্য সর্বোত্তম শব্দ সংকেত শক্তি সরবরাহ করে। উচ্চ শক্তি (2450J+) খুব দীর্ঘ তারের জন্য সংরক্ষিত, গভীর সমাধি দৃশ্যকল্প,অথবা উচ্চ প্রতিবন্ধকতা ত্রুটি যা একটি সনাক্তযোগ্য শব্দ স্বাক্ষর উত্পাদন করতে শক্তিশালী আর্ক উত্পাদন প্রয়োজনতিন স্তরের নির্বাচন অপারেটরদের ক্ষেত্রের অবস্থার সাথে শক্তি আউটপুট মেলে।
প্রশ্ন: এই সার্জ জেনারেটরের সাথে কোন গ্যারান্টি এবং সাপোর্ট অন্তর্ভুক্ত রয়েছে?
জীবনকালীন প্রযুক্তিগত সহায়তার সাথে উত্পাদন ত্রুটির বিরুদ্ধে 12 মাসের স্ট্যান্ডার্ড ওয়ারেন্টি। সিই এবং আইএসও 9001: 2015 প্রত্যয়িত। প্রতিটি ইউনিটে সার্জ জেনারেটর, এইচভি আউটপুট তার, গ্রাউন্ড তার,ডিসচার্জ রড, ব্যবহারকারীর ম্যানুয়াল, এবং নিরাপদ পরিবহনের জন্য লকিং রোলস সহ একটি ভারী দায়িত্ব ট্রলি। সাইট ইনস্টলেশন, কমিশনিং, এবং অপারেটর নিরাপত্তা প্রশিক্ষণ অনুরোধে উপলব্ধ।স্রাব ফাঁক সহ খুচরা যন্ত্রাংশ, ক্যাপাসিটার এবং এইচভি ডায়োড দ্রুত প্রতিস্থাপনের জন্য সঞ্চিত।
