সুরক্ষিত সার্জ জেনারেটর ট্রিপল অটো প্রোটেকশন সহ 12μF 864J LV MV কেবল ফল্ট কন্ট্রাক্টরদের জন্য| XHHV512-12L

XHHV512-12L বিশেষভাবে সেই সংস্থাগুলির জন্য তৈরি করা হয়েছে যেখানেঅপারেটর সুরক্ষা এবং সরঞ্জাম সুরক্ষা অপরিহার্য প্রয়োজনীয়তা— ইউটিলিটি কোম্পানিগুলি কঠোর সুরক্ষা সম্মতি প্রোটোকল সহ, টেস্টিং কন্ট্রাক্টর যাদের টেকনিশিয়ানরা প্রতিদিন অপরিচিত ফিল্ড সাইটে কাজ করে, এবং শিল্প প্ল্যান্ট যেখানে কেবল ফল্ট টেস্টিং ক্রিটিক্যাল প্রোডাকশন সরঞ্জামের কাছাকাছি ঘটে যা টেস্টিং সরঞ্জামের ত্রুটির কারণে পার্শ্ব প্রতিক্রিয়া সহ্য করতে পারে না।

ফিল্ড কেবল ফল্ট টেস্টিং সহজাতভাবে একটি উচ্চ-ঝুঁকিপূর্ণ অপারেশন। একটি কেবল ফ্ল্যাশওভার টেস্টিং সরঞ্জামে প্রতিক্রিয়াশীল ক্ষণস্থায়ী ওভারভোল্টেজ তৈরি করতে পারে। একটি অবিচলিত উচ্চ-প্রতিরোধের ফল্ট অবিচলিত ওভারকারেন্ট ড্র ঘটাতে পারে। গরম দিনে অবিচ্ছিন্ন ইমপালস সাইক্লিং অভ্যন্তরীণ উপাদানগুলিকে তাপীয় সীমার বাইরে ঠেলে দিতে পারে। বেশিরভাগ সার্জ জেনারেটর সুরক্ষার জন্য একটি একক ফিউজের উপর নির্ভর করে — XHHV512-12L ব্যবহার করেতিনটি স্বাধীন, স্বয়ংক্রিয় সুরক্ষা সার্কিটযা আউটপুট কারেন্ট, আউটপুট ভোল্টেজ এবং অভ্যন্তরীণ তাপমাত্রা একই সাথে পর্যবেক্ষণ করে।

একটি অনন্য ক্ষমতা যা XHHV512-12L কে কম শক্তিশালী যন্ত্র থেকে আলাদা করে তা হল এরশক্তিশালী শর্ট-সার্কিট সুরক্ষাযা সরাসরি শর্ট-সার্কিট অপারেশনকে গ্রাউন্ডে অনুমতি দেয়। কেবল ফল্ট টেস্টিংয়ের সময়, এমন পরিস্থিতি তৈরি হয় যেখানে ফল্ট পাথ প্রায়-শূন্য ইম্পিডেন্স উপস্থাপন করে — কার্যকরভাবে একটি ডেড শর্ট। অনেক সার্জ জেনারেটর এই পরিস্থিতিতে ট্রিপ করবে বা ক্ষতিগ্রস্থ হবে। XHHV512-12L সরাসরি আউটপুট-টু-গ্রাউন্ড শর্ট সার্কিট সহ্য করার জন্য প্রকৌশলী করা হয়েছে কোনও ক্ষতি ছাড়াই, অপারেটরদের আত্মবিশ্বাস প্রদান করে যখন ফল্ট কন্ডিশন দাবি করে তখন আগ্রাসীভাবে পরীক্ষা করার জন্য।

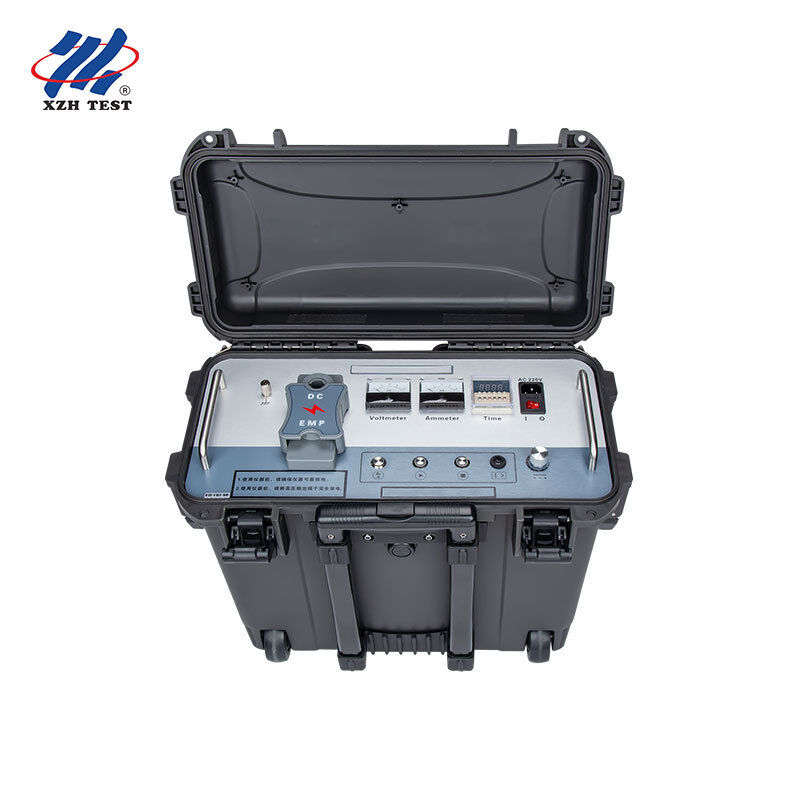

XHHV512-12L সজ্জিতডুয়াল 1.5-ক্লাস অ্যানালগ পয়েন্টার মিটার(কারেন্ট এবং ভোল্টেজ) যা ইমপালস ডিসচার্জ প্রক্রিয়ার সময় স্পষ্ট, স্বজ্ঞাত, রিয়েল-টাইম ভিজ্যুয়াল ফিডব্যাক প্রদান করে — একটি গুরুত্বপূর্ণ সুবিধা যা ডিজিটাল ডিসপ্লেগুলি ক্ষণস্থায়ী উচ্চ-ভোল্টেজ ইভেন্টগুলির জন্য মেলে না:

• কারেন্ট মিটার: ইমপালস ডিসচার্জের সময় রিয়েল-টাইম HV-সাইড কারেন্ট নির্দেশ করে — নিডেল ডিফ্লেকশন প্যাটার্ন প্রকাশ করে যে ফল্টটি সম্পূর্ণরূপে ডিসচার্জ হয়েছে কিনা বা অতিরিক্ত ইমপালস সাইকেল প্রয়োজন কিনা
• ভোল্টেজ মিটার: রিয়েল-টাইমে ক্যাপাসিটর চার্জ ভোল্টেজ প্রদর্শন করে — ইমপালসের সময় পতনশীল নিডেল স্বজ্ঞাত ভিজ্যুয়াল স্পষ্টতার সাথে ফল্ট পয়েন্টে শক্তি স্থানান্তর নিশ্চিত করে
• 1.5-ক্লাস নির্ভুলতা: শিল্প পরিমাপ মান পূরণ করে — ল্যাবরেটরি-গ্রেড ডিজিটাল মেট্রোলজির ভঙ্গুরতা এবং খরচ ছাড়াই ফিল্ড ফল্ট লোকেশন কাজের জন্য পর্যাপ্ত নির্ভুলতা
• ডিসচার্জ সমাপ্তি প্রতিক্রিয়া: মিটার নিডেল শূন্যে ফিরে আসা সঞ্চিত শক্তি সম্পূর্ণরূপে সরবরাহ করা হয়েছে তার তাৎক্ষণিক, দ্ব্যর্থহীন নিশ্চিতকরণ প্রদান করে — ডিজিটাল রিডআউট বা LED ইন্ডিকেটর ব্যাখ্যা করার প্রয়োজন নেই

XHHV512-12L একটি চার্জিং সার্কিট এবং একটি ডিসচার্জিং সার্কিটকে একটি একক কমপ্যাক্ট চ্যাসিসে একীভূত করে। চার্জিং সার্কিট HV কেবল ভোল্টেজ স্যাম্পল করে এবং এটিকে একটি ভোল্টেজ রেগুলেশন কন্ট্রোল সার্কিটে ফিড করে — নিশ্চিত করে যে শক্তি সঞ্চয়কারী ক্যাপাসিটর অপারেটর-নির্বাচিত সঠিক ভোল্টেজ স্তরে চার্জ হয়। ডিসচার্জ সার্কিট, ইমপালস মেকানিজম দ্বারা ট্রিগার করা হয়, 12μF ক্যাপাসিটর থেকে উচ্চ-ভোল্টেজ ডিসচার্জ স্ফিয়ারের মাধ্যমে আউটপুট টার্মিনালে সঞ্চিত শক্তি রুট করে — একটি দ্রুত-ক্রমবর্ধমান ডিসি ইমপালস সরবরাহ করে যা ফল্ট প্রি-লোকেশন এবং পিনপয়েন্টিংয়ের জন্য প্রয়োজনীয় অ্যাকোস্টিক থাম্প এবং ইলেক্ট্রোম্যাগনেটিক ট্রানজিয়েন্ট উভয়ই তৈরি করে।

এই সমন্বিত আর্কিটেকচারটি ইন্টারকানেক্টিং কেবল, পৃথক ক্যাপাসিটর ব্যাংক এবং ঐতিহ্যবাহী কম্পোনেন্ট-লেভেল সেটআপগুলির জন্য প্রয়োজনীয় বাহ্যিক স্ফিয়ার গ্যাপগুলি দূর করে — সেটআপ জটিলতা হ্রাস করে, সংযোগ পয়েন্টগুলি কমিয়ে দেয় যা ব্যর্থ হতে পারে, এবং একটি একক অপারেটরকে সম্পূর্ণ সিস্টেম স্থাপন এবং পরিচালনা করতে সক্ষম করে।
