ট্রান্সফরমার ওয়াইন্ডিং ডিফরমেশন টেস্টার FRA টেকনোলজির সাথে XHBX1501

Name: ট্রান্সফরমার ওয়াইন্ডিং ডিফরমেশন টেস্টার FRA টেকনোলজির সাথে XHBX1501
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHBX1501
Price: 4,115.00 USD
Availability: InStock

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	XZH TEST
সাক্ষ্যদান:	CE/ISO
মডেল নম্বার:	XHBX1501

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

XZH TEST

সাক্ষ্যদান:

CE/ISO

মডেল নম্বার:

XHBX1501

বিশেষভাবে তুলে ধরা:

High Light

বিশেষভাবে তুলে ধরা:

ডিডিএস প্রিসিশন ফ্রিকোয়েন্সি সুইপিং

ফ্যাক্টরি বেসলাইন ফিঙ্গারপ্রিন্ট সেটআপ

দ্বৈত-চ্যানেল ১৬-বিট এ/ডি স্যাম্পলিং

Trading Information

ন্যূনতম চাহিদার পরিমাণ:

১টি ইউনিট

মূল্য:

আলোচনাযোগ্য

প্যাকেজিং বিবরণ:

কাঠের প্যাকেজিং

ডেলিভারি সময়:

৫-৮ কার্যদিবস

পরিশোধের শর্ত:

টি/টি

যোগানের ক্ষমতা:

2000 ইউনিট/বছর

পণ্যের বর্ণনা

🎯 লক্ষ্য অ্যাপ্লিকেশন: ট্রান্সফরমার উৎপাদন লাইন এবং QA/QC বিভাগগুলির জন্য বিশেষভাবে তৈরি করা হয়েছে যাদের পণ্য চালানের আগে সুনির্দিষ্ট, সনাক্তযোগ্য FRA বেসলাইন ফিঙ্গারপ্রিন্ট স্থাপন করতে হবে। ফিল্ড ডায়াগনস্টিক যন্ত্র থেকে ভিন্ন, XHBX1501 অ্যাসেম্বলির পরপরই ফ্যাক্টরি-ফ্লোরে ওয়াইন্ডিং অখণ্ডতার যাচাইকরণের উপর দৃষ্টি নিবদ্ধ করে — একটি কর্তৃত্বপূর্ণ রেফারেন্স ডেটাসেট তৈরি করে যার বিরুদ্ধে সমস্ত ভবিষ্যতের ফিল্ড পরিমাপ ট্রান্সফরমারের ৩০+ বছরের পরিষেবা জীবন জুড়ে তুলনা করা হবে।

ট্রান্সফরমার ওয়াইন্ডিং ডিফরমেশন টেস্টার — FRA প্রযুক্তি| XHBX1501

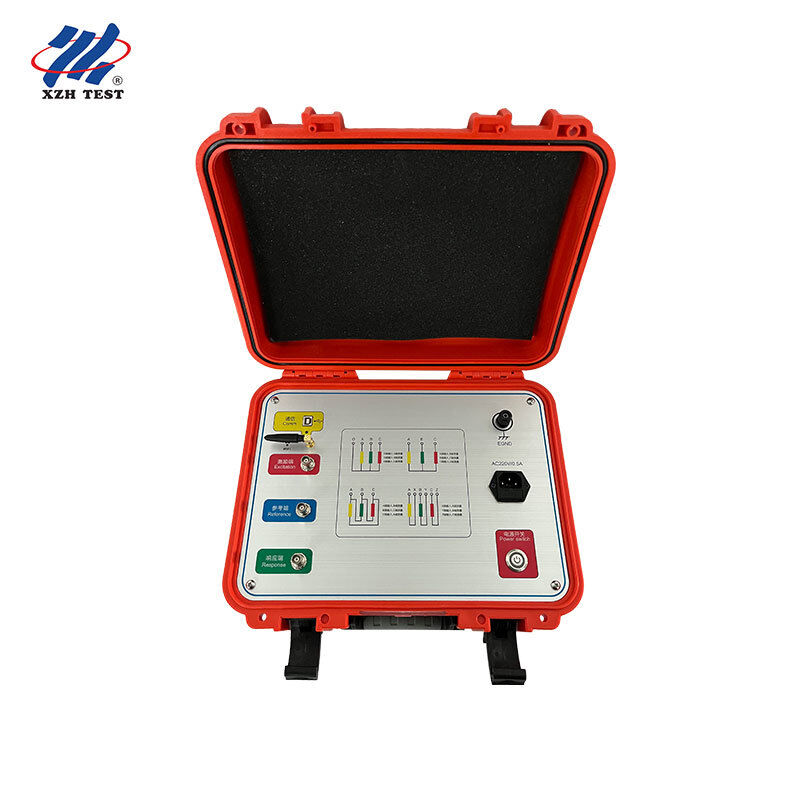

XHBX1501 ট্রান্সফরমার ওয়াইন্ডিং ডিফরমেশন টেস্টার উন্নত ফ্রিকোয়েন্সি রেসপন্স অ্যানালাইসিস (FRA) প্রযুক্তি ব্যবহার করে ট্রান্সফরমারের অভ্যন্তরীণ ওয়াইন্ডিং অবস্থা সঠিকভাবে মূল্যায়ন করে। বিভিন্ন ফ্রিকোয়েন্সি ডোমেনে বৈশিষ্ট্যপূর্ণ প্যারামিটার পরিমাপ করে, এই যন্ত্রটি ডিফরমেশনের তীব্রতা নির্ধারণের জন্য ওয়াইন্ডিং রেসপন্স পরিবর্তনগুলিকে পরিমাপ করে, ট্রান্সফরমারগুলির রক্ষণাবেক্ষণ বা মেরামতের প্রয়োজন আছে কিনা তার সুনির্দিষ্ট মূল্যায়নের অনুমতি দেয়। একটি ফ্যাক্টরি-ফ্লোর যন্ত্র হিসাবে, এটি গোল্ডেন রেফারেন্স FRA ফিঙ্গারপ্রিন্ট স্থাপন করে যা ট্রান্সফরমারের পুরো জীবনচক্র ডায়াগনস্টিক কৌশলকে নোঙর করে।

XHBX1501

উৎপাদন গুণমান নিশ্চিতকরণের জন্য মূল বৈশিষ্ট্য

ফ্যাক্টরি বেসলাইন স্থাপন: চালানের আগে প্রতিটি নতুন তৈরি ট্রান্সফরমার ওয়াইন্ডিংয়ের জন্য সুনির্দিষ্ট ফ্রিকোয়েন্সি রেসপন্স ফিঙ্গারপ্রিন্ট তৈরি করে — সমস্ত ভবিষ্যতের ফিল্ড তুলনা, ওয়ারেন্টি দাবি এবং ব্যর্থতা তদন্তের জন্য কর্তৃত্বপূর্ণ রেফারেন্স ডেটাসেট।
DDS ডিজিটাল ফ্রিকোয়েন্সি সুইপিং: নির্ভুল ডাইরেক্ট ডিজিটাল সিন্থেসিস প্রযুক্তি 100Hz–2MHz সম্পূর্ণ পরিসীমা জুড়ে নির্ভুল ফল্ট ডায়াগনসিস সরবরাহ করে, উৎপাদন পরীক্ষার সময় ওয়াইন্ডিং মোচড়ানো, স্ফীত হওয়া, স্থানচ্যুতি, কাত হওয়া, ইন্টার-টার্ন শর্ট সার্কিট এবং ফেজ-টু-ফেজ কন্টাক্ট ফল্ট সনাক্ত করে।
দ্বৈত-চ্যানেল 16-বিট A/D স্যাম্পলিং: অ্যামপ্লিটিউড এবং ফেজ রেসপন্স ডেটা উভয়ের উচ্চ-গতির সিঙ্ক্রোনাইজড দ্বৈত-চ্যানেল ক্যাপচার ফ্যাক্টরি ফ্লোরে ল্যাবরেটরি-গ্রেড পরিমাপ বিশ্বস্ততা নিশ্চিত করে।
দ্বৈত তুলনা ক্ষমতা: অনুভূমিক তুলনা (A-B-C ফেজ প্রতিসাম্য বৈধতা) নিশ্চিত করে যে তিনটি ফেজই উৎপাদন সহনশীলতা পূরণ করে। লঙ্গিটিউডিনাল তুলনা ভবিষ্যতের ফিল্ড টেকনিশিয়ানদের প্রাথমিক অবনতি সনাক্তকরণের জন্য ফ্যাক্টরি বেসলাইনের বিরুদ্ধে পরিষেবা পরিমাপগুলি ওভারলে করার অনুমতি দেয়।
দ্বৈত সুইপ মোড: লিনিয়ার এবং সেগমেন্টেড ফ্রিকোয়েন্সি সুইপ লিনিয়ার বা লগারিদমিক ইন্ডেক্সিং সহ — নির্দিষ্ট ট্রান্সফরমার ডিজাইন এবং গ্রাহকের স্পেসিফিকেশন প্রয়োজনীয়তা মেটাতে নমনীয় কনফিগারেশন।
স্বয়ংক্রিয় প্রতিবেদন তৈরি: পরীক্ষার ডেটা, তুলনা বক্ররেখা এবং পাস/ফেল ডায়াগনস্টিক সিদ্ধান্তগুলিকে ফরম্যাট করা Word ডকুমেন্টে সংকলন করে — সরাসরি ফ্যাক্টরি টেস্ট রিপোর্ট, গ্রাহক ডেলিভারি ডকুমেন্টেশন এবং QA ট্রেসেবিলিটি রেকর্ডের সাথে সংযুক্ত করা যেতে পারে।
DL/T911-2004 সম্মতি: পাওয়ার ইন্ডাস্ট্রি স্ট্যান্ডার্ডের সাথে সম্পূর্ণ সম্মতি, নিশ্চিত করে যে ফ্যাক্টরি পরীক্ষার ফলাফল ইউটিলিটি গ্রাহক, তৃতীয় পক্ষের পরিদর্শক এবং নিয়ন্ত্রক কর্তৃপক্ষ দ্বারা গৃহীত হয়।

প্রযুক্তিগত স্পেসিফিকেশন

সুইপ ফ্রিকোয়েন্সি রেঞ্জ	100Hz – 2MHz
অ্যামপ্লিটিউড পরিমাপ রেঞ্জ	-100dB – 20dB
স্ক্যানিং ফ্রিকোয়েন্সি নির্ভুলতা	0.005%
সিগন্যাল আউটপুট ইম্পিডেন্স	50Ω
সিগন্যাল ইনপুট ইম্পিডেন্স	1MΩ
সিগন্যাল আউটপুট অ্যামপ্লিটিউড	±10V পিক (সফটওয়্যার অ্যাডজাস্টেবল)
A/D স্যাম্পলিং	দ্বৈত-চ্যানেল 16-বিট হাই-স্পিড
পরীক্ষার গতি	প্রতি ফেজ ওয়াইন্ডিংয়ের জন্য 1–2 মিনিট
যোগাযোগ	USB + ঐচ্ছিক ব্লুটুথ
মাত্রা	310 × 400 × 330 মিমি (অ্যালুমিনিয়াম কেস)
সম্মতি মান	DL/T911-2004

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: ট্রান্সফরমার লাইফসাইকেল ব্যবস্থাপনার জন্য ফ্যাক্টরি বেসলাইন ফিঙ্গারপ্রিন্ট স্থাপন করা কেন অপরিহার্য?

ফ্যাক্টরি FRA বেসলাইন হল একটি ট্রান্সফরমারের পুরো পরিষেবা জীবনের জন্য সবচেয়ে গুরুত্বপূর্ণ রেফারেন্স ডেটাসেট। এটি ছাড়া, ফিল্ড টেকনিশিয়ানরা পোস্ট-ইনসিডেন্ট বা রক্ষণাবেক্ষণ FRA পরিমাপের তুলনা করার সময় কোনও কর্তৃত্বপূর্ণ "যেমন-তৈরি" স্বাক্ষর রেফারেন্স করার জন্য পায় না — বোন-ইউনিট তুলনাগুলির উপর নির্ভর করতে বাধ্য করে যা সমস্ত ইউনিটে ভাগ করা ধীরে ধীরে অবনতিকে মাস্ক করতে পারে। XHBX1501 উত্পাদনের সময় এই গোল্ডেন ফিঙ্গারপ্রিন্ট তৈরি করে, যখন ওয়াইন্ডিং জ্যামিতি সঠিক বলে জানা যায়, ওয়ারেন্টি দাবি, পোস্ট-পরিবহন যাচাইকরণ এবং ভবিষ্যতের কয়েক দশকের ডায়াগনস্টিক তুলনার জন্য একটি অখণ্ডনীয় রেফারেন্স সরবরাহ করে। এটি 110kV এর উপরের ট্রান্সফরমারগুলির জন্য অনেক ইউটিলিটি প্রকিউরমেন্ট স্পেসিফিকেশনে একটি স্ট্যান্ডার্ড প্রয়োজনীয়তা।

প্রশ্ন ২: ফ্যাক্টরি টেস্টিং ওয়ার্কফ্লো বিদ্যমান উৎপাদন QA প্রক্রিয়াগুলির সাথে কীভাবে একীভূত হয়?

XHBX1501 ট্রান্সফরমার উৎপাদন টেস্টিংয়ে নির্বিঘ্ন একীকরণের জন্য ডিজাইন করা হয়েছে। প্রতি-ফেজ পরীক্ষার গতি 1–2 মিনিটের সাথে, একটি সম্পূর্ণ তিন-ফেজ বেসলাইন পরিমাপ বিদ্যমান ফ্যাক্টরি টেস্ট সিকোয়েন্সে ন্যূনতম সময় যোগ করে। স্বয়ংক্রিয় Word রিপোর্ট ফাংশন ফ্রিকোয়েন্সি রেসপন্স কার্ভ, ফেজ তুলনা ডেটা এবং পাস/ফেল সিদ্ধান্তগুলি সহ একটি ফরম্যাট করা নথি তৈরি করে — সরাসরি ট্রান্সফরমারের ফ্যাক্টরি অ্যাকসেপটেন্স টেস্ট (FAT) ডকুমেন্টেশন প্যাকেজের সাথে সংযুক্ত করা যেতে পারে। USB এবং ঐচ্ছিক ব্লুটুথ সংযোগ ম্যানুয়াল ট্রান্সক্রিপশন ছাড়াই ফ্যাক্টরি QA ডেটাবেস এবং গ্রাহক ডেলিভারেবল রিপোজিটরিগুলিতে ডেটা স্থানান্তর সক্ষম করে।

প্রশ্ন ৩: উৎপাদন পরীক্ষার সময় কোন ওয়াইন্ডিং ত্রুটির প্রকার সনাক্ত করা যেতে পারে?

XHBX1501 উৎপাদনের সময় চারটি প্রাথমিক শ্রেণীর ওয়াইন্ডিং অস্বাভাবিকতা সনাক্ত করে: (1) ওয়াইন্ডিং মোচড়ানো এবং স্ফীত হওয়া — অসম কয়েল ক্ল্যাম্পিং বা ওয়াইন্ডিং টেনশন সমস্যা থেকে রেডিয়াল ডিফরমেশন; (2) কয়েল স্থানচ্যুতি এবং কাত হওয়া — ট্রান্সফরমার ফ্যাক্টরি ছাড়ার আগে সনাক্তযোগ্য অ্যাক্সিয়াল মিসালাইনমেন্ট; (3) ইন্টার-টার্ন শর্ট-সার্কিট ডিফরমেশন — অ্যাসেম্বলির সময় ইনসুলেশন ক্ষতির প্রমাণ; এবং (4) ফেজ-টু-ফেজ কন্টাক্ট ফল্ট। ফ্যাক্টরিতে এই ত্রুটিগুলি সনাক্ত করা ব্যয়বহুল ফিল্ড ব্যর্থতা এবং ওয়ারেন্টি দাবি প্রতিরোধ করে, যখন DDS নির্ভুল সুইপিং প্রযুক্তি নিশ্চিত করে যে সূক্ষ্ম অস্বাভাবিকতাগুলিও বেসলাইন ফিঙ্গারপ্রিন্টে ধরা পড়ে।

প্রশ্ন ৪: শেষ গ্রাহকের কাছে ফ্যাক্টরি বেসলাইন ডেটা কীভাবে স্থানান্তর করা উচিত?

XHBX1501 একাধিক ডেটা হ্যান্ডওভার পদ্ধতি সমর্থন করে: (1) স্বয়ংক্রিয় Word ডকুমেন্ট তৈরি — FAT ডকুমেন্টেশন প্যাকেজে অন্তর্ভুক্তির জন্য প্রস্তুত ফরম্যাট করা রিপোর্ট; (2) USB মাস স্টোরেজ এক্সপোর্ট — গ্রাহকদের সরবরাহ করা বিশ্লেষণ সফ্টওয়্যারের সাথে সামঞ্জস্যপূর্ণ র ডেটা ফাইল; (3) ফ্যাক্টরি QA ম্যানেজমেন্ট সিস্টেমের সাথে একীকরণের জন্য USB এর মাধ্যমে সরাসরি পিসি সংযোগ। আমরা গ্রাহকদের উভয় ফরম্যাট করা PDF/Word রিপোর্ট তাৎক্ষণিক রেফারেন্সের জন্য এবং তাদের নিজস্ব FRA বিশ্লেষণ সফ্টওয়্যার ব্যবহার করে ভবিষ্যতের লঙ্গিটিউডিনাল তুলনার জন্য র ডেটা ফাইল সরবরাহ করার সুপারিশ করি। DL/T911-2004 কমপ্লায়েন্ট ফরম্যাট স্ট্যান্ডার্ড ইউটিলিটি ডায়াগনস্টিক প্ল্যাটফর্মের সাথে ইন্টারঅপারেবিলিটি নিশ্চিত করে।

প্রশ্ন ৫: বেসলাইন ফিঙ্গারপ্রিন্ট কি পরিবহন সাইটে পৌঁছানোর পরে ওয়াইন্ডিংয়ের অখণ্ডতা যাচাই করতে পারে?

অবশ্যই — এবং এটি ফ্যাক্টরি বেসলাইনের সবচেয়ে মূল্যবান অ্যাপ্লিকেশনগুলির মধ্যে একটি। ট্রান্সফরমারটি ইনস্টলেশন সাইটে পরিবহন করার পরে, কোনও ওয়াইন্ডিং ডিফরমেশন শিপিং এবং হ্যান্ডলিংয়ের সময় ঘটেনি তা যাচাই করার জন্য যেকোনো সামঞ্জস্যপূর্ণ যন্ত্র ব্যবহার করে একটি দ্রুত FRA পরিমাপ ফ্যাক্টরি বেসলাইনের সাথে তুলনা করা যেতে পারে। লঙ্গিটিউডিনাল তুলনা ফাংশন অন-সাইট পরিমাপকে সরাসরি ফ্যাক্টরি রেফারেন্স কার্ভগুলিতে ওভারলে করে, যেকোনো বিচ্যুতি অবিলম্বে হাইলাইট করে। এটি বড় পাওয়ার ট্রান্সফরমারগুলির জন্য বিশেষভাবে গুরুত্বপূর্ণ যা দীর্ঘ দূরত্ব বা চ্যালেঞ্জিং ভূখণ্ডে পরিবহন করা হয়, যেখানে পরিবহন-প্ররোচিত ওয়াইন্ডিং স্থানচ্যুতি একটি পরিচিত ব্যর্থতার মোড। কমিশনিংয়ের আগে এই ধরনের ক্ষতি সনাক্ত করা বিপর্যয়কর ইন-সার্ভিস ব্যর্থতা প্রতিরোধ করতে পারে এবং শিপিং বীমা দাবিগুলি দক্ষতার সাথে সমাধান করতে পারে।
