I. সিস্টেমের উদ্দেশ্য: পোর্টেবল কেবল ফল্ট লোকেশন সিস্টেমটি 35kv এর নিচে মাঝারি এবং নিম্ন ভোল্টেজ ফল্ট ক্যাবলের সিস্টেম পরীক্ষার জন্য উপযুক্ত। 1250J কমপ্যাক্ট পাওয়ার 7 সেকেন্ডের মধ্যে ফল্ট ক্যাবলগুলি ভেঙে দিতে পারে। ভূগর্ভস্থ ফল্ট ক্যাবলের অমসৃণ দূরত্ব পরিমাপ করা, সঠিকভাবে ফল্ট পয়েন্ট সনাক্ত করা, এবং ভূগর্ভস্থ কেবল পথ এবং গভীরতা সনাক্ত করা। ব্যবহার এবং পরিচালনা সহজ।

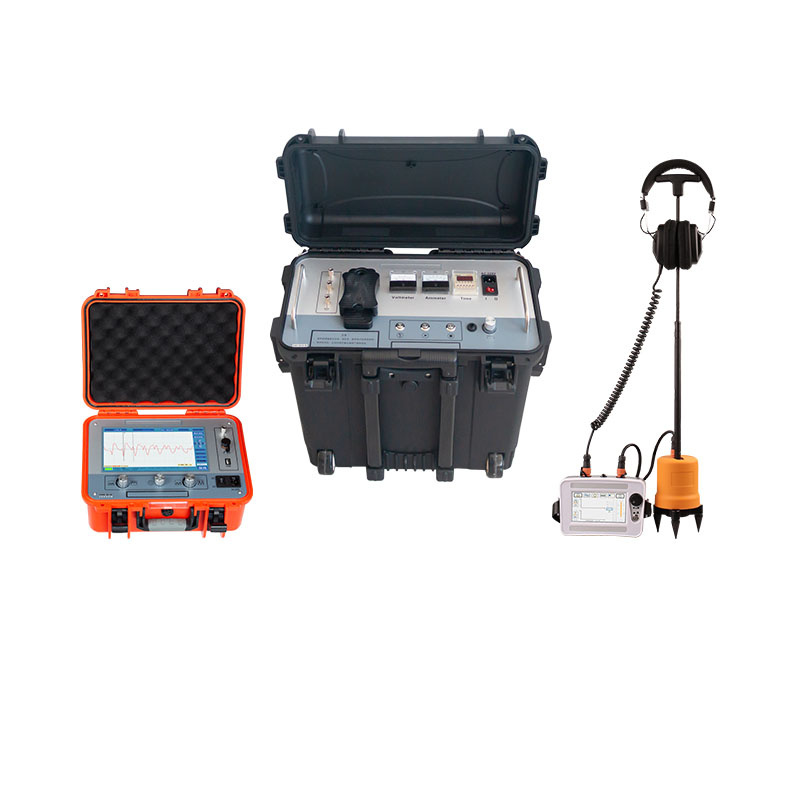

II. সিস্টেম কনফিগারেশন
| পণ্যের নাম |
মডেল নং। |
পরিমাণ (ইউনিট) |
ফাংশন |
| কেবল ফল্ট প্রি-লোকেটর |
XHGG502A2 |
1 |
ভূগর্ভস্থ কেবল ফল্টের অমসৃণ দূরত্ব পরিমাপের জন্য |
| কেবল ফল্ট পিনপয়েন্টার |
XHDD503C |
1 |
শব্দ-চৌম্বকীয় সিঙ্ক্রোনাইজেশন পদ্ধতির মাধ্যমে কেবলটির ফল্ট পয়েন্টটি সঠিকভাবে সনাক্ত করতে এবং পথটি সনাক্ত করতে, শক্তিশালী ব্যাকগ্রাউন্ড নয়েজ হ্রাস (BNR) এবং কম্পাস ইঙ্গিত ফাংশন সহ |
| উচ্চ ভোল্টেজ পালস জেনারেটর |
XHHV535-2L |
1 |
ভূগর্ভস্থ কেবল ফল্ট লোকেটিং এবং ডিসি উচ্চ ভোল্টেজ সহ্য করার ভোল্টেজ পরীক্ষার সরঞ্জামের জন্য সার্ফ ডিসচার্জিং। |
পণ্যের বৈশিষ্ট্য
উচ্চ ভোল্টেজ পালস জেনারেটর XHHV535-2L
প্রধানত নিম্ন-ভোল্টেজ কেবল ফল্ট পরীক্ষার সময় শক ডিসচার্জের জন্য ব্যবহৃত হয়। পালস জেনারেটর মানবিক ডিজাইন অপারেশন মোড, উচ্চ-নির্ভুলতা ডেডিকেটেড উচ্চ-ভোল্টেজ ইলেকট্রনিক উপাদান এবং উচ্চ-ফ্রিকোয়েন্সি উচ্চ-ভোল্টেজ প্রযুক্তি গ্রহণ করে, যা পরিচালনা করা সহজ, ওজনে হালকা এবং বহন করা সহজ। এটি শক্তি সঞ্চয় ক্যাপাসিটর, ডিসি উচ্চ ভোল্টেজ উৎস এবং স্রাব বল ফাঁক একত্রিত করে। এই সরঞ্জামের অপারেশন নিরাপদ এবং নির্ভরযোগ্য, অতিরিক্ত কারেন্ট, ওভারভোল্টেজ এবং অতিরিক্ত গরম হওয়ার স্বয়ংক্রিয় সুরক্ষা ফাংশন সহ, এটি সত্যিই প্রভাব দ্বারা ক্ষতিগ্রস্ত না হওয়ার প্রভাব অর্জন করতে পারে এবং এটি গ্রাউন্ডে উচ্চ ভোল্টেজের সাথে স্বাভাবিকভাবে কাজ করতে পারে। লো ভোল্টেজ পালস জেনারেটরের সাথে একটি টাইম রিলে সজ্জিত করা হয়েছে এবং স্রাবের সময় ব্যবধান 0-100 সেকেন্ডের মধ্যে ইচ্ছামত সেট করা যেতে পারে। কাজ করার সময়, উচ্চ-ভোল্টেজ পালস আউটপুট অভিন্ন এবং নিয়ন্ত্রণযোগ্য, উচ্চ-ভোল্টেজ সাইড ভোল্টেজ পরিমাপ, ফলাফলটিকে রিয়েল-টাইম এবং নির্ভুল করে তোলে। অনন্য উচ্চ-ভোল্টেজ পরিমাপ নকশা, স্টপ অবস্থায়, ভোল্টমিটার ক্যাপাসিটর ভোল্টেজ রিয়েল টাইমে নির্দেশ করতে পারে। ব্যবহারকারী স্রাব করার সময় অবশিষ্ট ভোল্টেজ পর্যবেক্ষণ করতে পারে, যতক্ষণ না ভোল্টেজের মান শূন্যে ফিরে আসে এবং অবশেষে স্রাবকে আরও পুঙ্খানুপুঙ্খ করে তোলে।
কেবল ফল্ট পিনপয়েন্টার XHDD503C
কেবল ফল্ট লোকেশন যন্ত্রটি পাওয়ার কেবল ফল্ট পয়েন্ট নির্ধারণ করতে শব্দ এবং চৌম্বকীয় সিঙ্ক্রোনাইজেশন পদ্ধতি ব্যবহার করে। ইলেকট্রনিক ফ্ল্যাশওভারটি ইম্প্যাক্ট ডিসচার্জ জেনারেটর দ্বারা তৈরি করা হয়, সংশ্লিষ্ট প্রোব দ্বারা বাছাই করা হয় এবং প্রশস্ত করা হয় এবং ফল্ট পয়েন্টের সঠিক অবস্থান শ্রুতি এবং ভিজ্যুয়াল বিচারের মাধ্যমে নির্ধারিত হয়।
এটি এমন একটি ডিভাইস যা রুক্ষ পরিমাপের সীমার মধ্যে কেবল ফল্ট পয়েন্টের সঠিক অবস্থান সম্পন্ন করে এবং শব্দ এবং চৌম্বকীয় সময়ের পার্থক্য সংগ্রহ করে। এটি লোকেটিং প্রযুক্তি, পাথ-সহায়তা পরীক্ষা এবং অন্যান্য প্রযুক্তিগুলিকে একত্রিত করে, একাধিক পরীক্ষার মোড এবং সমৃদ্ধ এবং বৈচিত্র্যময় প্রম্পট তথ্য সরবরাহ করে কেবল ফল্ট লোকেশনকে দক্ষতার সাথে এবং নির্ভুলভাবে সম্পন্ন করতে
| 1 |
ফিল্টার প্যারামিটার |
অল-পাস: 100Hz~1600Hz।
নিম্ন পাস: 100Hz~300Hz।
কোয়ালকম: 160Hz~1600Hz।
ব্যান্ডপাস: 200Hz~600Hz। |
| 2 |
চ্যানেল লাভ |
8 স্তর নিয়মিত। |
| 3 |
চৌম্বকীয় চ্যানেল লাভ |
8 স্তর নিয়মিত। |
| 4 |
আউটপুট লাভ |
16 স্তর (0~112db) |
| 5 |
আউটপুট প্রতিবন্ধকতা |
350Ω |
| 6 |
অ্যাকোস্টোম্যাগনেটিক পজিশনিং নির্ভুলতা |
0.2 মিটারের কম। |
| 7 |
পাথ সনাক্তকরণ নির্ভুলতা |
0.5 মিটারের কম। |
| 8 |
বিদ্যুৎ সরবরাহ |
4*18650 স্ট্যান্ডার্ড লিথিয়াম ব্যাটারি। |
| 9 |
স্ট্যান্ডবাই সময় |
8 ঘন্টার বেশি। |
| 10 |
আয়তন |
428L×350W×230H |
| 11 |
ওজন |
6.5 কেজি। |
| 12 |
আশেপাশের তাপমাত্রা |
-25~65ºC; আপেক্ষিক আর্দ্রতা: ≤90%। |
কেবল ফল্ট প্রি-লোকেটর XHGG502A2
★ ডিসপ্লে: 10.1-ইঞ্চি টাচ স্ক্রিন, উইন্ডোজ সিস্টেম;
★ ফাংশন: কেবল ওয়েভ স্পিড, কেবল দৈর্ঘ্য এবং ফল্ট দূরত্ব পরীক্ষা করুন; স্বয়ংক্রিয় পরীক্ষার পরিসীমা সেটিং, পরীক্ষার দূরত্ব প্রদর্শনের জন্য স্বয়ংক্রিয় ওয়েভফর্ম বিশ্লেষণ; শক্তিশালী ডেটা প্রক্রিয়াকরণ এবং বিশাল পরীক্ষার ওয়েভফর্ম স্টোরেজ।
★ পরীক্ষার পদ্ধতি: নিম্ন ভোল্টেজ পালস পদ্ধতি, উচ্চ ভোল্টেজ ফ্ল্যাশওভার পদ্ধতি
★ বিদ্যুৎ সরবরাহ: চার্জিং AC110V~240V, 50Hz/60Hz; বিল্ট-ইন 5200mAH লিথিয়াম ব্যাটারি;
★ নমুনা ফ্রিকোয়েন্সি: 80MHz;
★ নিম্ন ভোল্টেজ পালস প্রশস্ততা: 100V±15%;
★ দূরত্ব পরিমাপের পরিসীমা: ≥65km;
★ পরীক্ষার পরিসীমা: 300m/1km/5km/25km/65km;
★ পালস প্রস্থ: 0.1uS/0.50uS/2.50uS/7.25uS/10.0uS;
★ পরীক্ষার ফ্রিকোয়েন্সি: 80MHz/40MHz/10MHz/2MHz/1MHz
★ সর্বনিম্ন রেজোলিউশন: 0.10m;
★ পরীক্ষার অন্ধ এলাকা: ≤20m;
একটি শিল্প-গ্রেড 10.1-ইঞ্চি টাচ স্ক্রিন এবং একটি সাধারণ উইন্ডোজ অপারেটিং সিস্টেম ব্যবহার করে। এটি শিল্প-গ্রেড ইন্টিগ্রেটেড সার্কিট এবং ডিভাইস গ্রহণ করে এবং একটি বিল্ট-ইন বৃহৎ-ক্ষমতা সম্পন্ন লিথিয়াম-আয়ন ব্যাটারি রয়েছে। এটি পাওয়ার ক্যাবলের অবস্থা এবং ফল্ট দূরত্ব পরিমাপ এবং বিশ্লেষণের জন্য একটি বিশেষ যন্ত্র। এটি স্থিতিশীল, নির্ভরযোগ্য এবং ব্যবহার করা সহজ।
এটি কেবল গতি পরিমাপ, কেবল দৈর্ঘ্য পরীক্ষা এবং কেবল ফল্ট দূরত্ব পরীক্ষা সম্পন্ন করতে সংকেত ফিল্টারিং, অধিগ্রহণ, ডেটা প্রক্রিয়াকরণ, গ্রাফিক ডিসপ্লে এবং গ্রাফিক বিশ্লেষণের জন্য আধুনিক ইলেকট্রনিক প্রযুক্তি এবং কম্পিউটার প্রযুক্তির সংমিশ্রণ ব্যবহার করে।
এটি বিভিন্ন ক্রস-সেকশন এবং মিডিয়ার বিভিন্ন উপকরণ দিয়ে তৈরি পাওয়ার ক্যাবল, উচ্চ-ফ্রিকোয়েন্সি কোএক্সিয়াল ক্যাবল, রাস্তার আলোর ক্যাবল এবং মাটির তারের কম-প্রতিরোধ, শর্ট-সার্কিট, ওপেন-সার্কিট এবং সংযোগ বিচ্ছিন্নতা ফল্টের জন্য উপযুক্ত, সেইসাথে উচ্চ-প্রতিরোধের লিক এবং উচ্চ-প্রতিরোধের ফ্ল্যাশওভার। নেটওয়ার্ক fault.
