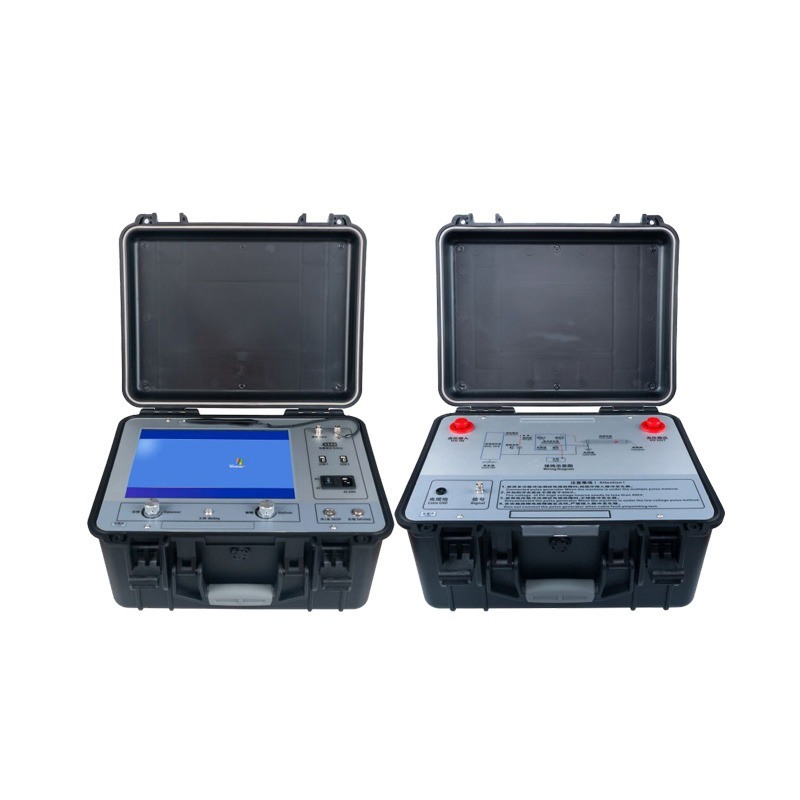

ভূমিকা
কেবল ফল্ট লোকেশন যন্ত্রটি পাওয়ার ক্যাবল ফল্ট পয়েন্ট নির্ণয় করতে শব্দ এবং চুম্বকীয় সিঙ্ক্রোনাইজেশন পদ্ধতি ব্যবহার করে। প্রভাব ডিসচার্জ জেনারেটর দ্বারা ইলেকট্রনিক ফ্ল্যাশওভার তৈরি করা হয়, যা সংশ্লিষ্ট প্রোব দ্বারা সংগ্রহ ও বিবর্ধিত করা হয় এবং শ্রবণ ও ভিজ্যুয়াল বিচারের মাধ্যমে ফল্ট পয়েন্টের সঠিক অবস্থান নির্ধারণ করা হয়। এটি রুক্ষ পরিমাপের মধ্যে ক্যাবল ফল্ট পয়েন্টের সঠিক অবস্থান সম্পন্ন করে এবং শব্দ ও চুম্বকীয় সময়ের পার্থক্য সংগ্রহ করে। এটি পজিশনিং প্রযুক্তি, পাথ-অ্যাসিস্টেড টেস্টিং এবং অন্যান্য প্রযুক্তিকে একত্রিত করে, যা একাধিক পরীক্ষার মোড এবং সমৃদ্ধ ও বৈচিত্র্যময় প্রম্পট তথ্য সরবরাহ করে যা দক্ষতার সাথে এবং নির্ভুলভাবে ক্যাবল ফল্ট লোকেশন সম্পন্ন করে।
১. প্রযুক্তিগত সূচক
| ১ |
ফিল্টার প্যারামিটার |
অল-পাস: 100Hz~1600Hz।
লো পাস: 100Hz~300Hz।
কোয়ালকম: 160Hz~1600Hz।
ব্যান্ডপাস: 200Hz~600Hz। |
| ২ |
চ্যানেল গেইন |
৮ স্তর পর্যন্ত সমন্বয়যোগ্য। |
| ৩ |
চুম্বকীয় চ্যানেল গেইন |
৮ স্তর পর্যন্ত সমন্বয়যোগ্য। |
| ৪ |
আউটপুট গেইন |
১৬ স্তর (0~112db) |
| ৫ |
আউটপুট ইম্পিডেন্স |
350Ω |
| ৬.৫ কেজি। |
অ্যাকোস্টোম্যাগনেটিক পজিশনিং নির্ভুলতা |
০.২ মিটারের কম। |
| ৭ |
পাথ সনাক্তকরণের নির্ভুলতা |
০.৫ মিটারের কম। |
| ৮ |
বিদ্যুৎ সরবরাহ |
৪*18650 স্ট্যান্ডার্ড লিথিয়াম ব্যাটারি। |
| ৯ |
স্ট্যান্ডবাই সময় |
৮ ঘণ্টার বেশি। |
| ১০ |
আয়তন |
428L×350W×230H |
| ১১ |
স্ক্রিন পিক্সেল |
854-480 |
| ১২ |
উজ্জ্বলতা |
800nit |
| ১৩ |
ট্রান্সমিশন গতির একক |
0-100ms |
| ১৪ |
সঠিকতা |
1ms |
| ১৫ |
শব্দ ব্যান্ডউইথ |
100-1.6khz |
| ১৬ |
চুম্বকীয় কয়েল ব্যান্ডউইথ |
100-20kHZ |
| ১৭ |
শব্দ এবং চুম্বকত্ব উভয়ই |
75db এর বেশি |
| ১৮ |
AC 220V±10%/50Hz±2Hz |
৬.৫ কেজি।১৯আশেপাশের তাপমাত্রা |
| -25~65ºC; আপেক্ষিক আর্দ্রতা: ≤90%. |
১. নিরাপত্তা গ্রাউন্ড: যন্ত্রের শেলের গ্রাউন্ড নির্ভরযোগ্যভাবে গ্রাউন্ডের সাথে সংযুক্ত থাকতে হবে যাতে যন্ত্রের শেল বিদ্যুতায়িত হওয়া বা কর্মীদের বৈদ্যুতিক শক হওয়া থেকে প্রতিরোধ করা যায়। |
১ সমন্বয়: সমন্বয় ইন্টারফেসে প্রবেশ করতে সমন্বয় বোতাম টিপুন এবং সমন্বয় প্যারামিটার সেট করতে সমন্বয় বোতামটি ঘোরান; |
২ বিদ্যুৎ সরবরাহ: সিস্টেমের বিদ্যুৎ সরবরাহ চালু এবং বন্ধ করুন। সিস্টেম চালু করার সময়, আপনাকে পাওয়ার বোতামটি ৩ থেকে ৪ সেকেন্ড ধরে টিপে রাখতে হবে যতক্ষণ না আপনি একটি দীর্ঘ "বীপ" শব্দ শোনেন, তারপর আপনি বোতামটি ছাড়তে পারেন; বন্ধ করার সময়, আপনাকে পাওয়ার বোতামটি ৩ থেকে ৪ সেকেন্ড ধরে টিপে রাখতে হবে;
৩ ডিসপ্লে: ৫-ইঞ্চি টাচ ডিসপ্লে।
১ সেন্সর: প্রোব সেন্সর সংযোগ পোর্ট;
২ চার্জিং: চার্জার সংযোগ পোর্ট;
৩ ডেডিকেটেড হেডফোন জ্যাক।
প্যাকিং তালিকা
দৃশ্য চিত্রিত করুন
*নিম্ন-ভোল্টেজ পালস রিফ্লেকশন পদ্ধতি (TDR) এর উপর ভিত্তি করে রিফ্লেক্টোমিটার XHGG502 ব্যবহার করে ক্যাবল ফল্ট প্রি-লোকেশন,
উচ্চ ভোল্টেজ ফ্ল্যাশওভার পদ্ধতি (অর্থাৎ ICE, DECAY), আর্ক রিফ্লেকশন পালস রিফ্লেকশন পদ্ধতি (ARC সিঙ্গেল শট এবং ARC মাল্টি-শট) ক্যাবল ফল্ট প্রি-লোকেশন: নিম্ন-ভোল্টেজ ইম্পালস রিফ্লেকশন পদ্ধতি (TDR) এর উপর ভিত্তি করে রিফ্লেক্টোমিটার XHGG502 ব্যবহার করে, এবং উচ্চ-ভোল্টেজ ক্ষয় (ফ্ল্যাশওভার) পদ্ধতি (DECAY), আর্ক রিফ্লেকশন পদ্ধতি (সিঙ্গেল-শট/ মাল্টি-শট)।
XHGG502 এর তিনটি পরীক্ষার মোড রয়েছে, নিম্ন ভোল্টেজ পালস, উচ্চ ভোল্টেজ ফ্ল্যাশওভার, ARC মাল্টি-শট।
নীচের ছবিতে XHGG502 এর ARC মাল্টি-শট পরীক্ষার মোড ব্যবহার করে পরিমাপ করা ক্যাবল ফল্ট দূরত্ব দেখানো হয়েছে।
নীচের ছবিতে উচ্চ ভোল্টেজ ফ্ল্যাশওভার পরীক্ষার মোড ব্যবহার করে পরিমাপ করা ক্যাবল ফল্ট দূরত্ব দেখানো হয়েছে
নীচের ছবিতে নিম্ন ভোল্টেজ পালস পরীক্ষার মোড ব্যবহার করে পরিমাপ করা ক্যাবলের দৈর্ঘ্য বা ক্যাবল ওপেন সার্কিট ফল্ট দূরত্ব দেখানো হয়েছে। নিম্ন ভোল্টেজ পালস পদ্ধতি ব্যবহার করার সময়, উচ্চ ভোল্টেজ পালস জেনারেটর সংযোগ করার প্রয়োজন নেই। অন্যান্য পরীক্ষার পদ্ধতি অবশ্যই একটি উচ্চ-ভোল্টেজ পালস জেনারেটরের সাথে ব্যবহার করতে হবে।
নতুন সংস্করণ নতুন সংস্করণ
XHHV535-2L উচ্চ-ভোল্টেজ পালস জেনারেটর প্রধানত ক্যাবল ফল্ট পরীক্ষার সময় শক ডিসচার্জের জন্য ব্যবহৃত হয়। এটি অন্যান্য বৈদ্যুতিক সরঞ্জামের DC সহ্য করার ভোল্টেজ পরীক্ষার জন্যও ব্যবহার করা যেতে পারে। এই ডিভাইসটি DC উচ্চ ভোল্টেজ উৎস, শক্তি সঞ্চয় ক্যাপাসিটর, ডিসচার্জ বল গ্যাপ ইত্যাদি একত্রিত করে। এই ডিভাইসটি সম্পূর্ণরূপে ঐতিহ্যবাহী কয়েকশ কিলোগ্রামের পরীক্ষার ট্রান্সফরমার, অপারেশন বক্স এবং পালস শক্তি সঞ্চয় ক্যাপাসিটর প্রতিস্থাপন করে (সাধারণত 5kVA ট্রান্সফরমারের একটি সেট 60 কিলোগ্রামের বেশি, নিয়ন্ত্রণ বক্স 30 কেজির বেশি, এবং পালস শক্তি সঞ্চয় ক্যাপাসিটর 20 কেজির বেশি)। বিদ্যুৎ সরবরাহ উচ্চ-নির্ভুলতা, উচ্চ-স্থিতিশীলতা সম্পন্ন বিশেষ উচ্চ-ভোল্টেজ ইলেকট্রনিক উপাদান এবং উচ্চ-ফ্রিকোয়েন্সি উচ্চ-ভোল্টেজ প্রযুক্তি গ্রহণ করে, যা পুরো মেশিনটিকে সহজ কাঠামো এবং অতি-হালকা ওজনের করে তোলে। মানুষের ট্রান্সফরমার এবং অপারেশন বক্স ব্যবহার করে ডিসি উচ্চ ভোল্টেজ তৈরি করার অভ্যাস ধরে রাখার জন্য, এই পালস জেনারেটর মানবিক ডিজাইন এবং অপারেশন মোড গ্রহণ করে, যা নিরাপদ এবং নির্ভরযোগ্য। সত্যিই প্রভাব দ্বারা ক্ষতিগ্রস্ত না হওয়ার প্রভাব অর্জন করুন এবং গ্রাউন্ডে উচ্চ ভোল্টেজের শর্ট সার্কিটও স্বাভাবিকভাবে কাজ করতে পারে। এটি বর্তমানে সবচেয়ে হালকা এবং ব্যবহারকারী-বান্ধব পোর্টেবল ডিসি শক উচ্চ-ভোল্টেজ সরঞ্জাম। এটি পাওয়ার ক্যাবল ফল্ট সনাক্তকরণের জন্য একটি আদর্শ পণ্য।
পণ্যের বৈশিষ্ট্য★ অতিরিক্ত কারেন্ট, অতিরিক্ত ভোল্টেজ, অতিরিক্ত গরম স্বয়ংক্রিয় সুরক্ষা ফাংশন সহ;
★ ডিসি সহ্য করার ভোল্টেজ, প্রভাব ডিসচার্জ ফাংশন সহ;
★ উচ্চ-ভোল্টেজ পালস আউটপুট অভিন্ন এবং নিয়ন্ত্রণযোগ্য;
★ সুপার শর্ট-সার্কিট সুরক্ষা ফাংশন, যা উচ্চ-ভোল্টেজ আউটপুট সরাসরি গ্রাউন্ডে শর্ট-সার্কিট করতে পারে;
★ এতে কারেন্ট এবং ভোল্টেজ প্রদর্শনের জন্য ডুয়াল 2.5-লেভেল পয়েন্টার মিটার রয়েছে, যা স্বজ্ঞাত এবং পরিষ্কার, এবং ফল্ট পয়েন্ট সম্পূর্ণরূপে ডিসচার্জ হয়েছে কিনা তা এক নজরে পরিষ্কার, এবং ডিসচার্জ প্রক্রিয়াটি রিয়েল টাইমে প্রতিফলিত হয়;
★ উচ্চ-ভোল্টেজ সাইড ভোল্টেজ পরিমাপ
প্রযুক্তিগত ডেটা
ইম্পালস ভোল্টেজ
0-35kV
উচ্চ ভোল্টেজ আংশিক চাপ
| 2.5 শ্রেণী |
অন্তর্নির্মিত ক্যাপাসিটর |
| 2μF |
ডিসচার্জ পাওয়ার |
| 0~1225J |
আউটপুট ভোল্টেজ পোলারিটি |
| নেগেটিভ পোলারিটি |
অতিরিক্ত কারেন্ট সুরক্ষা |
| 8mA (3 সেকেন্ডের বেশি) |
প্রভাব শক্তি |
| 400W |
অতিরিক্ত তাপমাত্রা সুরক্ষা |
| 85ºC |
আয়তন(মিমি) |
| 540L×300W×450H |
ওজন |
| 25 কেজির বেশি নয় |
25 কেজির বেশি নয় |
| AC 220V±10%/50Hz±2Hz |
-20~+60ºC |
| -20~+60ºC |
প্যানেল পরিচিতি |
| ১. নিরাপত্তা গ্রাউন্ড: যন্ত্রের শেলের গ্রাউন্ড নির্ভরযোগ্যভাবে গ্রাউন্ডের সাথে সংযুক্ত থাকতে হবে যাতে যন্ত্রের শেল বিদ্যুতায়িত হওয়া বা কর্মীদের বৈদ্যুতিক শক হওয়া থেকে প্রতিরোধ করা যায়। |
২. উচ্চ-ভোল্টেজ গ্রাউন্ড: উচ্চ-ভোল্টেজ লেকেজ এবং ডিসচার্জ প্রতিরোধ করার জন্য এটিকে নির্ভরযোগ্যভাবে গ্রাউন্ড করা আবশ্যক। দুর্বল সংযোগ ভোল্টেজ বৃদ্ধি করতে ব্যর্থতা, যন্ত্রের অভ্যন্তরীণ উপাদানগুলির উচ্চ ভোল্টেজ ব্রেকডাউন এবং যন্ত্রের ভিতরে লিক বা ডিসচার্জের কারণে নিরাপত্তা দুর্ঘটনার কারণ হতে পারে। |
৩. স্যাম্পলিং গ্রাউন্ড: পালস শক্তি সঞ্চয় ক্যাপাসিটরের নেগেটিভ টার্মিনালের উচ্চ ভোল্টেজ রয়েছে এবং এটি নির্ভরযোগ্যভাবে গ্রাউন্ড করা আবশ্যক। ক্যাবল ফল্ট পরীক্ষকের উচ্চ-ভোল্টেজ ফ্ল্যাশওভার অবস্থায় তরঙ্গরূপের নমুনা নেওয়ার সময় এটি ব্যবহার করা হয়। (উচ্চ-ভোল্টেজ ফ্ল্যাশওভার স্যাম্পলিং ছাড়া, নির্ভরযোগ্য গ্রাউন্ডিং এখনও প্রয়োজন)।
৪. ডিসচার্জ বোতাম: বল গ্যাপের সাথে সংযোগ তৈরি করতে এবং ম্যানুয়ালি ডিসচার্জ করতে এই বোতাম টিপুন। (প্রতিটি কী প্রেসের সময়কাল ১ সেকেন্ডের বেশি হতে পারে না)।
৫. উচ্চ ভোল্টেজ স্টার্ট বোতাম: যখন স্টার্ট বোতামের আলো জ্বলে, তার মানে ভোল্টেজ আউটপুট শূন্য অবস্থানে আছে। যখন আলো জ্বলে, স্টার্ট বোতামটি বৈধ। পাওয়ার সুইচ চালু করার পরে যদি স্টার্ট বোতামের আলো না জ্বলে, তাহলে আলো না জ্বলা পর্যন্ত ভোল্টেজ অ্যাডজাস্টমেন্ট নবটি ঘড়ির কাঁটার বিপরীত দিকে ঘোরান। যখন বোতামের আলো জ্বলে, ডিভাইসটি শুরু করতে এবং উচ্চ ভোল্টেজ আউটপুট তৈরি করতে এই বোতাম টিপুন।
৬. উচ্চ-ভোল্টেজ স্টপ বোতাম: পরীক্ষা সম্পন্ন হলে বা কোনো অস্বাভাবিকতা দেখা দিলে, উচ্চ-ভোল্টেজ আউটপুট বন্ধ করতে এই বোতাম টিপুন, উচ্চ-ভোল্টেজ আলো নিভে যায় এবং অভ্যন্তরীণ ডিসচার্জ বল কাজ করা বন্ধ করে দেয়। যখন স্টপ কী চালু থাকে, তার মানে উচ্চ ভোল্টেজ আউটপুট আছে, এবং যখন এটি বন্ধ থাকে, তার মানে কোনো উচ্চ ভোল্টেজ আউটপুট নেই।
৭. অতিরিক্ত কারেন্ট সুরক্ষা সুইচ: চাপলে, এর মানে অতিরিক্ত কারেন্ট সুরক্ষা ফাংশন শুরু হয়েছে; যখন এটি পপ আপ হয়, তার মানে যন্ত্রটি অতিরিক্ত কারেন্ট সুরক্ষা ট্রিগার করেছে।
৮. ভোল্টেজ সমন্বয়: ডিভাইসটি চালু করার পরে, প্রথমে নবটি ঘড়ির কাঁটার বিপরীত দিকে শেষ পর্যন্ত ঘোরাতে হবে, স্টার্ট বোতাম টিপুন এবং তারপরে আউটপুট উচ্চ ভোল্টেজ ছোট থেকে বড় করতে ঘড়ির কাঁটার দিকে সমন্বয় করুন এবং আউটপুট উচ্চ ভোল্টেজ বড় থেকে ছোট করতে ঘড়ির কাঁটার বিপরীত দিকে সমন্বয় করুন।
৯. পাওয়ার সুইচ: "I গিয়ার" AC 220V পাওয়ার সাপ্লাই সুইচ চালু করে এবং "0 গিয়ার" সিস্টেম পাওয়ার বন্ধ করে।
১০. ফিউজ হোল্ডার: যেখানে AC 220V পাওয়ার সাপ্লাই সিস্টেমের ফিউজ স্থাপন করা হয়।
১১. পাওয়ার সকেট: যন্ত্রের কার্যকরী বিদ্যুৎ সরবরাহ, AC 220V সংযোগ পোর্ট।১২. সময় নির্ধারণ: ডিসচার্জের সময় ব্যবধান সেট করুন।
১৩. অ্যামিটার: উচ্চ ভোল্টেজ দিকের কারেন্টের ইঙ্গিত।
১৪. ভোল্টমিটার: উচ্চ ভোল্টেজ আউটপুট ভোল্টেজ নির্দেশক kV মিটার।
১৫. উচ্চ-ভোল্টেজ আউটপুট (EMP): প্রভাব ডিসচার্জ করার সময়, উচ্চ-ভোল্টেজ আউটপুট লাইনটি সংযুক্ত করুন।
১৬. উচ্চ ভোল্টেজ আউটপুট (DC): ডিসি সহ্য করার ভোল্টেজ করার সময়, উচ্চ ভোল্টেজ আউটপুট লাইনটি সংযুক্ত করুন।
প্যাকিং তালিকা
অ্যাপ্লিকেশন- ভূগর্ভস্থ ক্যাবল ফল্ট লোকেশন
