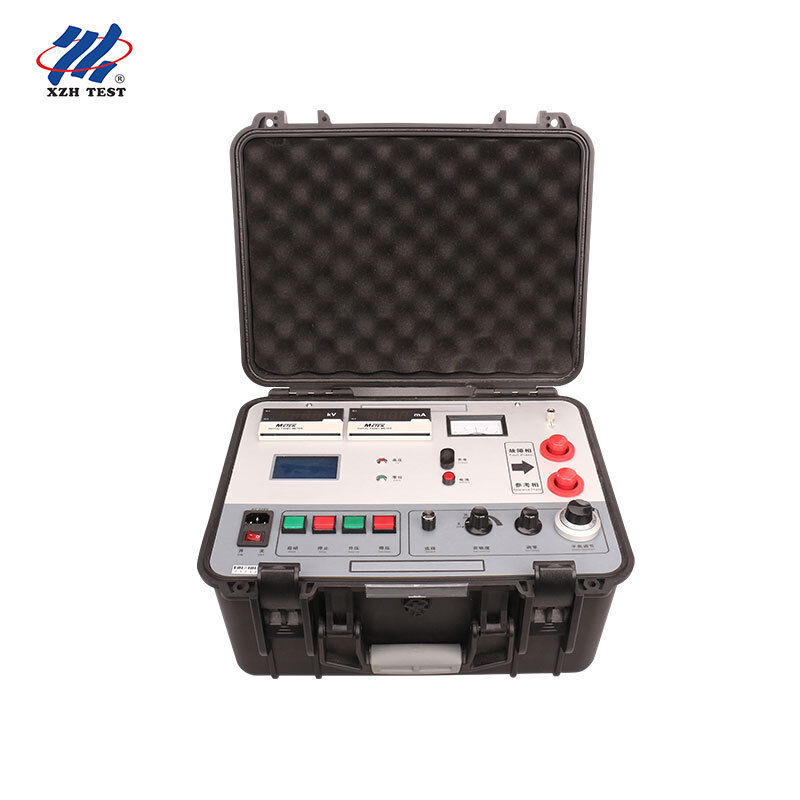

তারের শীথ ফল্ট লোকেটার XHHG521A 7500V উচ্চ ভোল্টেজ ব্রিজ ব্রেকডাউন পয়েন্ট সনাক্তকরণের পদ্ধতি

XHHG521A কেবল শিথ ফল্ট লোকেটর হল একটি নির্ভুল ডায়াগনস্টিক যন্ত্র যা MURRAY ব্রিজ নীতির উপর ভিত্তি করে তৈরি করা হয়েছে, যা বিভিন্ন পাওয়ার কেবলের ব্রেকডাউন পয়েন্টগুলি সনাক্ত করার জন্য এবং কম ইনসুলেশন রেজিস্ট্যান্স মানযুক্ত ত্রুটি পয়েন্টগুলি সনাক্ত করার জন্য বিশেষভাবে তৈরি করা হয়েছে যা এখনও সম্পূর্ণরূপে ভেঙে যায়নি।

সিস্টেমটি একটি উচ্চ-ভোল্টেজ ধ্রুবক কারেন্ট উৎস তৈরি করতে একটি R-টাইপ ট্রান্সফরমার সহ একটি বৈদ্যুতিক ভোল্টেজ নিয়ন্ত্রক সংহত করে, যা পুশ-বাটন ভোল্টেজ নিয়ন্ত্রণ বৈশিষ্ট্যযুক্ত। 7500V এর নো-লোড ভোল্টেজ এবং 100mA এর শর্ট-সার্কিট কারেন্ট সহ, এটি ব্যালেন্স ইন্ডিকেশনের জন্য একটি উচ্চ-সংবেদনশীলতা অ্যামপ্লিফায়ার এবং গ্যালভানোমিটার ব্যবহার করে। ব্যালেন্সড ব্রিজ একটি আনুপাতিক পটেনশিওমিটার দিয়ে গঠিত, যা সম্পূর্ণরূপে উচ্চ সম্ভাবনায় অবস্থিত। পরিমাপ একটি বিশেষভাবে ডিজাইন করা দুই-কোর উচ্চ-ভোল্টেজ রাবার কেবল ব্যবহার করে চার-টার্মিনাল রেজিস্ট্যান্স পদ্ধতি ব্যবহার করে লিড রেজিস্ট্যান্স ত্রুটিগুলি দূর করার জন্য। পুরো প্যানেল অপারেটরের সুরক্ষার জন্য কম সম্ভাবনায় কাজ করে। ওয়ান-টাচ অপারেশন স্বয়ংক্রিয় ফল্ট দূরত্ব গণনার সাথে কেবল দৈর্ঘ্য ইনপুট করার অনুমতি দেয়। উচ্চ-ভোল্টেজ উৎস এবং ব্রিজ একটি পোর্টেবল প্রতিরক্ষামূলক কেসের মধ্যে সংহত করা হয়েছে, যা হালকা ওজন, স্বজ্ঞাত অপারেশন এবং উন্নত সুরক্ষা সহ উচ্চ ভোল্টেজ ক্ষমতা সরবরাহ করে।

1. বিভিন্ন কেবল পরীক্ষার পরিস্থিতি সামঞ্জস্য করার জন্য আউটপুট ভোল্টেজ সম্পূর্ণরূপে সামঞ্জস্যযোগ্য
2. উন্নত ব্রিজ ব্যালেন্সিং সার্কিট্রি সহ উচ্চ নির্ভুলতা এবং পরিমাপের স্থিতিশীলতা সরবরাহ করে
3. সঠিক ব্যালেন্স ইন্ডিকেশনের জন্য একটি উচ্চ-সংবেদনশীলতা অ্যামপ্লিফায়ার এবং গ্যালভানোমিটার ব্যবহার করে
4. ইন্টিগ্রেটেড জিরো সুরক্ষা উচ্চ-ভোল্টেজ অপারেশনের সময় অপারেটর এবং সরঞ্জামের সুরক্ষা নিশ্চিত করে
5. বিশেষ অ্যাপ্লিকেশনগুলির জন্য ম্যানুয়াল টেস্টিং ক্ষমতা ধরে রেখে স্বয়ংক্রিয় ফল্ট পয়েন্ট সনাক্তকরণ
6. ব্রিজ ব্যালেন্স পদ্ধতি ওয়েভ রিফ্লেকশন কৌশলগুলির তুলনায় ব্লাইন্ড জোনগুলি দূর করে, যা এটিকে ছোট কেবল এবং নিকটবর্তী ব্রেকডাউন পয়েন্ট নির্ধারণের জন্য আদর্শ করে তোলে
