ক্যাবল শ্যাথ ত্রুটি সনাক্তকারী মারে ব্রিজ পরীক্ষক 5600V 100mA উচ্চ প্রতিরোধের∙ XHHG521B

XHHG521B কেবল শীথ ফল্ট লোকেটর হল একটি উচ্চ-ভোল্টেজ ব্রিজ কেবল ফল্ট টেস্টার যা মারে ব্রিজ নীতির উপর ভিত্তি করে তৈরি। এটি স্থাপন করার পর বিভিন্ন তার এবং কেবলের ব্রেকডাউন পয়েন্টগুলি সনাক্ত করতে ব্যবহার করা যেতে পারে, সেইসাথে যে ত্রুটিপূর্ণ পয়েন্টগুলি ভেঙে যায়নি তবে কম ইনসুলেশন প্রতিরোধ দেখায়। এটি কেবল কারখানায় বিভিন্ন কেবলের ত্রুটিপূর্ণ পয়েন্টগুলি সনাক্ত করতেও ব্যবহার করা যেতে পারে, যা কেবল রক্ষণাবেক্ষণ এবং মেরামতের জন্য একটি অপরিহার্য সরঞ্জাম।

ডিভাইসটি একটি উচ্চ-ভোল্টেজ ধ্রুবক কারেন্ট উৎস তৈরি করতে একটি বৈদ্যুতিক ভোল্টেজ রেগুলেটর এবং একটি R-টাইপ ট্রান্সফরমার ব্যবহার করে, ভোল্টেজ বাড়ানো এবং কমানোর জন্য কীপ্যাড নিয়ন্ত্রণ সহ। 5600V এর ওপেন-সার্কিট ভোল্টেজ এবং 100mA এর শর্ট-সার্কিট কারেন্ট সহ, এটি ব্যালেন্স ইন্ডিকেশনের জন্য একটি উচ্চ-সংবেদনশীলতা অ্যামপ্লিফায়ার এবং গ্যালভানোমিটার ব্যবহার করে, রেশিও পটেনশিওমিটারের সাথে একটি ব্যালেন্সড ব্রিজ তৈরি করে, যা উচ্চ পটেনশিয়ালে স্থাপন করা হয়। পরিমাপ কেবল একটি বিশেষভাবে ডিজাইন করা ডাবল-কোর উচ্চ-ভোল্টেজ রাবার কেবল, এবং চার-টার্মিনাল রেজিস্ট্যান্স পরিমাপ পদ্ধতি লিড রেজিস্ট্যান্স দ্বারা প্রবর্তিত ত্রুটিগুলি এড়িয়ে যায়। অপারেটরের নিরাপত্তার জন্য প্যানেলটি সম্পূর্ণভাবে নিম্ন পটেনশিয়ালে থাকে।

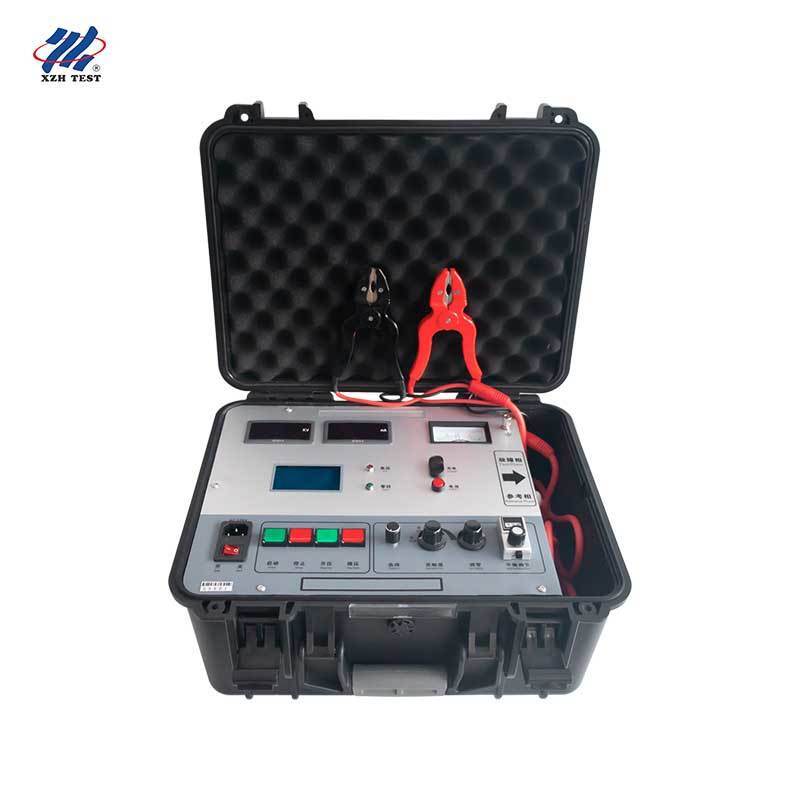

যন্ত্রটি একটি এলসিডি ডিসপ্লে এবং এক-কী অপারেশন দিয়ে সজ্জিত: কেবলের দৈর্ঘ্য ইনপুট করুন এবং ফল্ট দূরত্ব স্বয়ংক্রিয়ভাবে গণনা করা হয়। উচ্চ-ভোল্টেজ উৎস এবং ব্রিজ একটি পোর্টেবল প্রতিরক্ষামূলক কেসে একত্রিত করা হয়, যা ডিভাইসটিকে উচ্চ ভোল্টেজ, হালকা ওজন, সুবিধাজনক অপারেশন এবং নিরাপদ ব্যবহার প্রদান করে।

XHHG521B বিশেষত তিন ধরণের কেবল ফল্টের জন্য উপযুক্ত যা অন্যান্য পদ্ধতির জন্য নির্ভরযোগ্যভাবে পরিচালনা করা কঠিন।

কেবল ফল্ট লোকেশন ব্রিজ পদ্ধতি নিম্নলিখিতভাবে কাজ করে: পরীক্ষিত কেবলের ত্রুটিপূর্ণ ফেজটি একটি সুস্থ ফেজের সাথে শর্ট-সার্কিট করুন, ব্রিজের দুটি বাহু যথাক্রমে ত্রুটিপূর্ণ এবং সুস্থ ফেজের সাথে সংযুক্ত করুন, এবং একটি বাহুতে অ্যাডজাস্টেবল রেজিস্টরটি সামঞ্জস্য করুন যতক্ষণ না ব্রিজটি ব্যালেন্স হয়। রেশিও সম্পর্ক এবং পরিচিত কেবলের দৈর্ঘ্য ব্যবহার করে, ফল্ট দূরত্ব পাওয়া যেতে পারে।

যদি পরীক্ষিত কেবলের দুটি প্রান্ত থেকে ব্রেকডাউন পয়েন্ট পর্যন্ত দূরত্ব L1 এবং L2 হয়, মোট কেবলের দৈর্ঘ্য L হয়, এবং সংশ্লিষ্ট কোর প্রতিরোধগুলি R1 এবং R2 হয়, তবে ব্রিজ ব্যালেন্স হওয়ার পর, রিডিং P (শতাংশে) সরাসরি ফল্ট অবস্থান দেয়: L1 = P% · L। ব্রেকডাউন পয়েন্ট সনাক্তকরণের জন্য মারে ব্রিজ পদ্ধতি একটি ক্লাসিক পদ্ধতি যা সুবিধাজনক এবং নির্ভুল। এর ভিত্তি হল যে কোর (বা শিল্ড) প্রতিরোধ অভিন্ন এবং দৈর্ঘ্যের সমানুপাতিক। ব্রিজ পদ্ধতি তুলনামূলকভাবে সহজ এবং এর নির্ভুলতা ফিল্ড ইঞ্জিনিয়ারিং পরীক্ষার প্রয়োজনীয়তা পূরণ করে, যা এটিকে কেবল লাইনের দুই-ফেজ শর্ট-সার্কিট ফল্টের জন্য বিশেষভাবে সুবিধাজনক করে তোলে।

যখন সহায়ক কেবলের ক্রস-সেকশন ত্রুটিপূর্ণ কেবলের মতো হয়, তখন ফল্ট অবস্থান হল X = 2 × L × P1%। "2" ফ্যাক্টরটিতে বিশেষ মনোযোগ দিন, কারণ সহায়ক কেবল সংযোগ করলে গণনায় অংশগ্রহণকারী কেবলের দৈর্ঘ্য দ্বিগুণ হয়।

যখন সহায়ক কেবলের ক্রস-সেকশন ভিন্ন হয়, তখন এটিকে ত্রুটিপূর্ণ কেবলের দৈর্ঘ্যে রূপান্তর করুন: যদি ফল্ট ক্রস-সেকশন Sx এবং সহায়ক কেবলের ক্রস-সেকশন S হয়, তবে X = P1% × (1 + Sx/S) × L।

যদি একটি তিন-কোর কেবলের তিনটি কোরের সবগুলি ভেঙে যায় বা একে অপরের সাথে শর্ট-সার্কিট হয়, তবে সহায়ক কেবল হিসাবে সেরা ইনসুলেশন প্রতিরোধ সহ কোরটি নির্বাচন করুন। বিপরীত-সংযোগ চেকের জন্য, ভোল্টেজ কমিয়ে দিন, ডিসচার্জ করুন, পরিমাপ ক্লিপগুলি অদলবদল করুন, P2 পেতে পরিমাপ পুনরাবৃত্তি করুন, এবং P1 + P2 = 100 যাচাই করুন।

প্রতিটি XHHG521B হোস্ট, একটি হাই-পাওয়ার জাম্পার কেবল সেট, একটি পাওয়ার কর্ড, একটি গ্রাউন্ড ওয়্যার, একটি চার্জার এবং 5টি অতিরিক্ত ফিউজ (3A) সহ সরবরাহ করা হয়, এবং এক বছরের বিনামূল্যে ওয়ারেন্টি এবং আজীবন রক্ষণাবেক্ষণ এবং প্রযুক্তিগত পরিষেবা দ্বারা সমর্থিত। অর্ডার, প্রশিক্ষণ এবং বিক্রয়োত্তর সহায়তার জন্য, অনুগ্রহ করে আমাদের বিক্রয় দলের সাথে যোগাযোগ করুন।
