7500V HV ব্রিজ পদ্ধতি পাওয়ার কেবল আউটার শিথ ফল্ট টেস্টার নির্ভুল ইনসুলেশন ব্রেকডাউন সনাক্তকরণের জন্য| XHHG521A

এক্সএইচএইচজি ৫২১এ হচ্ছে একটি সুনির্দিষ্ট ক্যাবল গ্যাথ ত্রুটি প্রি-লোকেটর যা মুরেই ব্রিজ নীতির উপর ভিত্তি করে ডিজাইন করা হয়েছে,বিদ্যুৎ বিতরণ এবং পরিবহন নেটওয়ার্কগুলির জন্য ডিজাইন করা হয়েছে যেখানে বাহ্যিক আবরণ বিচ্ছিন্নতার ত্রুটিগুলির সঠিক সনাক্তকরণ সিস্টেমের নির্ভরযোগ্যতার জন্য গুরুত্বপূর্ণএই যন্ত্রটি সমস্ত ধরণের তার এবং তারের মধ্যে ব্রেকআপ পয়েন্টগুলি সনাক্ত করে।যার মধ্যে বিপর্যয়ের আগে ত্রুটিযুক্ত সাইটগুলি অন্তর্ভুক্ত রয়েছে যা নিম্ন নিরোধক প্রতিরোধের মান প্রদর্শন করে তবে এখনও স্বাভাবিক অপারেটিং ভোল্টেজের অধীনে পরিষেবাকে প্রভাবিত করে এমন ত্রুটি হিসাবে প্রকাশিত হয়নি.

এর মূলত, এক্সএইচএইচজি 521 এ একটি স্থিতিশীল উচ্চ-ভোল্টেজ ধ্রুবক বর্তমান উত্স উত্পাদন করার জন্য একটি আর-টাইপ ট্রান্সফরমারের সাথে যুক্ত একটি বৈদ্যুতিক ভোল্টেজ নিয়ন্ত্রক ব্যবহার করে।অপারেটর চাপ বোতাম ইন্টারফেস মাধ্যমে ভোল্টেজ আউটপুট নিয়ন্ত্রণ, যখন একটি সুনির্দিষ্ট মাল্টি-টার্নিং পন্টিওমিটার সূক্ষ্ম-গ্রেড ভারসাম্য সামঞ্জস্যের অনুমতি দেয়। ব্রিজ ভারসাম্য পয়েন্ট একটি শূন্য কেন্দ্র গ্যালভানোমিটার দ্বারা নির্দেশিত হয়,এবং যন্ত্র স্বয়ংক্রিয়ভাবে অপারেটর পরিচিত তারের দৈর্ঘ্য ইনপুট পরে ত্রুটি দূরত্ব গণনাসমস্ত অপারেশনাল কন্ট্রোল এবং ত্রুটি দূরত্ব রিডিং একক অপারেটর ওয়ার্কফ্লো জন্য স্বজ্ঞাত সামনের প্যানেলে কেন্দ্রীভূত করা হয়।

উচ্চ-ভোল্টেজ উত্সের সাথে মারে ব্রিজ নীতিব্রিজ পদ্ধতি উচ্চ ভোল্টেজ ধ্রুবক বর্তমান উত্তেজনার অধীনে ফল্ট পয়েন্ট এবং তারের শেষের মধ্যে প্রতিরোধের অনুপাত পরিমাপ করে।এটি কোনও কাছাকাছি শেষ অন্ধ অঞ্চল এবং কোনও দূরত্ব-নির্ভর সংকেত হ্রাস ছাড়াই পুরো ক্যাবল দৈর্ঘ্যে পূর্ণ সংবেদনশীলতা বজায় রাখে.

স্বয়ংক্রিয় ত্রুটি দূরত্ব গণনা∙ অপারেটর সামনে প্যানেলের পন্টিওমিটারে তারের দৈর্ঘ্য সেট করে এবং ব্রিজটি ভারসাম্য বজায় রাখার জন্য সামঞ্জস্য করার পরে, যন্ত্রটি স্বয়ংক্রিয়ভাবে সঠিক ত্রুটি দূরত্ব গণনা করে এবং প্রদর্শন করে।এটি ম্যানুয়াল হিসাব ত্রুটি দূর এবং ক্ষেত্র ডায়াগনস্টিক ওয়ার্কফ্লো ত্বরান্বিত.

প্রশস্ত ফ্রিকোয়েন্সি শূন্য সূচক∙ একটি সংবেদনশীল গ্যালভানোমিটার, যার মধ্যে মোটা এবং সূক্ষ্ম ভারসাম্য উভয়ই রয়েছে, সেতুর ভারসাম্য সম্পর্কে স্পষ্ট দৃশ্যমান ইঙ্গিত দেয়।দ্বৈত পরিসীমা নকশা দ্রুত রুক্ষ ভারসাম্য সুনির্দিষ্ট সমন্বয় দ্বারা অনুসরণ করার অনুমতি দেয়, সঠিকতা বজায় রেখে পরিমাপের সময় হ্রাস করে।

অতি-উচ্চ প্রতিবন্ধকতা ত্রুটি সংবেদনশীলতা৭৫০০ ভোল্টেজ এ কাজ করে, এক্সএইচএইচজি৫২১এ উচ্চ প্রতিরোধের ভাঙ্গন পয়েন্ট সনাক্ত করে যা তরঙ্গ প্রতিফলন পদ্ধতি সনাক্ত করতে পারে না,ফ্ল্যাশওভার টাইপের ত্রুটি সহ যা দীর্ঘস্থায়ী আর্ক রক্ষণাবেক্ষণের প্রয়োজনএক্সএলপিই-ইনসুলেটেড ক্যাবলগুলিতে জল-গাছের অবনতি ঘটানো।

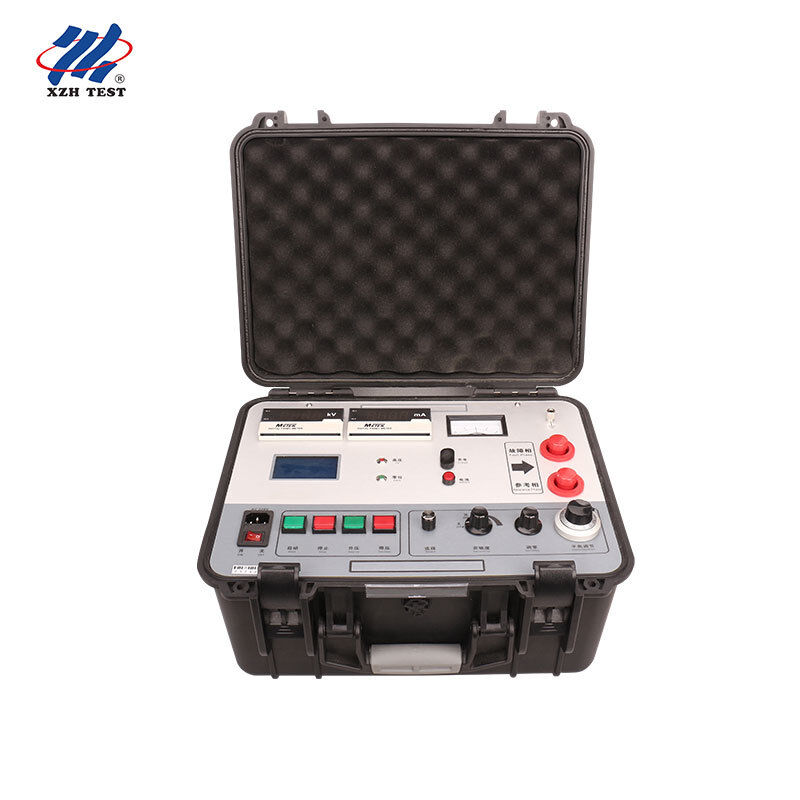

শক্তিশালী শিল্প-গ্রেড নির্মাণ∙ সামনের প্যানেলের স্পষ্ট লেবেল সহ একটি শক্তিশালী ইস্পাত বাক্সে অবস্থিত, যন্ত্রটি কঠোর ক্ষেত্রের পরিবেশে সহ্য করে।অভ্যন্তরীণ R- টাইপ ট্রান্সফরমার চমৎকার ভোল্টেজ নিয়ন্ত্রণ এবং বৈদ্যুতিক বিচ্ছিন্নতা প্রদান করে, যা বিদ্যুৎ সরবরাহের পরিবর্তনশীল অবস্থার অধীনে পরিমাপের স্থিতিশীলতা নিশ্চিত করে।

MURRAY ব্রিজ সার্কিট একটি Wheatstone ব্রিজ গঠন করে যেখানে একটি বাহু ত্রুটিযুক্ত ক্যাবল কন্ডাক্টর প্লাস ত্রুটি পথ প্রতিরোধের গঠিত,এবং বিপরীত বাহুতে একটি রেফারেন্স তারের প্লাস একটি ক্যালিব্রেটেড পরিবর্তনশীল প্রতিরোধের রয়েছেউচ্চ-ভোল্টেজ ধ্রুবক বর্তমান উত্তেজনা অধীনে, অপারেটর সঠিকতা potentiometer সামঞ্জস্য যতক্ষণ না galvanometer শূন্য পড়া, ব্রিজ ভারসাম্য ইঙ্গিত। এই ভারসাম্য বিন্দুতে,প্রতিরোধের অনুপাত সরাসরি ত্রুটি পয়েন্ট এবং তারের দুই প্রান্তের মধ্যে দূরত্ব অনুপাত অনুরূপযখন মোট তারের দৈর্ঘ্য জানা যায় এবং প্রবেশ করা হয়, যন্ত্রটি স্বয়ংক্রিয়ভাবে সঠিক ত্রুটি দূরত্ব গণনা করে।

এই পদ্ধতিটি টাইম-ডোমেইন (টিডিআর) কৌশলগুলির তুলনায় একটি মৌলিক সুবিধা প্রদান করেঃ কারণ এটি ইলেকট্রিক প্রতিরোধের অনুপাতগুলি পরিমাপ করে, বরং ওভার-ট্রিপ পালস ভ্রমণের সময়,এটি পুরো ক্যাবল দৈর্ঘ্য জুড়ে অভিন্ন সংবেদনশীলতা প্রদান করেপরীক্ষার টার্মিনালের কাছে কোন অন্ধ অঞ্চল নেই, দীর্ঘ ক্যাবলগুলিতে কোনও পালস ছড়িয়ে নেই এবং দূরত্ব-নির্ভর রেজোলিউশন হ্রাস নেই।এই বৈশিষ্ট্যগুলি এইচভি ব্রিজ পদ্ধতিকে স্বল্প ক্যাবল ডায়াগনস্টিকের জন্য অনন্যভাবে উপযুক্ত করে তোলে, প্রায় শেষ ত্রুটির অবস্থান, এবং সুনির্দিষ্ট জয়েন্ট ত্রুটি সনাক্তকরণ।

বিদ্যুৎ বিতরণ নেটওয়ার্কএক্সএলপিই, পিআইএলসি, এবং ইপিআর বিচ্ছিন্ন প্রকার সহ এমভি (635kV) এবং এইচভি (≥ 35kV) ভূগর্ভস্থ বিদ্যুৎ তারের বাইরের গহ্বরের ক্ষতি সনাক্ত করুন।শহুরে বিতরণ নেটওয়ার্কের রুটিন অবস্থা মূল্যায়ন এবং ত্রুটির পরে পুনরুদ্ধারের জন্য অপরিহার্য.

ক্যাবল জয়েন্ট এবং টার্মিনেশন ডায়াগনস্টিকসক্যাবল জয়েন্ট এবং টার্মিনেশনে বিপর্যয়কর ব্যর্থতায় পরিণত হওয়ার আগে বিচ্ছিন্নতা ত্রুটিগুলি সনাক্ত করা।প্রতিরোধের ত্রুটির জন্য ব্রিজ পদ্ধতির উচ্চ সংবেদনশীলতা আংশিক ভাঙ্গন সনাক্ত করতে সক্ষম করে যা টিডিআর পদ্ধতিগুলি সম্পূর্ণরূপে মিস করবে.

কারখানার গ্রহণ এবং কমিশনিং∙ উৎপাদন মান নিয়ন্ত্রণ এবং ইনস্টলেশনের পর কমিশনিংয়ের সময় তারের অখণ্ডতা যাচাই করুন। বিদ্যুতায়ন করার আগে নতুন স্থাপন করা তারের বিভাগগুলিতে বাইরের গহ্বরের অখণ্ডতা পরীক্ষা করুন।

টিডিআর সিস্টেমের পরিপূরকTDR-ভিত্তিক ক্যাবল ত্রুটি সনাক্তকারী সরঞ্জামগুলির অংশ হিসাবে TDR-ভিত্তিক ক্যাবল ত্রুটি সনাক্তকারী সরঞ্জামগুলির পাশাপাশি স্থাপন করুন। নিম্ন প্রতিরোধ এবং খোলা সার্কিট ত্রুটির জন্য TDR ব্যবহার করুন; উচ্চ প্রতিরোধের জন্য HV সেতু স্থাপন করুন,ফ্ল্যাশওভার, এবং প্রায় শেষ ত্রুটি যেখানে TDR কর্মক্ষমতা সীমাবদ্ধ।
