দ্রুত নির্ভুল HV তারের ত্রুটি সনাক্তকরণের জন্য কেবল শীথ ফল্ট লোকেটার XHHD523L 10kV স্কয়ার ওয়েভ আউটপুট

দ্রুত নির্ভুল HV তারের ত্রুটি সনাক্তকরণের জন্য কেবল শীথ ফল্ট লোকেটার XHHD523L 10kV স্কয়ার ওয়েভ আউটপুট

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	XZH TEST
সাক্ষ্যদান:	CE ISO
মডেল নম্বার:	XHHD523L

বিস্তারিত তথ্য

উৎপত্তি স্থল:

পরিচিতিমুলক নাম:

XZH TEST

সাক্ষ্যদান:

CE ISO

মডেল নম্বার:

XHHD523L

পণ্যের নাম:

এইচভি ক্যাবল শ্যাফ্ট ত্রুটি সনাক্তকারী

প্রদর্শন:

অঙ্ক প্রদর্শন

নির্ভুলতা:

± 0.01%-0.03%

উপাদান:

অ্যালুমিনিয়াম খাদ

বৈশিষ্ট্য:

নির্ভরযোগ্য

অপারেটিং তাপমাত্রা:

-20-60.c

বিশেষভাবে তুলে ধরা:

High Light

বিশেষভাবে তুলে ধরা:

১০কেভি স্কয়ার ওয়েভ ফল্ট ডিটেকশন

এক-বোতাম পিনপয়েন্ট উইথস্ট্যান্ড টেস্টিং

ফ্রিকোয়েন্সি অ্যাডজাস্টেবল কেবল ফল্ট লোকেটর

Trading Information

ন্যূনতম চাহিদার পরিমাণ:

১টি ইউনিট

মূল্য:

আলোচনাযোগ্য

প্যাকেজিং বিবরণ:

কাঠের বাক্স

ডেলিভারি সময়:

5-8 কাজের দিন

পরিশোধের শর্ত:

টি/টি

যোগানের ক্ষমতা:

2000 ইউনিট/বছর

পণ্যের বর্ণনা

কেবল শীথ ফল্ট লোকেটর XHHD523L 10kV স্কয়ার ওয়েভ আউটপুট দ্রুত নির্ভুল HV কেবল ফল্ট সনাক্তকরণের জন্য-XHHD523L

পণ্যের সংক্ষিপ্ত বিবরণ

XHHD523L কেবল শীথ ফল্ট লোকেটরএকটি পেশাদার-গ্রেডের যন্ত্র যা উচ্চ-ভোল্টেজ পাওয়ার কেবলের বাইরের শীথের দ্রুত এবং নির্ভুল ফল্ট সনাক্তকরণের জন্য ডিজাইন করা হয়েছে। 10kV স্কয়ার ওয়েভ আউটপুট ভোল্টেজ এবং সর্বোচ্চ 200mA আউটপুট কারেন্ট সহ, এই ডিভাইসটি কেবলের বাইরের শীথ সহ্য ভোল্টেজ পরীক্ষার জন্য চীনা জাতীয় মান GB50150-2006 সম্পূর্ণরূপে মেনে চলে, যার মধ্যে হস্তান্তর পরীক্ষা এবং ক্রস-ইন্টারকানেক্ট সিস্টেমের জন্য প্রতিরোধমূলক পরীক্ষা অন্তর্ভুক্ত রয়েছে।শহুরে নেটওয়ার্ক রূপান্তর প্রকল্পগুলির ব্যাপক স্থাপনার সাথে, অনেক পাওয়ার সাপ্লাই ব্যুরো, নির্মাণ পক্ষ এবং ডিজাইন ইউনিটগুলি 110kV XLPE কেবলগুলির সাথে প্রকল্পের কঠোর সময়সীমার মধ্যে সম্মুখীন হচ্ছে। XHHD523L এই চ্যালেঞ্জগুলি মোকাবেলা করার জন্য বিশেষভাবে তৈরি করা হয়েছে, যা কেবল শীথ ত্রুটিগুলি সনাক্ত করতে এবং উচ্চ-ঘনত্বের পলিথিন (HDPE) এবং পলিভিনাইল ক্লোরাইড (PVC) কেবলের বাইরের শীথের উপর ডিসি সহ্য ভোল্টেজ পরীক্ষা সম্পাদনের জন্য একটি নির্ভরযোগ্য সমাধান সরবরাহ করে।

প্রযুক্তিগত স্পেসিফিকেশন

মডেল নম্বর

XHHD523L

পণ্যের প্রকার

HV কেবল শীথ ফল্ট পিনপয়েন্ট লোকেটর

আউটপুট ভোল্টেজ

0~10kV (স্কয়ার ওয়েভ)

আউটপুট কারেন্ট

সর্বোচ্চ 200mA

আউটপুট ক্ষমতা

2kVA

ফ্রিকোয়েন্সি অ্যাডজাস্ট

সর্বনিম্ন 0.4Hz, সর্বোচ্চ 1Hz (রেঞ্জ অ্যাডজাস্টেবল)

পাওয়ার সাপ্লাই

220V (±10%), 50Hz (±5%)

নির্ভুলতা

±0.01% ~ ±0.03%

ডিসপ্লে

ডিজিটাল ডিসপ্লে

উপাদান

অ্যালুমিনিয়াম অ্যালয়

অপারেটিং তাপমাত্রা

-20°C ~ 60°C

সার্টিফিকেশন

CE, ISO

ব্র্যান্ড

XZH TEST

উৎপত্তি

চীন

প্রয়োগের পটভূমি

বেশিরভাগ আধুনিক কেবলের বাইরের শীথ HDPE শীথ উপাদান থেকে তৈরি করা হয়, যা কয়েক দশ মাইক্রোঅ্যাম্পিয়ার পর্যন্ত লিকেজ কারেন্ট সহ ফ্যাক্টরি ডিসি 25kV/5min সহ্য ভোল্টেজ পরীক্ষা পাস করে। তবে, কেবল স্থাপনের পরে প্রায়শই ত্রুটি দেখা দেয়, যেমন মাটি ভরাট এবং আচ্ছাদন অপারেশনের সময় বাহ্যিক শক্তি দ্বারা ক্ষতি। স্থাপনার পরের ত্রুটিগুলির মধ্যে সাধারণত উইপোকার ক্ষতি, গ্রাউন্ডিং বাক্সে জল প্রবেশ, মূল ত্রুটিগুলির অবনতি এবং গ্রাউন্ডিং তারের বিভাজন পয়েন্টগুলিতে আর্দ্রতা প্রবেশ যা অন্তরক প্রতিরোধ ক্ষমতা হ্রাস করে। কিছু ত্রুটি গভীর কবরস্থ হওয়ার কারণে বা জটিল পারিপার্শ্বিক অবস্থার কারণে বছরের পর বছর ধরে অমীমাংসিত থাকে, যা উল্লেখযোগ্য অপারেশনাল সুরক্ষা ঝুঁকি তৈরি করে।

XHHD523L এর 10kV আউটপুট ভোল্টেজ কেবলের বাইরের শীথ পরীক্ষার জন্য GB50150-2006 স্ট্যান্ডার্ডের প্রয়োজনীয়তা সম্পূর্ণরূপে পূরণ করে। এটি 10kV-500kV একক-কোর এবং তিন-কোর উচ্চ-ভোল্টেজ এবং অতি-উচ্চ-ভোল্টেজ কেবলের বাইরের শীথের লুকানো ত্রুটিগুলি, যার মধ্যে গ্রাউন্ড ফল্ট এবং বড় লিকেজ কারেন্ট পরিস্থিতি দ্রুত এবং নির্ভুলভাবে সনাক্ত করতে সক্ষম করে। উপরন্তু, এটি HDPE এবং PVC কেবলের বাইরের শীথের উপর 5kV-10kV ডিসি 1-মিনিট সহ্য ভোল্টেজ পরীক্ষা সম্পাদন করে, যা 10kV-500kV অপারেটিং ইউনিট, অতি-উচ্চ-ভোল্টেজ কেবল ইঞ্জিনিয়ারিং কোম্পানি এবং বিভিন্ন পাওয়ার ট্রান্সমিশন এবং ট্রান্সফরমেশন ইঞ্জিনিয়ারিং এন্টারপ্রাইজের কেবল রক্ষণাবেক্ষণ বিভাগের জন্য একটি অপরিহার্য যন্ত্র তৈরি করে।

মূল বৈশিষ্ট্য

বহুমুখী পরীক্ষার দৃশ্যের জন্য 0 থেকে 10kV পর্যন্ত আউটপুট ভোল্টেজ অবিচ্ছিন্নভাবে সামঞ্জস্যযোগ্য

সম্পূর্ণ রেঞ্জ কনফিগারযোগ্যতা সহ 0.4Hz থেকে 1Hz পর্যন্ত আউটপুট ফ্রিকোয়েন্সি সামঞ্জস্যযোগ্য
অন্তর্নির্মিত ওভার-কারেন্ট সুরক্ষা অপারেটর এবং সরঞ্জামের নিরাপত্তা নিশ্চিত করে
নির্বিঘ্ন কর্মপ্রবাহের জন্য পিন-পয়েন্টিং মোড এবং সহ্য ভোল্টেজ পরীক্ষার মোডের মধ্যে এক-বোতাম স্যুইচিং
বিভিন্ন ফিল্ড পরিস্থিতিতে সর্বোত্তম সংকেত সনাক্তকরণের জন্য রিসিভার সংবেদনশীলতা সম্পূর্ণরূপে সামঞ্জস্যযোগ্য
বিভিন্ন কেবল বৈশিষ্ট্য এবং কবরস্থ অবস্থার সাথে মেলে সংকেত ফ্রিকোয়েন্সি সামঞ্জস্যযোগ্য
নিরাপদ উচ্চ-ভোল্টেজ অপারেশনের জন্য সমন্বিত শূন্য সুরক্ষা
শূন্য অন্ধ এলাকা পরীক্ষা কেবল দৈর্ঘ্যের সমস্ত অংশ জুড়ে সম্পূর্ণ কভারেজ নিশ্চিত করে, যার মধ্যে নিকট-প্রান্তের ত্রুটিগুলিও অন্তর্ভুক্ত

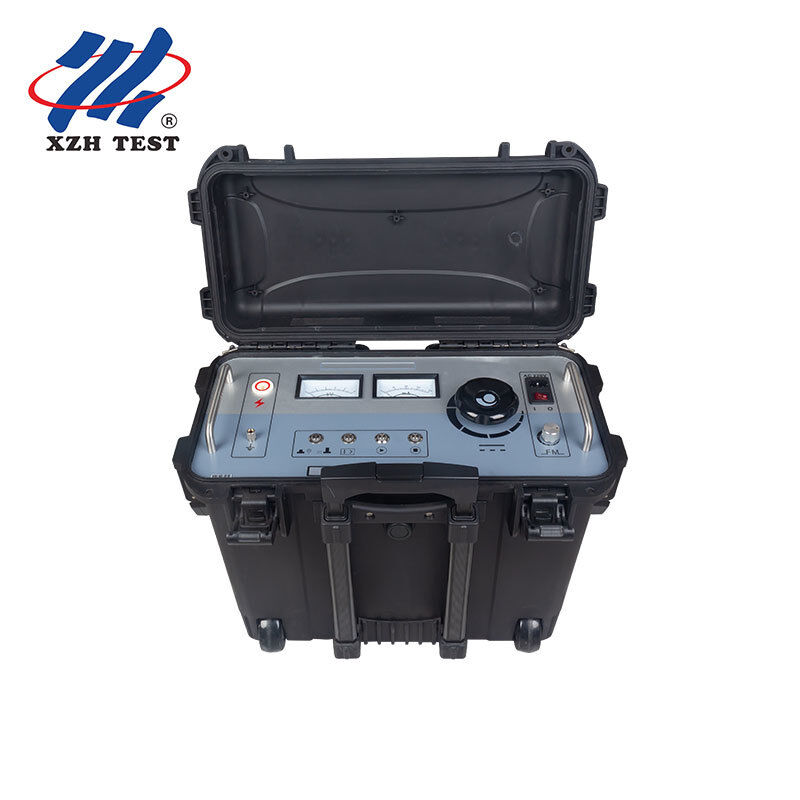

পণ্যের ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: XHHD523L কোন ভোল্টেজ স্তরের কেবল পরীক্ষা করতে পারে?

XHHD523L 10kV থেকে 500kV একক-কোর এবং তিন-কোর উচ্চ-ভোল্টেজ এবং অতি-উচ্চ-ভোল্টেজ কেবলের বাইরের শীথ পরীক্ষার জন্য ডিজাইন করা হয়েছে। এটি চীনা জাতীয় মান GB50150-2006 সম্পূর্ণরূপে মেনে চলে এবং ক্রস-ইন্টারকানেক্ট কেবল সিস্টেমের জন্য হস্তান্তর পরীক্ষা এবং প্রতিরোধমূলক পরীক্ষা উভয়ই সম্পাদন করতে পারে।

প্রশ্ন ২: এই ডিভাইসটি কোন ধরণের কেবল শীথ ত্রুটি সনাক্ত করতে পারে?

XHHD523L বিভিন্ন ধরণের কেবলের বাইরের শীথ ত্রুটি সনাক্ত করতে পারে যার মধ্যে রয়েছে: কেবল স্থাপন এবং মাটি ভরাটের সময় বাহ্যিক শক্তি দ্বারা ক্ষতি; HDPE শীথের উইপোকার ক্ষতি; গ্রাউন্ডিং বাক্সে জল প্রবেশ; পূর্ব-বিদ্যমান উত্পাদন ত্রুটিগুলির অবনতি; গ্রাউন্ডিং তারের বিভাজন পয়েন্টগুলিতে অন্তরক প্রতিরোধ ক্ষমতা হ্রাসকারী আর্দ্রতা প্রবেশ; এবং ক্রস-ইন্টারকানেক্ট সিস্টেমে বড় লিকেজ কারেন্ট সহ গ্রাউন্ড ফল্ট।

প্রশ্ন ৩: এক-বোতাম স্যুইচিং ফাংশন কিভাবে কাজ করে?

XHHD523L পিন-পয়েন্টিং মোড এবং ডিসি সহ্য ভোল্টেজ পরীক্ষার মোডের মধ্যে একটি ডেডিকেটেড এক-বোতাম টগল বৈশিষ্ট্যযুক্ত। পিন-পয়েন্টিং মোডে, স্কয়ার ওয়েভ আউটপুট স্টেপ ভোল্টেজ পদ্ধতি ব্যবহার করে নির্ভুল ফল্ট সনাক্তকরণ সক্ষম করে। সহ্য পরীক্ষা মোডে, এটি HDPE এবং PVC কেবলের বাইরের শীথের উপর স্ট্যান্ডার্ড 1-মিনিট সহ্য ভোল্টেজ পরীক্ষা সম্পাদনের জন্য 10kV পর্যন্ত একটি নিয়ন্ত্রিত ডিসি ভোল্টেজ সরবরাহ করে, যা পৃথক যন্ত্রগুলির মধ্যে স্যুইচ করার প্রয়োজনীয়তা দূর করে।

প্রশ্ন ৪: ফ্রিকোয়েন্সি অ্যাডজাস্টেবল বৈশিষ্ট্যের তাৎপর্য কী?

সামঞ্জস্যযোগ্য আউটপুট ফ্রিকোয়েন্সি (0.4Hz থেকে 1Hz) অপারেটরদের বিভিন্ন কেবল প্রকার, কবরস্থ গভীরতা এবং মাটির অবস্থার জন্য স্কয়ার ওয়েভ সংকেত অপ্টিমাইজ করার অনুমতি দেয়। নিম্ন ফ্রিকোয়েন্সিগুলি গভীরতর প্রবেশ করে এবং গভীর কবরস্থ কেবলগুলির জন্য বেশি উপযুক্ত, যখন উচ্চ ফ্রিকোয়েন্সিগুলি অগভীর কেবল ফল্ট সনাক্তকরণের জন্য দ্রুত প্রতিক্রিয়া সরবরাহ করে। এই নমনীয়তা বিভিন্ন ফিল্ড পরিবেশে সনাক্তকরণের নির্ভুলতা উল্লেখযোগ্যভাবে উন্নত করে।

প্রশ্ন ৫: XHHD523L এর পজিশনিং নির্ভুলতা কত?

XHHD523L কেবলের দৈর্ঘ্যের ±0.01% থেকে ±0.03% পর্যন্ত পজিশনিং নির্ভুলতা অর্জন করে। এই উচ্চ-নির্ভুল পরিমাপ ডিজিটাল ডিসপ্লে সিস্টেম এবং স্কয়ার ওয়েভ স্টেপ ভোল্টেজ পদ্ধতি দ্বারা সক্ষম হয়, যা ঐতিহ্যবাহী ওয়েভ রিফ্লেকশন পদ্ধতির সাথে যুক্ত অন্ধ অঞ্চলগুলি দূর করে। ডিভাইসটি কেবলের প্রান্তের কাছাকাছি এবং ছোট কেবল বিভাগে ত্রুটিগুলির জন্যও সম্পূর্ণ নির্ভুলতা বজায় রাখে।

প্রশ্ন ৬: XHHD523L কি কঠোর পরিবেশে ফিল্ড ব্যবহারের জন্য উপযুক্ত?

হ্যাঁ। XHHD523L স্থায়িত্ব এবং তাপ অপচয়ের জন্য অ্যালুমিনিয়াম অ্যালয় হাউজিং দিয়ে তৈরি করা হয়েছে, এবং -20°C থেকে 60°C পর্যন্ত বিস্তৃত তাপমাত্রা পরিসরে নির্ভরযোগ্যভাবে কাজ করে। 2kVA আউটপুট ক্ষমতা এবং 220V স্ট্যান্ডার্ড পাওয়ার ইনপুট এটিকে সাবস্টেশন, কেবল ট্রেঞ্চ এবং দূরবর্তী ইনস্টলেশন সাইটগুলিতে ফিল্ড স্থাপনার জন্য উপযুক্ত করে তোলে। রিসিভার সংবেদনশীলতা সামঞ্জস্য আরও বিভিন্ন ফিল্ড সংকেত অবস্থার জন্য ক্ষতিপূরণ দেয়।

প্রশ্ন ৭: সর্বনিম্ন অর্ডারের পরিমাণ এবং সরবরাহের সময় কত?

সর্বনিম্ন অর্ডারের পরিমাণ 1 ইউনিট। স্ট্যান্ডার্ড সরবরাহের সময় 7-15 কার্যদিবস। প্রতিটি ইউনিট নিরাপদ আন্তর্জাতিক পরিবহনের জন্য একটি কাঠের বাক্সে নিরাপদে প্যাক করা হয়। বার্ষিক উৎপাদন ক্ষমতা 2,000 ইউনিট, T/T এর মাধ্যমে পেমেন্টের শর্তাবলী সহ।

XZH TEST সম্পর্কে

XZH TEST হল একটি পেশাদার প্রস্তুতকারক যা বিশ্বব্যাপী পাওয়ার ইউটিলিটি, বৈদ্যুতিক ঠিকাদার এবং শিল্প গ্রাহকদের জন্য কেবল ফল্ট সনাক্তকরণ এবং ডায়াগনস্টিক সমাধানের উপর বিশেষীকরণ করে। উচ্চ-ভোল্টেজ ব্রিজ পদ্ধতি, TDR বিশ্লেষণ, স্কয়ার ওয়েভ স্টেপ ভোল্টেজ প্রযুক্তি এবং বুদ্ধিমান ফল্ট সনাক্তকরণ সিস্টেম সহ উন্নত প্রযুক্তি সহ, XZH TEST নির্ভরযোগ্য সরঞ্জাম সরবরাহ করে যা প্রকৌশলীদের কেবল ফল্টগুলি দ্রুত সনাক্ত করতে এবং পাওয়ার নেটওয়ার্কের নির্ভরযোগ্যতা উন্নত করতে সহায়তা করে।

আপনার কেবল রক্ষণাবেক্ষণের প্রয়োজনীয়তা অনুসারে একটি কাস্টমাইজড সমাধানের জন্য আজই আমাদের সাথে যোগাযোগ করুন।
