পোর্টেবল হাই ভোল্টেজ সার্জ জেনারেটর 0-32kV 2048J 35kV কেবল ফল্ট ডিটেকশন ডিসি উইস্টস্ট টেস্টিং | XHHV535-4Z

XHHV535-4Z পোর্টেবল উচ্চ ভোল্টেজ সার্জ জেনারেটর

সম্মতি এবং সার্টিফিকেশন

XHHV535-4Z হাই ভোল্টেজ সার্জ জেনারেটরটি সম্পূর্ণ সম্মতিতে ডিজাইন এবং তৈরি করা হয়েছেDL/T846-2016(উচ্চ ভোল্টেজ পরীক্ষার সরঞ্জামের জন্য সাধারণ প্রযুক্তিগত শর্ত) এবংDL/T474-2017(ক্ষেত্র নিরোধক পরীক্ষা বাস্তবায়নের জন্য নির্দেশিকা) সিই এবং আইএসও স্ট্যান্ডার্ডে প্রত্যয়িত, এই যন্ত্রটি শিল্প পাওয়ার তারের পরীক্ষার অ্যাপ্লিকেশনগুলির কঠোর প্রয়োজনীয়তা পূরণ করে।

আবেদনের সুযোগ

ইমপালস ডিসচার্জ টেস্টিং এর জন্য ইঞ্জিনিয়ারড এবং ডিসি রেটিং পাওয়ার ক্যাবলে ভোল্টেজ টেস্টিং সহ্য করে35kV এবং নীচে, XHHV535-4Z একটি DC উচ্চ ভোল্টেজ উৎস, শক্তি সঞ্চয় ক্যাপাসিটর, এবং একটি একক পোর্টেবল ইউনিটে ডিসচার্জ বল গ্যাপকে একীভূত করে। এই ইন্টিগ্রেশনটি প্রথাগত পরীক্ষা কনফিগারেশনগুলিকে প্রতিস্থাপন করে যার জন্য আলাদা টেস্ট ট্রান্সফরমার, কন্ট্রোল বক্স এবং পালস এনার্জি স্টোরেজ ক্যাপাসিটর প্রয়োজন — সাইটের সরঞ্জামের পদচিহ্ন এবং সেটআপ জটিলতা উল্লেখযোগ্যভাবে হ্রাস করে।

মূল সুবিধা

• ক্লাস 1.5 পরিমাপের নির্ভুলতা:ডুয়াল পয়েন্টার ডিসপ্লে (কারেন্ট এবং ভোল্টেজ) সহ হাই-ভোল্টেজ সাইড ভোল্টেজ মিটারিং ডিসি প্রতিরোধ এবং ইমপালস ডিসচার্জ অপারেশন উভয়ের সময় রিয়েল-টাইম, উচ্চ-নির্ভুলতা রিডিং প্রদান করে।
• 2048J সর্বোচ্চ স্রাব শক্তি:4μF বিল্ট-ইন ক্যাপাসিটর 32kV এ 2048J পর্যন্ত সামঞ্জস্যপূর্ণ ইমপালস শক্তি সরবরাহ করে, উচ্চ-প্রতিরোধের তারের ত্রুটিগুলির নির্ভরযোগ্য ভাঙ্গন নিশ্চিত করে।
• ডুয়াল-মোড অপারেশন:তারের নিরোধক মূল্যায়নের জন্য ডিসি সহ্য ভোল্টেজ পরীক্ষা এবং ফল্ট প্রাক-অবস্থান এবং পিনপয়েন্টিংয়ের জন্য ইমপালস ডিসচার্জ মোডকে সমর্থন করে — একটি একক যন্ত্রে দুটি অপরিহার্য ফাংশন।
• আল্ট্রা-লাইটওয়েট পোর্টেবল ডিজাইন:430*345*550mm এর কমপ্যাক্ট মাত্রা সহ ≤35kg এ, XHHV535-4Z হল তার ক্লাসের সবচেয়ে হালকা পোর্টেবল ডিসি ইমপালস হাই ভোল্টেজ সরঞ্জাম, যা একক-অপারেটর পরিবহন এবং দ্রুত ফিল্ড ডিপ্লয়মেন্ট সক্ষম করে।
• জিরো-স্টার্ট সেফটি ইন্টারলক:উচ্চ ভোল্টেজ শুরু করার আগে ভোল্টেজ সামঞ্জস্য অবশ্যই শূন্যে ফিরে আসতে হবে, স্টার্টআপে দুর্ঘটনাজনিত উচ্চ-ভোল্টেজ আউটপুটের ঝুঁকি দূর করে।
• ব্যাপক সুরক্ষা স্যুট:ইন্টিগ্রেটেড ওভারকারেন্ট সুরক্ষা (12A থ্রেশহোল্ড, কম-ভোল্টেজের দিকে 8s বিলম্ব), অতিরিক্ত তাপমাত্রা সুরক্ষা (65 ডিগ্রি সেলসিয়াস), এবং ওভারভোল্টেজ সুরক্ষা প্রতিকূল ক্ষেত্রের পরিস্থিতিতে নিরাপদ অপারেশন নিশ্চিত করে।
• শর্ট সার্কিট স্থিতিস্থাপক:উচ্চ ভোল্টেজের আউটপুট মাটিতে শর্ট সার্কিট করার সময়ও স্বাভাবিকভাবে কাজ করার জন্য ডিজাইন করা হয়েছে, ফিল্ড টেস্টিংয়ের সময় শক্ত ফল্ট সহনশীলতা প্রদান করে।
• ম্যানুয়াল স্রাব ক্ষমতা:ডেডিকেটেড ডিসচার্জ বোতামটি ক্যাপাসিটর ভোল্টেজের রিয়েল-টাইম ভোল্টমিটার ইঙ্গিত সহ পরীক্ষার পরে অবশিষ্ট ক্যাপাসিটর শক্তির নিয়ন্ত্রিত অপচয়ের অনুমতি দেয়।

প্রযুক্তিগত বিশেষ উল্লেখ

অপারেটিং মোড

ডিসি প্রতিরোধ ভোল্টেজ মোড:নিয়ন্ত্রিত 0-32kV ডিসি ভোল্টেজ তারের অন্তরণ সহ্য করার পরীক্ষার জন্য প্রয়োগ করে। ভোল্টেজ অ্যাডজাস্টমেন্ট নব রিয়েল-টাইম ভোল্টমিটার এবং অ্যামিটার ইঙ্গিত সহ মসৃণ র‌্যাম্পিং প্রদান করে। মাঝারি-ভোল্টেজ পাওয়ার তারের উপর নিয়মিত নিরোধক মূল্যায়ন এবং কমিশনিং পরীক্ষার জন্য উপযুক্ত।

ইমপালস ডিসচার্জ মোড:একটি TDR কেবল ফল্ট লোকেটার এবং অ্যাকোস্টিক-ম্যাগনেটিক পিনপয়েন্টারের সাথে ব্যবহার করা হলে তারের ত্রুটি প্রাক-অবস্থান এবং পিনপয়েন্টিংয়ের জন্য পর্যায়ক্রমিক উচ্চ-শক্তি প্রবণতা তৈরি করে। ডিসচার্জ ব্যবধান ফ্রন্ট-প্যানেল টাইম রিলে এর মাধ্যমে সামঞ্জস্যযোগ্য, বিভিন্ন তারের দৈর্ঘ্য এবং ত্রুটি বৈশিষ্ট্যগুলির জন্য অপ্টিমাইজেশনের অনুমতি দেয়।

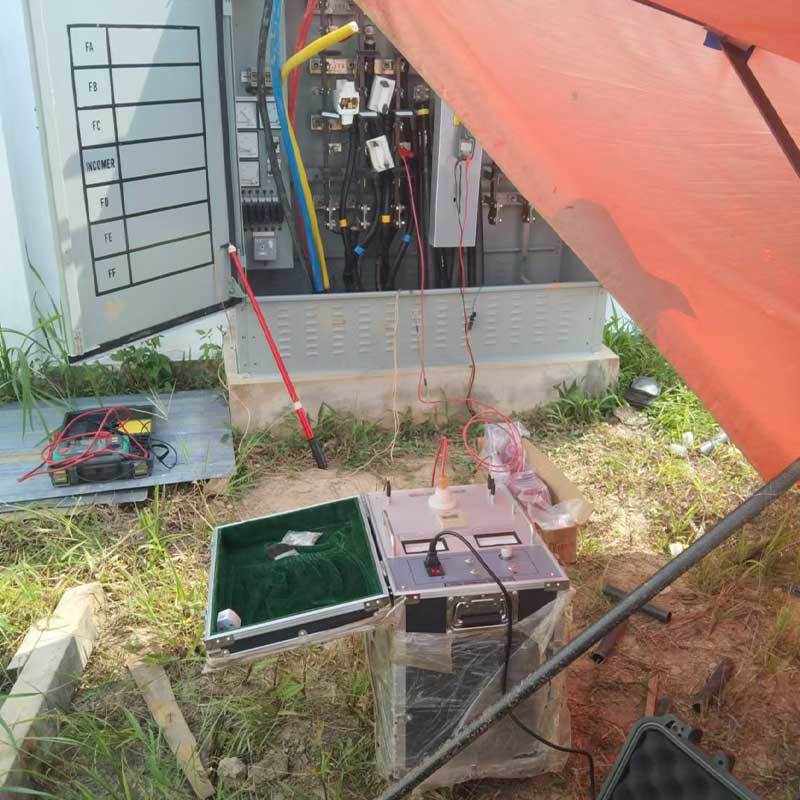

সাধারণ সিস্টেম কনফিগারেশন

নিরাপত্তা এবং নির্ভরযোগ্যতা

সমস্ত উচ্চ-ভোল্টেজ টার্মিনালগুলি নিবেদিত গ্রাউন্ডিং পয়েন্টগুলিকে অন্তর্ভুক্ত করে। জিরো-স্টার্ট ইন্টারলকের জন্য উচ্চ-ভোল্টেজ আউটপুট শুরু করার আগে ভোল্টেজ সামঞ্জস্যের গাঁটকে শূন্যে ফিরিয়ে দেওয়া প্রয়োজন। স্টপ বোতাম স্বয়ংক্রিয় অভ্যন্তরীণ ক্যাপাসিটর স্রাবের সাথে অবিলম্বে উচ্চ-ভোল্টেজ কাটঅফ প্রদান করে। একটি ডেডিকেটেড ম্যানুয়াল ডিসচার্জ বোতাম নিয়ন্ত্রিত অবশিষ্ট শক্তি অপসারণ সক্ষম করে, সম্পূর্ণ স্রাব প্রক্রিয়া জুড়ে ক্যাপাসিটরের ভোল্টেজের রিয়েল-টাইম ভোল্টমিটার পর্যবেক্ষণ সহ।

প্রযুক্তিগত পরামর্শ, পণ্যের স্পেসিফিকেশন, বা একটি বাণিজ্যিক উদ্ধৃতি জন্য, আমাদের প্রকৌশল দলের সাথে যোগাযোগ করুন.
