XHHV512-12L

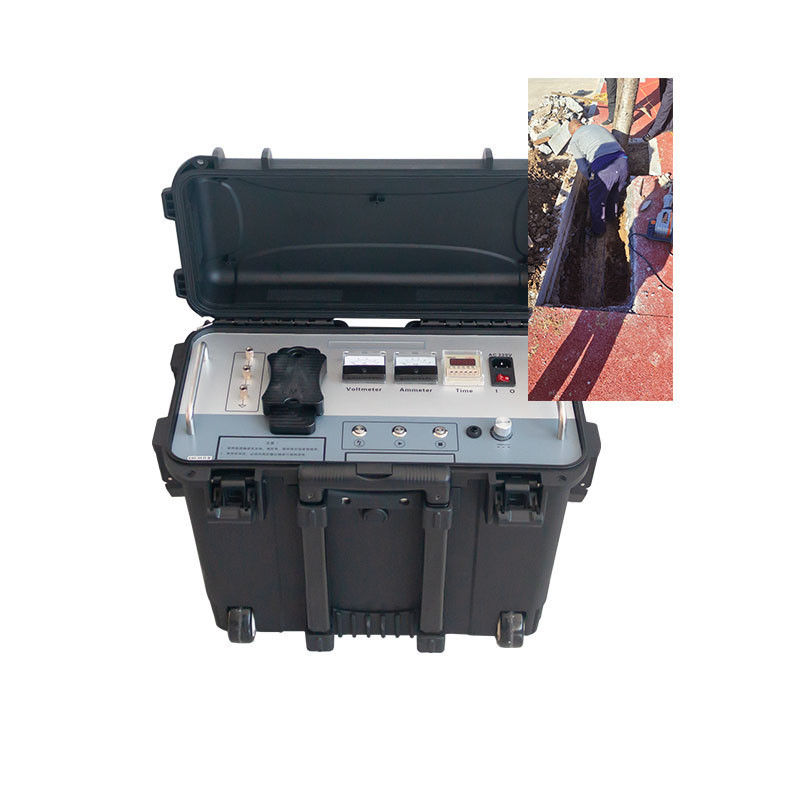

XHHV512-12Lনিম্ন ভোল্টেজ পালস জেনারেটরএকটি টাই-রড বহনযোগ্য সমন্বিত ডিভাইস, যা প্রধানত নিম্ন-ভোল্টেজ তারের ফল্ট পরীক্ষার সময় শক ডিসচার্জের জন্য ব্যবহৃত হয়। পালস জেনারেটর মানবিক ডিজাইন অপারেশন মোড, উচ্চ-নির্ভুলতা ডেডিকেটেড উচ্চ-ভোল্টেজ ইলেকট্রনিক উপাদান এবং উচ্চ-ফ্রিকোয়েন্সি উচ্চ-ভোল্টেজ প্রযুক্তি গ্রহণ করে, যা পরিচালনা করা সহজ, ওজনে হালকা এবং বহন করা সহজ।
এটি শক্তি সঞ্চয় ক্যাপাসিটর, ডিসি উচ্চ ভোল্টেজ উৎস এবং ডিসচার্জ বল গ্যাপকে একত্রিত করে। এই সরঞ্জামের অপারেশন নিরাপদ এবং নির্ভরযোগ্য, অতিরিক্ত কারেন্ট, ওভারভোল্টেজ এবং অতিরিক্ত গরম হওয়ার স্বয়ংক্রিয় সুরক্ষা ফাংশন সহ, এটি সত্যিই প্রভাব দ্বারা ক্ষতিগ্রস্ত না হওয়ার প্রভাব অর্জন করতে পারে এবং এটি গ্রাউন্ডের সাথে উচ্চ ভোল্টেজের সাথে স্বাভাবিকভাবে কাজ করতে পারে।
XHHV512-12L নিম্ন ভোল্টেজ পালস জেনারেটর একটি টাইম রিলে দিয়ে সজ্জিত, এবং ডিসচার্জের সময় ব্যবধান 0-100 সেকেন্ডের মধ্যে ইচ্ছামত সেট করা যেতে পারে। কাজ করার সময়, উচ্চ-ভোল্টেজ পালস আউটপুট অভিন্ন এবং নিয়ন্ত্রণযোগ্য, উচ্চ-ভোল্টেজ সাইড ভোল্টেজ পরিমাপ, ফলাফলকে রিয়েল-টাইম এবং নির্ভুল করে তোলে। অনন্য উচ্চ-ভোল্টেজ পরিমাপ ডিজাইন, স্টপ অবস্থায়, ভোল্টমিটার রিয়েল টাইমে ক্যাপাসিটরের ভোল্টেজ নির্দেশ করতে পারে। ব্যবহারকারী ডিসচার্জ করার সময় অবশিষ্ট ভোল্টেজ পর্যবেক্ষণ করতে পারে, যতক্ষণ না ভোল্টেজের মান শূন্যে ফিরে আসে এবং অবশেষে ডিসচার্জকে আরও পুঙ্খানুপুঙ্খ করে তোলে।
★ অতিরিক্ত কারেন্ট, ওভার-ভোল্টেজ, অতিরিক্ত গরম স্বয়ংক্রিয় সুরক্ষা ফাংশন সহ;
★ ডিসি সহ্য ভোল্টেজ, প্রভাব স্রাব ফাংশন সহ;
★ অভিন্ন এবং নিয়ন্ত্রণযোগ্য উচ্চ-ভোল্টেজ পালস আউটপুট;
★ সুপার শর্ট-সার্কিট সুরক্ষা ফাংশন, যা উচ্চ-ভোল্টেজ আউটপুটকে সরাসরি গ্রাউন্ডের সাথে শর্ট-সার্কিট করতে পারে;
★ এতে কারেন্ট এবং ভোল্টেজের জন্য ডুয়াল 2.5-লেভেল পয়েন্টার মিটার ডিসপ্লে রয়েছে, যা স্বজ্ঞাত এবং পরিষ্কার, এবং প্রভাব ডিসচার্জ প্রক্রিয়া এক নজরে পরিষ্কার;
★ উচ্চ-ভোল্টেজ সাইড ভোল্টেজ পরিমাপ, রিয়েল-টাইম এবং নির্ভুল;
★ শূন্য স্টার্ট সুরক্ষা সহ, এবং পটেনশিওমিটার শূন্য আউটপুট ফাংশন, নিরাপদ এবং নির্ভরযোগ্য;
★ অনন্য উচ্চ-ভোল্টেজ পরিমাপ ডিজাইন, বন্ধ অবস্থায়, ভোল্টমিটার রিয়েল টাইমে ক্যাপাসিটরের ভোল্টেজ নির্দেশ করতে পারে;
★ স্রাবের সময় একটি উপযুক্ত ব্যবধানে ইচ্ছামত সেট করা যেতে পারে;
★ জরুরী স্টপ ফাংশন সহ, জরুরী অবস্থায়, জরুরিভাবে উচ্চ ভোল্টেজ আউটপুট বন্ধ করুন।
| XHHV512-12L |
ডিসি সহ্য ভোল্টেজ পরীক্ষা ফাংশন সহ বহনযোগ্য 12kV উচ্চ ভোল্টেজ সার্জ জেনারেটর |
| প্রভাব উচ্চ ভোল্টেজ: |
0~12kV নিয়মিত |
| উচ্চ ভোল্টেজ আংশিক চাপ |
ভোল্টেজ নির্ভুলতা 2.5 |
| অন্তর্নির্মিত ক্যাপাসিটর |
12μF |
| ডিসচার্জ পাওয়ার |
0-864J |
| আউটপুট ভোল্টেজ পোলারিটি |
নেতিবাচক পোলারিটি |
| প্রভাব শক্তি |
250W@peak |
| ওভারকারেন্ট সুরক্ষা |
8mA (3 সেকেন্ডের বেশি) |
| ওয়ার্কিং পাওয়ার |
AC 220V ± 10%, 50Hz ± 2Hz(60Hz) |
| আউটপুট ভোল্টেজ পোলারিটি |
নেতিবাচক পোলারিটি |
| ওভার তাপমাত্রা সুরক্ষা |
65ºC |
| ওজন |
<30kg |
| আবাসিক তাপমাত্রা |
-20~+60ºC |
| আয়তন |
540L×300W×450H মিমি |
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
প্যানেল ফাংশন বর্ণনা
1. নিরাপত্তা গ্রাউন্ড: যন্ত্রের শেলের গ্রাউন্ড নির্ভরযোগ্যভাবে গ্রাউন্ডের সাথে সংযুক্ত থাকতে হবে যাতে যন্ত্রের শেল বিদ্যুতায়িত হওয়া বা মানুষ আহত হওয়া থেকে রক্ষা করা যায়।
2. উচ্চ-ভোল্টেজ গ্রাউন্ড: উচ্চ-ভোল্টেজ লেক এবং স্রাব রোধ করতে এটিকে উচ্চ-ভোল্টেজ টেলও বলা হয়, এটি নির্ভরযোগ্যভাবে গ্রাউন্ড করা আবশ্যক। দুর্বল সংযোগের ফলে ভোল্টেজ বৃদ্ধি করতে ব্যর্থতা, যন্ত্রের অভ্যন্তরীণ উপাদানগুলির উচ্চ-ভোল্টেজ ভাঙ্গন ক্ষতি এবং যন্ত্রের অভ্যন্তরীণ ফুটো বা স্রাবের কারণে নিরাপত্তা দুর্ঘটনা হতে পারে।
3. নমুনা স্থান: পালস শক্তি সঞ্চয় ক্যাপাসিটরের নেতিবাচক টার্মিনালের একটি উচ্চ ভোল্টেজ রয়েছে এবং এটি নির্ভরযোগ্যভাবে গ্রাউন্ড করা আবশ্যক। তারের ফল্ট পরীক্ষকের উচ্চ-ভোল্টেজ ফ্ল্যাশওভার অবস্থায় তরঙ্গরূপের নমুনা নেওয়ার সময় এটি নমুনা করার জন্য ব্যবহৃত হয়। (উচ্চ-ভোল্টেজ ফ্ল্যাশওভার ছাড়াই নমুনা এখনও নির্ভরযোগ্য গ্রাউন্ডিং প্রয়োজন)।
4. ডিসচার্জ বোতাম: বল গ্যাপের সাথে যোগাযোগ করতে এই বোতাম টিপুন এবং ম্যানুয়ালি ডিসচার্জ করুন। (প্রতিটি কী প্রেসের সময়কাল 1s অতিক্রম করতে পারে না)।
5.উচ্চ-ভোল্টেজ স্টার্ট বোতাম: যখন স্টার্ট বোতামের আলো জ্বলে, এর মানে হল যে ভোল্টেজ আউটপুট শূন্য অবস্থায় আছে। যখন আলো জ্বলে, স্টার্ট বোতামটি বৈধ। পাওয়ার সুইচ চালু করার পরে যদি স্টার্ট বোতামের আলো না জ্বলে, তাহলে ভোল্টেজ অ্যাডজাস্টমেন্ট নবটি ঘড়ির কাঁটার বিপরীত দিকে ঘোরান যতক্ষণ না আলো জ্বলে। যখন স্টার্ট বোতামের আলো জ্বলে, তখন ডিভাইসটি শুরু করতে এবং উচ্চ ভোল্টেজ আউটপুট তৈরি করতে এই বোতাম টিপুন।
6. উচ্চ-ভোল্টেজ স্টপ বোতাম: পরীক্ষা সম্পন্ন হলে বা অস্বাভাবিকতা দেখা দিলে, উচ্চ-ভোল্টেজ আউটপুট বন্ধ করতে এই বোতাম টিপুন, উচ্চ-ভোল্টেজ আলো নিভে যায় এবং অভ্যন্তরীণ স্রাব বল কাজ করা বন্ধ করে দেয়। যখন স্টপ বোতাম চালু থাকে, এর মানে হল উচ্চ ভোল্টেজ আউটপুট আছে, এবং যখন এটি বন্ধ থাকে, এর মানে হল কোন উচ্চ ভোল্টেজ আউটপুট নেই।
7. ওভার-কারেন্ট সুরক্ষা সুইচ: এই বোতাম টিপুন, ওভার-কারেন্ট সুরক্ষা চালু হয় এবং এই বোতামটি পপ আপ হয় এবং ওভার-কারেন্ট সুরক্ষা কাজ করে। শুধুমাত্র যখন এই বোতামটি নিচে চাপানো হয়, তখনই উচ্চ ভোল্টেজ আউটপুট হয়। ওভারকারেন্ট সুরক্ষা সক্রিয় হওয়ার পরে, এটি স্রাব করতে বন্ধ করতে হবে।
8. ভোল্টেজ সমন্বয়: ডিভাইসটি চালু করার পরে, প্রথমে নবটিকে ঘড়ির কাঁটার বিপরীত দিকে নীচে ঘোরাতে হবে, স্টার্ট বোতাম টিপুন এবং তারপরে ঘড়ির কাঁটার দিকে ঘুরিয়ে ছোট থেকে বড় পর্যন্ত আউটপুট উচ্চ ভোল্টেজ বাড়ান এবং বড় থেকে ছোট পর্যন্ত আউটপুট উচ্চ ভোল্টেজ কমাতে ঘড়ির কাঁটার বিপরীত দিকে ঘোরান।
9. পাওয়ার সুইচ: "গিয়ার 1" AC 220V পাওয়ার সাপ্লাই সুইচ চালু করে এবং "গিয়ার 0" সিস্টেম পাওয়ার বন্ধ করে।
10. ফিউজ সকেট: যেখানে AC 220V পাওয়ার সাপ্লাই সিস্টেমের ফিউজ ইনস্টল করা আছে।
11. পাওয়ার সকেট: যন্ত্রের কাজের পাওয়ার সাপ্লাই, AC 220V সংযোগ পোর্ট।
12. সময় নির্ধারণ: স্রাবের সময় ব্যবধান সেট করুন।
13. অ্যামিটার: নিম্ন ভোল্টেজ দিকের কারেন্টের ইঙ্গিত।
14. ভোল্টমিটার: উচ্চ ভোল্টেজ আউটপুট ভোল্টেজ নির্দেশক kV মিটার।
15. উচ্চ-ভোল্টেজ আউটপুট (EMP): প্রভাব ডিসচার্জ করার সময়, উচ্চ-ভোল্টেজ আউটপুট লাইনটি সংযুক্ত করুন।
16. উচ্চ ভোল্টেজ আউটপুট (ডিসি): ডিসি সহ্য ভোল্টেজ করার সময়, উচ্চ ভোল্টেজ আউটপুট লাইনটি সংযুক্ত করুন।
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
প্যাকিং তালিকা
অ্যাপ্লিকেশন-আন্ডারগ্রাউন্ড তারের ফল্ট লোকেশন, তারের সহ্য ভোল্টেজ পরীক্ষা
