পণ্যের সংক্ষিপ্ত বিবরণ

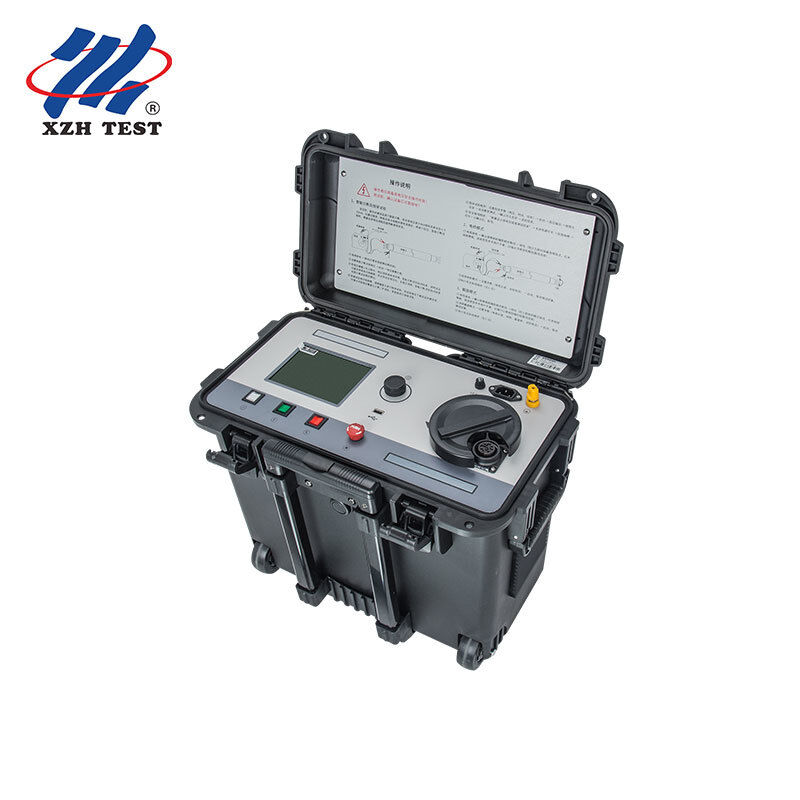

XHSC-60Q ডিজিটাল পোর্টেবল হাই ভোল্টেজ বার্ন থ্রু ব্রিজ একটি স্বতন্ত্র,ফিল্ড-ইনস্টলযোগ্য ডায়াগনস্টিক যন্ত্র যা একটি পোর্টেবল প্ল্যাটফর্মে 60kV বার্ন-থ্রু এবং 600mA বুদ্ধিমান ব্রিজ ক্ষমতা একত্রিত করে. বিশেষ উদ্দেশ্যে নির্মিতবিদ্যুৎ বিতরণ ইউটিলিটি ফিল্ড ক্রু, জরুরী ত্রুটি প্রতিক্রিয়া দল এবং স্বাধীন বৈদ্যুতিক পরীক্ষার পরিষেবা ঠিকাদার, এটি ত্রুটির স্থানে দ্রুত প্রয়োগের অনুমতি দেয় ¢ একটি সম্পূর্ণ ডায়াগনস্টিক ল্যাবরেটরির প্রয়োজন ছাড়াই উচ্চ-প্রতিরোধের তারের ত্রুটিগুলিকে সঠিকভাবে সনাক্তযোগ্য নিম্ন-প্রতিরোধের অবস্থানে রূপান্তর করে।
লক্ষ্য শ্রোতা:বিদ্যুৎ সরবরাহকারী জরুরী মেরামত দল, বিতরণ নেটওয়ার্ক রক্ষণাবেক্ষণ দল, তৃতীয় পক্ষের তারের পরীক্ষার পরিষেবা প্রদানকারী,এবং ইলেকট্রিক্যাল ইঞ্জিনিয়ারিং ঠিকাদারদের জন্য যারা একটি পোর্টেবল, অল-ইন-ওয়ান ইনস্ট্রুমেন্ট যা সার্ভিস গাড়িতে লোড করা যায় এবং কয়েক মিনিটের মধ্যে ফল্ট সাইটে কার্যকর হয়।
মূল বৈশিষ্ট্য
- ইন্টিগ্রেটেড ডুয়াল-মোড ডিজাইনঃএটি একটি একক ইউনিটে 60kV বার্ন-থ্রু (600mA) এবং বুদ্ধিমান ব্রিজ (600mA) একত্রিত করে যা একাধিক পৃথক উপকরণ পরিবহন এবং ক্ষেত্রের সাথে সংযুক্ত করার প্রয়োজনীয়তা দূর করে।
- পোর্টেবল ও রুজার্ড নির্মাণঃ30 সেমি × 46 সেমি × 50 সেমি আকারের একটি টান-স্ট্যান্ড ক্যারিয়ার কেসে প্যাকেজ করা হয়েছে। যানবাহন পরিবহন এবং রাস্তার পাশের তারের গর্ত, সাবস্টেশন ইয়ার্ড এবং নগর খনন সাইটগুলিতে দ্রুত সেটআপের জন্য ডিজাইন করা হয়েছে।
- 60kV / 600mA উচ্চ-ক্ষমতা বার্ন-থ্রোঃ৩৫ কিলোভোল্ট এবং তারের নীচে উচ্চ প্রতিরোধের ত্রুটিগুলি (দশগুলি কেওএ পর্যন্ত) কয়েক মিনিটের মধ্যে কার্বনাইজ করার জন্য পর্যাপ্ত আউটপুট, তাদের পরিমাপযোগ্য কম প্রতিরোধের অবস্থায় রূপান্তর করে।
- 600mA ইন্টেলিজেন্ট ব্রিজ:মারে লুপ প্রিন্সিপল ব্যবহার করে ±(0.2%·L+1)m নির্ভুলতা এবং 1 ̊50 এর সাথে সঠিক ত্রুটি দূরত্ব পরিমাপ প্রদান করে,000 মিটার পরীক্ষার পরিসীমা ️ সংক্ষিপ্ত সার্ভিস ক্যাবল থেকে শুরু করে দীর্ঘ বিতরণ ফিডার পর্যন্ত সবকিছু জুড়ে.
- অতিরিক্ত ফাংশনঃক্যাবল গ্যাবল ত্রুটি প্রাক-অবস্থান এবং ডিসি ভোল্টেজ পরীক্ষার প্রতিরোধ ¢ বিস্তৃত ক্ষেত্রের নির্ণয়ের জন্য বার্ন-থ্রু অ্যাপ্লিকেশনগুলির বাইরে যন্ত্রের উপযোগিতা প্রসারিত করে।
- জেনারেটর সামঞ্জস্যপূর্ণঃএটি একটি স্ট্যান্ডার্ড ২ কিলোওয়াট পোর্টেবল জেনারেটর থেকে কাজ করে, দূরবর্তী বা গ্রিড-বিচ্ছিন্ন ফল্ট সাইটগুলিতে সম্পূর্ণ কার্যকারিতা নিশ্চিত করে।
টেকনিক্যাল স্পেসিফিকেশন
| প্যারামিটার | স্পেসিফিকেশন |
|---|
| মডেল | XHSC-60Q |
| বার্ন-থ্রু ভোল্টেজ | ০ ০ ৬০ কেভি (সতত নিয়ন্ত্রিত) |
| বার্ন-থ্রু বর্তমান | সর্বোচ্চ ৬০০ এমএ |
| ব্রিজ আউটপুট ভোল্টেজ | ০ ∙ ৪ কেভি (নিরন্তর নিয়ন্ত্রিত) |
| সেতু পরীক্ষার বর্তমান | সর্বোচ্চ ৬০০ এমএ |
| প্রদর্শন | 3.5 ইঞ্চি টিএফটি রঙিন এলসিডি |
| অবস্থান সঠিকতা | ± ((0.2%·L + 1) মি |
| পরীক্ষার পরিসীমা | ১ ০৫০,০০০ মি |
| অতিরিক্ত কাজ | ক্যাবল গাদ ত্রুটি প্রাক অবস্থান, ডিসি ভোল্টেজ পরীক্ষা প্রতিরোধ |
| পাওয়ার সাপ্লাই | 220 ভি এসি ±10%, 50 হার্জ; 2 কেভিএ জেনারেটর সামঞ্জস্যপূর্ণ |
| অপারেটিং তাপমাত্রা | -১০°সি থেকে +৫৫°সি |
| মাত্রা (L × W × H) | 30 সেমি × 46 সেমি × 50 সেমি |
| ব্র্যান্ড | XZH টেস্ট |
| উৎপত্তি | সি'য়ান, শানসি, চীন |
| সার্টিফিকেশন | সিই |
অ্যাপ্লিকেশন
- ইউটিলিটি ইমার্জেন্সি রেসপন্সঃশহুরে এবং উপনগরীয় ক্যাবল ত্রুটির দ্রুত প্রবর্তন residential residential residential এবং বাণিজ্যিক গ্রাহকদের বিদ্যুৎ পুনরুদ্ধার কয়েক ঘন্টার মধ্যে পরিবর্তে দিন।
- বিতরণ নেটওয়ার্কের রক্ষণাবেক্ষণঃত্রুটিগুলি বিচ্ছিন্নতায় পরিণত হওয়ার আগে অবনতিজনক বিচ্ছিন্নতা সনাক্ত করার জন্য 10kV35kV বিতরণ ফিডার তারের রুটিন ডায়াগনস্টিক পরীক্ষা।
- তৃতীয় পক্ষের ফিল্ড টেস্টিং সেবা:স্বাধীন ঠিকাদাররা একাধিক ইউটিলিটি, পৌরসভা,এবং শিল্প ক্লায়েন্টদের জন্য যেখানে সরঞ্জামের বহনযোগ্যতা এবং দ্রুত সেটআপ সরাসরি প্রতিদিন আরও বিলযোগ্য কাজের দিকে অনুবাদ করে.
- নির্মাণ ও খনন সহায়তা:নির্মাণ ও সড়ক নির্মাণের স্থানগুলিতে কেবলের অখণ্ডতা যাচাইকরণ এবং ক্ষতির পরে ত্রুটির অবস্থান।
- সাবস্টেশন ক্যাবল ডায়গনিস্টিকস:সুইচগ্রিড, ট্রান্সফরমার এবং সাবস্টেশন কমপাউন্ডের মধ্যে বহির্গামী ফিডারগুলির মধ্যে ক্যাবল সংযোগের পরীক্ষা।
কিভাবে কাজ করে
এক্সএইচএসসি-৬০কিউ একটি দ্বি-পর্যায়ের কর্মপ্রবাহের মাধ্যমে কাজ করে। বার্ন-থ্রু মোডে, ইউনিটটি ত্রুটিযুক্ত ক্যাবলে একটি নিয়ন্ত্রিত ৬০ কেভি ডিসি ভোল্টেজ প্রয়োগ করে,ধীরে ধীরে উচ্চ প্রতিরোধের ফল্ট পয়েন্ট carbonizing পর্যন্ত তার প্রতিরোধ ক্ষমতা কয়েক ওহম ড্রপতারপর অপারেটর বুদ্ধিমান ব্রিজ মোডে স্যুইচ করে, যেখানে 600mA ব্রিজ বর্তমান পরীক্ষাগার-গ্রেড নির্ভুলতার সাথে ত্রুটির সঠিক দূরত্ব পরিমাপ করে। This single-instrument approach eliminates the logistical complexity of deploying separate burn-through and bridge devices — making it the practical choice for field crews who need to get results fast and move on to the next job.
প্যাকেজিং ও ডেলিভারি
| পয়েন্ট | বিস্তারিত |
|---|
| প্যাকেজ | অভ্যন্তরীণ ফোম মোচিং সহ শক্তিশালী কাঠের কেস |
| বিতরণ সময় | ৮ ∙ ১০ কার্যদিবস |
| সরবরাহ ক্ষমতা | প্রতি মাসে ২০০ ইউনিট |
| অর্থ প্রদানের শর্তাবলী | টি/টি |
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন ১ঃ এক্সএইচএসসি-৬০কিউ কতটুকু বহনযোগ্য? একজন টেকনিশিয়ান এটি বহন এবং পরিচালনা করতে পারেন?
এক্সএইচএসসি -60 কিউ একটি চাকাযুক্ত টান-স্ট্যান্ড বহনকারী ক্ষেত্রে প্যাক করা হয় যা 30 সেমি × 46 সেমি × 50 সেমি, প্রায় 25 কেজি। একজন একক প্রযুক্তিবিদ এটি একটি পরিষেবা যানবাহন থেকে পরীক্ষার স্থানে পরিবহন করতে পারেন।অপারেশন একটি 220V উৎস বা পোর্টেবল জেনারেটরের ইউনিট সংযোগ প্রয়োজন, পরীক্ষার ক্যানগুলি সংযুক্ত করা, এবং এক-স্পর্শ নিয়ন্ত্রণ পদ্ধতি অনুসরণ করে, রুটিন মোতায়েনের জন্য কোনও ভারী উত্তোলন সরঞ্জাম বা বহু-ব্যক্তির ক্রু প্রয়োজন হয় না।
প্রশ্ন 2: পৃথক যন্ত্রের তুলনায় এক ইউনিটে বার্ন-থ্রু এবং ব্রিজ থাকার সুবিধা কী?
ইন্টিগ্রেশন মানে লোড, পরিবহন, আনপ্যাকিং, সংযোগ এবং রক্ষণাবেক্ষণের জন্য কম সরঞ্জাম।একটি সমন্বিত ইউনিট সেটআপের সময়কে সম্ভাব্য 30 থেকে 45 মিনিট (বিভিন্ন ডিভাইসগুলির সাথে) থেকে 10 মিনিটেরও কম করে দেয়এটি বিভিন্ন নির্মাতার যন্ত্রগুলির মধ্যে সামঞ্জস্যের সমস্যাগুলিও দূর করে এবং পৃথক বার্ন-থ্রু এবং ব্রিজ সিস্টেম কেনার তুলনায় সরঞ্জাম বিনিয়োগের মোট ব্যয় হ্রাস করে।
প্রশ্ন 3: এই যন্ত্রটি কি তারের গহ্বরের ত্রুটির অবস্থান সম্পাদন করতে পারে?
হ্যাঁ. বার্ন-থ্রু এবং ব্রিজ-ভিত্তিক বিচ্ছিন্নতা ত্রুটি অবস্থান ছাড়াও, এক্সএইচএসসি -60 কিউ ক্যাবল শ্যাফট (জ্যাকেট) ত্রুটি প্রাক-অবস্থান এবং ডিসি ভোল্টেজ পরীক্ষার প্রতিরোধের সমর্থন করে।এই মাল্টি-ফাংশন ক্ষমতা এটি একটি ব্যাপক ক্ষেত্র ডায়াগনস্টিক টুল যা ইউটিলিটি ক্ষেত্রের ক্রু দ্বারা সম্মুখীন সবচেয়ে সাধারণ তারের পরীক্ষার প্রয়োজনীয়তা জুড়ে তোলে.
প্রশ্ন 4: কোন ধরণের ক্যাবল এবং ভোল্টেজ স্তরগুলি সমর্থিত?
এক্সএইচএসসি -60 কিউ 60 কেভি পর্যন্ত পাওয়ার ক্যাবলগুলির জন্য রেটযুক্ত, সমস্ত সাধারণ বিতরণ ভোল্টেজ (10 কেভি, 20 কেভি, 35 কেভি) এবং নির্বাচিত সাব-ট্রান্সমিশন ক্যাবলগুলিকে কভার করে। এটি সমস্ত বিচ্ছিন্নতার ধরণের (এক্সএলপিই, পিআইএলসি,ইপিআর), বর্মযুক্ত এবং বর্মহীন কনফিগারেশন, এবং ধারাবাহিক নির্ভুলতার সাথে 1 মিটার থেকে 50,000 মিটার পর্যন্ত তারের দৈর্ঘ্য পরীক্ষা করতে পারে।
প্রশ্ন ৫: ফিল্ড সার্ভিস টিমের জন্য কি প্রশিক্ষণ ও সহায়তা প্রদান করা হয়?
এক্সজেডএইচ টেস্ট ব্যাপক সহায়তা প্রদান করেঃ 12 মাসের ওয়ারেন্টি, ভিডিও কল / ইমেল / ফোনের মাধ্যমে দূরবর্তী প্রযুক্তিগত সহায়তা, সাইটের কমিশনিং এবং অনুরোধে অপারেটর প্রশিক্ষণ,এবং দ্রুত খুচরা যন্ত্রাংশ পাঠানো হবে ৩/৫ কার্যদিবসের মধ্যেআমরা বিস্তারিত ইংরেজি ভাষার অপারেশন ম্যানুয়াল এবং দ্রুত রেফারেন্স ফিল্ড গাইড সরবরাহ করি যাতে আপনার ক্রুরা প্রথম দিন থেকেই আত্মবিশ্বাসের সাথে সরঞ্জামটি পরিচালনা করতে পারে।
