মারে ব্রিজ ক্যাবল গ্যাথ ফল্ট প্রাক-লোকালাইজার এক্সএইচএইচজি 521 এ 7500 ভি উচ্চ নির্ভুলতা সংক্ষিপ্ত ক্যাবল পরীক্ষার জন্য কোন অন্ধ এলাকা নেই

টাইম ডোমেন রিফ্লেক্টোমিটার (টিডিআর) কেবল ফল্ট লোকেটরগুলি কেবলটিতে একটি পালস প্রেরণ করে এবং ফল্ট পয়েন্ট থেকে একটি প্রতিফলন ফিরে আসতে যে সময় লাগে তা পরিমাপ করে কাজ করে। এই পদ্ধতিটি মধ্য-স্প্যান ফল্টের জন্য ভাল কাজ করে তবে এর একটি অন্তর্নিহিত সীমাবদ্ধতা রয়েছে: পরিমাপ করার আগে প্রেরিত পালসটি অবশ্যই শারীরিকভাবে ফল্টে যেতে হবে এবং ফিরে আসতে হবে। যখন ফল্টটি পরীক্ষার শেষ থেকে কয়েক মিটারের মধ্যে থাকে, বা কয়েক দশ মিটার পর্যন্ত বিস্তৃত একটি ছোট কেবলে থাকে, তখন টিডিআর-এর রিসিভার প্রাথমিক ট্রান্সমিশন থেকে পুনরুদ্ধার করার আগেই রিটার্ন পালস আসে — একটি পরিমাপ ডেড জোন তৈরি করে যা অন্ধ এলাকা নামে পরিচিত।

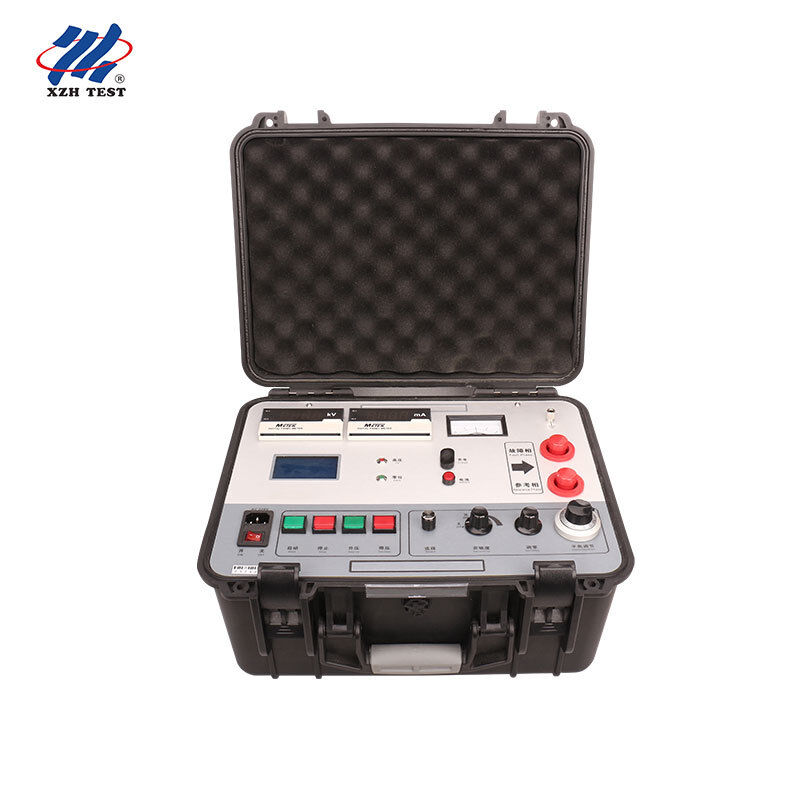

XHHG521A এই সীমাবদ্ধতা সম্পূর্ণরূপে দূর করে। মারে ব্রিজ নীতির উপর ভিত্তি করে — উচ্চ সম্ভাবনায় চালিত একটি নির্ভুল প্রতিরোধক ব্রিজ — এটি পরিমাপ করে ফল্ট প্রতিরোধ ক্ষমতা একটি পরিচিত রেফারেন্সের বিপরীতে আনুপাতিকভাবে, ভ্রমণ সময় নয়। কোনও ন্যূনতম কেবল দৈর্ঘ্য নেই, কোনও অন্ধ এলাকা নেই, এবং কেবল টার্মিনেশনের কাছাকাছি কোনও অস্পষ্টতা নেই।

1. ব্রিজ সেটআপ: XHHG521A দুটি বাহু সহ একটি ভারসাম্যপূর্ণ হুইটস্টোন ব্রিজ তৈরি করে — একটিতে পরীক্ষার অধীনে কেবল (ফল্টেড ফেজ প্লাস রিটার্ন পাথ) এবং অন্যটিতে একটি নির্ভুলভাবে ক্যালিব্রেটেড পটেনটিওমিটার রয়েছে। ব্রিজটি উচ্চ সম্ভাবনায় (7500V পর্যন্ত) শক্তি সরবরাহ করা হয় যাতে উচ্চ-প্রতিরোধের ফল্টগুলিকে পরিমাপযোগ্য পরিবাহী অবস্থায় ভেঙে দেওয়া যায়।
2. ব্যালেন্স অ্যাডজাস্টমেন্ট: অপারেটর সর্বোত্তম গ্যালভানোমিটার সংবেদনশীলতার জন্য আউটপুট কারেন্ট (প্রস্তাবিত 5–40 mA) সামঞ্জস্য করে, তারপর গ্যালভানোমিটার শূন্য না হওয়া পর্যন্ত পটেনটিওমিটার পরিবর্তন করে — যা নির্দেশ করে যে ব্রিজটি ভারসাম্যপূর্ণ। ভারসাম্যে, পটেনটিওমিটার পাশের প্রতিরোধ অনুপাত ফল্টেড কেবল বিভাগের রিটার্ন পাথের প্রতিরোধ অনুপাতের সমান।
3. স্বয়ংক্রিয় গণনা: ভারসাম্যপূর্ণ হওয়ার পরে, মাইক্রোকন্ট্রোলার পূর্ব-প্রবেশ করা কেবল দৈর্ঘ্য ব্যবহার করে পটেনটিওমিটার অনুপাতকে ফল্টের দূরত্বে রূপান্তরিত করে। ফলাফল সরাসরি প্রদর্শিত হয় — কোনও ম্যানুয়াল গণিত নেই, কোনও ওয়েভফর্ম ব্যাখ্যা নেই।
4. কেন 7500V গুরুত্বপূর্ণ: ভূগর্ভস্থ কেবলগুলিতে শিথ ফল্টগুলি প্রায়শই উচ্চ-প্রতিরোধের লিকেজ পাথ হিসাবে উপস্থিত হয় — 10kΩ থেকে কয়েক MΩ পর্যন্ত। 7500V নো-লোড ভোল্টেজ এই প্রতিরোধগুলিকে 5–40 mA ব্যালেন্স কারেন্টে স্থিতিশীল পরিবাহিতা ভেঙে দেওয়ার জন্য যথেষ্ট, যা কম-ভোল্টেজ ওহমমিটারের কাছে ওপেন-সার্কিট হিসাবে প্রদর্শিত ফল্টগুলিতেও নির্ভুল ব্রিজ ব্যালেন্স সক্ষম করে।
5. চার-টার্মিনাল পরিমাপ: XHHG521A তার দুই-কোর উচ্চ-ভোল্টেজ কেবলের মাধ্যমে কেলভিন (চার-তার) পরিমাপ টপোলজি ব্যবহার করে — ভোল্টেজ-সেন্সিং এবং কারেন্ট-বহনকারী পথগুলি যন্ত্রে পৃথক করা হয়, যা লিড প্রতিরোধকে দূর করে যা অন্যথায় একটি প্রচলিত দুই-তারের ব্রিজে পদ্ধতিগত ত্রুটি তৈরি করবে।

• কম-পটেনশিয়াল কন্ট্রোল প্যানেল: সমস্ত অপারেটর নিয়ন্ত্রণ, ডিসপ্লে এবং পটেনটিওমিটার ইন্টারফেস গ্রাউন্ড পটেনশিয়ালে রাখা হয়। উচ্চ-ভোল্টেজ উৎস এবং ব্রিজ সার্কিট একটি পৃথক ইনসুলেটেড কম্পার্টমেন্টের মধ্যে থাকে — অপারেটর কখনই বর্ধিত সম্ভাবনার কোনও পৃষ্ঠ স্পর্শ করে না।
• শূন্য-অবস্থান সুরক্ষা: ভোল্টেজ নিয়ন্ত্রক তার সর্বনিম্ন সেটিংয়ে না থাকলে উচ্চ ভোল্টেজ চালু করা যায় না — সম্পূর্ণ আউটপুটে দুর্ঘটনাজনিত শক্তি সরবরাহ প্রতিরোধ করে।
• ইন্টিগ্রেটেড প্রোটেকটিভ কেস: উচ্চ-ভোল্টেজ উৎস এবং ব্রিজ একটি একক বহনযোগ্য প্রোটেকটিভ এনক্লোজারে আবৃত থাকে যা ফিল্ড পরিবহনের জন্য রেট করা হয়। অন-সাইটে কোনও উন্মুক্ত এইচভি ওয়্যারিং বা পৃথক মডিউল সংযোগ করার প্রয়োজন নেই।
• সামঞ্জস্যযোগ্য আউটপুট: ভোল্টেজ আর-টাইপ ট্রান্সফরমার সহ বোতাম-নিয়ন্ত্রিত বৈদ্যুতিক নিয়ন্ত্রক দ্বারা নিয়ন্ত্রিত হয় — শূন্য থেকে 7500V পর্যন্ত মসৃণ, স্টেপ-লেস অ্যাডজাস্টমেন্ট। যখন ব্যালেন্স পরিমাপ সম্পন্ন হয়, তখন ভোল্টেজ শূন্যে কমিয়ে আনুন এবং নিরাপদে সংযোগ বিচ্ছিন্ন করুন।

1. বিচ্ছিন্ন এবং যাচাই করুন: উভয় প্রান্তে সমস্ত সরঞ্জাম থেকে কেবলটি সংযোগ বিচ্ছিন্ন করুন। একটি ইনসুলেশন রেজিস্ট্যান্স টেস্টার ব্যবহার করে ফল্টেড ফেজটি যাচাই করুন — সঠিক ব্রিজ কারেন্ট সেট করতে সহায়তার জন্য প্রতিরোধ মান নিশ্চিত করুন।
2. ব্রিজ সংযোগ করুন: XHHG521A এর দুই-কোর এইচভি কেবল সংযোগ করুন: একটি কোর ফল্টেড কন্ডাক্টরের সাথে, অন্যটি রিটার্ন পাথের সাথে (স্বাস্থ্যকর ফেজ বা কেবল আর্মার)। যন্ত্রের গ্রাউন্ড স্টেশনের পৃথিবীর সাথে সংযোগ করুন।
3. কেবল দৈর্ঘ্য প্রবেশ করান: ফ্রন্ট-প্যানেল নিয়ন্ত্রণ ব্যবহার করে মিটারে মোট কেবল দৈর্ঘ্য ইনপুট করুন। যন্ত্রটি স্বয়ংক্রিয় দূরত্ব গণনার জন্য এই মানটি সংরক্ষণ করে।
4. শক্তি সরবরাহ এবং ব্যালেন্স করুন: ফল্ট একটি স্থিতিশীল কারেন্টে (5–40 mA প্রস্তাবিত) পরিবাহী না হওয়া পর্যন্ত ভোল্টেজ বাড়ান। গ্যালভানোমিটার শূন্য না হওয়া পর্যন্ত পটেনটিওমিটার সামঞ্জস্য করুন — যন্ত্রটি স্বয়ংক্রিয়ভাবে ফল্টের দূরত্ব গণনা করে এবং প্রদর্শন করে।
5. শক্তি সরান এবং যাচাই করুন: ভোল্টেজ শূন্যে কমিয়ে আনুন, সংযোগ বিচ্ছিন্ন করুন এবং ফলাফল রেকর্ড করুন। গুরুত্বপূর্ণ পরিমাপের জন্য, বিপরীত কেবল প্রান্ত থেকে যাচাই করুন — দুটি দূরত্বের রিডিং মোট কেবল দৈর্ঘ্যের সমান হওয়া উচিত।
