XHSB505B ক্যাবল সনাক্তকারী

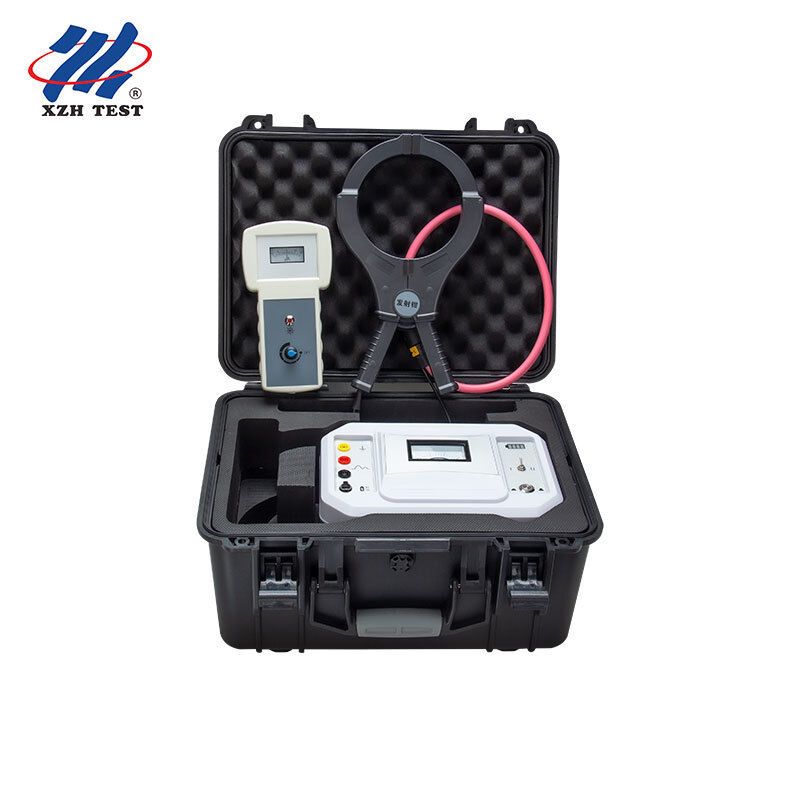

ক্যাবল সনাক্তকারী বিশেষভাবে পাওয়ার ক্যাবল ইঞ্জিনিয়ার এবং বৈদ্যুতিক শক্তি শিল্পের কর্মীদের জন্য ক্যাবল সনাক্তকরণ সমস্যা সমাধানের জন্য ডিজাইন করা হয়েছে।তার কাজ নীতি হল যে ট্রান্সমিটার নিয়মিত স্পন্দন সংকেত সনাক্ত করতে তারের প্রয়োগ আউটপুট হয়, ক্যাবল বরাবর প্রেরিত সংকেত সঙ্গে সামঞ্জস্যপূর্ণ প্ররোচিত সংকেত উত্পাদন। রিসিভিং ক্ল্যাম্প এবং রিসিভার রূপান্তর, সনাক্ত এবং সংকেত সনাক্ত, এবং বিকিরণ পর্যবেক্ষণ,রিসিভারে প্রদর্শিত পলস সংখ্যা এবং মেরুতাএই পণ্যটিতে লাইভ ক্যাবল সনাক্তকরণ এবং ডি-এনার্জিযুক্ত ক্যাবল সনাক্তকরণ উভয় ফাংশন রয়েছে,বিদ্যুৎ নির্মাণ স্থানে ক্যাবল সনাক্তকরণের একাধিক চাহিদা পূরণএটি একটি ট্রান্সমিটার, ট্রান্সমিটার ক্ল্যাম্প, রিসিভার এবং নমনীয় রিসিভিং ক্ল্যাম্প নিয়ে গঠিত।
অ্যাপ্লিকেশন এবং লক্ষ্য শ্রোতাঃপাওয়ার ক্যাবল ইঞ্জিনিয়ার এবং ইলেকট্রিক পাওয়ার ইন্ডাস্ট্রির কর্মীদের জন্য ডিজাইন করা হয়েছে যাদের পাওয়ার নির্মাণের সময় মাল্টি-ক্যাবল ট্রে, ডক্ট এবং ক্যাবল ট্রেতে লক্ষ্য ক্যাবলগুলি সনাক্ত করতে হবে,রক্ষণাবেক্ষণ ও মেরামতের কাজ, যা লাইভ এবং ডি-এনার্জিযুক্ত সনাক্তকরণ উভয়ই সমর্থন করে।
মূল বৈশিষ্ট্য
- লাইভ ক্যাবল সনাক্তকরণ এবং এক যন্ত্রের মধ্যে শক্তিহীন ক্যাবল সনাক্তকরণ, একাধিক সাইটের প্রয়োজনীয়তা পূরণ করে।
- ট্রান্সমিটার 800Hz পালস সংকেতগুলি নির্বাচনযোগ্য স্তর I (145V) এবং স্তর II (240V) এবং 0 ~ 10A আউটপুট বর্তমানের সাথে আউটপুট করে।
- বিল্ট-ইন বড় ক্ষমতা পুনরায় চার্জযোগ্য লিথিয়াম ব্যাটারি (12.6V 5200mAh) 4 ঘন্টারও বেশি অবিচ্ছিন্ন কাজের সাথে, শর্ট সার্কিট সুরক্ষা, ওভারহিট সুরক্ষা এবং ব্যাটারি স্তর নির্দেশক।
- পোর্টেবল এবিএস হাউজিং ডিজাইন; অ্যাম্পেটার পয়েন্টার নিয়মিত ঝাঁকুনি দেয় এবং পাওয়ার লাইট সংকেত প্রেরণের সময় গতিশীলভাবে ঝাপসা করে।
- φ105 মিমি চোয়াল খোলার জোড়ার সাথে ক্ল্যাম্পের মাধ্যমে লক্ষ্য ক্যাবলে দিক নির্দেশক সহ সংকেত প্রেরণ করা;নমনীয় রিসিভিং ক্ল্যাম্প (রোগোভস্কি কয়েল) প্রায় 200 মিমি অভ্যন্তরীণ ব্যাসার্ধের সাথে মোটা তারগুলি বা অনিয়মিত কন্ডাক্টরগুলির সাথে স্যুট করে.
- ৩.২ ইঞ্চি রঙিন এলসিডি স্ক্রিন, উচ্চ গতির মাইক্রোপ্রসেসর এবং সুনির্দিষ্ট অ্যালগরিদম সহ রিসিভার, বাস্তব সময়ে সংকেত প্রস্থ, পালস সংখ্যা, মেরুতা এবং সনাক্তকরণের ফলাফল প্রদর্শন করে।
- সিগন্যাল ক্যালিব্রেশন ফাংশনঃ যখন প্রশস্ততা, পালস সংখ্যা এবং মেরুতা সব মিলে যায়, অবস্থা বার "টার্গেট ক্যাবল" প্রদর্শন করে; অন্যথায় "নন-টার্গেট ক্যাবল"।
- 1 ~ 8 স্তরের লাভ সামঞ্জস্য, যোগাযোগহীন পরিমাপ, নিরাপদ এবং দ্রুত।
টেকনিক্যাল স্পেসিফিকেশন
ট্রান্সমিটার
| প্যারামিটার |
স্পেসিফিকেশন |
| ফাংশন |
বিশেষ পালস সংকেত, আউটপুট অবস্থা নির্দেশক, ব্যাটারি নির্দেশক, অতিরিক্ত তাপ সুরক্ষা, শর্ট সার্কিট সুরক্ষা |
| পাওয়ার সাপ্লাই |
12.6V 5200mAh বড় ক্ষমতা সম্পন্ন রিচার্জেবল লিথিয়াম ব্যাটারি, 4 ঘণ্টার বেশি অবিচ্ছিন্ন কাজ |
| আউটপুট মোড |
ডি-এনার্জিযুক্ত সনাক্তকরণের জন্য সরাসরি সংযোগ; লাইভ সনাক্তকরণের জন্য ট্রান্সমিটিং ক্ল্যাম্প কাপলিং |
| নির্গমন ঘনত্ব |
৮০০ হার্জ স্পন্দন সংকেত |
| পলস পিরিয়ড |
2.75s প্রতি গ্রুপে |
| আউটপুট ভোল্টেজ |
স্তর I: 145V; স্তর II: 240V (±10%) |
| আউটপুট বর্তমান |
0 ~ 10A (অস্থায়ী গড়, ± 10%) |
| পরীক্ষার শীর্ষ |
লাল এবং কালো ক্লিপ লিড, প্রতিটি 1.5 মিটার |
| ট্রান্সমিশন ক্ল্যাম্পের আকার |
320 × 180 × 35 মিমি, চোয়াল φ105 মিমি, ক্যাবল 3 মি |
| ট্রান্সমিটারের আকার |
২৬৮ × ১৯৩ × ১০০ মিমি |
| কাজের তাপমাত্রা |
-২০ ডিগ্রি সেলসিয়াস ~ ৫৫ ডিগ্রি সেলসিয়াস |
| সঞ্চয়স্থানের অবস্থা |
-20 °C ~ 40 °C, ≤95% RH, কোন ঘনীভবন নেই |
| চার্জার |
12.6V 1A DC চার্জার |
রিসিভার
| প্যারামিটার |
স্পেসিফিকেশন |
| ফাংশন |
লাইভ ক্যাবল সনাক্তকরণ, ডি-এনার্জিযুক্ত ক্যাবল সনাক্তকরণ |
| পাওয়ার সাপ্লাই |
7.4V 2200mAh রিচার্জেবল লিথিয়াম ব্যাটারি, 5 ঘন্টা অবিচ্ছিন্ন কাজ |
| প্রদর্শন |
3.২ ইঞ্চি রঙিন এলসিডি স্ক্রিন |
| সিগন্যাল ক্যালিব্রেশন |
প্রেরিত সংকেত calibrates; calibration পরে লাভ লক, বিভিন্ন তারের জন্য পুনরায় calibrate |
| দিক সনাক্তকরণ |
ট্রান্সমিটিং ক্ল্যাম্প, রিসিভিং ক্ল্যাম্প এবং লোড সিগন্যাল একই দিক হতে হবে |
| সনাক্তকরণের ফলাফল |
ব্যাপ্তি, পালস সংখ্যা এবং মেরুতা সব "√" এবং অবস্থা বার প্রদর্শন "টার্গেট তারের" প্রদর্শন |
| সনাক্তকরণ ব্যাপ্তি |
শক্তিহীনঃ 0 Ω ~ 2.5kΩ; লাইভঃ 0 Ω ~ 20 Ω |
| সামঞ্জস্য অর্জন করুন |
1 ~ 8 স্তর নিয়মিত |
| নমনীয় রিসিভিং ক্ল্যাম্প |
Rogowski কয়েল, সীসা প্রায় 2m, অভ্যন্তরীণ ব্যাসার্ধ প্রায় 200mm |
| রিসিভারের আকার |
240 × 100 × 36 মিমি |
| কাজের তাপমাত্রা |
-20 °C ~ 55 °C, 80% RH এর নিচে |
| চার্জার |
8.4V 1A চার্জার |
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন ১ঃ এই ক্যাবল আইডি কাদের জন্য ডিজাইন করা হয়েছে?
এটি পাওয়ার ক্যাবল ইঞ্জিনিয়ার এবং বৈদ্যুতিক শক্তি শিল্পের কর্মীদের জন্য ডিজাইন করা হয়েছে যাদের পাওয়ার নির্মাণের সময় মাল্টি-ক্যাবল ট্রে, নল এবং ক্যাবল ট্রেগুলিতে লক্ষ্য ক্যাবলগুলি সনাক্ত করতে হবে,রক্ষণাবেক্ষণ ও মেরামতের কাজ.
প্রশ্ন ২: এটি কি লাইভ এবং ডি-এনার্জিযুক্ত উভয় অবস্থায় ক্যাবল সনাক্ত করতে পারে?
হ্যাঁ. এটি লাইভ ক্যাবল সনাক্তকরণ (প্রেরণ clamping সংযোগ মাধ্যমে তিন-কোর armoured ক্যাবল) এবং de-energized ক্যাবল সনাক্তকরণ (সরাসরি সংযোগ) উভয় সমর্থন করে,একাধিক সাইটের প্রয়োজনীয়তা কভার করে.
প্রশ্ন 3: ট্রান্সমিটারের প্রধান আউটপুট স্পেসিফিকেশনগুলি কী কী?
ট্রান্সমিটারটি 800Hz পালস সংকেতগুলি নির্বাচনযোগ্য স্তর I (145V) এবং স্তর II (240V), 0 থেকে 10A আউটপুট বর্তমানের সাথে, একটি 12.6V 5200mAh রিচার্জেবল ব্যাটারি 4 ঘণ্টারও বেশি অবিচ্ছিন্ন কাজের জন্য.
প্রশ্ন ৪ঃ লক্ষ্যবস্তু ক্যাবলটি কিভাবে নিশ্চিত করা যায়?
যখন অ্যাম্প্লিচুড, ইমপ্লাস নম্বর এবং মেরুতা সমস্ত ক্যালিব্রেটেড সিগন্যালের সাথে মেলে, রিসিভার তিনটি জন্য "√" প্রদর্শন করে এবং অবস্থা বারে "টার্গেট ক্যাবল" প্রদর্শন করে;অ-টার্গেট ক্যাবলগুলি "×" এবং "অ-টার্গেট ক্যাবল" দেখায়.
প্রশ্ন ৫: এই ক্যাবল আইডেন্টিফায়ারটি কি করে প্রচলিত ক্যাবল টেস্টারের থেকে আলাদা?
এটি ঘন বা অনিয়মিত তারের জন্য একটি নমনীয় রিসিভিং ক্ল্যাম্প (রোগোভস্কি কয়েল, প্রায় 200 মিমি অভ্যন্তরীণ ব্যাসার্ধ), একটি 800Hz পালস দিক সনাক্তকরণ পদ্ধতি, 1 থেকে 8 স্তরের লাভ সামঞ্জস্য,এবং শর্ট সার্কিট এবং ওভারহিট সুরক্ষা সহ একটি পোর্টেবল এবিএস হাউজিং ডিজাইন.
