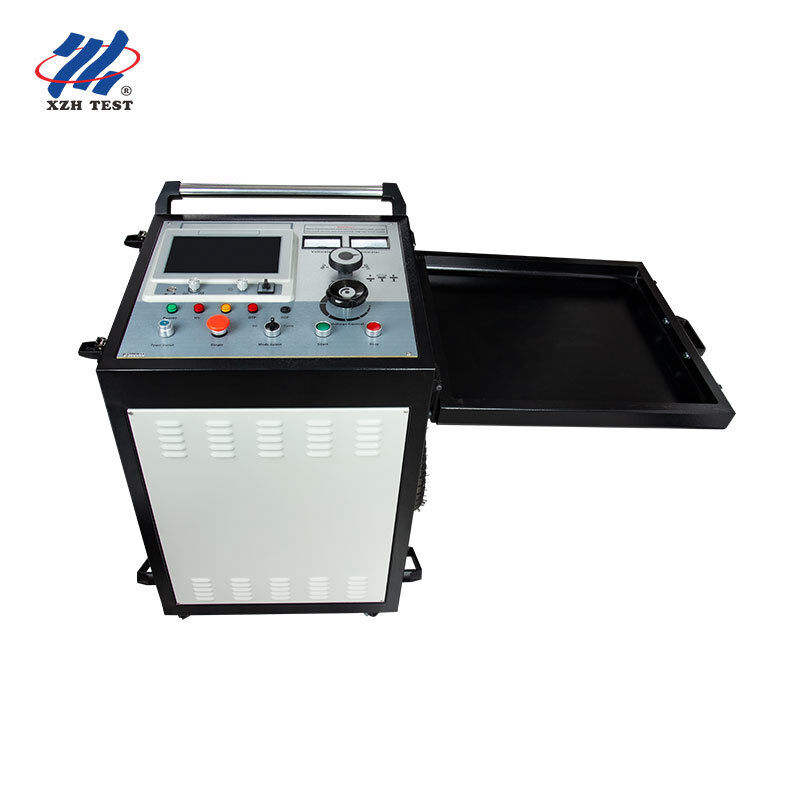

ইন্টিগ্রেটেড কেবল ফল্ট লোকেশন সিস্টেম 32kV 2048J মাল্টি-পালস ট্রলি TDR টেস্টার 35kV কেবল সনাক্তকরণের জন্য| XHHV535-4TSB

আরবান ডিস্ট্রিবিউশন গ্রিড

35kV এবং তার নিচের আন্ডারগ্রাউন্ড কেবলগুলির জন্য সম্পূর্ণ ফল্ট লোকেশন ওয়ার্কফ্লো: বিল্ট-ইন মেগওমিটারের মাধ্যমে ফল্ট ডায়াগনোসিস → মাল্টি-পালস TDR দিয়ে প্রি-লোকেশন → অ্যাকোস্টিক-ম্যাগনেটিক সিনক্রোনাইজেশন সহ সুনির্দিষ্ট পিনপয়েন্টিং। সবকিছু একটি ট্রলি সিস্টেম থেকে।

ইন্ডাস্ট্রিয়াল প্ল্যান্টস ও সাবস্টেশন

কমিশনিংয়ের সময় ট্রান্সফরমার, সুইচগিয়ার এবং কেবলগুলির ডিসি উইথস্ট্যান্ড ভোল্টেজ টেস্টিং, পাশাপাশি প্রোডাকশন-ক্রিটিক্যাল ফিডার ডাউন হলে দ্রুত ফল্ট প্রতিক্রিয়া। ট্রলি ডিজাইন সুইচ রুমগুলির মধ্যে দ্রুত স্থানান্তরের সুবিধা দেয়।

রেলওয়ে ও মেট্রো সিস্টেম

রেল করিডোর বরাবর সিগন্যালিং এবং ট্র্যাকশন পাওয়ার কেবলগুলিতে ফল্ট লোকেশন। ট্রলি-মাউন্টেড সিস্টেম প্ল্যাটফর্ম এবং সার্ভিস টানেলগুলি নেভিগেট করে, যখন ব্যাটারি-চালিত TDR টেস্টার AC মেইন উপলব্ধ নেই এমন জায়গায় কাজ করে।

থার্ড-পার্টি টেস্টিং সার্ভিস প্রোভাইডার

অল-ইন-ওয়ান সিস্টেম 90% ফিল্ড সার্ভিস কল কভার করে। দ্রুত চেকের জন্য লো-ভোল্টেজ পালস, জটিল হাই-রেজিস্ট্যান্স ফল্টগুলির জন্য 8-টাইম মাল্টি-পালস, এবং ক্লায়েন্ট রিপোর্টিংয়ের জন্য ব্যাপক ওয়েভফর্ম স্টোরেজ।

প্রশ্ন: XHHV535-4TSB একটি স্বতন্ত্র HV সার্জ জেনারেটর থেকে কীভাবে আলাদা?

4TSB হল একটি সম্পূর্ণ কেবল ফল্ট লোকেশন সিস্টেম যা একটি 10.1-ইঞ্চি টাচস্ক্রিন TDR টেস্টারকে মাল্টি-পালস প্রযুক্তি এবং একটি একক ট্রলিতে 32kV/2048J HV পালস জেনারেটরের সাথে একত্রিত করে। স্বতন্ত্র জেনারেটরের বিপরীতে, এটি সম্পূর্ণ ওয়ার্কফ্লো পরিচালনা করে — ফল্ট ডায়াগনোসিস (বিল্ট-ইন মেগওমিটার) থেকে প্রি-লোকেশন (TDR) এবং সুনির্দিষ্ট পিনপয়েন্টিং পর্যন্ত — পৃথক যন্ত্র বা বাহ্যিক কাপলারের প্রয়োজন ছাড়াই।

প্রশ্ন: স্ট্যান্ডার্ড হাই-ভোল্টেজ ফ্ল্যাশওভারের পরিবর্তে কখন আমার মাল্টি-পালস পদ্ধতি ব্যবহার করা উচিত?

8-টাইম মাল্টি-পালস পদ্ধতি হাই-রেজিস্ট্যান্স এবং ফ্ল্যাশওভার ফল্টগুলির জন্য সুপারিশ করা হয় যেখানে ঐতিহ্যবাহী HV ফ্ল্যাশওভার জটিল কোসাইন-অসিলেশন ওয়েভফর্ম তৈরি করে যা ব্যাখ্যা করা কঠিন। মাল্টি-পালস ফল্ট পয়েন্টে আর্কের সময়কাল বাড়ায় এবং 8টি ওয়েভফর্ম সেট একযোগে ক্যাপচার করে, যা দ্ব্যর্থহীন দূরত্ব পরিমাপের জন্য একটি পরিষ্কার শর্ট-সার্কিট-সদৃশ প্রতিধ্বনি সরবরাহ করে।

প্রশ্ন: TDR টেস্টার কি HV জেনারেটর থেকে স্বাধীনভাবে কাজ করতে পারে?

হ্যাঁ। TDR কেবল ফল্ট টেস্টারটিতে একটি বিল্ট-ইন 10.4Ah লিথিয়াম ব্যাটারি রয়েছে যা 5+ ঘন্টা স্ট্যান্ডঅ্যালোন অপারেশন সরবরাহ করে। এটি লো-ভোল্টেজ পালস টেস্টিং, কেবল দৈর্ঘ্য পরিমাপ, ওয়েভ ভেলোসিটি ক্যালিব্রেশন এবং ইনসুলেশন রেজিস্ট্যান্স টেস্টিং (মেগওমিটার ফাংশন) এর জন্য HV জেনারেটর চালু না করেই স্বাধীনভাবে ব্যবহার করা যেতে পারে।

প্রশ্ন: আমি আমার কেবলের জন্য সঠিক ভোল্টেজ/ক্যাপাসিটর স্তর কীভাবে নির্বাচন করব?

কেবল ভোল্টেজ রেটিং এবং ফল্টের প্রকারের উপর ভিত্তি করে নির্বাচন করুন: লো-ভোল্টেজ কেবল এবং হাই কারেন্ট প্রয়োজন এমন লো-রেজিস্ট্যান্স ফল্টগুলির জন্য 8kV/64μF; মাঝারি-ভোল্টেজ কেবল এবং সাধারণ লিকেজ ফল্টগুলির জন্য 16kV/16μF; 35kV কেবল এবং সর্বোচ্চ ব্রেকডাউন ভোল্টেজ প্রয়োজন এমন হাই-রেজিস্ট্যান্স ফ্ল্যাশওভার ফল্টগুলির জন্য 32kV/4μF। থ্রি-স্টেজ সুইচিং পাওয়ার-অন করার আগে একটি একক রোটারি নব দিয়ে করা হয়।

প্রশ্ন: ওয়ারেন্টি এবং বিক্রয়োত্তর সহায়তা কী?

স্ট্যান্ডার্ড ওয়ারেন্টি হল ডেলিভারির 12 মাস যা উৎপাদন ত্রুটিগুলি কভার করে, আজীবন প্রযুক্তিগত সহায়তা এবং রক্ষণাবেক্ষণ পরিষেবা সহ। বর্ধিত ওয়ারেন্টি প্ল্যান উপলব্ধ। আমরা রিমোট ডায়াগনস্টিকস, খুচরা যন্ত্রাংশ সরবরাহ, এবং ঐচ্ছিক অন-সাইট কমিশনিং এবং অপারেটর প্রশিক্ষণ প্রদান করি। বেশিরভাগ অনুসন্ধানের 24 ঘন্টার মধ্যে প্রতিক্রিয়া পাওয়া যায়।

প্রশ্ন: আমি কি ক্লায়েন্ট রিপোর্টের জন্য টেস্ট ওয়েভফর্ম এক্সপোর্ট করতে পারি?

হ্যাঁ। TDR টেস্টার অনবোর্ডে চাইনিজ অক্ষর নামকরণের সাথে ওয়েভফর্ম সংরক্ষণ করে। ইউএসবি সংযোগ এবং অন্তর্ভুক্ত পিসি সফ্টওয়্যারের মাধ্যমে, আপনি ওয়েভফর্ম ফাইলগুলি এক্সপোর্ট করতে পারেন, বিস্তারিত বিশ্লেষণ করতে পারেন, রিপোর্ট তৈরি করতে পারেন এবং ওয়েভফর্ম চিত্রগুলি প্রিন্ট করতে পারেন। এটি টেস্টিং সার্ভিস প্রোভাইডারদের জন্য বিশেষভাবে মূল্যবান যারা তাদের ক্লায়েন্টদের জন্য ফলাফল নথিভুক্ত করতে চান।
