ডিজিটাল অ্যাকোস্টিক-ম্যাগনেটিক ক্যাবল ত্রুটি পিনপয়েন্টার এক্সএইচডিডি 503C+
পণ্যের সংক্ষিপ্ত বিবরণ
এক্সএইচডিডি 503 সি + একটি সুনির্দিষ্ট ক্যাবল ত্রুটি পয়েন্টার যা পূর্ব-নির্ধারিত রুক্ষ পরিমাপ পরিসরের মধ্যে সঠিক ত্রুটি অবস্থানের জন্য শাব্দ-চৌম্বকীয় সিঙ্ক্রোনাইজেশন প্রযুক্তি ব্যবহার করে।যন্ত্রটি ত্রুটি সাইটে প্রভাব স্রাব দ্বারা উত্পন্ন শব্দের এবং চৌম্বকীয় সময় পার্থক্য ক্যাপচার এবং বিশ্লেষণ, কম্পন পিকআপ এবং ইলেকট্রোম্যাগনেটিক ইন্ডাকশন নীতিগুলি একত্রিত করে সঠিকতা প্রদান করে। 1.5 ইঞ্চি উচ্চ উজ্জ্বলতা টাচস্ক্রিন এলসিডি (480x850 রেজোলিউশন, 350 নিট) দিয়ে সজ্জিত,এক্সএইচডিডি৫০৩সি+ বহিরঙ্গন ক্ষেত্রের অপারেশনের সময় সরাসরি সূর্যের আলোতেও পরিষ্কার দৃশ্যমানতা নিশ্চিত করে.
কম প্রতিরোধের, শর্ট সার্কিট, ওপেন সার্কিট, ব্রেকড সার্কিট, উচ্চ প্রতিরোধের ফুটো, এবং পাওয়ার ক্যাবল, কোঅক্সিয়াল ক্যাবল জুড়ে ফ্ল্যাশওভার ত্রুটির জন্য উপযুক্তএবং বিভিন্ন ভোল্টেজ স্তরের নিম্ন ভোল্টেজ তারেরDL/T 849.2-2019 এবং GB/T 18268.1 মানগুলির সাথে সামঞ্জস্যপূর্ণ।
মূল বৈশিষ্ট্য
- অটোমেটিক টাইম ডিফারেন্স ক্যালকুলেশন সহ অ্যাকোস্টিক-ম্যাগনেটিক সিঙ্ক্রোন পজিশনিং
- 1৫ ইঞ্চি টাচস্ক্রিন উচ্চ উজ্জ্বলতা এলসিডি (৪৮০x৮৫০, ৩৫০ নিট) ০ সূর্যের আলোতে পাঠযোগ্য
- অটোমেটিক এবং ম্যানুয়াল লাভ/ট্রিগার সমন্বয় উভয় শাব্দ এবং চৌম্বকীয় চ্যানেলের জন্য
- চারটি নির্বাচনযোগ্য ফিল্টার মোডঃ ফুল পাস, ব্যান্ড পাস, লো পাস এবং হাই পাস
- চ্যালেঞ্জিং ক্ষেত্রের পরিবেশের জন্য BNR ব্যাকগ্রাউন্ড গোলমাল হ্রাস এবং নিঃশব্দ গোলমাল হ্রাস
- উন্নত সংকেত স্বচ্ছতার জন্য পঞ্চম শ্রেণীর সুপারপোজিশন ফিল্টারিং
- ত্রুটি পয়েন্ট প্রম্পট সঙ্গে পথ বিচ্যুতি নির্দেশ
- অত্যন্ত সংবেদনশীল, গোলমাল প্রতিরোধী, সম্পূর্ণ ডিজিটাল ফিক্সড পয়েন্ট প্রোব
- IP65 ওয়াটারপ্রুফ রেটিং সহ মাল্টি-লেয়ার ফিজিক্যাল আইসোলেশন সিগন্যাল সেন্সর
- বিল্ট-ইন উচ্চ ক্ষমতা লিথিয়াম ব্যাটারি 8 ঘন্টা স্ট্যান্ডবাই এবং দ্রুত চার্জার সঙ্গে
- কমপ্যাক্ট এবং হালকা ডিজাইন প্রধান ইউনিট 0.82 কেজি, প্রোব 2.2 কেজি
টেকনিক্যাল স্পেসিফিকেশন
| অবস্থান নির্ধারণের পদ্ধতি |
অ্যাকোস্টিক-ম্যাগনেটিক সিঙ্ক্রোনাইজেশন |
| সনাক্তকরণের নির্ভুলতা |
অবস্থানঃ ≤ 0.1 মিটার; পথঃ ≤ 0.5 মিটার |
| সনাক্তকরণ ব্যাপ্তি |
0.00 - 99.99 এমএস |
| ফিল্টার মোড |
পূর্ণ পাস (100Hz-1600Hz), ব্যান্ড পাস (200Hz-600Hz), লো পাস (100Hz-300Hz), হাই পাস (160Hz-1600Hz) |
| ফিল্টারিং পদ্ধতি |
পঞ্চম-অর্ডার সুপারপোজিশন ফিল্টার |
| চ্যানেল লাভ |
৮ স্তর (শব্দ ও চৌম্বকীয়); ট্রিগার থ্রেশহোল্ড ০-৯৯ স্তর |
| শব্দ আউটপুট |
16 স্তর লাভ (0-112 ডিবি), 350Ω প্রতিরোধের |
| প্রদর্শন |
1.5 ইঞ্চি টাচস্ক্রিন এলসিডি, 480x850, 350 নিট |
| জলরোধী রেটিং |
IP65 (মাল্টি-লেয়ার ফিজিক্যাল আইসোলেশন সেন্সর) |
| পাওয়ার সাপ্লাই |
3.7V 3200mAh 18650 ব্যাটারি x4 |
| স্ট্যান্ডবাই সময় |
> ৮ ঘন্টা |
| অপারেটিং তাপমাত্রা |
-২৫°সি থেকে ৬৫°সি; আরএইচ ≤ ৯০% |
| কেসের মাত্রা |
428L x 350W x 230H মিমি |
| মোট ওজন |
7.5 কেজি |
| প্রধান ইউনিট |
190L x 75W x 135H মিমি, 0.82 কেজি |
| প্রোব |
200 ডায়া. x 130H মিমি, 2.2 কেজি |
| সম্মতি |
DL/T 849.2-2019 / GB/T 18268.1 |

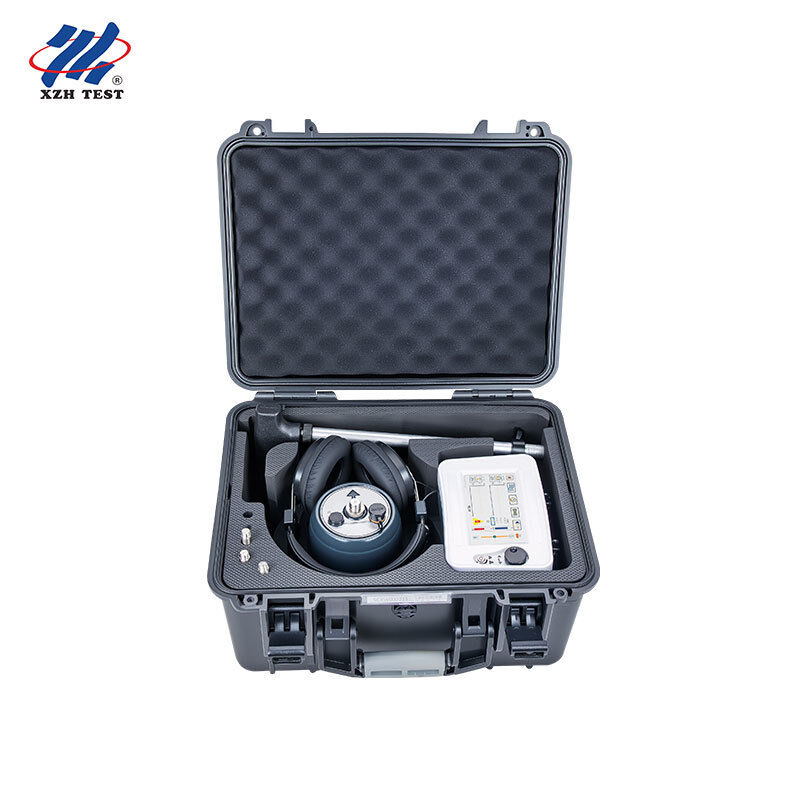

প্যাকিং তালিকা
|
যন্ত্রের উপাদান তালিকা এবং চিত্র
|
|
নাম
|
পরিমাণ
|
গ্রাফিক্স
|
নাম
|
পরিমাণ
|
গ্রাফিক্স
|
|
ক্যাবল ত্রুটি সনাক্তকারী
|
1
|
|
জরিপ
(সংযোগ রড সহ,বেস, গ্রাউন্ডপিন, প্রোব সংযোগকারী, এবং ডিস্ক সংযোগকারী)
|
1
|
|
|
৭-কোরসুরক্ষিতসিগন্যাল ক্যাবল
|
1
|
|
|
চার্জার
|
1
|
|
|
হেডফোন
|
1
|
|
|
মাল্টিফাংশনাল
ফুলের চাবি
|
1
|
|
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন ১ঃ অ্যাকোস্টিক-ম্যাগনেটিক সিঙ্ক্রোনাইজেশন কীভাবে ত্রুটির অবস্থানের নির্ভুলতা উন্নত করে?
শাব্দ-চৌম্বকীয় পদ্ধতিটি একই সাথে ইলেক্ট্রোম্যাগনেটিক সংকেত (যা আলোর গতির কাছাকাছি ভ্রমণ করে) এবং শাব্দ সংকেত (যা মাটি মাধ্যমে শব্দ গতিতে ভ্রমণ করে) সনাক্ত করে।এই দুটি সংকেতের মধ্যে সময়ের পার্থক্য পরিমাপ করে, যন্ত্রটি ত্রুটি পয়েন্টের সঠিক দূরত্ব গণনা করে 0.1 মিটারের মধ্যে নির্ভুলতার সাথে, প্রচলিত অডিও-শুধুমাত্র পদ্ধতি থেকে অনুমানকে বাদ দেয়।
প্রশ্ন 2: বিভিন্ন ক্ষেত্রের অবস্থার জন্য কোন ফিল্টার মোডটি নির্বাচন করা উচিত?
চারটি মোড উপলব্ধঃ সর্বজনীন ব্যবহারের জন্য সর্বনিম্ন হস্তক্ষেপের সাথে ফুল পাস (100Hz-1600Hz); ব্যাণ্ড পাস (200Hz-600Hz) ভারসাম্যপূর্ণ গোলমাল প্রত্যাখ্যানের জন্য;নরম মাটি বা বালুকাময় ভূখণ্ডের জন্য নিম্ন পাস (100Hz-300Hz) যেখানে উচ্চ ফ্রিকোয়েন্সি দ্রুত হ্রাস পায়; উচ্চ পাস (160Hz-1600Hz) হার্ড পাথর বা কংক্রিট পৃষ্ঠের জন্য ফল্ট পয়েন্টের কাছাকাছি যেখানে নিম্ন ফ্রিকোয়েন্সি ব্যাকগ্রাউন্ড গোলমাল প্রভাবশালী।
প্রশ্ন ৩ঃ এক্সএইচডিডি৫০৩সি+ কোন ধরণের ক্যাবল ত্রুটি সনাক্ত করতে পারে?
এক্সএইচডিডি৫০৩সি+ কম প্রতিরোধের ত্রুটি, শর্ট সার্কিট ত্রুটি, ওপেন সার্কিট ত্রুটি, উচ্চ প্রতিরোধের ফুটো ত্রুটি এবং পাওয়ার ক্যাবলগুলির ফ্ল্যাশওভার ত্রুটিগুলির জন্য উপযুক্ত,উচ্চ ফ্রিকোয়েন্সির কোঅক্সিয়াল ক্যাবল, স্ট্রিট লাইট তার, এবং বিভিন্ন উপকরণ, ক্রস-বিভাজন, এবং dielectric মিডিয়া buried তারের।
প্রশ্ন ৪ঃ ভিজা এবং ধূলিকণার পরিবেশের জন্য কি আইপি৬৫ রেটিং যথেষ্ট?
হ্যাঁ, আইপি৬৫ রেটিং এর মানে হল যে এই যন্ত্রটি সম্পূর্ণ ধূলিকণা-নিরোধী এবং যে কোন দিক থেকে আসা নিম্ন চাপের জলপ্রপাতের বিরুদ্ধে সুরক্ষিত।মাল্টি-স্তরীয় শারীরিক বিচ্ছিন্নতা সেন্সর সংবেদনশীল জোন উপাদান জন্য অতিরিক্ত সুরক্ষা প্রদান, যা XHDD503C+ কে বৃষ্টি, কাদা, নির্মাণ ধুলো এবং উচ্চ আর্দ্রতার পরিবেশে নির্ভরযোগ্য করে তোলে।
প্রশ্ন ৫ঃ অবিচ্ছিন্ন ক্ষেত্র ব্যবহারের সময় ব্যাটারি কতক্ষণ স্থায়ী হয়?
বিল্ট-ইন 3.7V 3200mAh 18650 লিথিয়াম ব্যাটারি প্যাক (4 টি সেল) 8 ঘন্টারও বেশি অবিচ্ছিন্ন স্ট্যান্ডবাই অপারেশন সরবরাহ করে। অন্তর্ভুক্ত দ্রুত চার্জার দিয়ে সম্পূর্ণ চার্জ প্রায় 4 ঘন্টা সময় নেয়।ব্যাটারি ক্ষতি ছাড়া আংশিক চার্জ সঙ্গে যন্ত্র ব্যবহার করা যেতে পারে.
প্রশ্ন ৬ঃ এক্সএইচডিডি৫০৩সি+ একক প্রযুক্তিবিদ দ্বারা পরিচালিত হতে পারে?
মোট সিস্টেমের ওজন ৭.৫ কেজি, প্রধান ইউনিটের ওজন মাত্র ০.৮২ কেজি এবং প্রোবের ওজন ২.২ কেজি।কম্প্যাক্ট মাত্রা এবং স্বজ্ঞাত টাচস্ক্রিন ইন্টারফেস একটি একক অপারেটর বহন করতে পারবেন, সেট আপ করুন এবং বেশিরভাগ ক্ষেত্রের দৃশ্যকল্পে স্বতন্ত্রভাবে ত্রুটি সনাক্তকরণ করুন।
প্রশ্ন ৭ঃ এক্সএইচডিডি৫০৩সি+ কোন মানদণ্ড মেনে চলে?
এক্সএইচডিডি 503 সি + ডিএল / টি 849.2-2019 (পাওয়ার সরঞ্জামগুলির জন্য বিশেষ পরীক্ষকদের জন্য সাধারণ প্রযুক্তিগত শর্তাদি) এবং জিবি / টি 18268 এর অ্যাকোস্টিক-চৌম্বকীয় অবস্থান নির্ধারণের প্রয়োজনীয়তা পূরণ করে।1 (শিল্পক্ষেত্রে ব্যবহৃত পরীক্ষার সরঞ্জামগুলির জন্য হস্তক্ষেপ বিরোধী প্রয়োজনীয়তা).
প্রশ্ন ৮ঃ যন্ত্রের সাথে কোন আনুষাঙ্গিকগুলি অন্তর্ভুক্ত?
স্ট্যান্ডার্ড আনুষাঙ্গিক প্রধান ইউনিট অন্তর্ভুক্ত, সংযোগ রড এবং স্ট্রিপড বেস সঙ্গে ডিজিটাল জোন, 7-কোর shielded সংকেত তারের, পেশাদারী পর্যবেক্ষণ হেডফোন, দ্রুত চার্জার,মাল্টিফাংশনাল চাবিসমস্ত জিনিস 428L x 350W x 230H মিমি প্রতিরক্ষামূলক ক্ষেত্রে প্যাক করা হয়।
প্রশ্ন ৯: এক্সএইচডিডি৫০৩সি+ কি যেকোনো উচ্চ ভোল্টেজ ইমপলস জেনারেটরের সাথে কাজ করতে পারে?
এক্সএইচডিডি৫০৩সি+ ক্যাবল ত্রুটির প্রাক অবস্থানের জন্য ব্যবহৃত স্ট্যান্ডার্ড উচ্চ-ভোল্টেজ ইমপলস জেনারেটরগুলির সাথে সামঞ্জস্যপূর্ণ।এটি সর্বোত্তম শাব্দ-চৌম্বক সময় পার্থক্য পরিমাপ জন্য 3-5 সেকেন্ডের একটি পর্যায়ক্রমিক নিষ্কাশন চক্র প্রয়োজন. সর্বোত্তম ফলাফলের জন্য, এটি একটি সম্পূর্ণ ত্রুটি খোঁজার কর্মপ্রবাহের জন্য XZH টেস্টের XHHD523L বা XHHG521A প্রাক-অবস্থানকারীদের সাথে জোড়া করুন।
Q10: কোন গ্যারান্টি এবং বিক্রয়োত্তর সহায়তা প্রদান করা হয়?
এক্সজেডএইচ টেস্ট উত্পাদন ত্রুটিগুলিকে কভার করে একটি স্ট্যান্ডার্ড পণ্য গ্যারান্টি সরবরাহ করে। বিস্তৃত ইংরেজি ব্যবহারকারীর ম্যানুয়ালগুলি অন্তর্ভুক্ত রয়েছে এবং অপারেশনাল গাইডেন্সের জন্য দূরবর্তী প্রযুক্তিগত সহায়তা উপলব্ধ।সাইটে কমিশনিং এবং অপারেটর প্রশিক্ষণ বাল্ক অর্ডার জন্য ব্যবস্থা করা যেতে পারেদ্রুত পাঠানোর জন্য খুচরা যন্ত্রাংশ এবং আনুষাঙ্গিক স্টক রাখা হয়।
