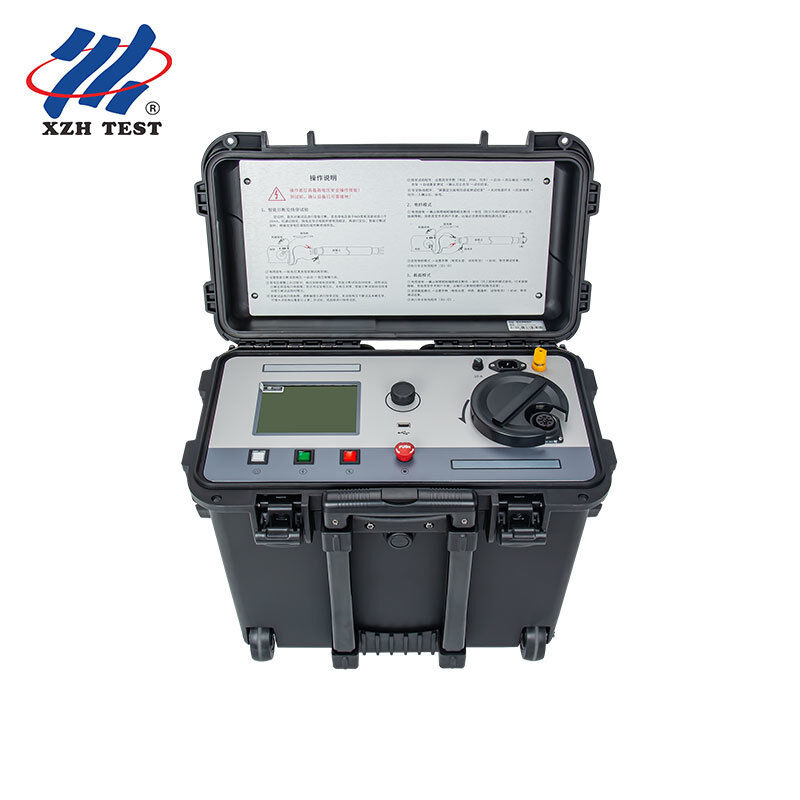

বৃহৎ সেকশনের তারের ত্রুটি সনাক্তকরণের জন্য উচ্চ কারেন্ট ডিজিটাল বার্ন থ্রু ব্রিজ ৬০কেভি ৬০০এমএ কেবল ফল্ট প্রি-লোকেটর | XHSC-60Q

The XHSC-60Q একটি হাই-কারেন্ট ডিজিটাল বার্ন-থ্রু ব্রিজ যা বিশেষভাবে বড় সেকশন, দীর্ঘ-দূরত্বের হাই-ভোল্টেজ পাওয়ার কেবলগুলিতে দ্রুত হাই-রেজিস্ট্যান্স-টু-লো-রেজিস্ট্যান্স ফল্ট রূপান্তরের জন্য তৈরি করা হয়েছে। 60kV এর বার্ন-মোড আউটপুট এবং 600mA এর শর্ট-সার্কিট কারেন্ট সহ — এর ক্লাসে সর্বোচ্চ — এটি তেল-কাগজ এবং XLPE ইনসুলেটেড কেবলগুলিতে কার্বনাইজড ডিসচার্জ চ্যানেলগুলিকে নির্ভরযোগ্যভাবে ভেঙে দেয় যেখানে কম-কারেন্ট ইন্সট্রুমেন্টগুলি স্থিতিশীল কন্ডাকশন অর্জন করতে সংগ্রাম করে।

হাই-রেজিস্ট্যান্স কেবল ফল্ট — বিশেষ করে দীর্ঘ, বড় কন্ডাক্টর কেবলগুলিতে — একটি হাই-ইম্পিডেন্স ডিসচার্জ পাথ তৈরি করে। 100–200mA শর্ট-সার্কিট কারেন্ট সহ একটি বার্ন-থ্রু ইন্সট্রুমেন্টের প্রায়শই ফল্ট চ্যানেলকে কার্বনাইজ এবং স্থিতিশীল করার জন্য বারবার সাইকেলের প্রয়োজন হয়, এবং কিছু ক্ষেত্রে সঠিক ব্রিজ পরিমাপের জন্য যথেষ্ট কম রেজিস্ট্যান্স অর্জন করতে ব্যর্থ হয়। XHSC-60Q এর 600mA আউটপুট ফল্ট পয়েন্টে আনুপাতিকভাবে বেশি শক্তি সরবরাহ করে, যা অস্থির হাই-রেজিস্ট্যান্স আর্ক থেকে একটি স্থিতিশীল লো-রেজিস্ট্যান্স কন্ডাকশন পাথে রূপান্তরকে ত্বরান্বিত করে।

ফল্ট কন্ডিশন হওয়ার পর, ইন্টিগ্রেটেড ইন্টেলিজেন্ট ব্রিজ মডিউল দায়িত্ব নেয়। 0–4kV তে একই 600mA কারেন্ট ক্ষমতা সহ কাজ করে, এটি এখন-লো-রেজিস্ট্যান্স ফল্টের মাধ্যমে পর্যাপ্ত টেস্ট কারেন্ট চালিত করে যাতে পরিষ্কার, পুনরাবৃত্তিযোগ্য অনুপাত পরিমাপ নিশ্চিত করা যায় — নির্দিষ্ট ±(0.2%·L+1)m পজিশনিং নির্ভুলতা অর্জনের জন্য গুরুত্বপূর্ণ।

• ধাপ 1 — HV উইথস্ট্যান্ড টেস্ট: ইনসুলেশন অবস্থা যাচাই করতে এবং ফল্ট এখনও উপস্থিত আছে কিনা তা নিশ্চিত করতে বার্ন-থ্রু মোড ব্যবহার করে ধীরে ধীরে ডিসি ভোল্টেজ প্রয়োগ করুন
• ধাপ 2 — বার্ন-থ্রু: ফল্ট পয়েন্টে 60kV/600mA সরবরাহ করুন। ভোল্টেজ এবং কারেন্ট মিটার পর্যবেক্ষণ করুন — ফল্ট কার্বনাইজ হওয়ার সাথে সাথে ভোল্টেজ কমে যায় এবং কারেন্ট স্থিতিশীল হয়, যা লো রেজিস্ট্যান্সে সফল রূপান্তর নির্দেশ করে
• ধাপ 3 — ব্রিজ প্রি-লোকেশন: টার্নটেবল সিলেক্টরকে ব্রিজ মোডে স্যুইচ করুন। ফোর-ওয়্যার শিল্ডেড পরিমাপ কেবল সংযোগ করুন। উপলব্ধ কেবল ডেটার উপর ভিত্তি করে ব্রিজ, ক্রস-সেকশন, বা ভোল্টেজ তুলনা পদ্ধতি নির্বাচন করতে 3.5-ইঞ্চি টিএফটি ডিসপ্লেতে রোটারি এনকোডার নব ব্যবহার করুন
• ধাপ 4 — পিনপয়েন্টিং: ফল্ট প্রি-লোকেট হওয়ার পর, চূড়ান্ত খনন নিশ্চিতকরণের জন্য নির্দেশিত দূরত্বে অ্যাকোস্টিক-ম্যাগনেটিক পিনপয়েন্টিং (পৃথক ইন্সট্রুমেন্ট) স্থাপন করুন

• 33kV–220kV XLPE ট্রান্সমিশন কেবলগুলিতে হাই-রেজিস্ট্যান্স ইনসুলেশন ফল্ট (2,500mm² পর্যন্ত কন্ডাক্টর ক্রস-সেকশন)
• তেল-কাগজ (PILC) কেবল ফল্ট যেখানে আর্দ্রতা প্রবেশ করেছে যা অস্থির, হাই-ইম্পিডেন্স ডিসচার্জ পাথ তৈরি করেছে
• দীর্ঘ ক্রস-ইন্টারকানেক্টেড HV সার্কিটগুলিতে কেবল শীথ ফল্ট যার জন্য একাধিক শীথ ডিসকন্টিনিউইটির যুগপৎ বার্ন-থ্রু প্রয়োজন
• নতুন ইনস্টল করা কেবলগুলিতে প্রি-কমিশনিং ফল্ট লোকেশন যেখানে নির্মাণ ক্ষতিতে সুপ্ত হাই-রেজিস্ট্যান্স ত্রুটি তৈরি হয়েছে

XHSC-60Q ডুয়াল ওভারলোড এবং শর্ট-সার্কিট সুরক্ষা সহ অটোরেঞ্জিং ইম্পিডেন্স ম্যাচিং অন্তর্ভুক্ত করে। একটি হাই-ভোল্টেজ এনাবল মাশরুম বোতাম জরুরি পাওয়ার-অফ সরবরাহ করে। হাই-ভোল্টেজ অ্যাডজাস্টমেন্ট নবটি HV সুইচের সাথে ইন্টারলক করা আছে — বুস্ট ভোল্টেজ কেবল তখনই সম্ভব যখন নবটি শূন্যে ফিরিয়ে আনা হয় এবং মোড ইন্ডিকেটর ব্রিজ বা বার্ন-থ্রু নির্বাচন নিশ্চিত করে। সমস্ত অপারেশন গ্রাউন্ড পটেনশিয়ালে একটি ইনসুলেটেড রোটারি এনকোডারের মাধ্যমে পরিচালিত হয়, এলসিডি ডিসপ্লে এবং ব্রিজ ইলেকট্রনিক্স পরিমাপ নির্ভুলতার জন্য হাই পটেনশিয়ালে ফ্লোটিং থাকে যখন অপারেটর সম্পূর্ণরূপে বিচ্ছিন্ন থাকে।
