এক্সএইচএসসি-৬০কিউ ইন্টিগ্রেটেড ডিজিটাল বার্ন থ্রু ব্রিজ ৬০ কিলোভোল্ট ৬০০ এমএ ক্যাবল ফল্ট লোকেটার

The XHSC-60Q একটি সম্পূর্ণ ইন্টিগ্রেটেড ডিজিটাল বার্ন-থ্রু ব্রিজ যা উচ্চ-ভোল্টেজ বার্ন-থ্রু (৬০kV, ৬০০mA) এবং বুদ্ধিমান ব্রিজ ফল্ট প্রি-লোকেশনকে একটি একক পোর্টেবল পুল-রড কেসে একত্রিত করে। জটিল কেবল সিস্টেমগুলিতে দ্রুত স্থাপনার প্রয়োজনে ফিল্ড সার্ভিস টিমের জন্য বিশেষভাবে তৈরি — জিআইএস-টার্মিনেটেড এবং ক্রস-ইন্টারকানেক্টেড হাই-ভোল্টেজ নেটওয়ার্ক সহ — পৃথক যন্ত্রপাতির লজিস্টিক বোঝা ছাড়াই।

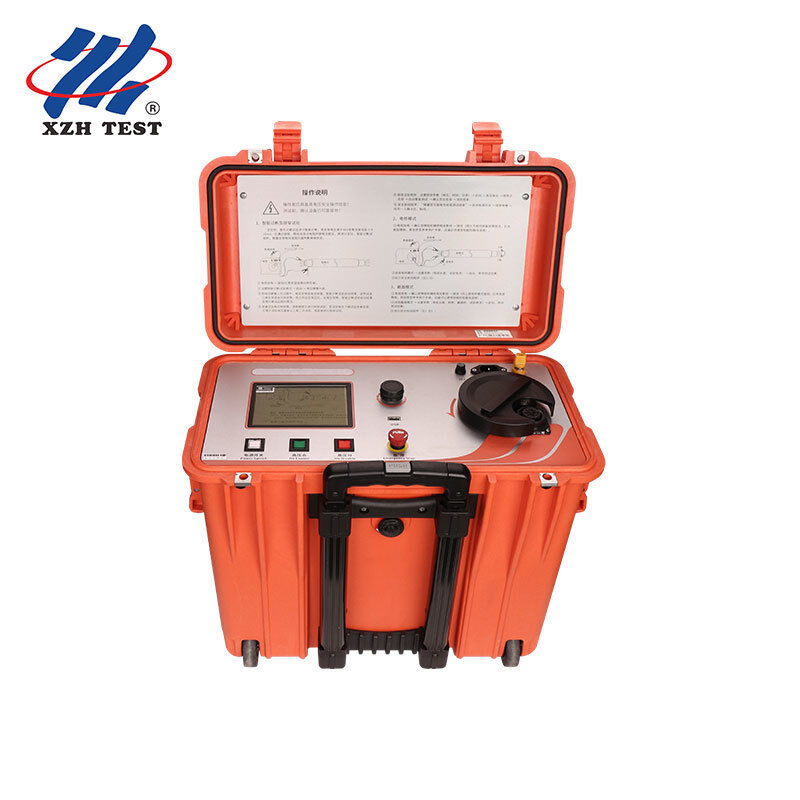

XHSC-60Q তার উচ্চ-ভোল্টেজ কনস্ট্যান্ট কারেন্ট সোর্স, ব্রিজ ডিটেকশন মডিউল এবং ৩.৫-ইঞ্চি টিএফটি এলসিডি ডিসপ্লে একটি রুক্ষ পুল-রড কেসের ভিতরে স্থাপন করে যা ফিল্ড পরিবহনের জন্য রেট করা হয়েছে। পুরো সিস্টেমের ওজন মাত্র ২৯ কেজি, যা গাড়ির থেকে টেস্ট পয়েন্ট পর্যন্ত একক অপারেটর স্থাপনার সুবিধা দেয়। একটি টার্নটেবল সিলেক্টর সুইচ বার্ন-থ্রু এবং ব্রিজ মোডের মধ্যে নির্বিঘ্নে টগল করে — কোনও কেবল পুনরায় সংযোগের প্রয়োজন নেই।

ইন্টেলিজেন্ট ব্রিজ মডিউল তিনটি পজিশনিং অ্যালগরিদম সমর্থন করে:

• ব্রিজ পদ্ধতি: পরিচিত কেবল দৈর্ঘ্য এবং সমান ক্রস-সেকশন সহায়ক কেবল প্রয়োজন যার লো-রেজিস্ট্যান্স ফার-এন্ড শর্ট সার্কিট আছে
• ক্রস-সেকশন পদ্ধতি: পরিচিত ক্রস-সেকশনাল এরিয়া এবং ম্যাটেরিয়াল ডেটা ব্যবহার করে — সহায়ক কেবলের দৈর্ঘ্য ভিন্ন হলে আদর্শ
• ভোল্টেজ তুলনা পদ্ধতি: দুটি ওয়্যারিং কনফিগারেশন থেকে শতাংশ গণনার মাধ্যমে ফল্টের দূরত্ব নির্ধারণ করে — কেবল দৈর্ঘ্য জানা থাকলে উপযুক্ত

সমস্ত পদ্ধতি হাই-পটেনশিয়াল-সাইড এলসিডি এবং গ্রাউন্ড-পটেনশিয়াল রোটারি কন্ট্রোলের মাধ্যমে কাজ করে — অপারেশনের সময় হাই-ভোল্টেজ অংশের সাথে কোনও শারীরিক যোগাযোগ নেই।

• জিআইএস-টার্মিনেটেড সার্কিটে এইচভি কেবল ইনসুলেশন ফল্ট প্রি-লোকেশন জিআইএস সুইচগিয়ার অপসারণ না করেই
• ক্রস-ইন্টারকানেক্টেড কেবল সিস্টেম শিথ ফল্ট লোকেশন ইন্টারকানেকশন লিঙ্ক শর্ট না করেই
• বড়-সেকশন, দীর্ঘ-দূরত্বের ট্রান্সমিশন এবং ডিস্ট্রিবিউশন কেবলগুলিতে হাই-রেজিস্ট্যান্স ফল্ট বার্ন-থ্রু
• ডিসি উইথস্ট্যান্ড ভোল্টেজ ভেরিফিকেশন টেস্টিং
• শর্ট কেবল এবং নিয়ার-এন্ড ফল্ট লোকেশন যেখানে ওয়েভ রিফ্লেকশন মেথডের ব্লাইন্ড জোন রয়েছে

প্রচলিত দুই-যন্ত্রপাতির সেটআপের বিপরীতে, ইন্টিগ্রেটেড ডিজাইন ফিল্ড লজিস্টিকস হ্রাস করে, পৃথক ইউনিটগুলির মধ্যে সামঞ্জস্যের সমস্যা দূর করে এবং উভয় অপারেটিং মোডে একটি সামঞ্জস্যপূর্ণ ব্যবহারকারী ইন্টারফেস সরবরাহ করে। শিল্ডেড কেবল সহ ফোর-ওয়্যার (কেলভিন) রেজিস্ট্যান্স পরিমাপ লিড রেজিস্ট্যান্স ত্রুটিগুলি দূর করে, যখন কপার মেশ ব্রেইডেড শিল্ডিং লেয়ার নির্ভরযোগ্য গ্রাউন্ডিংয়ের মাধ্যমে অপারেটরের নিরাপত্তা নিশ্চিত করে।
