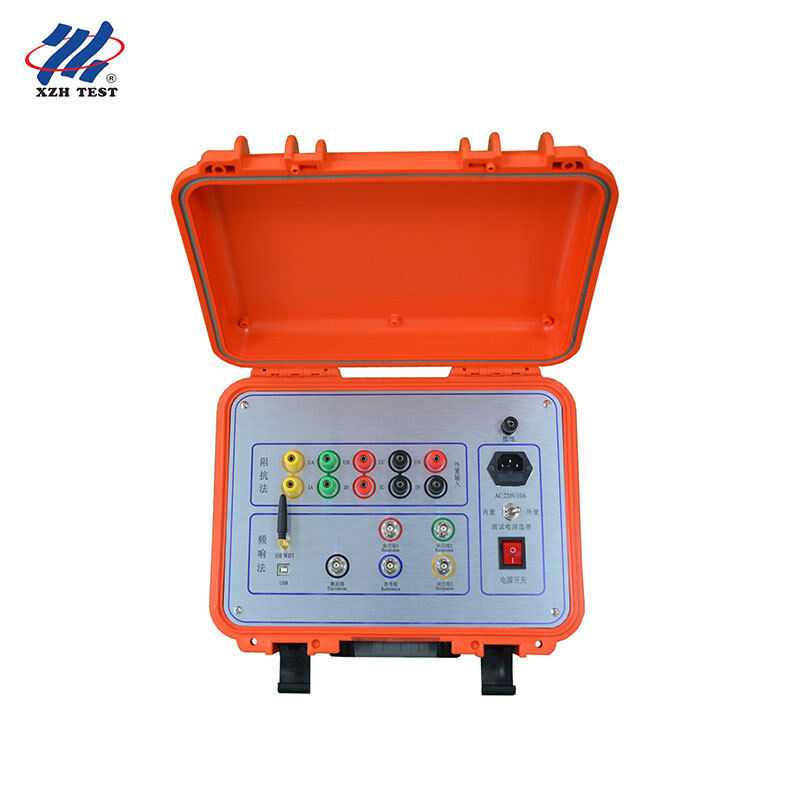

ট্রান্সফরমার উইন্ডিং ডিফরমেশন প্রতিরোধের পরীক্ষক 63kV-500kV FRA প্রতিক্রিয়া পদ্ধতি XHBX1502

XHBX1502 পরিমাপ ট্রান্সফরমার অভ্যন্তরীণ উইন্ডিং বৈশিষ্ট্য পরামিতি, এবং ফ্রিকোয়েন্সি রেসপন্স অ্যানালাইসিস (FRA) পদ্ধতি ব্যবহার করে — — একটি নন-ডেস্ট্রাকটিভ অভ্যন্তরীণ ফল্ট সনাক্তকরণ প্রযুক্তি — — ট্রান্সফরমারের অভ্যন্তরীণ ফল্টগুলির সঠিক নির্ণয়ের জন্য। এটি 63kV ~ 500kV পাওয়ার ট্রান্সফরমারের অভ্যন্তরীণ কাঠামোগত ফল্ট সনাক্তকরণের জন্য উপযুক্ত।

ট্রান্সফরমার ডিজাইন এবং উত্পাদন সম্পন্ন হওয়ার পরে, এর সার্কিট এবং অভ্যন্তরীণ কাঠামো স্থির থাকে, তাই প্রতিটি সার্কিটের ফ্রিকোয়েন্সি রেসপন্সও স্থির থাকে এবং তিন-ফেজের মধ্যে তুলনামূলকতা বজায় থাকে। তবে, পরীক্ষার সময় ফেজ-টু-ফেজ বা ফেজ-টু-গ্রাউন্ড শর্ট সার্কিট, পরিবহনের সময় শক, এবং শর্ট সার্কিট এবং ফল্ট অবস্থার অধীনে ইলেক্ট্রোম্যাগনেটিক ফোর্স উইন্ডিং ডিস্ট্রিবিউশন প্যারামিটারের পরিবর্তন ঘটাতে পারে, যার ফলে মূল ফ্রিকোয়েন্সি রেসপন্স (অ্যামপ্লিচিউড পরিবর্তন এবং ফ্রিকোয়েন্সি পয়েন্ট শিফট) পরিবর্তিত হয়। এই রেসপন্স পরিবর্তনগুলি পরিমাপ করে — — অ্যামপ্লিচিউড, ফ্রিকোয়েন্সি রেঞ্জ এবং পরিবর্তনের প্রবণতা সহ — — পরীক্ষকরা উইন্ডিং ডিফর্মেশনের মাত্রা নির্ধারণ করতে পারে এবং ট্রান্সফরমারটি গুরুতরভাবে ক্ষতিগ্রস্ত হয়েছে কিনা বা বড় মেরামতের প্রয়োজন কিনা তা নির্ণয় করতে পারে।

এই যন্ত্রটি একটি ল্যাপটপ কম্পিউটার এবং একটি একক-চিপ মাইক্রোকম্পিউটার-ভিত্তিক উচ্চ-নির্ভুলতা পরিমাপ সিস্টেম নিয়ে গঠিত। এটি কম্প্যাক্ট, পরিচালনা করা সহজ, এবং কেবল ম্যানুয়াল পড়ার মাধ্যমে বা সংক্ষিপ্ত প্রশিক্ষণের মাধ্যমে ব্যবহার করা যেতে পারে।

XHBX1502 ট্রান্সফরমার উইন্ডিং ডিফর্মেশন পরীক্ষার জন্য চীনের পাওয়ার ইন্ডাস্ট্রি স্ট্যান্ডার্ড দ্বারা নির্ধারিত দুটি পদ্ধতি সমর্থন করে:

স্বয়ংক্রিয় বিশ্লেষণ সিস্টেমটি তিন-ফেজ সমতা (খুব ভাল, ভাল, খারাপ, খুব খারাপ) এবং উল্লম্ব একই-ফেজ উইন্ডিং অবস্থা (স্বাভাবিক উইন্ডিং, হালকা ডিফর্মেশন, মাঝারি ডিফর্মেশন, গুরুতর ডিফর্মেশন) রিপোর্ট করে এবং ফলাফলগুলি ওয়ার্ড ডকুমেন্টে আউটপুট করতে পারে।

রেজিস্ট্যান্স পদ্ধতি তিন-ফেজ সংযোগ এবং একক-ফেজ পরিমাপ পদ্ধতি ব্যবহার করে: শুধুমাত্র লো-ভোল্টেজ সাইড শর্ট সার্কিট করে, হাই-ভোল্টেজ সাইড একই সাথে তিন-ফেজ সংযুক্ত করে, একবারে পরিমাপ করে প্রতিটি ফেজের শর্ট সার্কিট রেজিস্ট্যান্স স্বয়ংক্রিয়ভাবে গণনা করা যেতে পারে। এই ডিভাইসটি অভ্যন্তরীণ 220V পাওয়ার সাপ্লাই বা বাহ্যিক পাওয়ার সাপ্লাই ব্যবহার করতে পারে।

ম্যানুয়ালে উল্লিখিত চীনের পাওয়ার ইন্ডাস্ট্রি স্ট্যান্ডার্ডগুলি নিম্নলিখিত পরিস্থিতিতে উইন্ডিং ডিফর্মেশন পরীক্ষা করার পরামর্শ দেয়:

XHBX1502 এর লক্ষ্য ব্যবহারকারীরা হলেন যারা বড় পাওয়ার ট্রান্সফরমারগুলির অভ্যন্তরীণ অবস্থা মূল্যায়নের জন্য দায়ী দলগুলি:

এটি USB এর মাধ্যমে ল্যাপটপ কম্পিউটারের সাথে সংযোগ করে পরিচালনা করা যেতে পারে, স্বয়ংক্রিয়ভাবে তিন-ফেজ বিশ্লেষণ করে এবং ওয়ার্ড রিপোর্ট আউটপুট করে, যা অন-সাইট এবং ফ্যাক্টরি ব্যবহারের জন্য ডিজাইন করা হয়েছে — — শুধুমাত্র ট্রান্সফরমার সংযোগের প্রধান লাইনগুলি সরানোর প্রয়োজন, কোনও উত্তোলন বা বিচ্ছিন্ন করার প্রয়োজন নেই।
