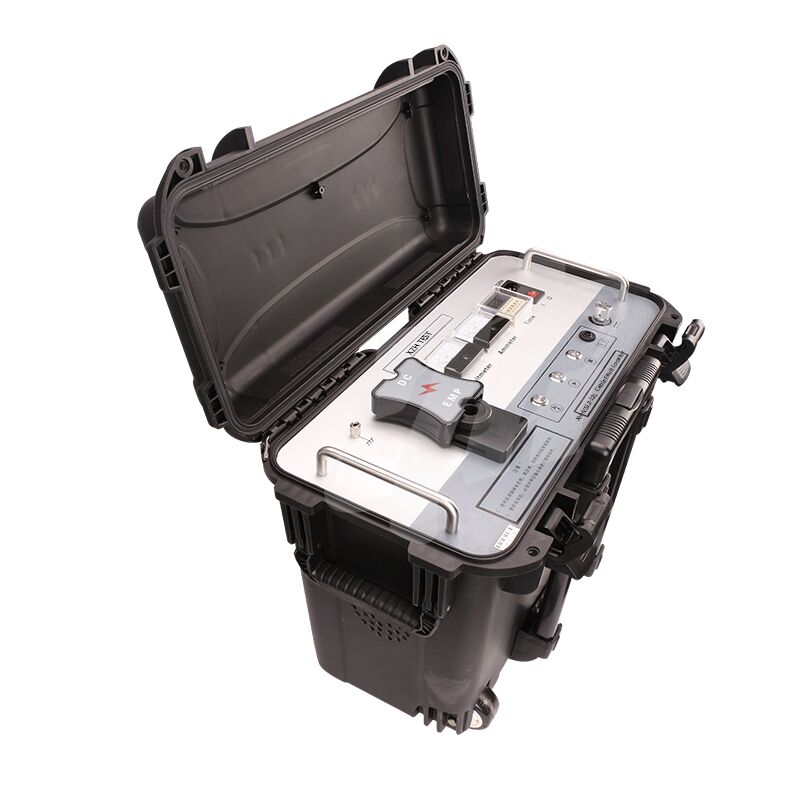

অন্তর্নির্মিত 12μF ক্যাপাসিটর সহ ভূগর্ভস্থ তারের ত্রুটি সনাক্তকারী

XHHV512-12L

12kV এবং এর নীচে তারের ত্রুটি পরীক্ষা করার সময় ইমপ্লান্ট স্রাবের জন্য আদর্শ; এটি অন্যান্য বৈদ্যুতিক সরঞ্জামগুলিতে ডিসি প্রতিরোধ ভোল্টেজ পরীক্ষার জন্যও কাজ করে।

পণ্যের বৈশিষ্ট্যঃ

উচ্চ-ভোল্টেজের দিকে সঠিক রিয়েল-টাইম ভোল্টেজ পরিমাপ; উন্নত নিরাপত্তা এবং নির্ভরযোগ্যতার জন্য শূন্য-পজিশন স্টার্ট সুরক্ষা; অনন্য উচ্চ-ভোল্টেজ পরিমাপ নকশা,ভোল্টমিটারকে বাস্তব সময়ে ক্যাপাসিটরের ভোল্টেজ মান নির্দেশ করতে দেয় এমনকি যখন এটি বন্ধ থাকে, অপারেটরদের উচ্চ ভোল্টেজের উপর সম্পূর্ণ নিয়ন্ত্রণ প্রদান করে; উপযুক্ত ব্যবধানে নির্বিচারে নিষ্কাশন সময় সেট করা যেতে পারে।

প্যানেল ফাংশন বর্ণনা

1নিরাপত্তা গ্রাউন্ডিংঃ ইনস্ট্রুমেন্টের কেসিংকে গ্রাউন্ডিং করে যাতে কেসিং লাইভ না হয় অথবা কর্মীদের বিদ্যুৎ শক না হয়।

2. ডিসচার্জ বোতামঃ যখন উচ্চ ভোল্টেজ বন্ধ থাকে, এই বোতামটি চাপলে ম্যানুয়ালি অভ্যন্তরীণ চার্জটি ডিসচার্জ হয়।

3. স্টার্ট বোতাম/শূন্য অবস্থানের সূচকঃ যখন শূন্য অবস্থানের সূচক জ্বলছে (হলুদ), এটি ইঙ্গিত দেয় যে যন্ত্রটি শূন্য অবস্থানে রয়েছে।স্টার্ট বোতাম টিপুন উচ্চ ভোল্টেজ আউটপুট সক্রিয় করবে. যখন শূন্য অবস্থানের সূচক বন্ধ থাকে, এটি ইঙ্গিত দেয় যে যন্ত্রটি শূন্য অবস্থানে নেই। ভোল্টেজ সামঞ্জস্যের বোতামটি ঘড়ির কাঁটার বিপরীতে শূন্য অবস্থানে ঘুরিয়ে দিন;তারপর শূন্য অবস্থানের সূচক আলোকিত হবে. আবার স্টার্ট বোতাম টিপলে উচ্চ ভোল্টেজ আউটপুট সক্রিয় হবে.

4. স্টপ বোতাম/হাই ভোল্টেজ ইনডিকেটরঃ যখন পরীক্ষা শেষ হয় বা একটি অস্বাভাবিকতা ঘটে, এই বোতাম টিপলে উচ্চ ভোল্টেজ আউটপুট কাটা হবে।উচ্চ ভোল্টেজ সূচক নির্দেশ করে যে উচ্চ ভোল্টেজ আউটপুট শুরু হয়েছে; উচ্চ ভোল্টেজ আউটপুট বন্ধ হয়ে গেছে তা নির্দেশ করার জন্য সূচকটি বন্ধ হয়ে যাবে।

5. ওভারকন্ট্রাক্ট সুরক্ষা সুইচঃ যখন চাপ দেওয়া হয়, ওভারকন্ট্রাক্ট সুরক্ষা ফাংশন সক্রিয় করা হয়; যখন মুক্তি দেওয়া হয়, যন্ত্রটি ওভারকন্ট্রাক্ট সুরক্ষা সক্রিয় করেছে।ডিভাইস চালু করার পর, প্রথমে এই বোতামটি ঘড়ির কাঁটার বিপরীত দিকে ঘুরিয়ে দিন, তারপর স্টার্ট বোতাম টিপুন। তারপর ঘড়ির কাঁটার দিকের দিকে সামঞ্জস্য করুন যাতে আউটপুট উচ্চ ভোল্টেজ কম থেকে উচ্চতর হয়,এবং ঘড়ির কাঁটার বিপরীত দিকে উচ্চ থেকে কম আউটপুট উচ্চ ভোল্টেজ কমাতে.

7. পাওয়ার সুইচঃ "পজিশন ১" নির্দেশ করে যে সিস্টেমে পাওয়ার সরবরাহের জন্য এসি ২২০ ভি পাওয়ার চালু আছে; "পজিশন ০" নির্দেশ করে যে সিস্টেমে পাওয়ার সরবরাহের জন্য এসি ২২০ ভি পাওয়ার বন্ধ রয়েছে।

8. ফিউজ হোল্ডারঃ এসি 220 ভোল্ট পাওয়ার সাপ্লাই সিস্টেমে ফিউজ ইনস্টল করার জন্য অবস্থান।

9পাওয়ার সকেট: যন্ত্রের অপারেটিং পাওয়ার সাপ্লাই, এসি 220 ভোল্ট সংযোগ পোর্ট।

10. সময় সেটিংঃ স্রাব সময় ব্যবধান সেট করে।

11Ammeter: উচ্চ ভোল্টেজের দিকে বর্তমান নির্দেশ করে।

12ভোল্টমিটার: একটি কেভি মিটার যা উচ্চ-ভোল্টেজ আউটপুট ভোল্টেজ নির্দেশ করে।

13. উচ্চ ভোল্টেজ আউটপুট (ইএমপি): ইমপ্লান্স স্রাবের সময় উচ্চ-ভোল্টেজ আউটপুট লাইন সংযোগ করুন।

14. হাই ভোল্টেজ আউটপুট (ডিসি): ডিসি ভোল্টেজ পরীক্ষার সময় উচ্চ-ভোল্টেজ আউটপুট লাইন সংযোগ করুন।
